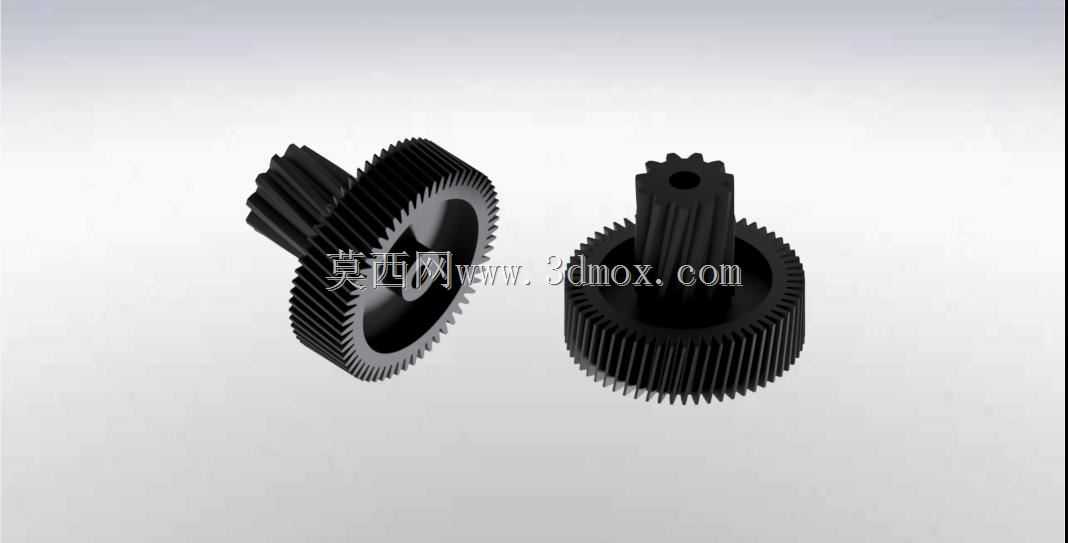

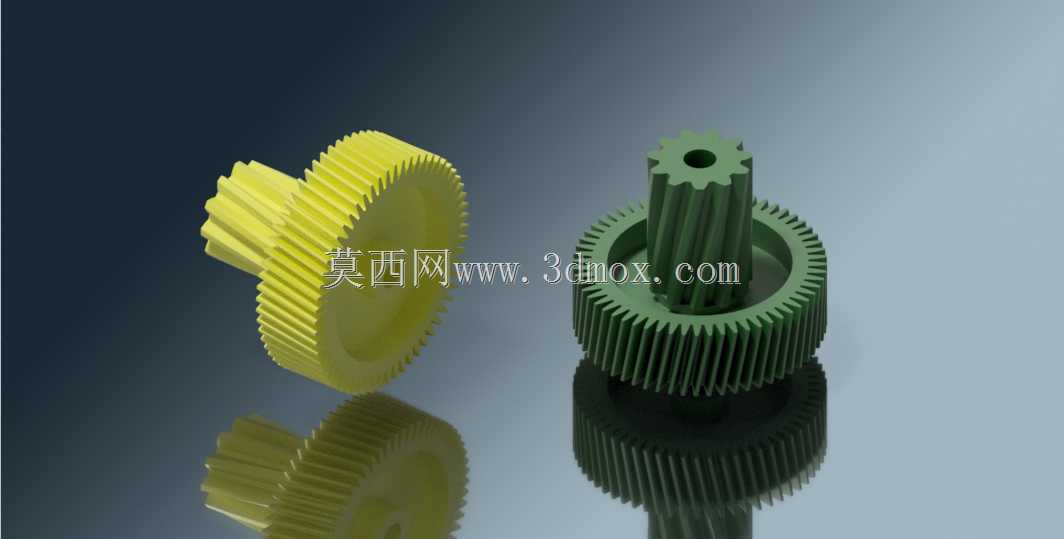

双模块适配塑料斜齿轮传动构件

这套塑料斜齿轮构件，核心定位是小载荷双模块动力传递场景下的传动匹配件，日常在小型办公设备传动组、家用小家电动力输出端、轻型自动化送料机构里都能见到这类结构的应用，区别于金属齿轮的重载适配属性，塑料材质的选型本身就瞄准了低噪音、自润滑、轻量化的使用需求，不需要额外加注润滑脂就能长期维持稳定运转，很大程度上降低了小型设备的后期维护成本。

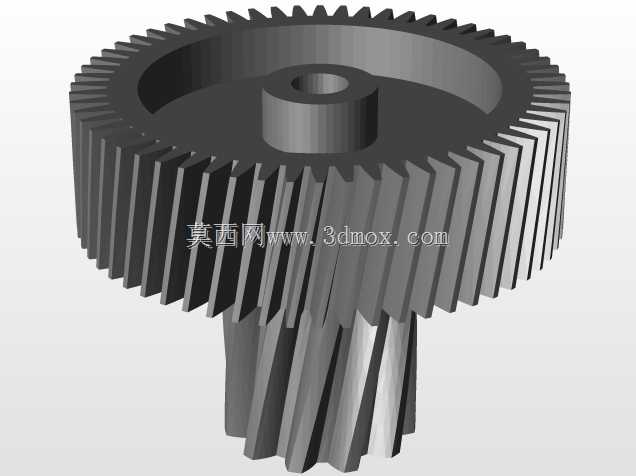

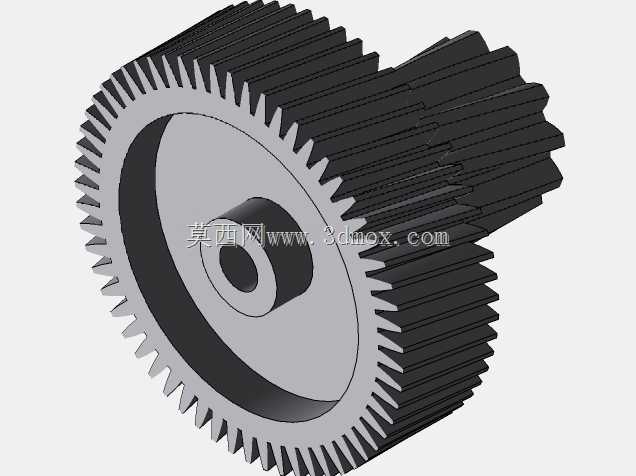

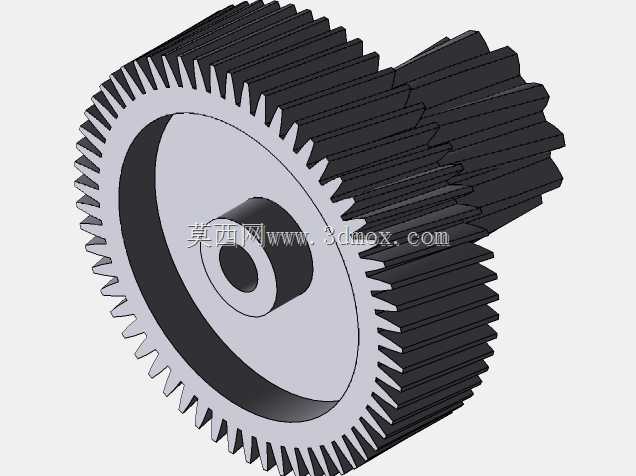

从结构设计逻辑来看，这套齿轮组做了同轴嵌套的适配设计，其中带花键轴的一体式齿轮件，上部的小模数花键直接对接动力输入轴，不需要额外做轴键连接的结构，装配时直接将花键端卡入驱动电机的输出轴套即可，下部的大直径斜齿圈负责和旁侧的单片斜齿轮做啮合传动，两个齿轮的螺旋角做了精准配对，啮合重合度比同模数直齿轮高出30%左右，运转过程中不会出现直齿轮啮合时的阶跃式冲击，传动噪音能控制在45分贝以内，完全适配对运行静谧性有要求的民用设备场景。旁侧的单片斜齿轮内孔做了光孔加定位卡槽的设计，既可以直接套在固定光轴上做从动传动，也能通过卡槽对接后续的动力输出构件，适配两种不同的模块安装位，不需要额外调整齿轮的啮合中心距，就能实现两个独立功能模块的动力同步传递。

从安装边界的尺寸控制来看，这套齿轮的整体径向尺寸控制得非常紧凑，大齿圈的齿顶圆直径和小齿轮的齿顶圆直径做了差速匹配，传动比设定刚好适配小型驱动电机的高转速低扭矩输出特性，能在一级传动的前提下把电机输出转速降到适配工作模块的合理区间，不需要额外增加减速齿轮组，有效压缩了整个传动舱的空间占用。齿轮的轴向尺寸也做了限位设计，每个齿轮的齿宽都经过啮合接触长度校核，既保证足够的齿面接触面积传递额定扭矩，又不会因为齿宽过大增加不必要的材料损耗和运转阻力，花键轴的伸出长度刚好匹配常规小型电机的轴套深度，装配到位后不会出现轴端顶死或者啮合错位的问题。

在细节结构处理上，齿端做了微小的倒角修型，装配时不需要刻意对准齿位就能顺利滑入啮合位置，降低了产线装配的对位难度，适合批量自动化装配的生产节奏。塑料材质选用的是添加了耐磨助剂的工程塑料，长期运转下的齿面磨损量远低于普通塑料件，在额定载荷下的连续运转寿命能满足小型设备全生命周期的使用需求，不会出现短时间内齿面磨损失效的问题。齿轮的端面做了平整度处理，运转过程中不会出现端面跳动带来的传动卡顿，啮合间隙控制在合理范围内，正反转切换时的回程间隙极小，适配需要频繁正反转的传动场景，比如小型设备的进退料机构、双向调节的传动组件，都能依靠这套齿轮实现稳定的动力传递，不会因为回程间隙过大出现动作滞后或者定位偏差的问题。

实际选型使用时，只需要核对两个安装位的中心距和轴径参数，就能直接替换同参数的金属齿轮组件，整体重量只有同规格金属齿轮的六分之一，能有效降低整个传动模块的自重，对于手持类小型设备或者对重量有严格控制的便携设备来说，这类塑料斜齿轮的适配优势非常明显。同时塑料本身的绝缘属性，也让这套齿轮可以用在有绝缘要求的电气设备传动结构中，不需要额外做齿轮和带电部件之间的绝缘隔离，简化了整体结构的设计流程。
