低成本折叠式头戴VR观影交互装置结构

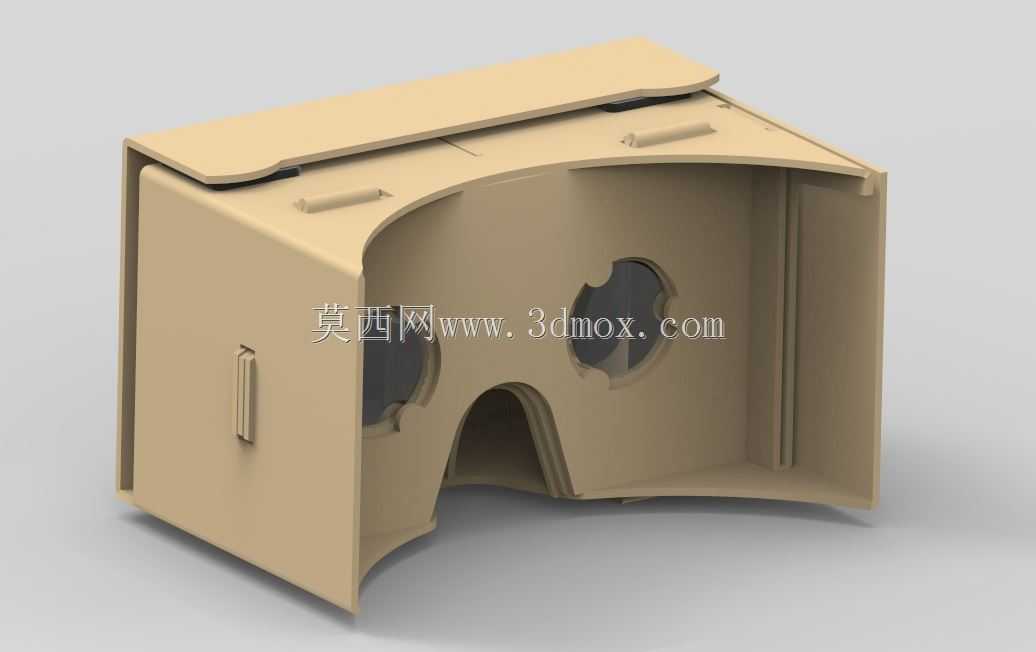

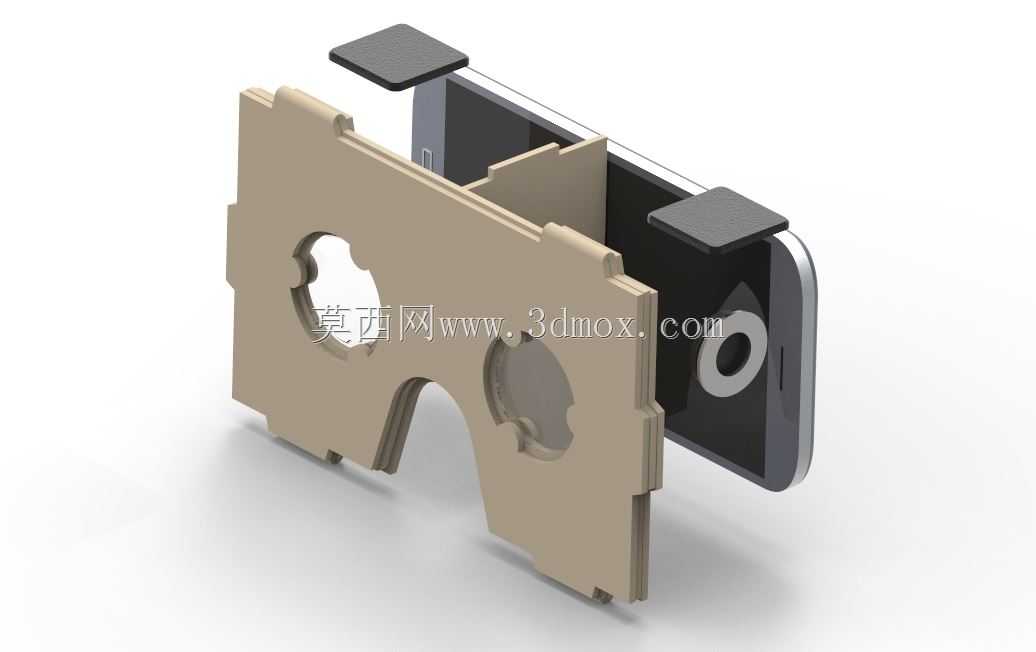

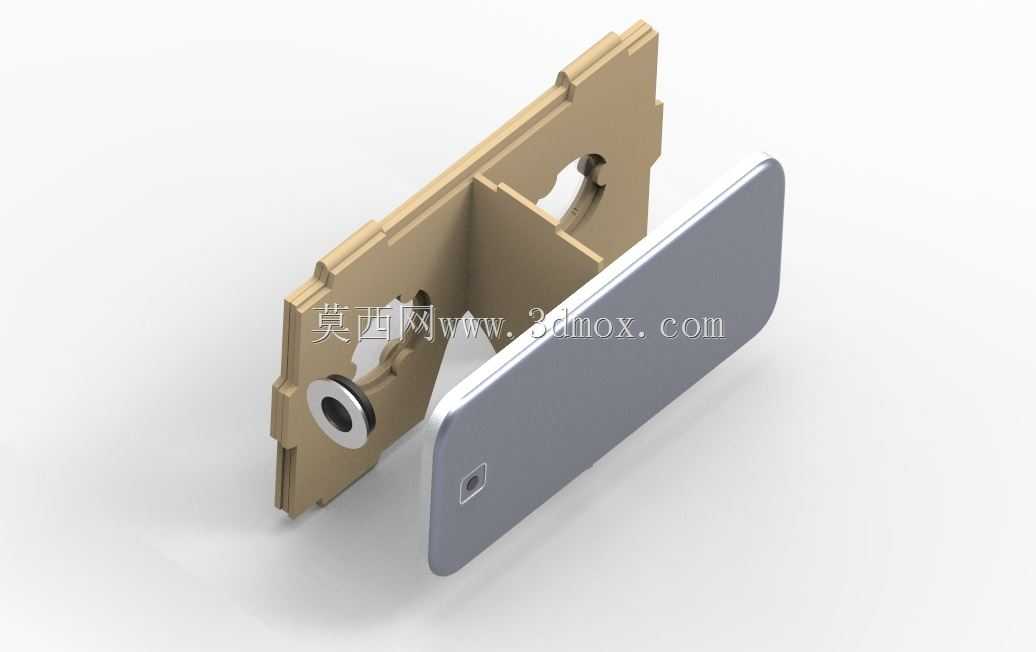

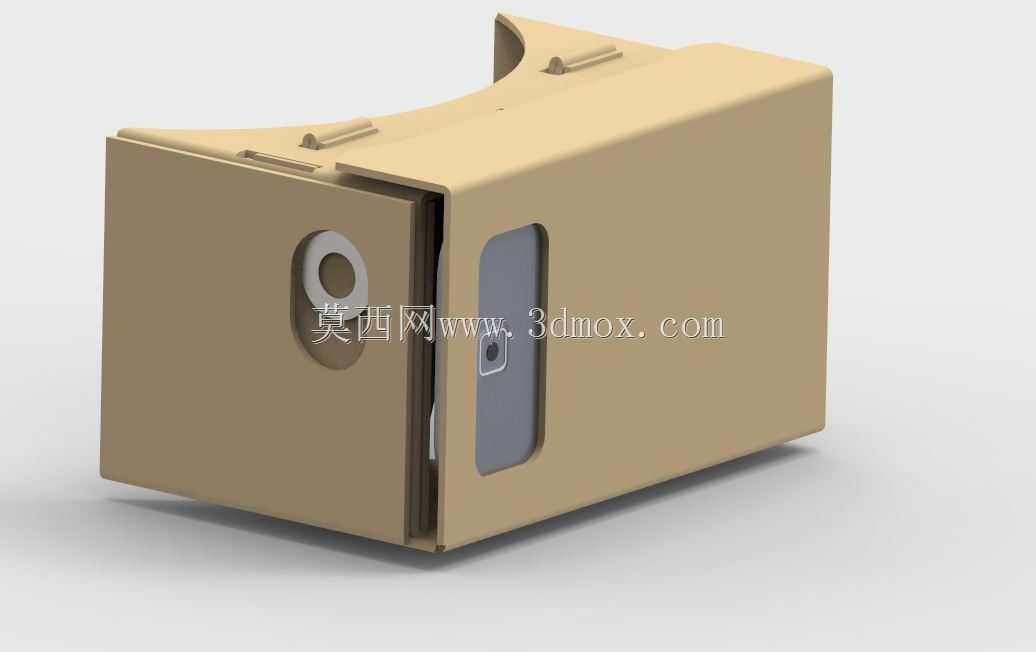

日常做消费电子手板验证时，常需要快速产出可落地的低成本体验方案，这款纸板结构的头戴VR装置，就是面向快速验证、低门槛普及场景设计的结构方案，不需要开模注塑，依靠瓦楞纸板的裁切、折叠即可完成主体装配，非常适合展会体验、科普活动、入门级内容配套这类需要批量投放、低损耗成本的使用场景。从实际使用逻辑来看，这款装置核心是把常规尺寸的智能手机作为显示与运算核心，不需要额外搭配显示屏幕、处理芯片，用户只需要把手机放置在装置前端的固定仓内，通过两侧的透镜组即可获得具有沉浸感的虚拟现实画面，可适配全景视频播放、简易VR交互内容体验、科普内容展示等多种用途，相比一体式VR设备，它的整体重量更轻，长时间佩戴对头部的压迫感更小，就算是没有接触过VR设备的普通用户，也能快速上手使用，不需要复杂的设备调试、配对操作。在功能特性的设计上，结构上充分利用了瓦楞纸板的弯折强度，主体仓体通过预压折线折叠成型，不需要额外的粘接或者金属紧固件，依靠纸板自身的卡扣结构即可完成组装，前端的手机固定位设计了可调节的挡边结构，可以适配不同宽度、厚度的主流智能手机，避免手机在使用过程中滑落；透镜安装位预留了标准的圆形安装槽，可以匹配常规规格的双凸透镜，透镜与手机屏幕之间的距离经过反复验证，刚好可以让普通手机的屏幕画面通过透镜折射后形成清晰的虚像，同时左右透镜的中心距参考了多数用户的瞳距范围做了居中设计，能减少大部分用户使用时的眩晕感；接触人脸的一侧做了弧形的内凹避让，刚好贴合鼻梁与颧骨的轮廓，避免使用时漏光影响沉浸体验，同时在纸板接触皮肤的位置预留了贴附泡棉的台阶位，实际量产时可以粘贴薄款泡棉提升佩戴舒适度。设计思路上全程围绕低成本、易加工、易装配的核心目标展开，没有设计多余的装饰结构，所有的结构特征都服务于功能实现：顶部的翻盖结构一方面可以遮挡外界光线，避免屏幕反光影响观看效果，另一方面翻开后可以快速取放手机，不需要拆解整个装置；两侧的握持位做了内凹的防滑结构，既可以手持使用，也可以搭配简易的绑带固定在头部，适配不同的使用习惯；仓体内部做了简单的隔光挡板，避免屏幕光线在纸板内壁反射形成杂光，影响画面的对比度。从安装边界与外形尺寸来看，整体折叠完成后的外形尺寸控制在160mm*100mm*120mm范围内，不会占用过多的收纳空间，平板裁切状态下可以整版印刷加工，材料利用率能达到90%以上，大幅降低加工成本；手机仓的内部有效宽度控制在85mm以内，可以容纳屏幕尺寸在4.7到6.5英寸之间的直板智能手机，深度方向预留了12mm的空间，就算是带常规保护壳的手机也可以顺利放入；透镜安装位的中心高度与普通人眼站立、坐姿状态下的视线高度匹配，佩戴时不需要刻意调整角度就能获得最佳的观看视野，整体结构没有尖锐的棱角，所有的折边都做了圆角处理，使用过程中不会划伤皮肤或者手机屏幕。在实际的场景验证中，这类结构的装置除了面向个人入门体验，还可以应用在校园科普活动中，让学生通过亲手组装装置理解VR成像的光学原理，也可以作为线下活动的宣传周边，印刷对应活动的视觉内容后批量发放，相比传统的宣传物料有更强的互动性；在工业领域的简易可视化场景中，也可以用这类装置快速展示三维场景的漫游效果，不需要采购昂贵的专业VR设备就能让参与评审的人员获得沉浸式的观看体验，整体结构的容错率很高，就算是纸板裁切存在±1mm的误差，也不会影响最终的使用效果，非常适合快速打样、小批量落地的项目需求。
