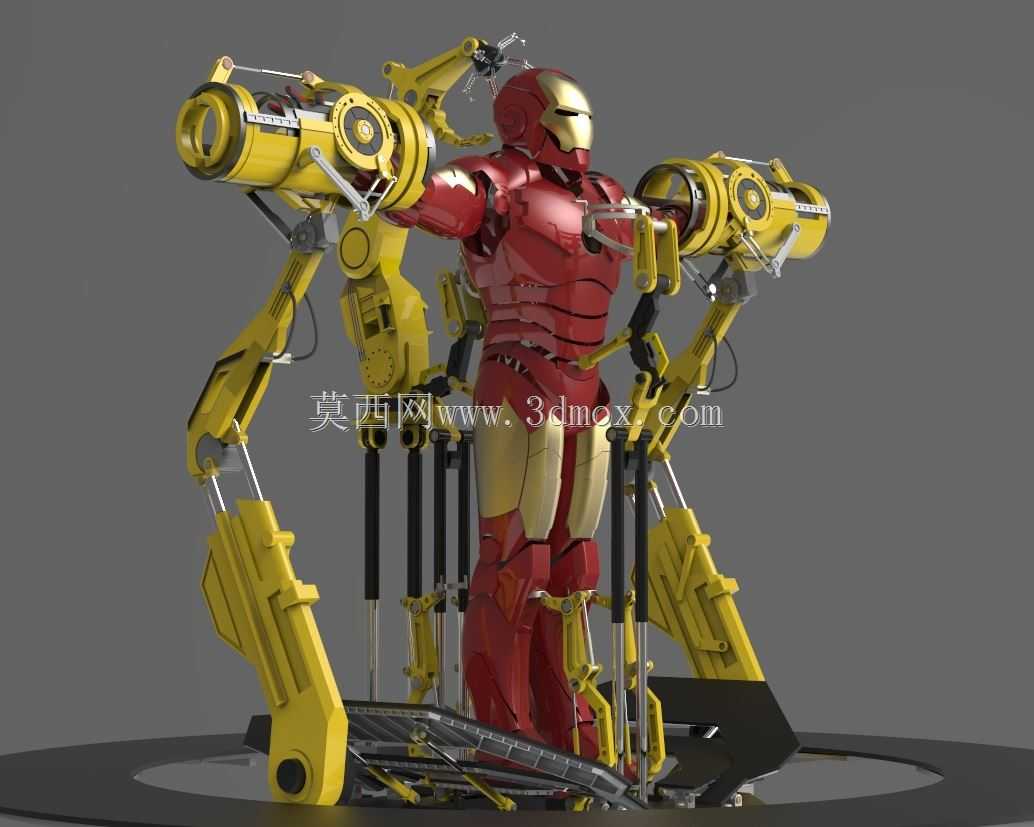

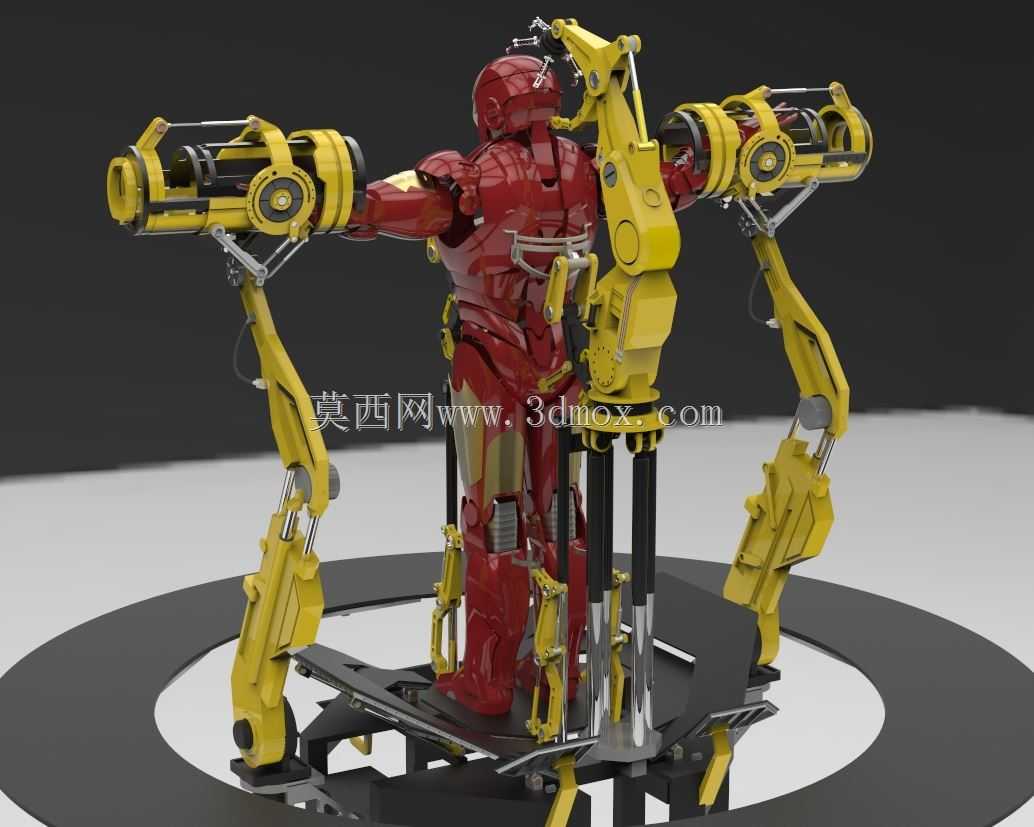

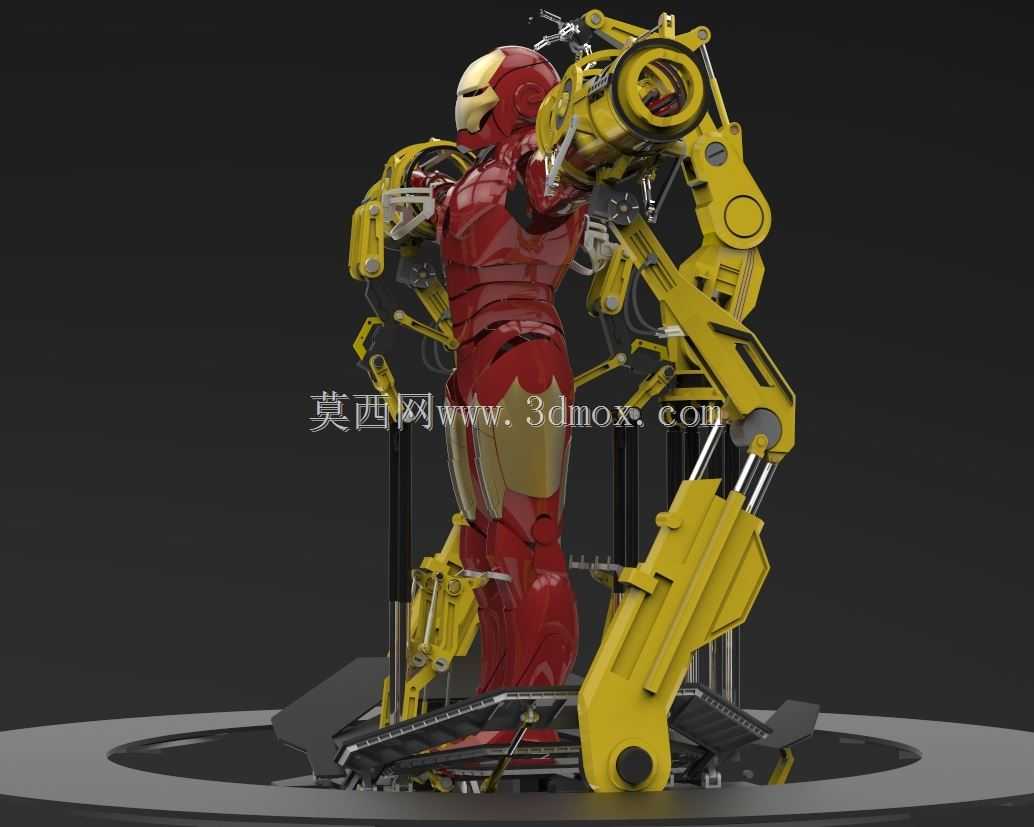

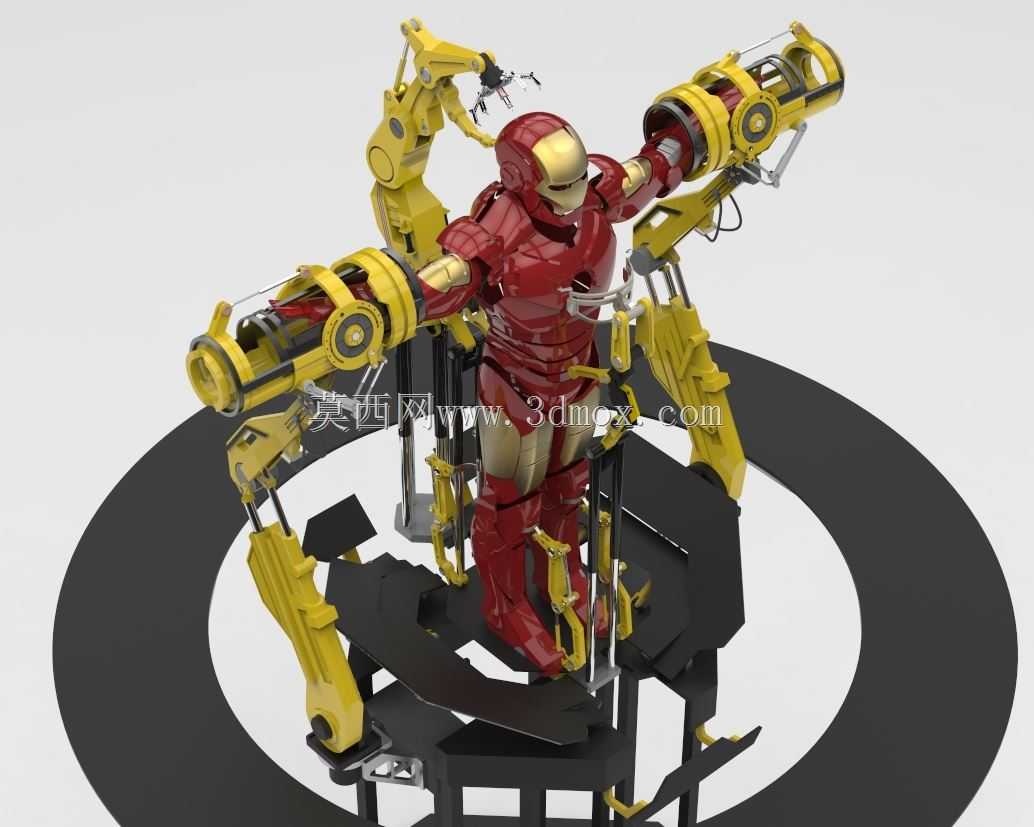

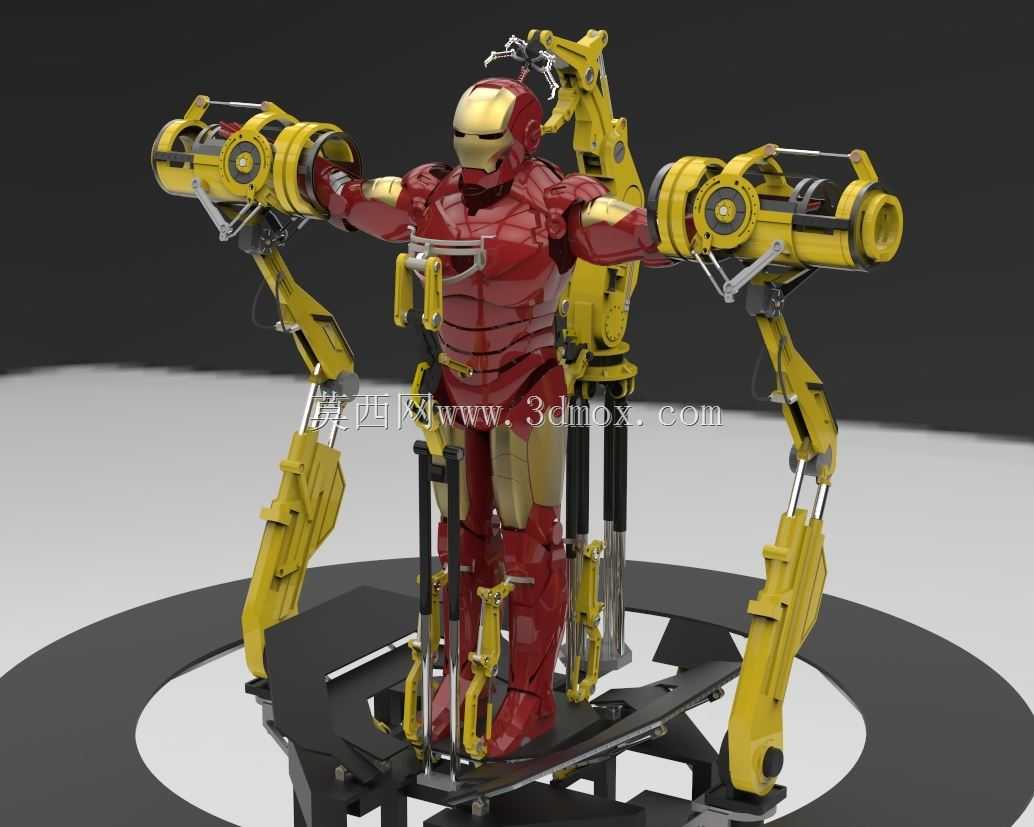

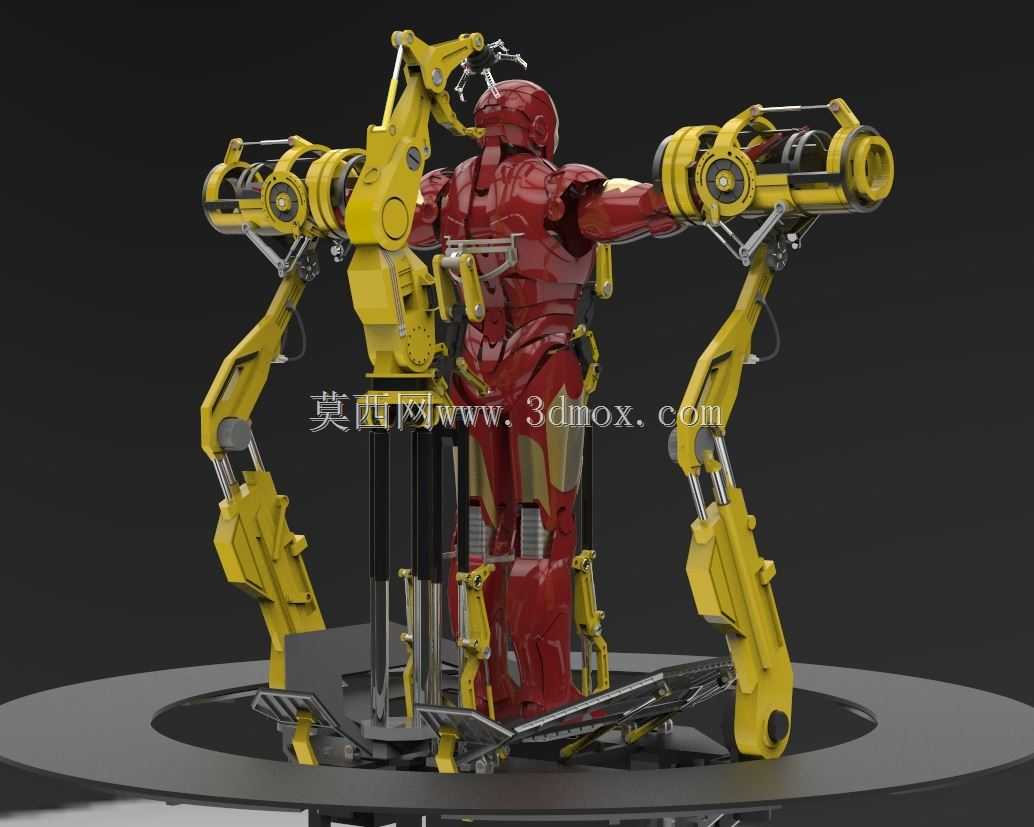

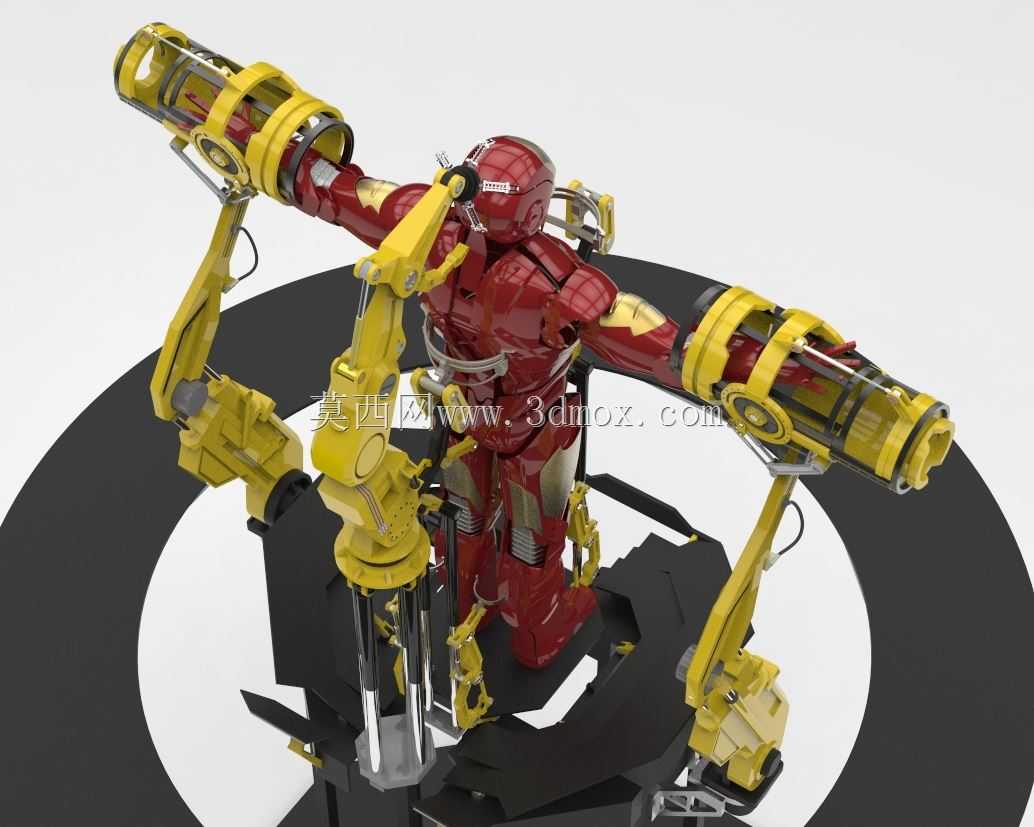

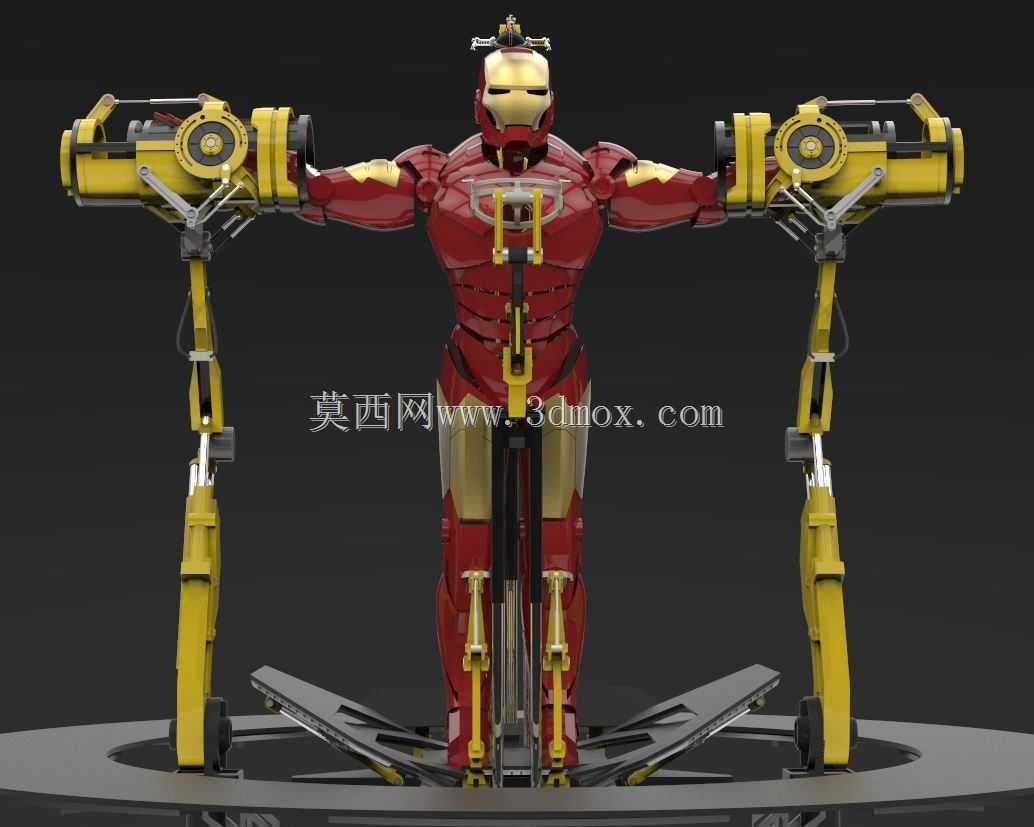

钢铁侠MKII装甲与配套装拆机械机架

这套结构的核心应用场景聚焦于科幻影视道具实体复刻、特种穿戴装备辅助装拆、仿生外骨骼调试运维三个方向，很多做影视实体道具的团队在还原钢铁侠系列装甲时，最头疼的就是整套装甲部件多、单块装甲重量大，穿戴时需要多人配合对位，不仅效率低，还容易在对位过程中刮蹭装甲表面的漆面或者造成结构件磕碰，这套多臂协同机架就是为解决这类问题设计的。从实际用途来看，机架上的六组机械臂可分别对应装甲的胸甲、背甲、左右大臂甲、左右大腿甲的装夹定位，穿戴者站在机架中心的圆形站位平台上时，各机械臂可预先调整到对应装甲部件的预装位置，将装甲件固定在臂端夹具上后，通过多轴联动缓慢将各部件推送至穿戴者身体对应位置，无需多人托举对位，单人即可通过操作面板完成整套穿戴流程，同时在装甲调试阶段，比如关节活动度测试、装甲开合结构验证时，机械臂可夹持对应部件保持在指定高度和角度，方便调试人员反复调整结构参数，不用一直托举沉重的装甲部件。

从功能特性来看，这套机架的机械臂采用多关节串联结构，每个关节都配置了独立的转动副，臂端的夹具做了仿形软垫设计，夹持装甲部件时不会刮伤部件表面，同时夹具的开合范围可根据不同部位装甲的尺寸调整，适配不同版本装甲的装夹需求；中心的圆形站位平台带有定位标识，可保证穿戴者每次站立的位置偏差控制在5mm以内，避免机械臂对位时出现位置偏差；机架底部的环形支撑结构采用大直径设计，整体重心落在支撑环范围内，即使机械臂全部伸展到最大行程位置，整机也不会出现倾翻问题。

设计思路上，首先是确定中心站位空间，按照成年人平均肩宽450mm、胸厚250mm的尺寸，预留出直径800mm的中心操作空间，保证穿戴者在中心位置转身、抬臂时不会碰到周边的机械臂结构；其次是机械臂的工作半径设计，每支机械臂的最大伸展半径设置为1200mm，最小收缩半径为300mm，既可以满足装甲部件从机架外侧取放件的操作需求，也能在收缩时将装甲件精准贴合到穿戴者身体对应位置；然后是各机械臂的安装位置布局，六支机械臂分别布置在站位平台周边的0°、60°、120°、180°、240°、300°方位，对应人体的正面右胸、正面左胸、左侧背、正背、右侧背、正前腹位置，各臂的运动轨迹做了干涉校验，任意两支机械臂在全行程运动过程中都不会发生碰撞，同时也不会碰到穿戴者的身体。

外形尺寸与安装边界方面，整套机架落地后的最大外轮廓直径为2800mm，机械臂全部收拢时的整机高度为1900mm，机械臂全部向上伸展时的最大高度为2600mm；安装时需要在地面预留直径3000mm的平整安装区域，地面承重要求不低于500kg/㎡，因为整套机架自重约280kg，加上装甲部件总重量约120kg，加上机械臂运动时的动载荷，预留足够的承重余量可保证设备运行时的稳定性；机架底部的支撑环上预留了12个M16的地脚螺栓安装孔，安装时可通过膨胀螺栓将机架固定在地面上，如果是需要经常移动场地的影视拍摄场景，也可以在支撑环底部加装脚轮，方便整体转场。另外在结构细节上，机械臂的各关节都设置了锁紧机构，当机械臂调整到指定位置后，可通过锁紧机构固定关节角度，避免装拆过程中臂体移位；臂内预留了走线槽，可将驱动线缆、信号线缆全部内置在臂体内部，避免线缆外露勾挂装甲部件或者操作人员；中心站位平台表面铺设了防滑橡胶垫，穿戴者站在上面时不会打滑，同时橡胶垫的缓冲作用可降低穿戴时脚部的疲劳感。很多做外骨骼装备研发的团队也可以参考这套机架的结构逻辑，将其改造为外骨骼装备的辅助穿戴调试台，只需更换臂端的夹具结构，即可适配不同类型外骨骼的装夹需求，相比通用型的工业机器人工作站，这种专用机架的成本更低，针对穿戴场景的适配性更好，不需要复杂的编程即可完成对位操作，对操作人员的技术要求更低。
