直列四缸内燃机引擎结构三维建模

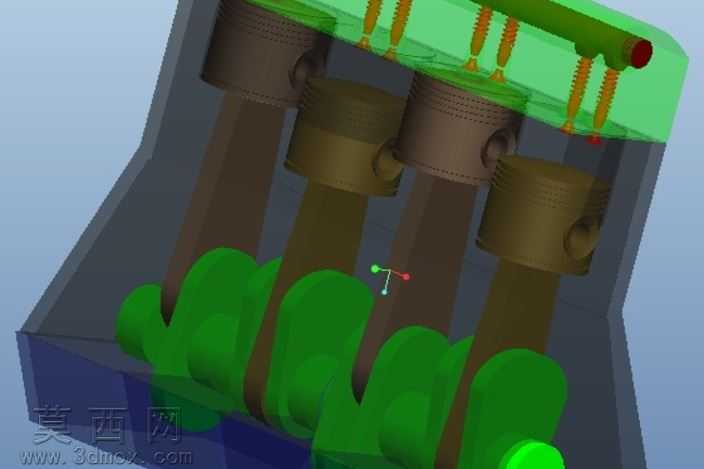

本模型为直列四缸内燃机的完整结构三维建模成果，建模过程严格遵循内燃机实际工作原理与结构比例开展，首先梳理内燃机核心系统的组成逻辑，将整体结构划分为曲柄连杆机构、配气机构、缸体总成三大核心模块进行分步构建。建模初期先完成各核心零件的独立参数化建模：针对活塞组件，按照活塞环槽、活塞销座的真实尺寸比例绘制轮廓，通过拉伸、切除特征完成活塞本体建模，同步构建活塞销、活塞环的配套结构，保证活塞与缸筒的配合间隙符合常规内燃机设计规范；针对曲柄连杆机构，先完成曲轴的多曲拐结构建模，精准匹配四缸发动机的点火间隔角对应的曲拐相位差，再构建连杆的杆身、大头盖、轴瓦结构，通过装配约束将连杆小头与活塞销、连杆大头与曲轴曲柄销完成配合，验证曲轴转动时活塞的上下往复运动轨迹无干涉。缸体部分采用半剖视的建模呈现方式，既保留缸体外部的轮廓结构，又清晰展示内部缸筒、曲轴箱的腔体结构，材质分配上为缸体赋予深灰色金属材质模拟铸铁缸体的质感，活塞、连杆、曲轴部件赋予棕褐色金属材质区分不同组件，上部的气缸盖与进气歧管采用半透明绿色材质，既清晰展示内部的进排气道、气门弹簧、气门组件的排布，又能直观呈现配气机构与活塞顶部的对应位置关系。配气机构部分逐一对进气门、排气门、气门弹簧、摇臂支座、进气歧管流道进行建模，保证气门的安装位置与活塞上止点位置匹配，避免运动干涉。整体建模完成后通过装配体的运动仿真验证，确认曲轴旋转时各缸活塞按照既定相位完成往复运动，配气机构组件的位置与活塞运动行程匹配，无结构冲突。模型采用剖视展示的设计思路，能够让观者直观理解四缸内燃机从进气、压缩、做功到排气的全流程结构逻辑，清晰呈现各核心部件的装配关系与运动传递路径，可作为内燃机原理教学、结构认知的直观三维参考素材，帮助学习者快速理解多缸内燃机的内部构造与动力传递逻辑。
