V型八缸发动机透明结构三维建模作品

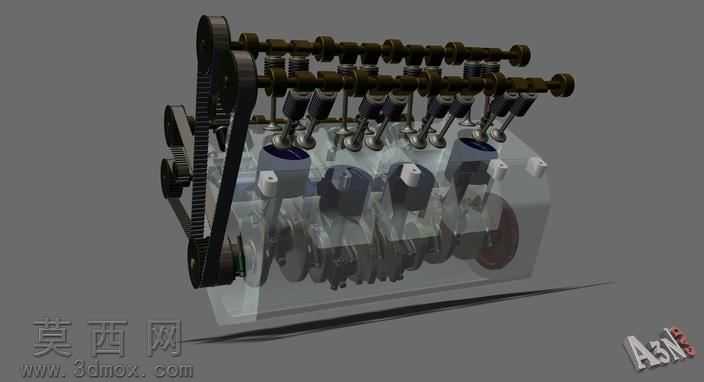

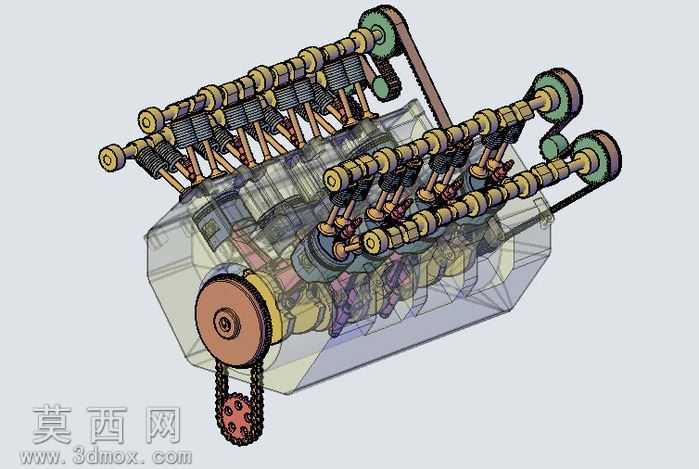

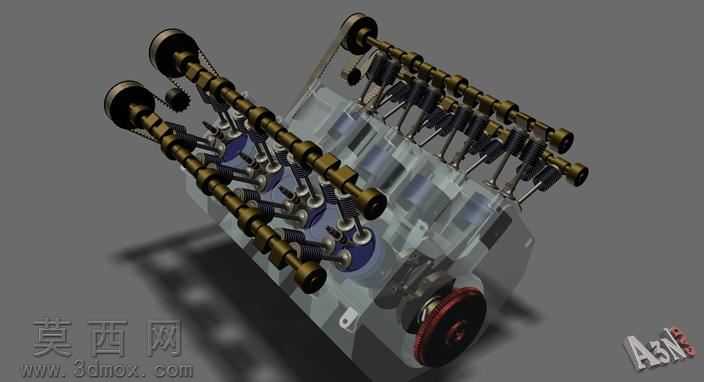

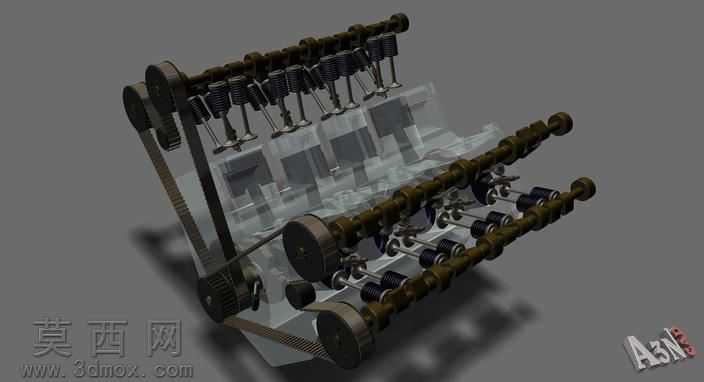

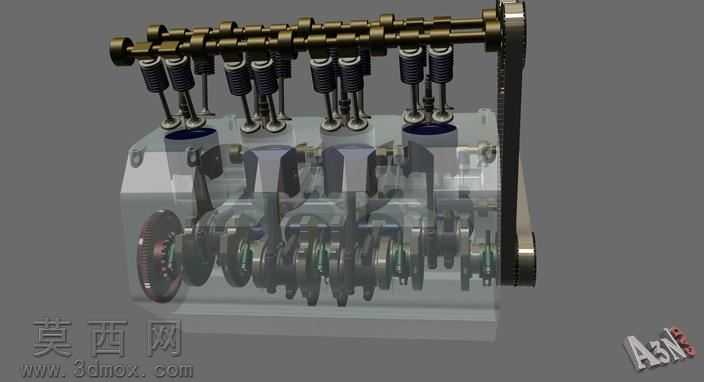

本作品为V型八缸发动机的全结构三维建模成果，建模过程中严格遵循V8发动机的经典布局逻辑，采用90度夹角的双列四缸排布方案，完整还原了真实动力单元的空间结构关系。建模阶段优先搭建核心骨架基准，先确定曲轴的中心轴线与两列气缸的夹角基准面，再依次完成缸体、曲轴、活塞、连杆、凸轮轴、气门组件、正时传动系统的零件建模，所有零件的配合间隙、运动行程均参考民用V8发动机的通用设计参数设定，确保各运动部件不存在结构干涉，能够完整复现四冲程发动机的运动逻辑。材质与渲染环节采用半透明材质制作缸体外壳，将内部的曲柄连杆机构、配气机构、正时链条传动结构完整展露出来，金属运动部件采用不同质感的金属材质区分：曲轴、连杆等高强度受力件采用哑光锻钢材质，活塞顶面做了轻微的积碳质感处理还原真实使用状态，凸轮轴、气门挺柱采用高亮抛光金属材质，正时链条与链轮做了做旧金属质感区分，两端的传动带轮采用橡胶与金属组合材质，不同材质的区分让内部结构的层级关系一目了然，无需拆解即可清晰观察到每一个部件的位置与连接关系。结构设计上完整还原了V8发动机的经典配气结构，每列气缸设置独立的顶置凸轮轴，通过正时链条与曲轴前端连接，保证气门开闭与活塞运动的正时匹配，每缸设置独立的进排气门与复位弹簧，通过挺柱、推杆与凸轮轴配合完成配气动作，曲轴采用多平衡块设计抵消V型布局的往复惯性力，前端的链轮与链条传动结构完整还原了正时系统的张紧、传动逻辑，所有部件的连接关系、装配顺序均与真实发动机保持一致，既可以作为动力机械结构的教学演示载体，也能够为发动机相关的结构改良、外观设计提供基础三维参考。
