视觉错觉风格AdobeReader标识立体造型

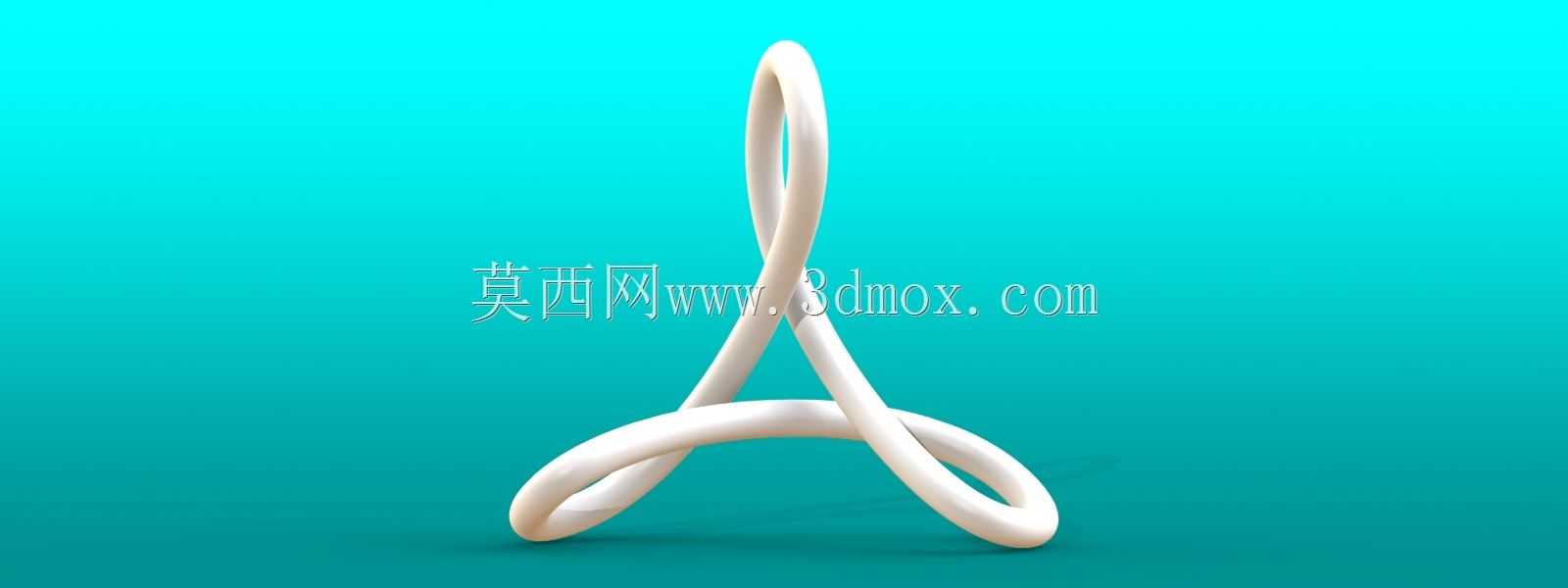

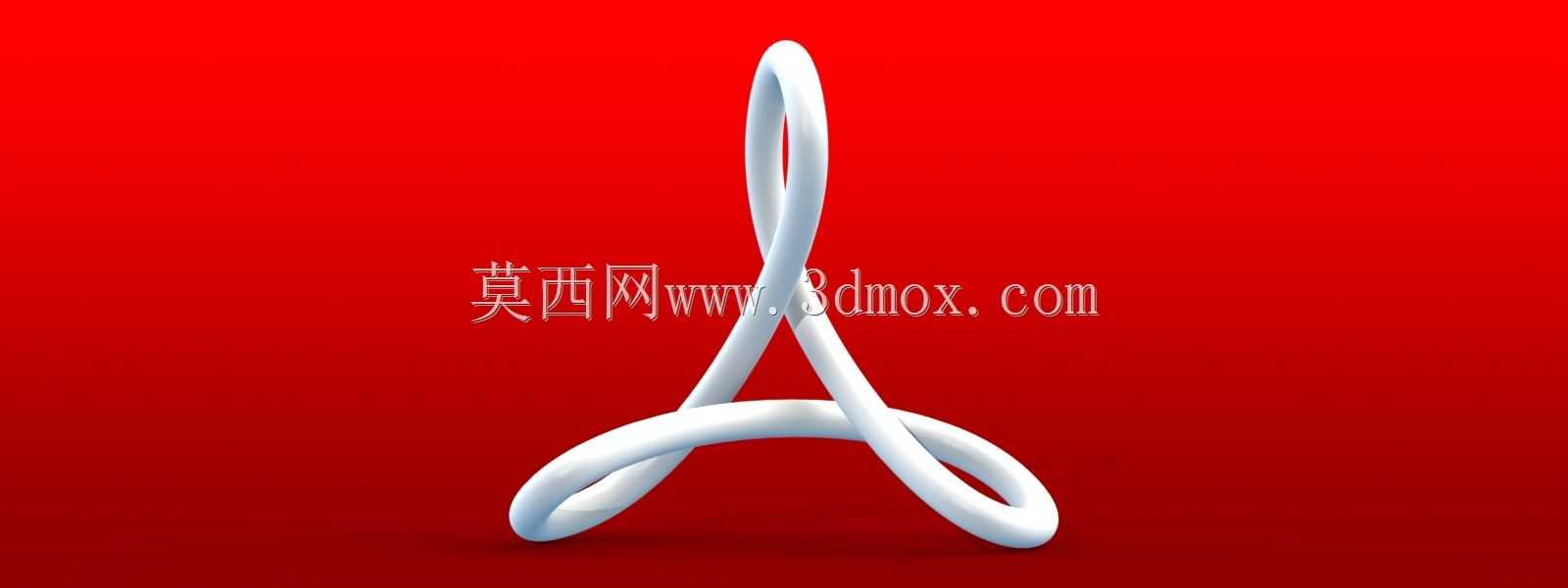

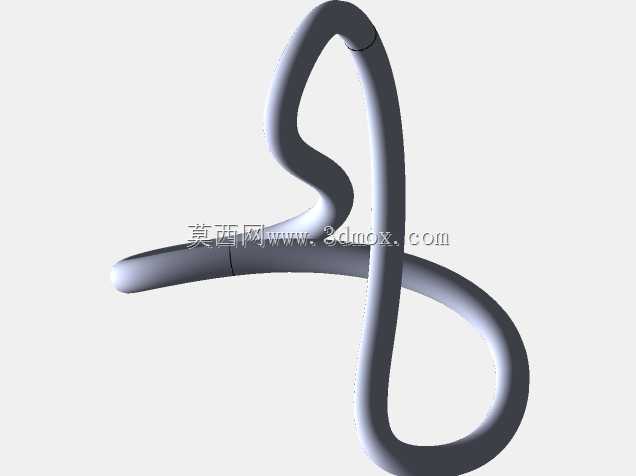

这类基于视觉错觉原理设计的扭结式立体标识，常应用于软件品牌线下展会展陈、办公空间文化墙装饰、数码产品周边文创摆件等场景，区别于常规平面印刷徽标，立体结构能在不同观察角度呈现差异化视觉效果，强化品牌记忆点。从结构设计逻辑来看，该造型核心是利用连续曲面的空间扭转，实现类似彭罗斯三角的视觉错觉观感，整体采用单根等截面环带连续弯折扭转成型，没有额外拼接结构，曲面过渡全程保持G2连续，避免出现棱角折边破坏整体流畅感。建模过程中需要先绘制空间引导线，引导线的曲率控制是核心，既要保证三个支撑落点处于同一水平平面，满足摆件放置的稳定性要求，又要让环带扭转过程中截面方向始终沿引导线法向连续变化，避免出现曲面扭曲褶皱。实际生产落地时，若采用光敏树脂3D打印工艺，整体外轮廓尺寸可控制在150mm至300mm区间，三个支撑脚的接触端面需要做0.5mm的平面铣平处理，保证放置时无晃动，安装边界仅需预留与标识最大外轮廓匹配的圆形放置区域即可，无需额外固定结构；若采用亚克力热弯工艺，则需要在曲面扭转拐点处预留工艺余量，避免热弯时出现截面变形。该造型的曲面壁厚统一控制在2mm至3mm区间，既保证结构强度，又不会因壁厚过大导致打印或注塑时出现缩痕，环带的截面采用圆形截面，相比矩形截面能更好适配空间扭转的曲率变化，减少曲面建模时的收敛问题。从功能特性来看，该立体标识除了品牌展示作用外，连续光滑的曲面结构也可作为曲面建模练习的典型案例，帮助结构设计人员掌握空间扫掠、曲率连续调整、多视角视觉校验的建模技巧，建模时需要切换多个视角校验视觉错觉效果，确保在正视角度下能呈现出预期的不可能三角观感，同时在侧视角度下结构逻辑合理，不存在空间干涉。设计过程中需要反复调整引导线的空间位置，三个支撑脚的分布角度控制在120度左右，保证重心落在三个支撑点构成的三角形中心区域，避免放置时出现侧翻，环带向上延伸的最高点高度控制在底座直径的1.2倍左右，保证整体视觉比例协调，不会出现头重脚轻的观感。曲面完成后需要做连续性检查，确保所有拼接处无曲率突变，渲染时可采用半哑光塑料材质，更好呈现曲面的光影转折，强化视觉错觉的表现效果。这类扭结式立体造型的设计思路，也可延伸应用到工业产品的外观装饰件、文创产品结构设计中，通过空间曲面的扭转变化，在不增加额外零件的前提下实现独特的视觉效果，同时一体化的结构也能减少后续装配工序，降低生产制造成本。
