3D打印用快装式灯丝线轴支撑座

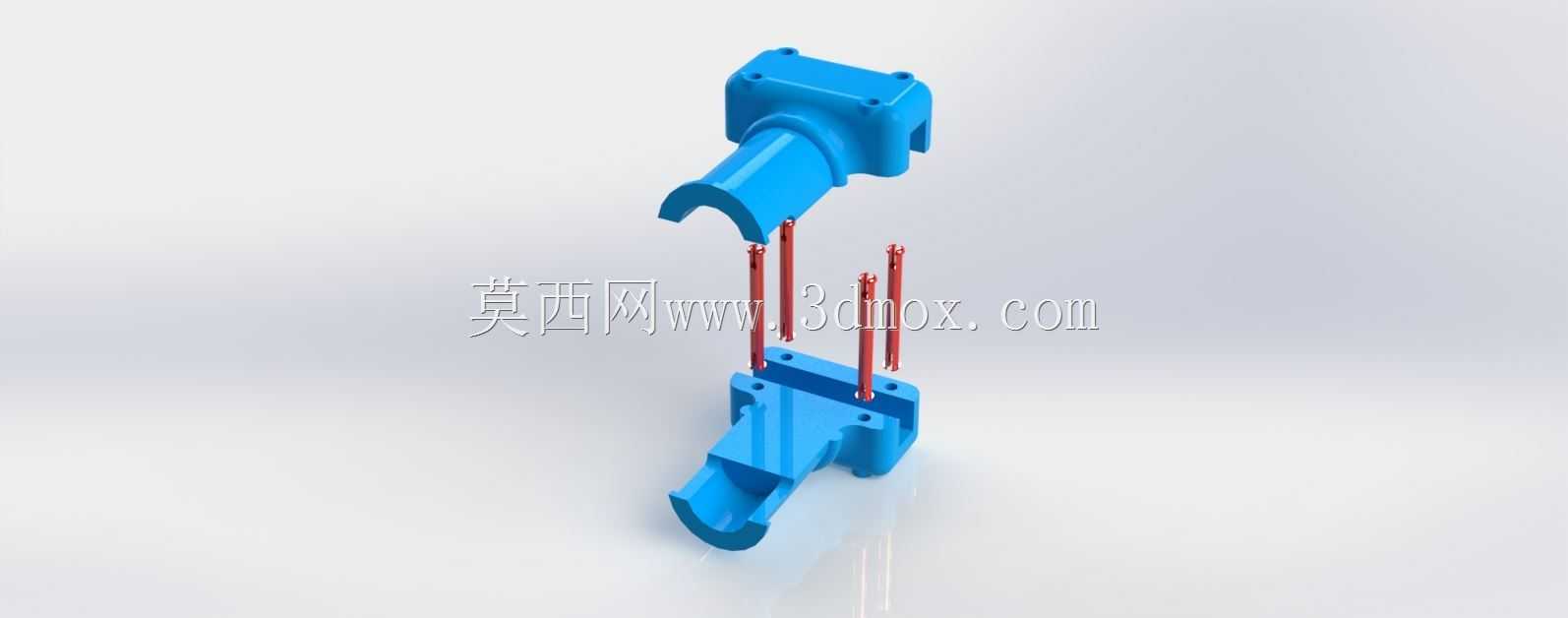

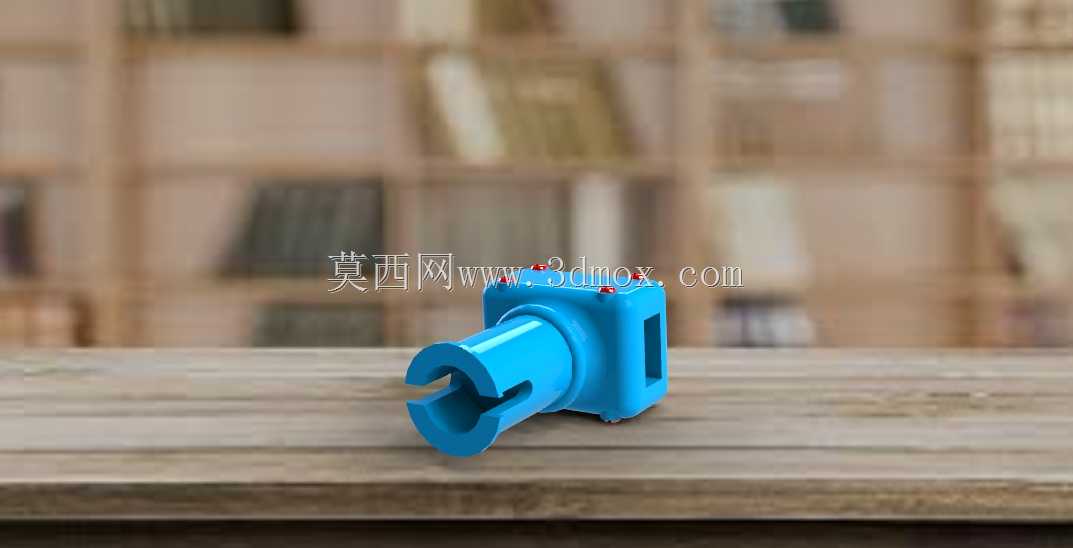

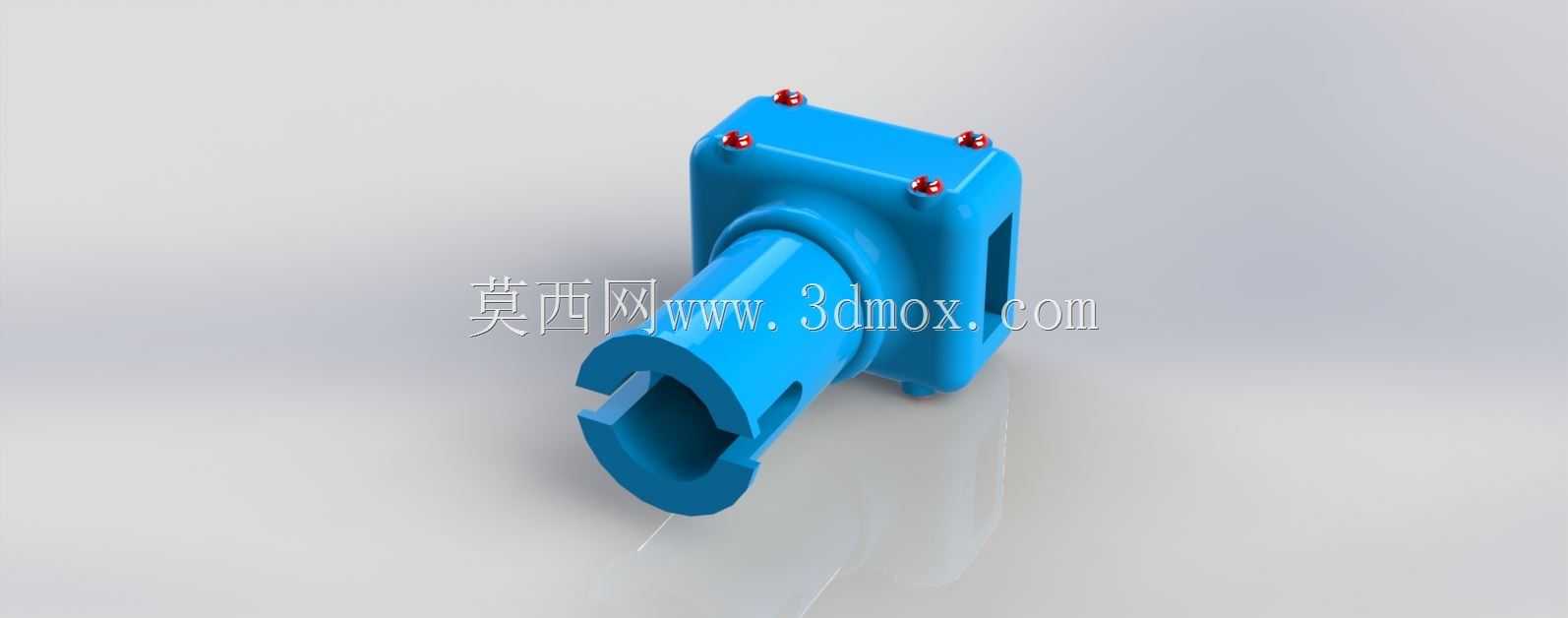

在桌面级FDM3D打印作业场景中，耗材线轴的放置稳定性直接影响送丝流畅度，若线轴转动卡滞、安装偏移，极易引发送丝打滑、耗材断丝、打印层厚不均等问题，传统线轴支架多采用通用轴杆穿设结构，面对不同厂商生产的线轴内孔尺寸差异、轴径公差波动时，常出现轴杆过细导致线轴窜动、轴杆过粗无法装配的情况，部分悬臂式支架还会因长期承重出现形变，导致线轴转动阻力增大。这款灯丝线轴支撑结构，正是针对桌面3D打印场景的耗材放置痛点做的定向优化设计，整体采用分体式组合结构，拆分后的零件可直接通过桌面级FDM设备打印成型，无需额外支撑结构，打印完成后无需二次粘接或紧固件连接，依靠零件自身的卡扣结构即可完成快速装配。结构上分为固定基座与卡接轴体两部分，固定基座背部设计有适配标准铝型材机架的卡槽结构，可直接卡入2020或3030型材的槽位内，无需额外打孔或加装固定件，安装边界可适配多数桌面级3D打印机的顶部型材框架安装位，也可通过双面胶或螺丝固定在打印机旁的工作台面，适配不同的设备布局需求。卡接轴体采用开口弹性卡爪结构，轴体的外径可通过卡爪的弹性形变适配一定范围内的线轴内孔尺寸，覆盖市面主流耗材厂商的1kg装线轴内孔公差范围，避免因线轴内孔尺寸偏差导致的装配适配问题；轴体与基座的连接采用快插式卡扣设计，装配时对准基座的连接位按压即可锁止，拆卸更换不同规格线轴时，按压卡扣解锁位即可快速拔出轴体，无需拧动螺丝或拆解其他结构。设计过程中特意规避了通用可调轴径结构的缺陷，没有采用多片拼接式变径轴设计，避免塑料件长期受力后出现应力断裂的问题，转而通过弹性卡爪的自身形变实现尺寸适配，在保证适配范围的同时，提升了结构的整体强度，卡爪的形变行程经过反复验证，既可以覆盖常见的线轴内孔尺寸公差，又不会因形变量过大导致塑料件出现疲劳损伤。线轴放置到位后，轴体的支撑位置刚好落在线轴的重心平衡处，线轴转动时的径向跳动量控制在极小范围内，送丝过程中线轴可随耗材拉力顺畅转动，不会出现额外的转动阻力，也不会因线轴窜动导致耗材缠绕打结。基座侧面还预留了耗材导向孔位，可加装耗材导向环，避免耗材从线轴引出时与支架边缘产生摩擦，进一步降低送丝阻力，导向孔的位置经过校准，引出的耗材可直接对准打印机的送丝机构入口，减少耗材的弯折角度，避免耗材因过度弯折出现脆断。整个结构的外形做了圆角过渡处理，没有尖锐棱角，打印完成后无需额外打磨去毛刺，装配过程中不会划伤手部或耗材表面，外露的结构面做了平整化处理，打印时无需添加支撑，减少后期处理工作量的同时，也提升了零件的整体强度。从实际使用场景来看，这款支撑座既可以适配单喷头桌面打印机的单卷耗材放置需求，也可通过并排安装多个基座，适配多喷头打印机的多色耗材同时放置需求，基座的安装间距可根据线轴的实际宽度灵活调整，不会出现相邻线轴转动时互相干涉的问题。针对长时间打印的工况，结构的受力部位做了加厚处理，长期承重放置1kg装耗材线轴也不会出现形变，卡接结构的锁止力经过反复测试，不会因设备运行的震动出现松脱，保证长时间打印过程中耗材供给的稳定性。
