户外防水卤素泛光灯三维结构设计

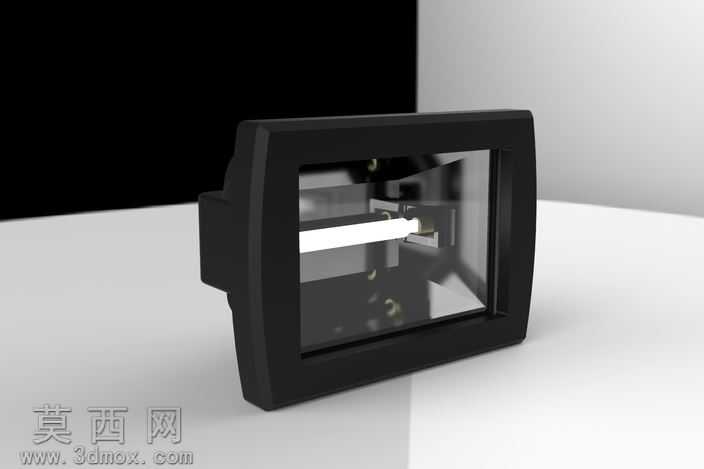

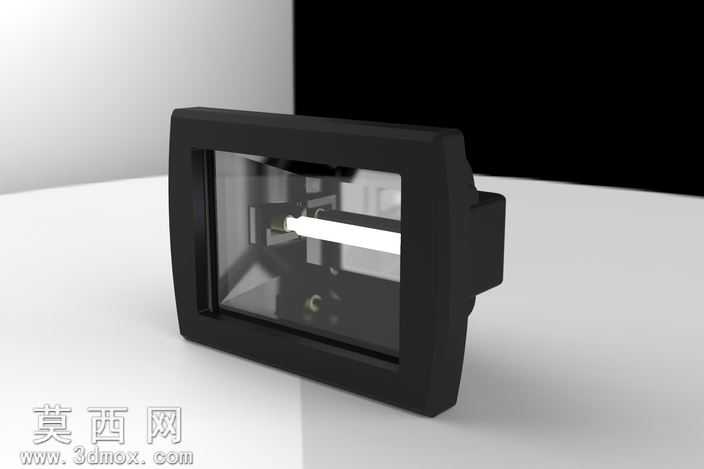

本作品为户外使用的卤素泛光灯三维设计模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先从灯具的外框壳体入手，绘制矩形外轮廓的封闭草图，通过拉伸凸台命令生成基础壳体结构，同时预留出透光面板的安装卡槽与背部接线腔体的装配空间，壳体边角做圆弧过渡处理，既避免应力集中提升结构强度，也能减少户外使用时的磕碰损伤。针对灯具的防水需求，在透光面板与壳体的衔接位置，专门设计了内嵌式密封胶条安装槽，通过凹槽结构配合橡胶密封件，实现IP65级别的防水防护能力，适配户外雨天、潮湿环境的使用要求。反光腔体部分采用抛物面曲面建模，通过曲面放样、曲面缝合命令构建光滑的反光罩结构，曲面曲率经过反复调整，能够将卤素灯管发出的光线均匀反射向外，实现大角度泛光照明效果，避免局部光斑过亮或照明区域存在暗角。灯管固定结构设计为弹性卡扣式安装位，既可以稳固夹持卤素灯管，也方便后期更换损坏的灯管，背部的接线腔体预留了防水格兰头的安装位置，保障线缆接入位置的密封性能。渲染阶段采用Keyshot完成材质与场景搭建，外壳部分赋予哑光黑色工程塑料材质，调整材质的粗糙度与反光度参数，还原户外灯具外壳耐磨、抗老化的质感；透光面板采用高透钢化玻璃材质，添加轻微的折射与反射效果，模拟真实玻璃的光学特性；反光罩部分赋予高反光镜面铝材质，调整金属反射率参数，还原反光罩的聚光反光效果；内部卤素灯管赋予半透明乳白石英材质，添加轻微的自发光参数，模拟灯管点亮时的视觉效果。整体模型所有装配结构均按照实际生产的公差要求设计，各个零部件之间的装配间隙合理，既可以直接用于3D打印制作手板验证结构，也可以导出工程图用于开模生产，完整还原了户外卤素泛光灯的全部结构细节与功能设计。
