直径2规格工件弯曲加工专用夹具

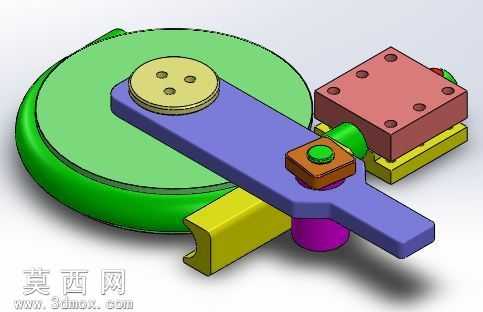

本套弯曲夹具采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工工装的设计规范，对每一个零部件的尺寸公差、装配间隙都做了精准的参数约束，确保模型可直接对接生产加工环节的工艺要求。渲染阶段采用了工业级写实渲染方案，针对不同零部件的材质特性做了差异化的材质参数调试：绿色的旋转基座采用哑光工程塑料材质，调整了粗糙度与漫反射参数还原工装常用基材的质感；紫色的摆臂构件采用调质合金钢材质，添加了细微的金属磨砂纹理与弱反射效果，还原机加工金属零件的表面状态；红色的定位压块采用硬质合金材质，调高了金属反射强度与边缘高光，体现其高硬度耐磨的特性；黄色的导轨支撑件做了镀锌金属材质效果，模拟常规工装表面处理后的金属光泽；顶部的定位旋钮、中部的锁紧按钮等小零件也分别做了对应的材质区分，让整体渲染效果层次分明，清晰展现各部件的功能分区。结构设计上，整套夹具采用旋转摆臂式压紧结构，底部的圆形基座作为安装基准，可通过螺栓固定在加工工作台面，紫色摆臂绕基座中心转轴做回转运动，摆臂末端的红色压块为工件压紧执行端，配合黄色的定位支撑块形成稳定的折弯受力支点，中部的绿色旋钮式锁紧机构可在摆臂到位后快速锁止位置，避免加工过程中出现位移偏差，顶部带三孔的圆形定位件用于适配直径2规格工件的定位需求，确保工件装夹后位置精度满足弯曲加工的公差要求。设计思路围绕小直径棒材工件的弯曲加工场景展开，优先考虑装夹操作的便捷性与定位的重复精度，整体结构无冗余部件，各运动部件的运动行程经过反复模拟验证，既保证足够的压紧力传递，又避免运动过程中出现部件干涉，可有效提升小规格工件弯曲加工的装夹效率，降低人工装夹的定位误差，适配常规冲压、折弯设备的配套装夹使用需求。
