车床液压传动车削工装夹具结构设计

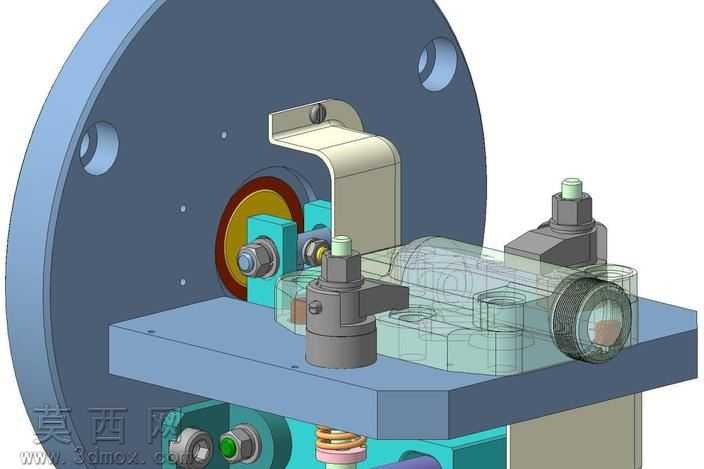

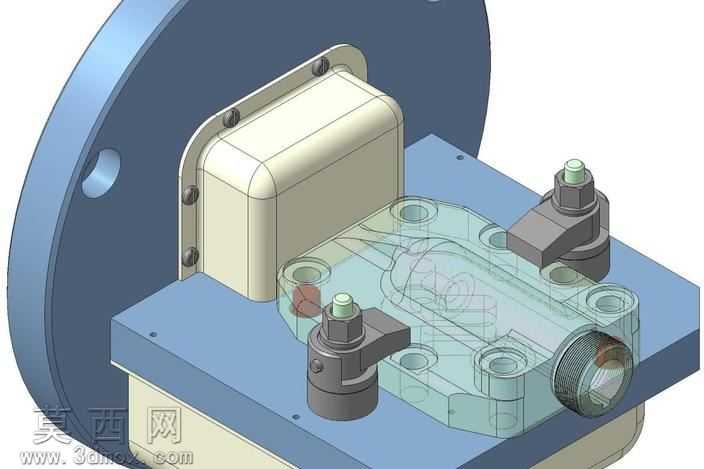

本作品为适配车床加工场景的液压驱动车削工装夹具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的设计规范，对每一处装配结构都做了精准的尺寸约束与干涉校验，确保各运动部件在工作行程内无碰撞、无卡滞。模型渲染阶段针对不同零部件的材质特性做了区分处理：法兰连接底座采用调质钢材的哑光金属质感，表面做了氧化发蓝的视觉效果还原；夹紧压臂采用弹簧钢材质表现，边缘做了倒角处理的光影过渡，清晰展示钣金折弯的结构形态；液压驱动模块的缸体、管路接头分别做了镀铬亮面与黄铜材质的质感区分，透明视窗部分采用半透明工程塑料材质，可直观观察内部工件的定位状态，弹簧、调节螺栓等标准件也按照工业实物的外观做了细节还原，整体渲染效果层次分明，可清晰辨识各功能模块的边界。结构设计上，夹具采用背部法兰盘与车床主轴端直接连接的安装方式，保证装夹刚性与回转同轴度；定位基准面采用精加工平板结构，配合两个可调节的定位销实现待加工工件的快速定位，限制工件的六个自由度；夹紧单元采用转角液压缸搭配浮动压块的结构，液压驱动可提供稳定均匀的夹紧力，避免人工装夹的力值波动导致的工件变形，浮动压块可自适应工件表面的形位误差，保证夹紧接触面积充足，加工过程中不会出现工件窜动；传动部分内置复位弹簧与行程限位结构，当液压系统卸压时，压臂可在弹簧作用下自动抬起，方便工件快速装卸，侧面设置的行程调节旋钮可针对不同尺寸的工件调整夹紧行程，提升夹具的适配范围。设计思路围绕车床回转加工的实际需求展开，重点解决异形工件车削加工时装夹找正效率低、夹紧力不稳定的痛点，将液压传动的平稳性与工装夹具的定位精准性结合，整体结构紧凑，回转半径经过优化不会超出车床的加工安全范围，各易损件均采用标准件设计，方便后期维护更换，模型完整还原了夹具的装配关系与运动逻辑，可直接用于工装方案评审、加工工艺演示以及相关教学场景使用。
