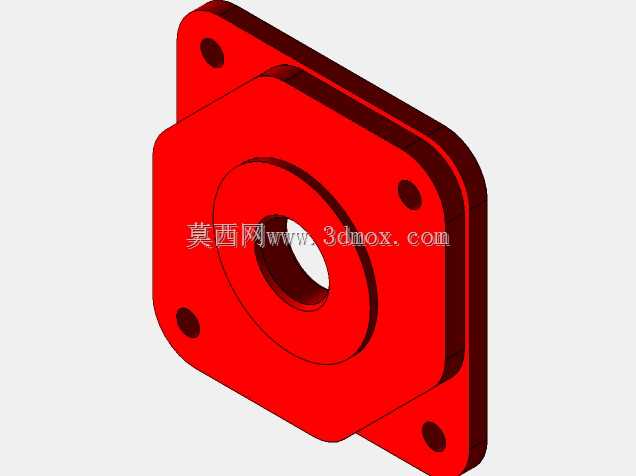

NEMA17法兰式塑料橡胶电机减振阻尼件

在桌面级3D打印机、小型数控雕刻机、桌面自动化送料模组这类采用NEMA17规格步进电机作为动力源的轻载精密设备里，电机运行时产生的高频振动一直是影响终端加工或运动精度的核心干扰源。这类小型步进电机在低速启停、细分驱动不足或者负载突变时，定子与转子间的磁拉力波动会通过电机安装法兰直接传递到设备的安装基板上，一方面会引发结构件的共振嗡鸣，另一方面振动传导到运动执行端后，会导致打印层纹、雕刻振纹、送料打滑等一系列精度问题，而这款适配NEMA17安装尺寸的塑料橡胶复合阻尼减振件，就是针对这类应用场景开发的隔振过渡连接件。

从实际安装逻辑来看，这款减振件采用了和NEMA17电机标准安装法兰完全匹配的方形带凸缘结构，四个安装孔的孔位完全对齐42mm步进电机的标准安装孔距，不需要额外加工转接板就可以直接串接在电机和设备安装板之间。和传统的金属减振器不同，这款阻尼件整体采用塑料橡胶复合材质，整体重量远低于同规格的金属弹簧或者金属橡胶复合减振器，不会给小型设备的运动轴带来额外的负载惯量，尤其适合安装在做往复运动的轴端电机上——比如3D打印机的X轴、Y轴移动电机，或者小型模组的滑台搭载电机，额外负载的降低能有效减少运动启停时的过冲，提升动态响应速度。

从功能特性上看，这款阻尼件的结构设计做了针对性的隔振优化：中间的通孔尺寸刚好匹配NEMA17电机的输出轴端凸台，安装时电机的定位凸台可以嵌入减振件的中心沉孔内，保证电机轴和安装面的垂直度不会因为加装减振件出现偏移，避免出现皮带轮偏磨、联轴器同轴度超差的问题。四个安装孔位周边做了局部加厚的橡胶阻尼层，螺栓锁紧后，振动力的传递路径会先经过加厚的阻尼橡胶层，通过橡胶材料的内摩擦将高频振动的机械能转化为热能耗散掉，而不是直接通过金属螺栓硬连接传递到设备机架上。和常见的O型圈、平橡胶垫这类简易隔振方案相比，这款一体成型的阻尼件不会因为长期压缩出现永久形变，也不会出现安装时橡胶垫移位、孔位不对中的问题，安装一致性更好。

在设计思路上，这款阻尼件没有采用复杂的多层复合结构，而是通过材质配方和结构壁厚的调整来匹配NEMA17电机的振动频率特性。NEMA17步进电机的运行振动频率大多集中在中高频段，对应的减振材质邵氏硬度经过调校，既不会因为材质过软导致电机安装后出现晃动、影响传动精度，也不会因为硬度过高失去隔振效果。法兰边缘的方形凸缘结构一方面起到安装定位的作用，另一方面可以限制减振件在受到径向剪切力时的形变幅度——当电机带动皮带轮输出扭矩时，皮带的张紧力会给电机安装面带来径向的剪切力，凸缘结构可以避免橡胶层因为长期受径向力出现撕裂，提升长期使用的可靠性。

从安装边界尺寸来看，这款阻尼件的整体外轮廓尺寸和NEMA17电机的法兰尺寸基本一致，不会超出电机本体的安装范围，在紧凑安装空间里也不会和周边的线束、同步带、导轨滑块等部件发生干涉。厚度方向控制在合理范围，加装后电机的轴向伸出长度增加量很小，不需要更换更长的安装螺栓或者调整皮带张紧机构的行程，替换性很强。对于设备设计人员来说，选用这款阻尼件不需要对原有设备的安装结构做任何修改，只需要在电机和安装板之间加装该部件，就可以有效降低电机振动向机架的传递，在不提升太多成本的前提下改善设备的运行精度和噪音表现。

在实际应用中，这类减振阻尼件除了用在步进电机的安装隔振上，也可以用在同安装尺寸的小型伺服电机、小型直流减速电机的安装场景，只要安装孔距匹配、负载在材质的承载范围内，都可以起到不错的隔振效果。相比定制化的隔振方案，这种标准化的NEMA17适配阻尼件选型方便，安装简单，不需要额外的结构适配工作，非常适合小型自动化设备、桌面级加工设备的设计人员在做结构优化时选用，也适合终端用户对现有设备做振动抑制改造。需要注意的是，这类塑料橡胶材质的阻尼件不适合在重载、高温或者有油污腐蚀的环境下使用，其承载能力匹配NEMA17这类小型电机的自重和输出扭矩，用在更大规格的电机上会因为负载超出承载范围导致形变过大，反而影响传动精度。
