阿斯顿马丁DB9跑车外观曲面结构建模

本次呈现的是阿斯顿马丁DB9跑车的外观曲面三维结构，建模过程完全围绕量产跑车的外覆盖件设计逻辑展开，没有做多余的艺术化夸张处理，所有曲面走势都贴合实车的空气动力学要求与装配边界。从实际应用场景来看，这类高精度外观曲面模型，一方面可以用于汽车设计阶段的油泥模型参考，设计师在前期评审时，可以直接基于曲面数据做光影走向校验，判断不同光照环境下车身棱线的视觉层次感，避免油泥制作阶段反复修改造型浪费工时；另一方面也能用于改装件的前期开发，比如前唇、侧裙、尾翼这类外观改装件的设计，必须完全贴合原车曲面的安装边界，稍有偏差就会出现装配缝隙不均、贴合度差的问题，依托精准的原车曲面数据，能大幅减少改装件试装的迭代次数。

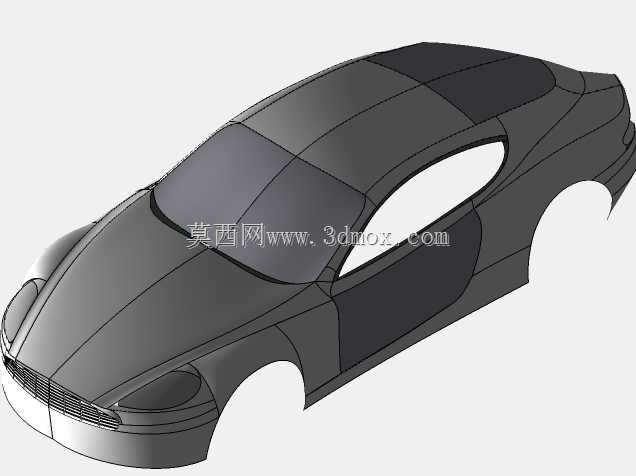

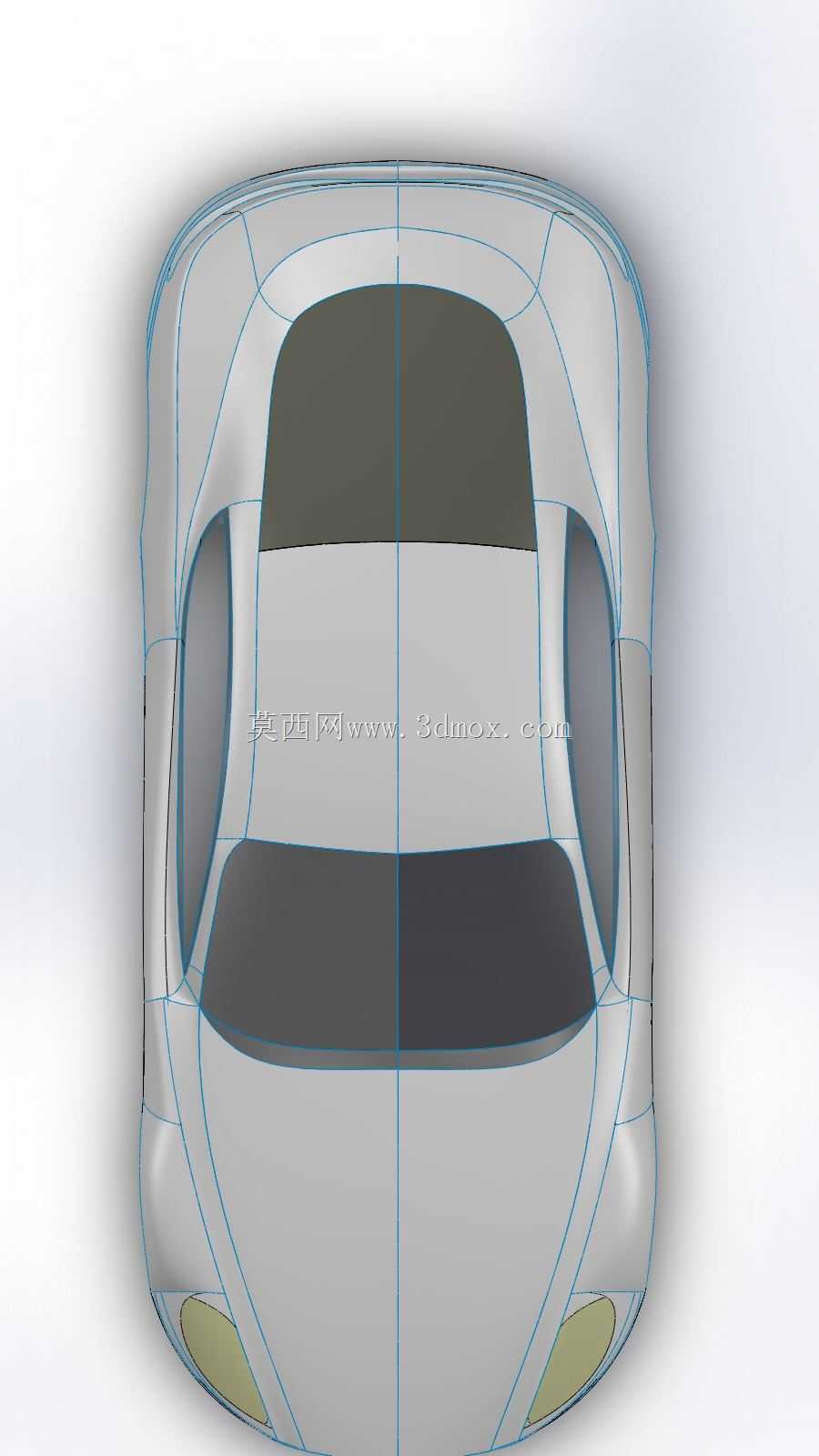

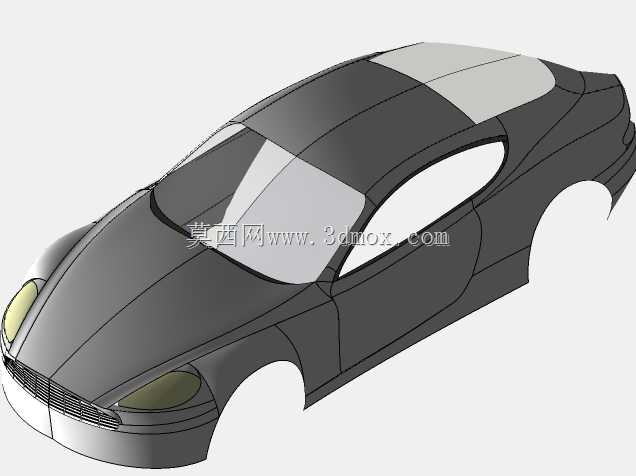

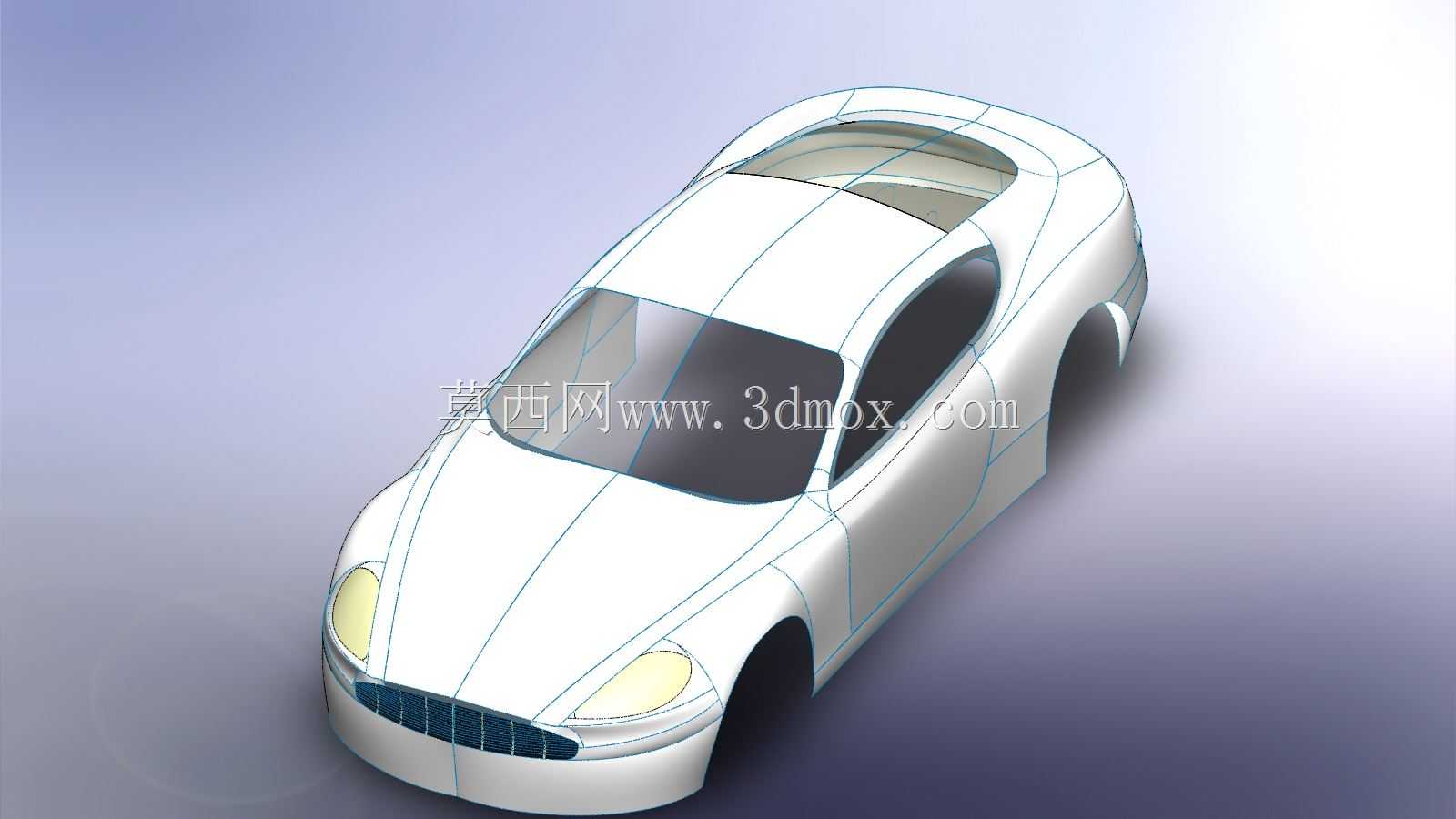

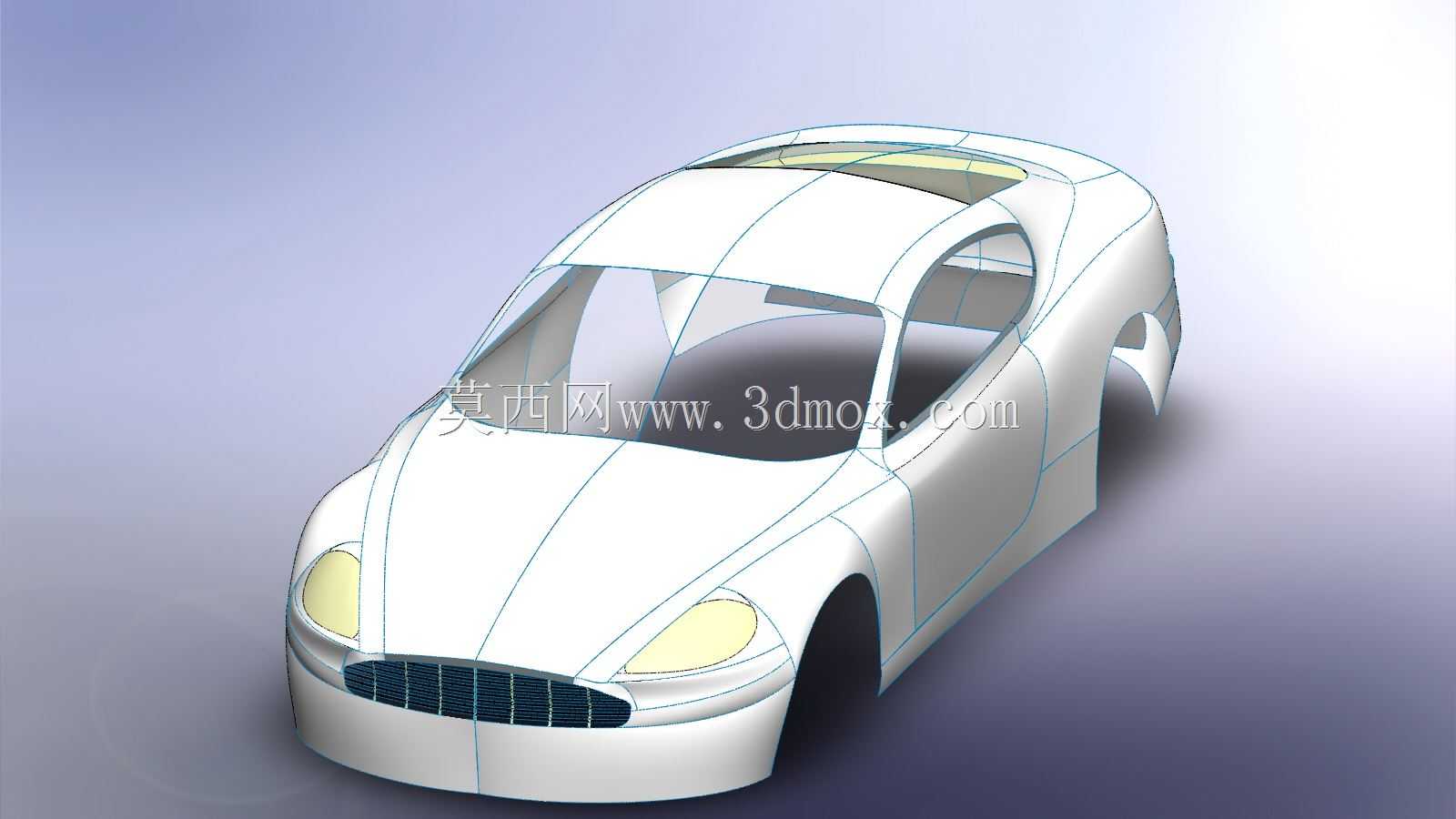

从设计思路上看，建模时优先还原了整车的经典GT比例，长车头短车尾的布局完全对齐实车的轴距分配，前脸的梯形进气格栅曲面做了连续的曲率过渡，没有出现生硬的折角，这部分曲面在实际生产中是冲压成型的关键区域，曲率不连续会直接导致冲压件出现拉裂、起皱的缺陷。大灯区域的曲面做了内收的弧度处理，和翼子板的曲面实现G2连续，既保证了行驶时的气流能顺着翼子板顺畅流向车侧，减少风阻系数，也能让大灯和翼子板的装配缝隙控制在量产车要求的0.5mm公差范围内。车顶的溜背线条从A柱顶端一直顺滑延伸到车尾，曲面的弧度经过反复调整，既保证了后排乘客的头部空间余量，也让整车的侧面视觉重心更低，符合GT跑车的运动定位。

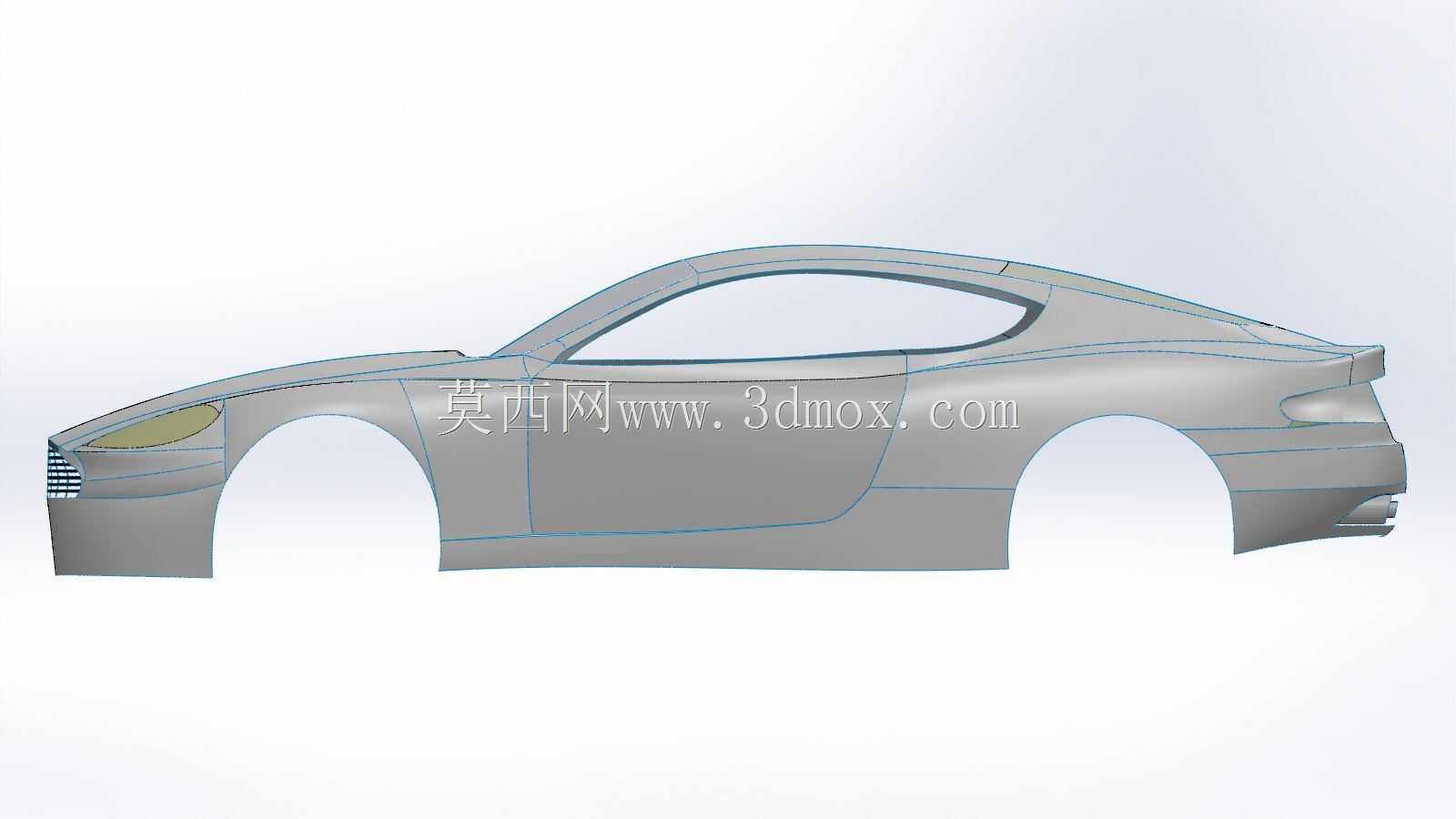

车身侧面的特征线没有做尖锐的凸起处理，而是采用了渐消面的设计手法，从前翼子板后方开始，顺着车门下方向后延伸，在车尾处逐渐融入后翼子板曲面，这种设计一方面能在光影下形成自然的明暗变化，提升整车的精致感，另一方面也能在车辆行驶时引导侧面气流，减少乱流对车尾稳定性的影响。车门区域的曲面预留了门把手、后视镜的安装点位，所有安装面都做了贴合实车的沉台设计，保证后续装配时外附件能和车身曲面完全齐平，不会出现突出的台阶增加风阻。车窗边框的曲面做了细微的内凹处理，和玻璃安装面形成1.2mm的高度差，刚好匹配密封胶条的安装厚度，保证玻璃安装后和车身曲面保持齐平，同时满足整车的密封防水要求。

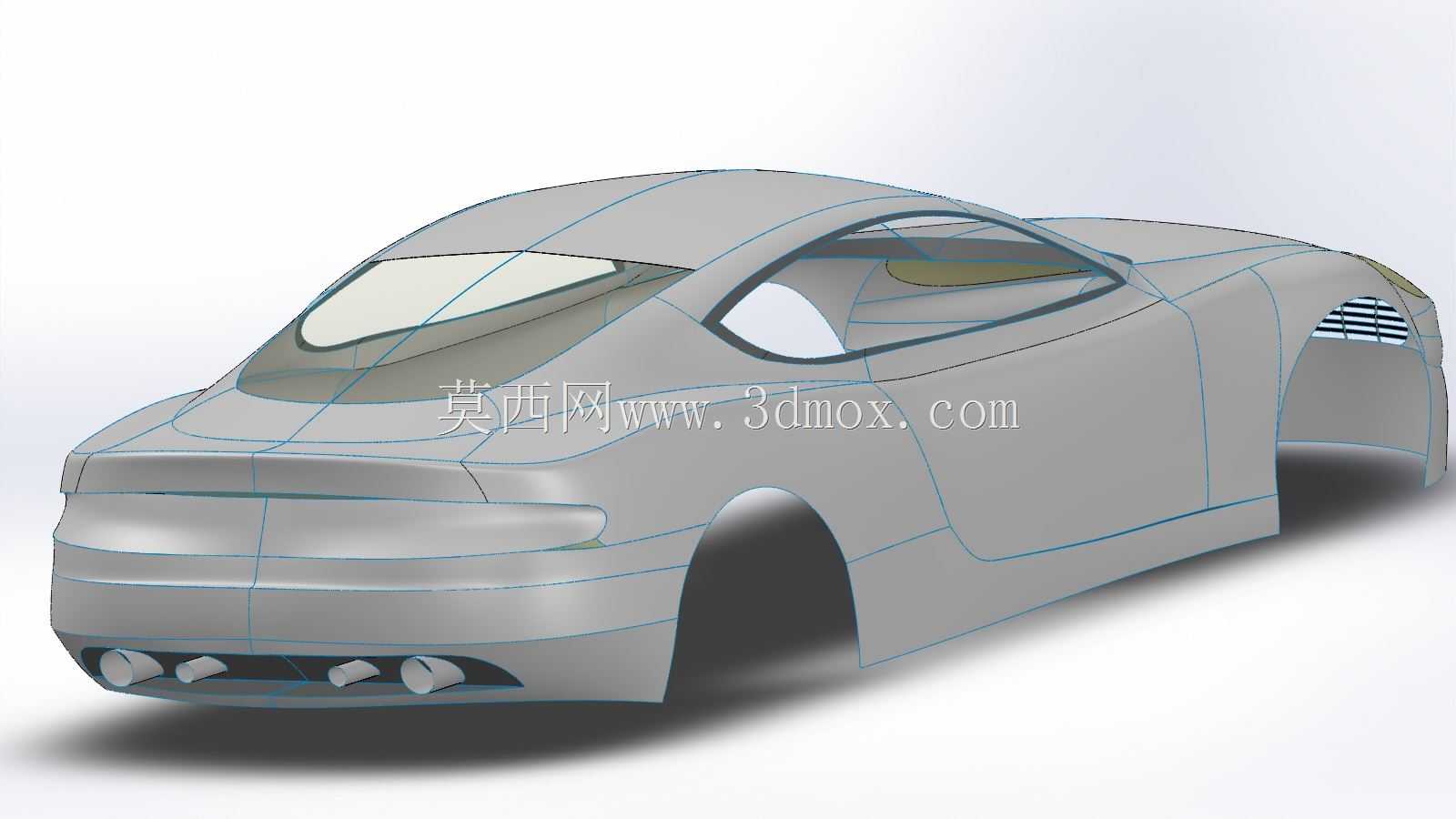

从安装边界来看，建模时严格对齐了实车的外覆盖件分缝位置，前保险杠和翼子板的分缝、车门和侧围的分缝、后备箱盖和后翼子板的分缝都做了等宽的间隙预留，间隙宽度控制在3.5mm，完全符合量产豪华跑车的装配公差标准。轮拱区域的曲面做了外扩的弧度处理，预留了不同尺寸轮毂的安装空间，即使是选装大尺寸运动轮毂，也不会出现转向时轮胎蹭到轮拱内衬的问题。车尾的曲面做了微微上翘的鸭尾设计，这个角度经过空气动力学验证，能在车辆高速行驶时提供一定的下压力，提升后轮的抓地力，同时不会过多增加整车的风阻系数。后保险杠的曲面预留了排气尾喉、倒车雷达、后雾灯的安装位置，所有安装孔位的法向都和曲面垂直，保证附件安装后不会出现歪斜的问题。

对于三维建模从业者来说，这类曲面模型的参考价值远高于普通的玩具车模型，建模过程中用到的渐消面处理、G2连续曲面搭建、分缝间隙预留等技巧，都是汽车外覆盖件建模必须掌握的核心技能，在做其他乘用车外观建模时，完全可以复用这套曲面搭建逻辑，先确定整车的比例和硬点位置，再搭建基础大面，然后逐步细化特征棱线，最后处理分缝和安装沉台，能有效提升建模效率，同时保证曲面质量满足后续生产或者渲染的要求。在做结构验证时，也可以基于这个模型搭建简易的空气动力学仿真环境，验证不同曲面调整对风阻系数的影响，为后续的设计优化提供数据支撑。
