异形扇面造型香水瓶外观结构设计

　　这款香水瓶壳体的曲面设计，最初是对接日化包装线的定制需求，终端客户希望跳出常规圆柱、方瓶的同质化外观，在货架陈列时能靠独特轮廓抓取消费者视线，同时要适配现有自动化灌装线的工位夹持公差，不能为了造型牺牲量产可行性。从结构边界来看，瓶口采用标准日化螺纹接口，颈部直径匹配行业通用的泵头安装尺寸，灌装时的定位基准选在瓶底的平面支撑区，底部做了0.8mm的内凹沉台，避免放置时因底面平面度误差出现晃动感，也能减少灌装线输送过程中的底面刮擦。整体壳体的壁厚控制在1.2mm，这个厚度是结合吹塑或注塑成型的工艺特性定的，过薄会导致曲面转角处出现料流痕、壁厚不均，过厚则会增加材料成本，同时让瓶身自重超出灌装线的称重检测阈值。设计时的曲面拆分逻辑，

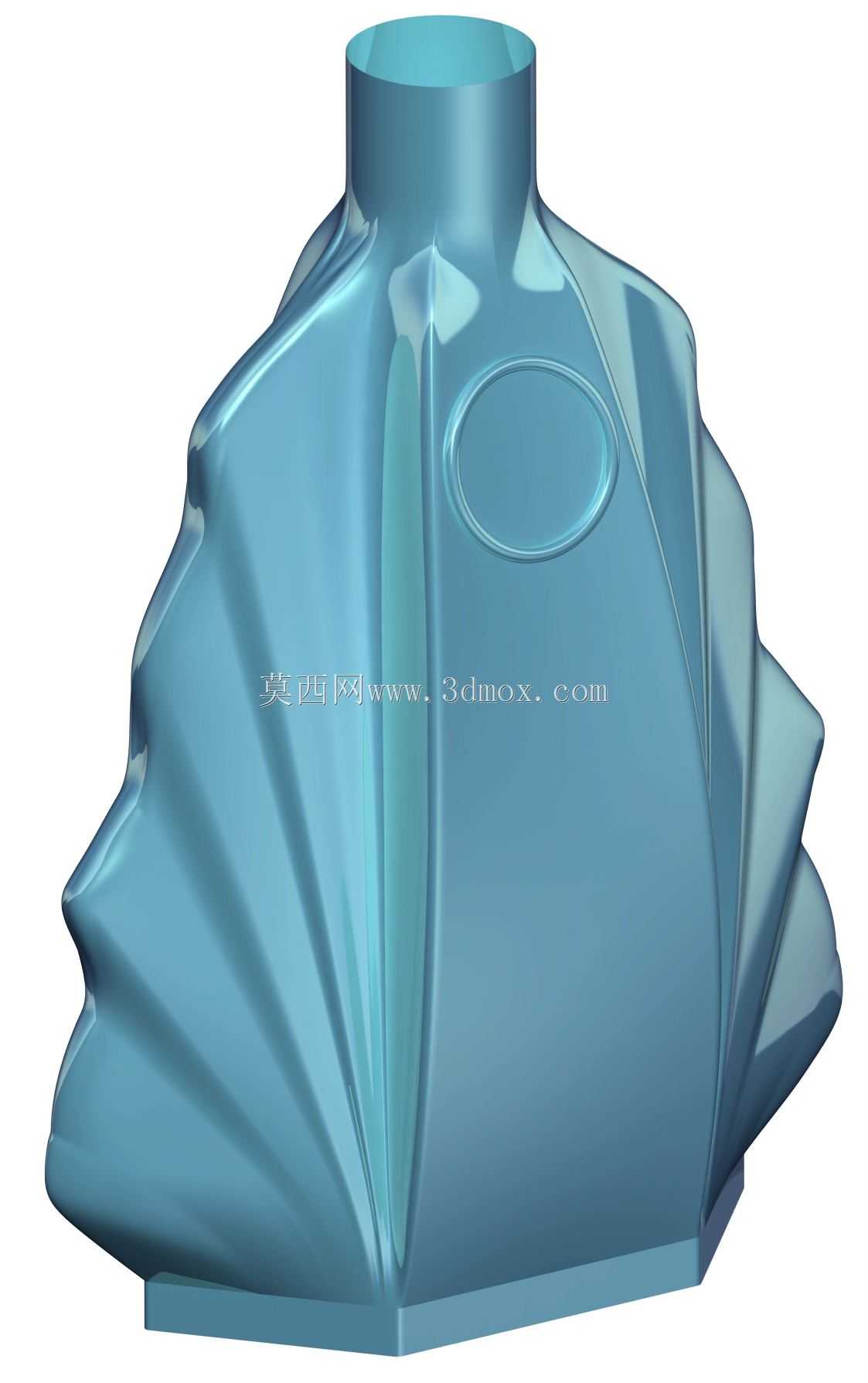

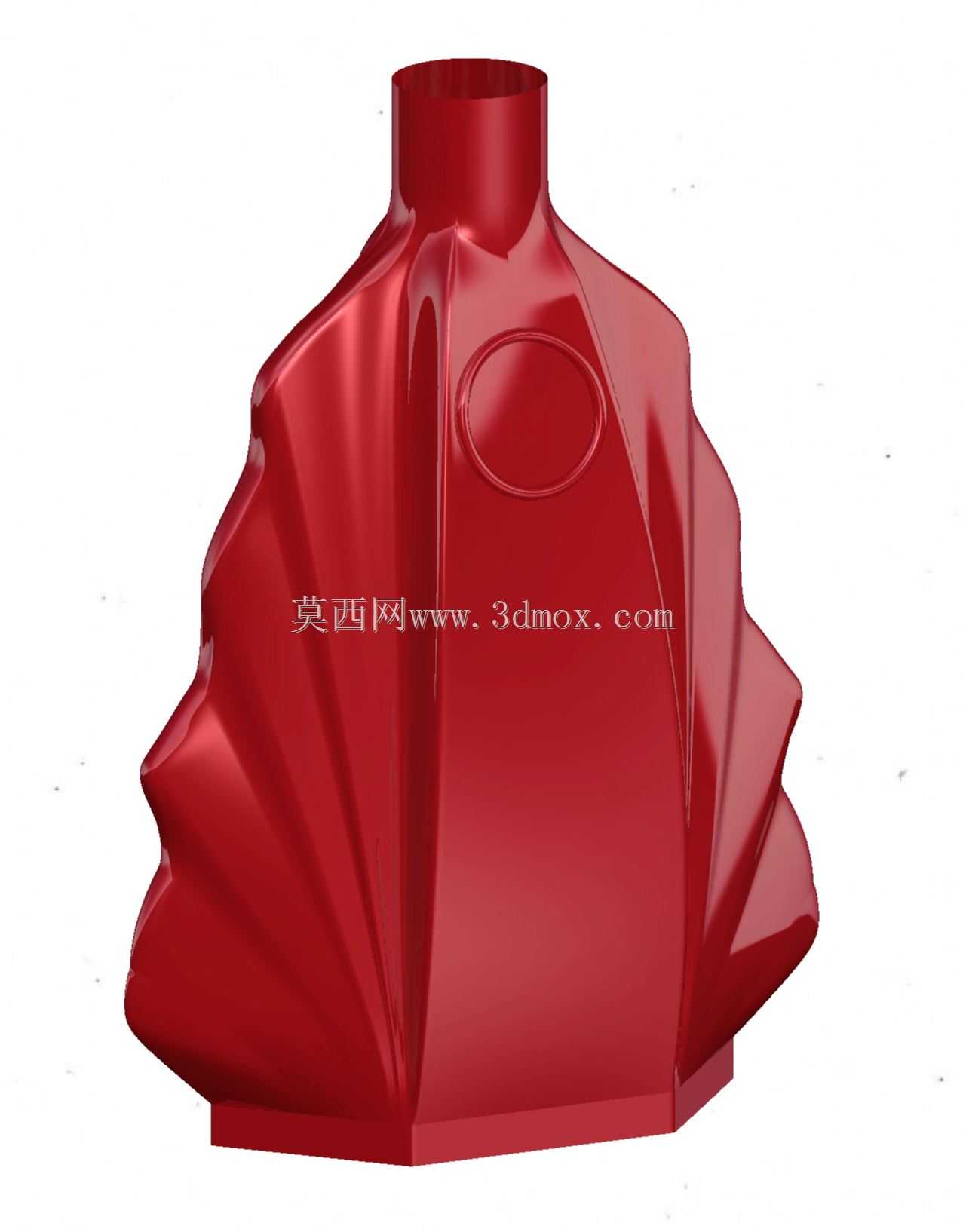

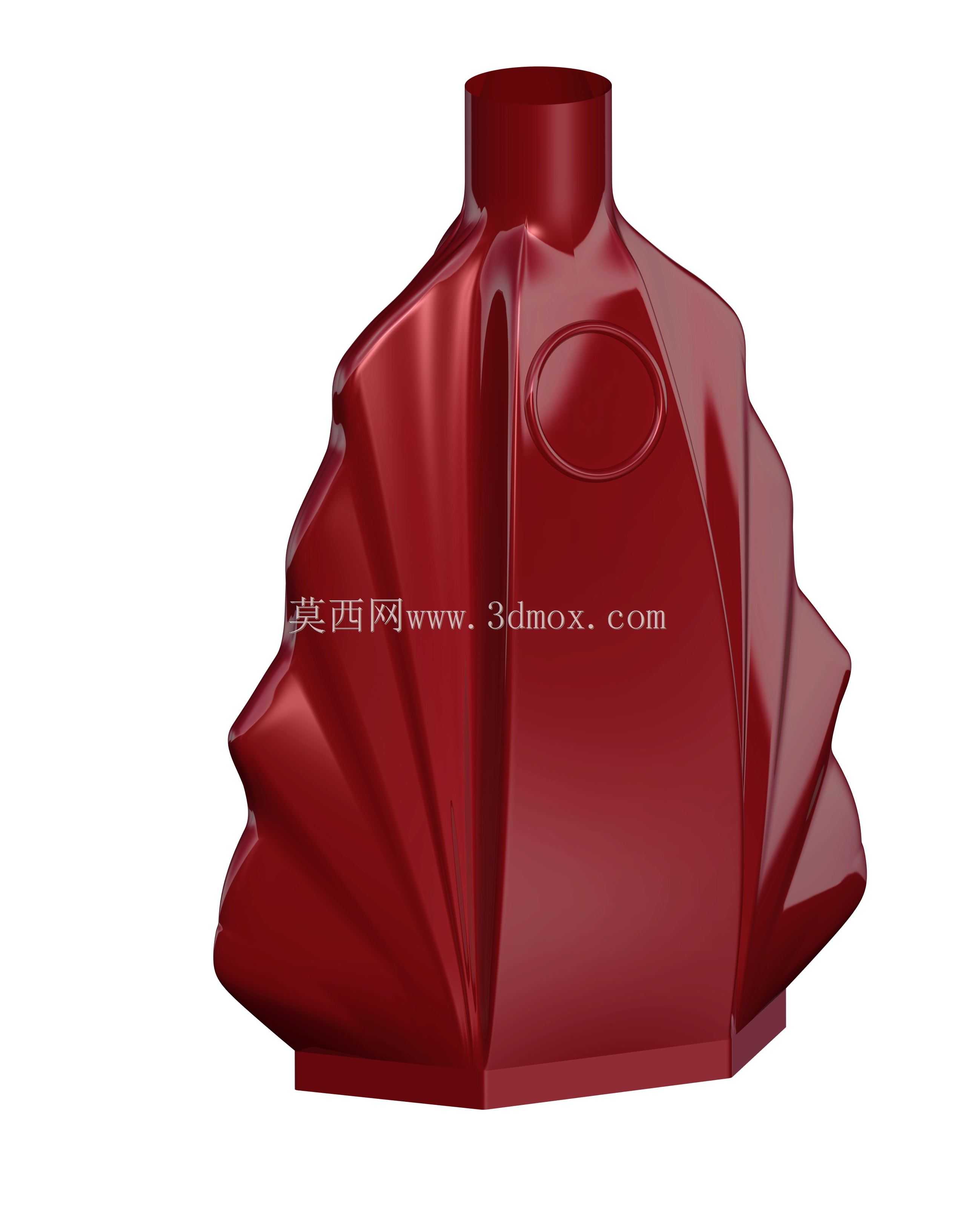

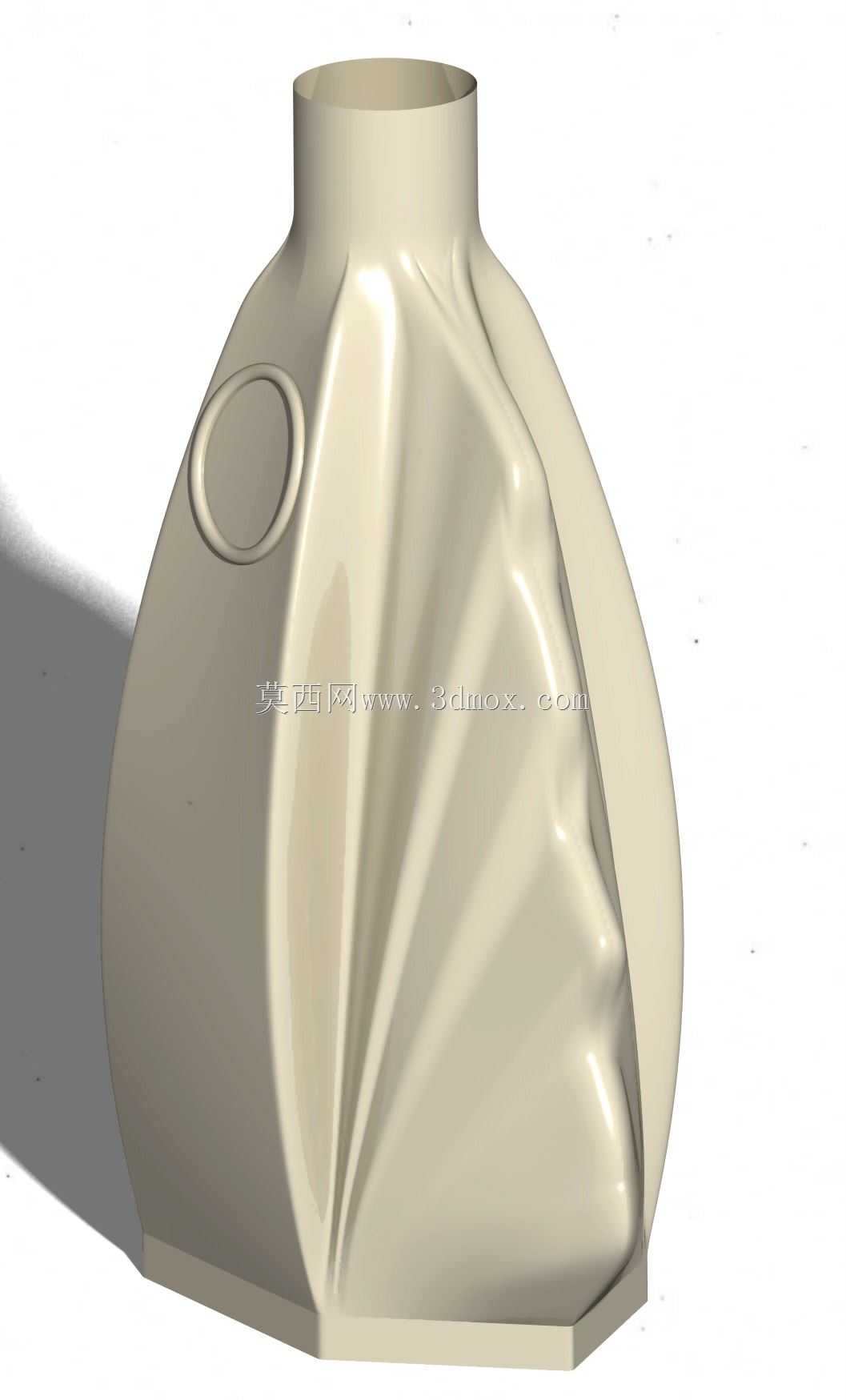

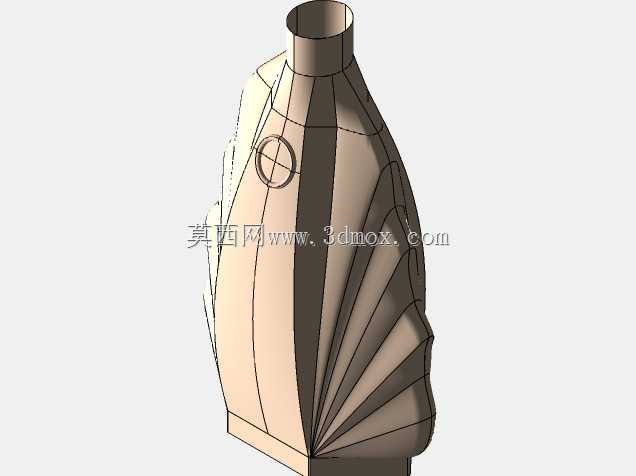

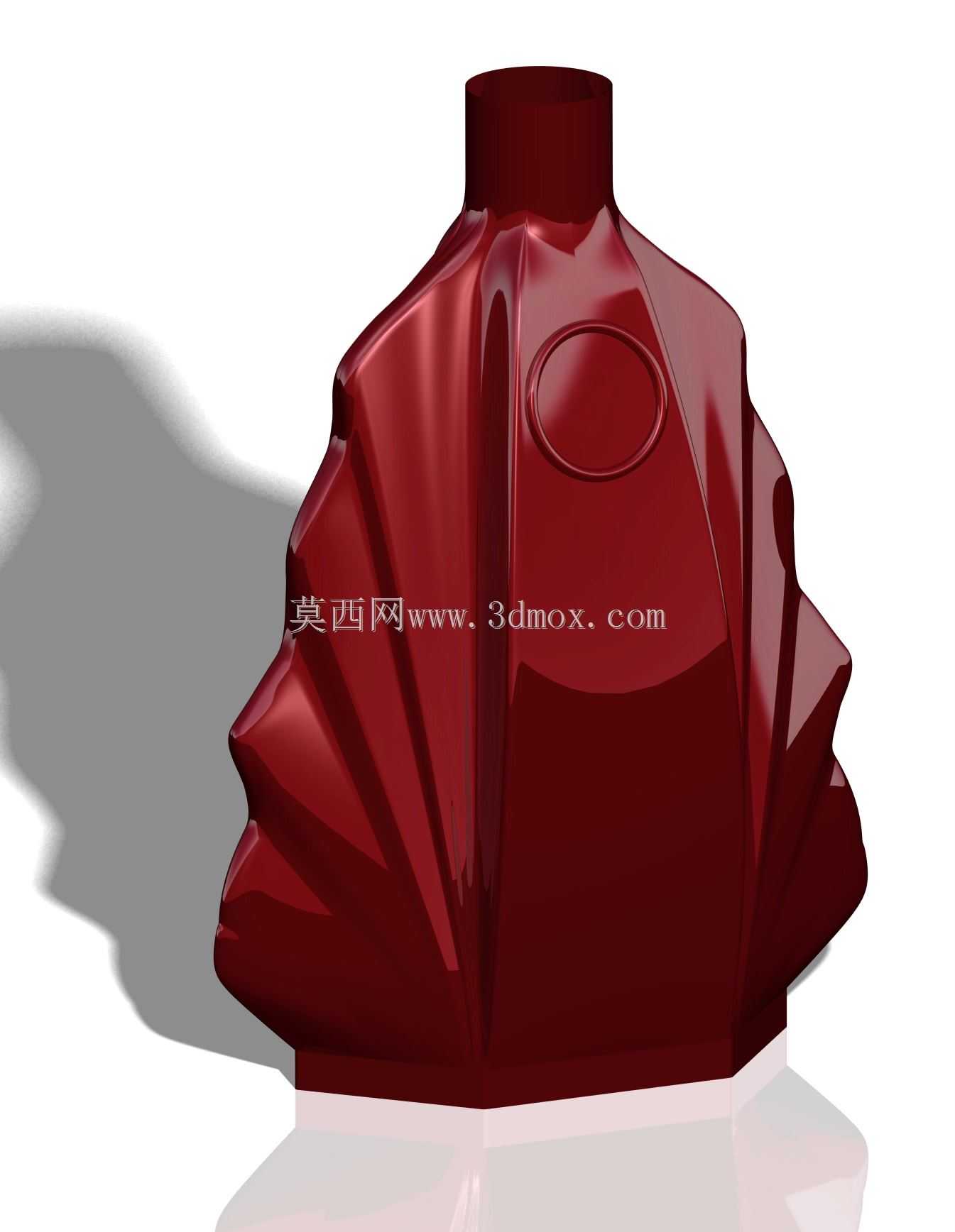

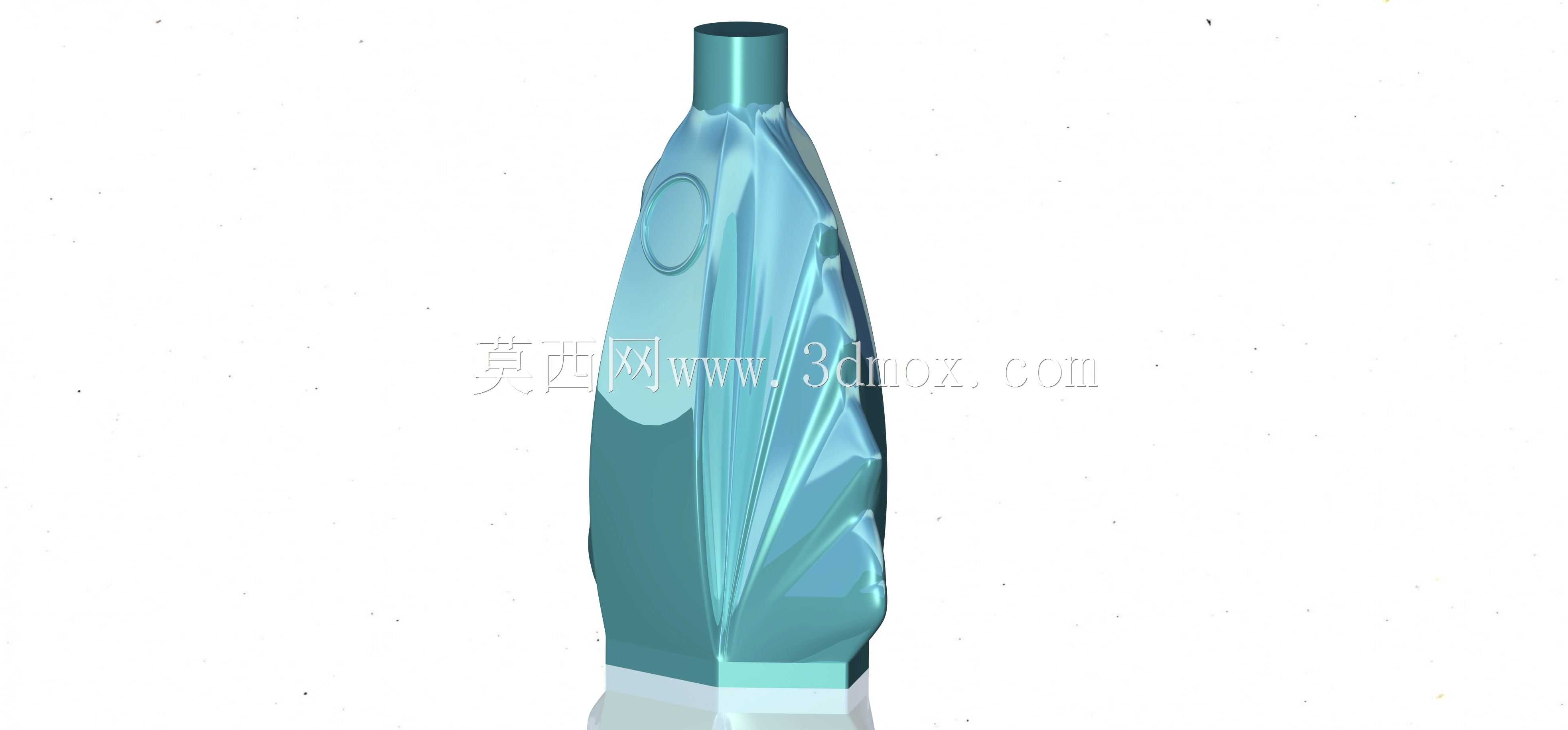

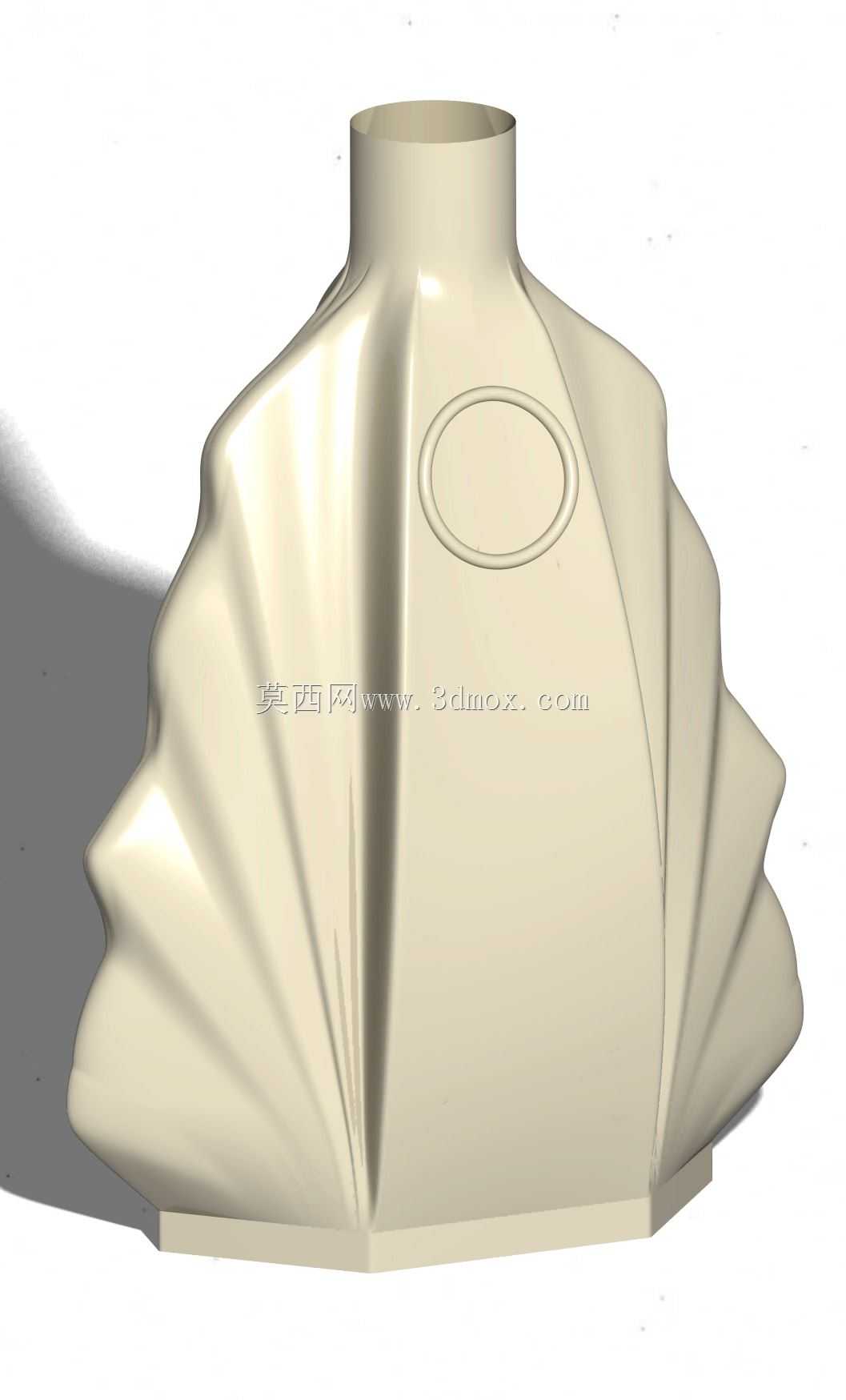

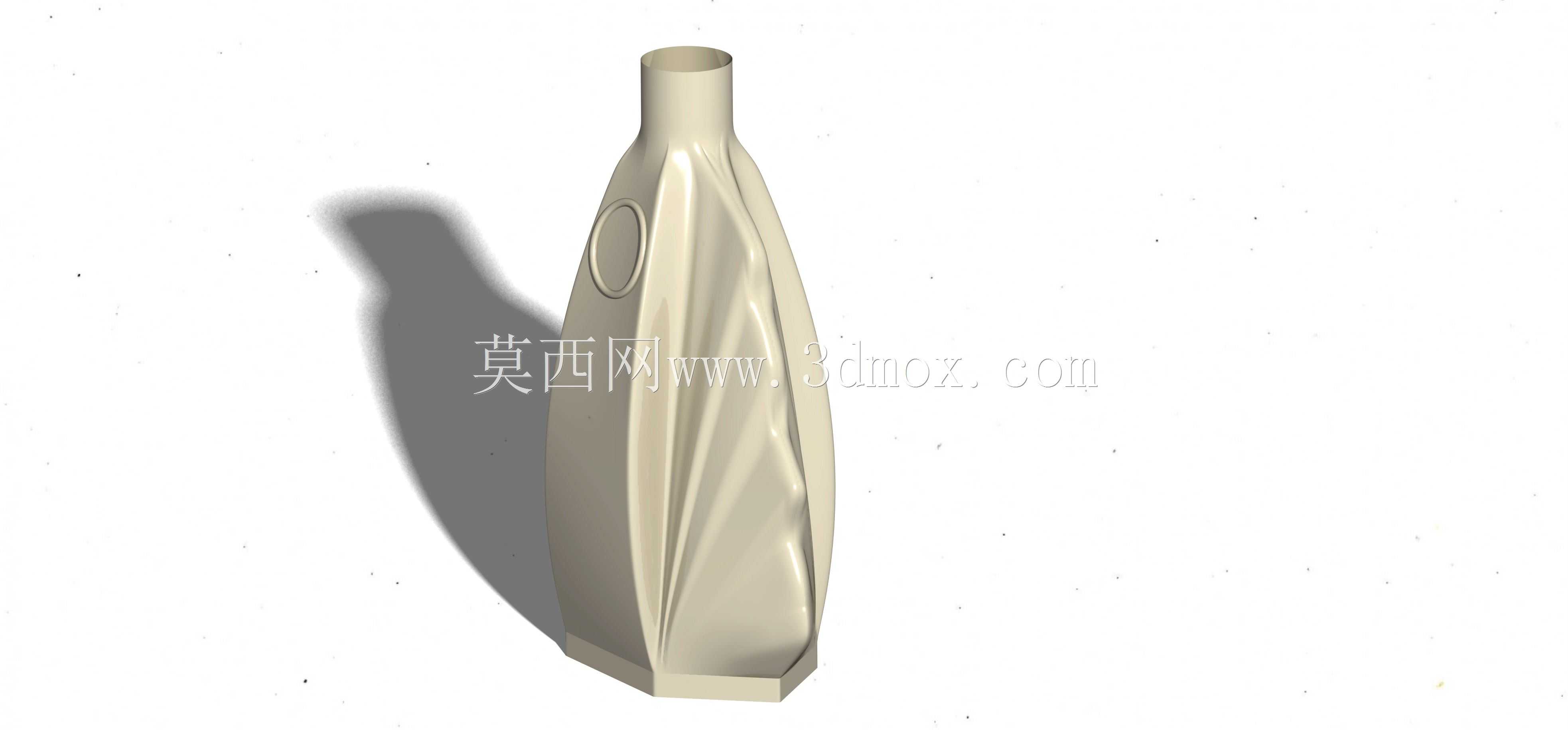

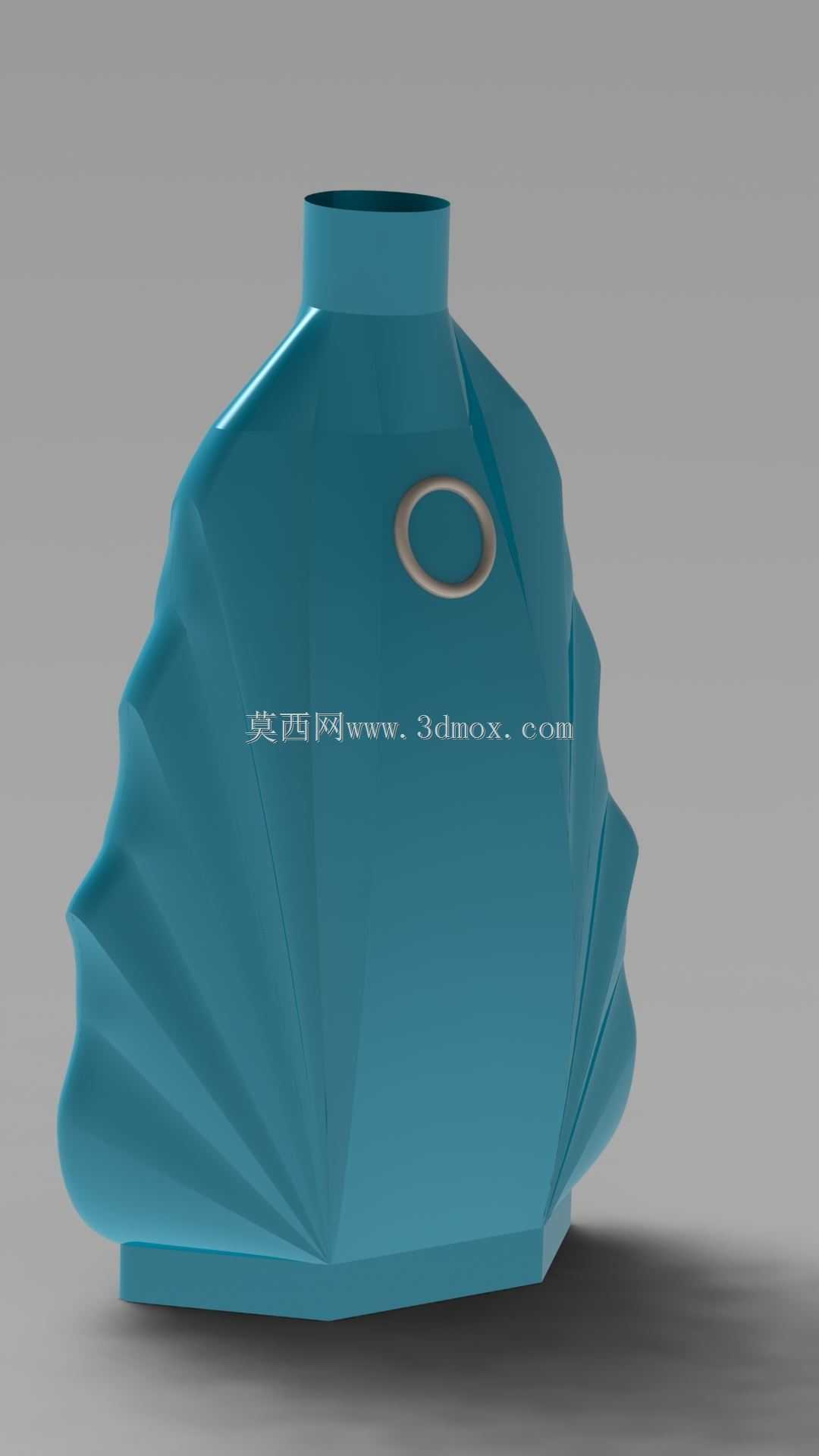

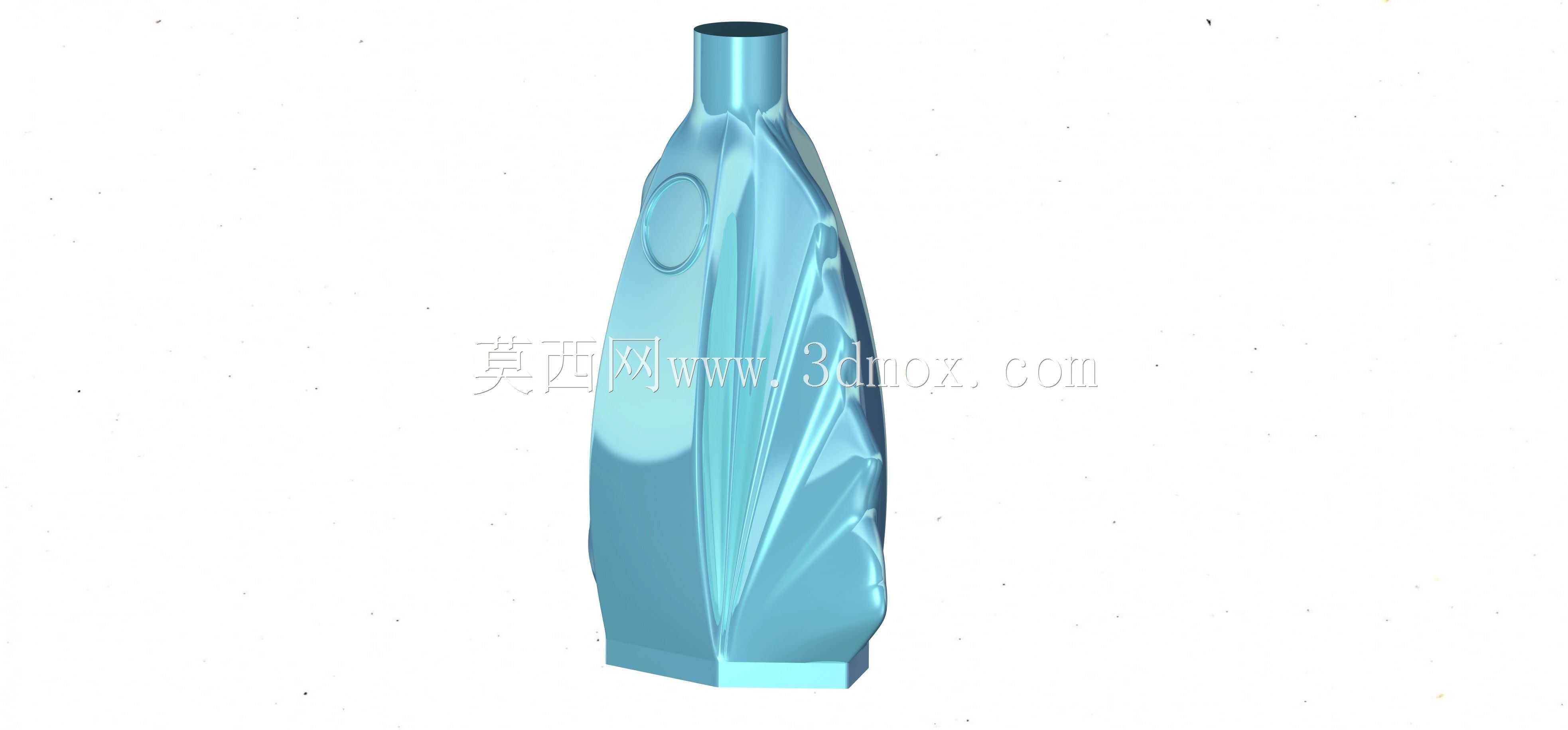

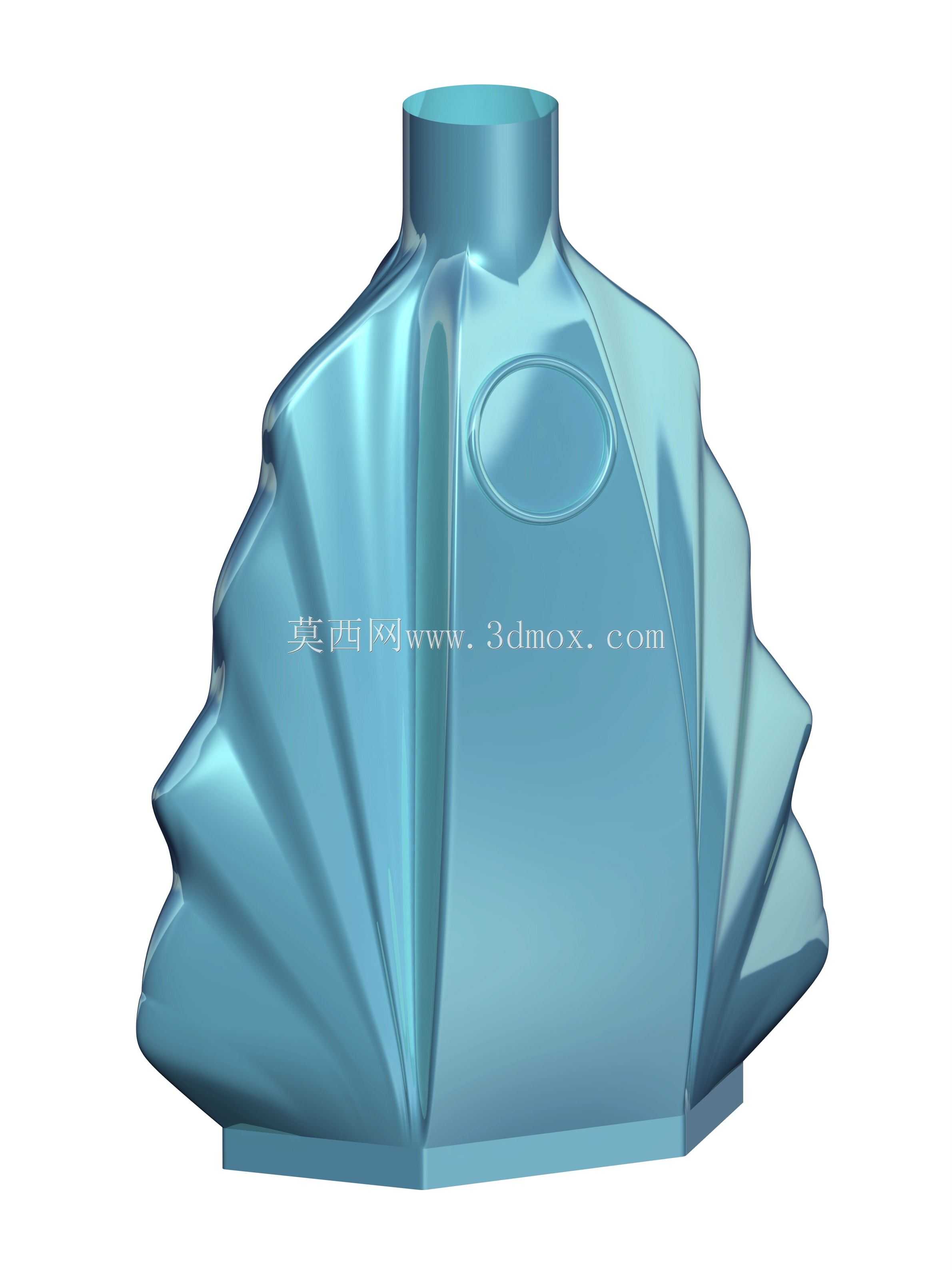

　　是先做中心对称的基准面，再沿着周向排布放射状的棱面结构，每个扇面棱线的曲率都做了连续过渡，没有锐角转折，一方面是避免成型时出现应力集中导致的开裂，另一方面是握持时的触感更顺滑，不会硌手。正面预留的椭圆形凹位，是用来粘贴品牌标识铭牌的，凹位深度0.3mm，刚好能让不干胶标签嵌入后和周边曲面齐平，不会因为日常摩擦出现标签卷边。侧面的放射状扇面结构，除了外观辨识度的作用，还能增加瓶身的结构刚性，同样壁厚下，带棱面的壳体抗挤压能力比光滑曲面高30%左右，运输堆码时不容易出现凹陷变形。在建模过程中，所有曲面都做了G2连续校验，相邻面的曲率偏差控制在0.05mm以内，确保后续开模时的分型面能顺滑贴合，不会出现分型线错位、飞边过大的问题。

　　瓶身的整体高度控制在120mm，最大宽度85mm，这个尺寸刚好能适配常规香水外包装盒的内槽尺寸，不需要额外定制包材，能帮客户压缩整体供应链成本。瓶口的密封面做了15度的倒角，配合泵头的密封垫圈，能达到日化产品要求的密封等级，倒置、运输颠簸状态下不会出现渗漏。考虑到后续表面处理的需求，所有曲面的拔模斜度都控制在1度以上，没有倒扣结构，不管是做电镀、喷涂还是磨砂处理，都能顺利脱模，不会出现表面拉伤。从实际应用场景来说，这款瓶型既可以用于正装香水的包装，也能通过调整壁厚和尺寸，适配香氛小样、身体喷雾等不同品类的日化产品，曲面造型的光影反射效果在商超射灯环境下会呈现出层次变化，比常规光面瓶的视觉吸引力更强。

　　设计时还特意规避了容易积灰的窄缝结构，所有棱线的过渡圆角都在R2以上，日常清洁时能直接用布擦拭，不会藏污纳垢。瓶底的支撑面做了网格状的微凸筋，既可以减少放置时的接触面摩擦噪音，也能让瓶身放在光滑的化妆台面上时更稳，不会轻易滑倒。
