树莓派适配175度广角摄像头模组结构

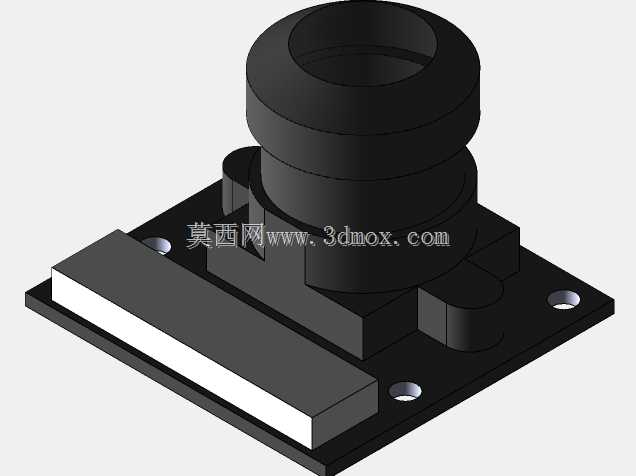

在嵌入式视觉采集类项目的结构适配环节，摄像头模组的安装兼容性、视场角覆盖能力往往是决定整机结构布局的核心因素，这款适配树莓派平台的广角摄像头模组，在结构设计上充分考虑了嵌入式开发场景的安装需求，能覆盖多数近距离大视场的图像采集场景。从实际应用场景来看，这类大视场角摄像头常被部署在小型巡检机器人的前端视觉位、桌面级AI视觉识别工位、家用智能监控终端以及开源硬件教学实验平台中，175度的视场角能在较短的物距范围内覆盖更大的横向采集范围，减少多摄像头拼接带来的结构复杂度与成本投入。模组的核心成像部分采用多层阶梯式的镜头座结构，镜头外圈的阶梯设计一方面是为了匹配不同焦距镜头的光学总长预留调整空间，另一方面阶梯状的圆柱结构也方便后期加装滤光片、镜头保护盖等外接附件，不需要额外修改安装基座的结构。底部的PCB基板采用方形布局，四个边角位置预留了标准的沉头安装孔，孔位的位置尺寸兼容多数开源硬件平台的通用安装孔距，不管是直接固定在树莓派的官方配套外壳上，还是通过铜柱固定在自定义的铝型材结构支架上，都不需要额外加工转接板，能大幅缩短结构调试的周期。基板一侧引出的FPC排线接口采用沉板设计，排线插接后不会高出基板上表面，避免了镜头座旋转调整角度时与排线产生结构干涉，接口旁的补强板结构也能减少反复插拔排线时对基板焊盘的拉扯损伤，提升模组在反复调试场景下的使用寿命。从设计思路上看，这款模组没有采用多余的装饰性结构，所有外形特征都服务于功能实现：镜头座的中心与PCB基板的中心保持严格同轴，保证安装后镜头光轴与基板平面垂直，减少后期视觉标定的补偿量；基板上的电子元器件全部布置在镜头座的投影范围之外，避免镜头工作时的局部发热影响周边元器件的成像稳定性，同时也给后期加装散热片预留了足够的平面空间。安装边界方面，模组整体的高度控制在较低范围内，当镜头调整到最短焦距位置时，整体高度不会超过常见树莓派外壳的内部净空高度，不需要为了适配摄像头额外加高外壳，能保持整机结构的紧凑性；基板的边缘做了圆角处理，避免安装时剐蹭导线或者其他板卡的元器件，四个安装孔的沉头深度适配M2规格的螺丝，螺丝锁紧后头部不会高出基板表面，不会对底部的支撑平面产生干涉。实际选型使用时，需要注意镜头前端的突出尺寸，当需要在外壳上开设镜头避让孔时，避让孔的直径要略大于镜头最大外径，同时要预留0.2mm左右的间隙，避免外壳加工误差导致镜头被挤压偏移，影响成像光轴的位置精度。这类广角摄像头模组的结构设计充分平衡了通用性与专用性，既保留了开源硬件平台的标准安装接口，又通过紧凑的结构设计减少了占用的安装空间，对于做嵌入式视觉类项目的结构工程师来说，不需要从零开始设计摄像头的固定结构，只需要按照模组的实际外形尺寸预留安装位，就能快速完成视觉部分的结构集成，大幅降低项目的结构开发周期。在做结构装配验证时，要注意FPC排线的弯折半径，排线从接口引出后需要保持至少5mm的平直段再进行弯折，避免弯折角度过大导致排线内部的信号线断裂，同时在结构设计时要给排线预留足够的走线空间，不要让排线被其他结构件挤压，影响信号传输的稳定性。镜头座与PCB基板之间采用定位柱加胶粘的固定方式，能保证镜头光轴的垂直度在常规振动场景下不会发生偏移，满足多数移动类机器人项目的使用要求，不需要额外增加镜头压圈等固定结构。
