带密码键盘的Blackboard门禁读卡器结构设计

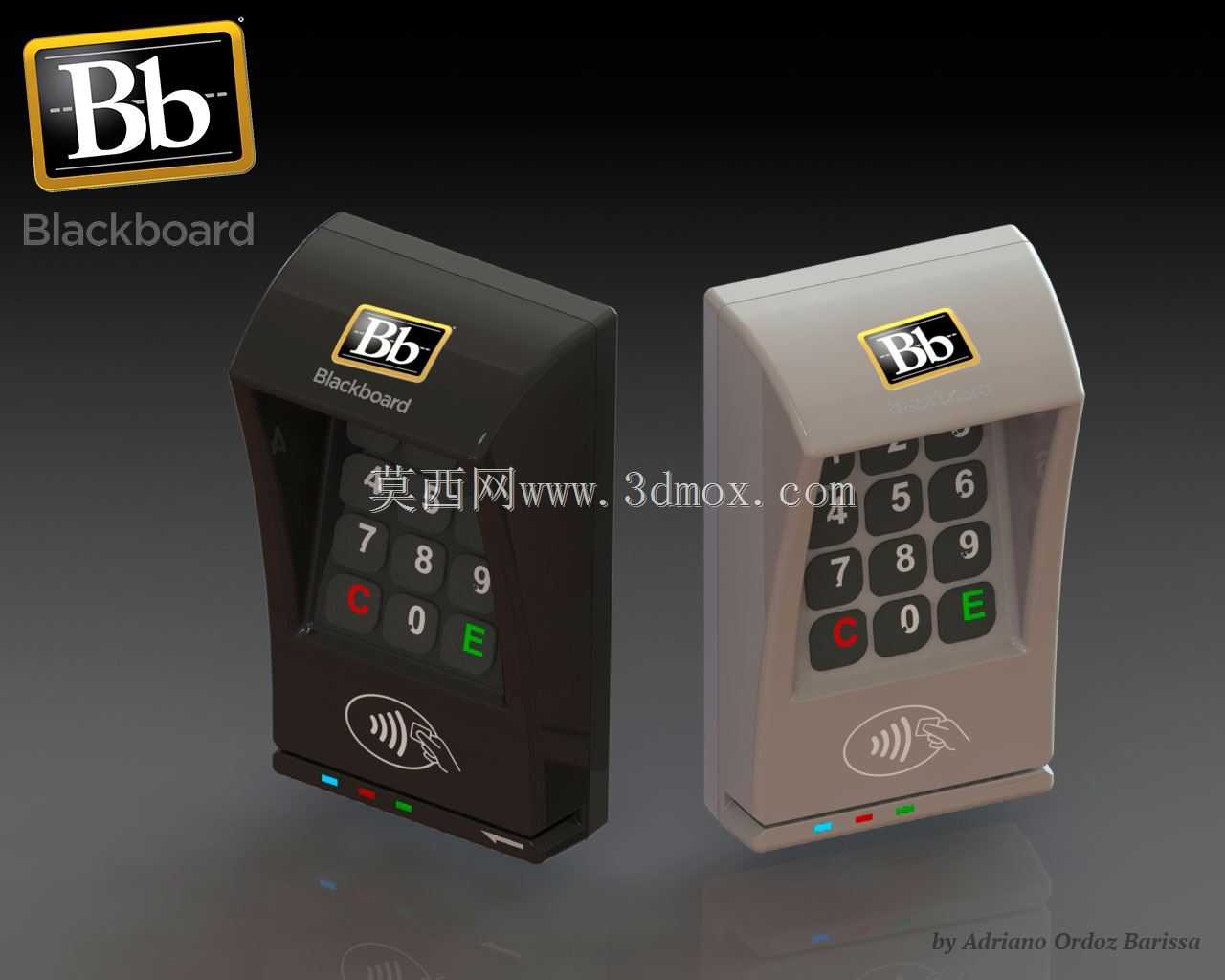

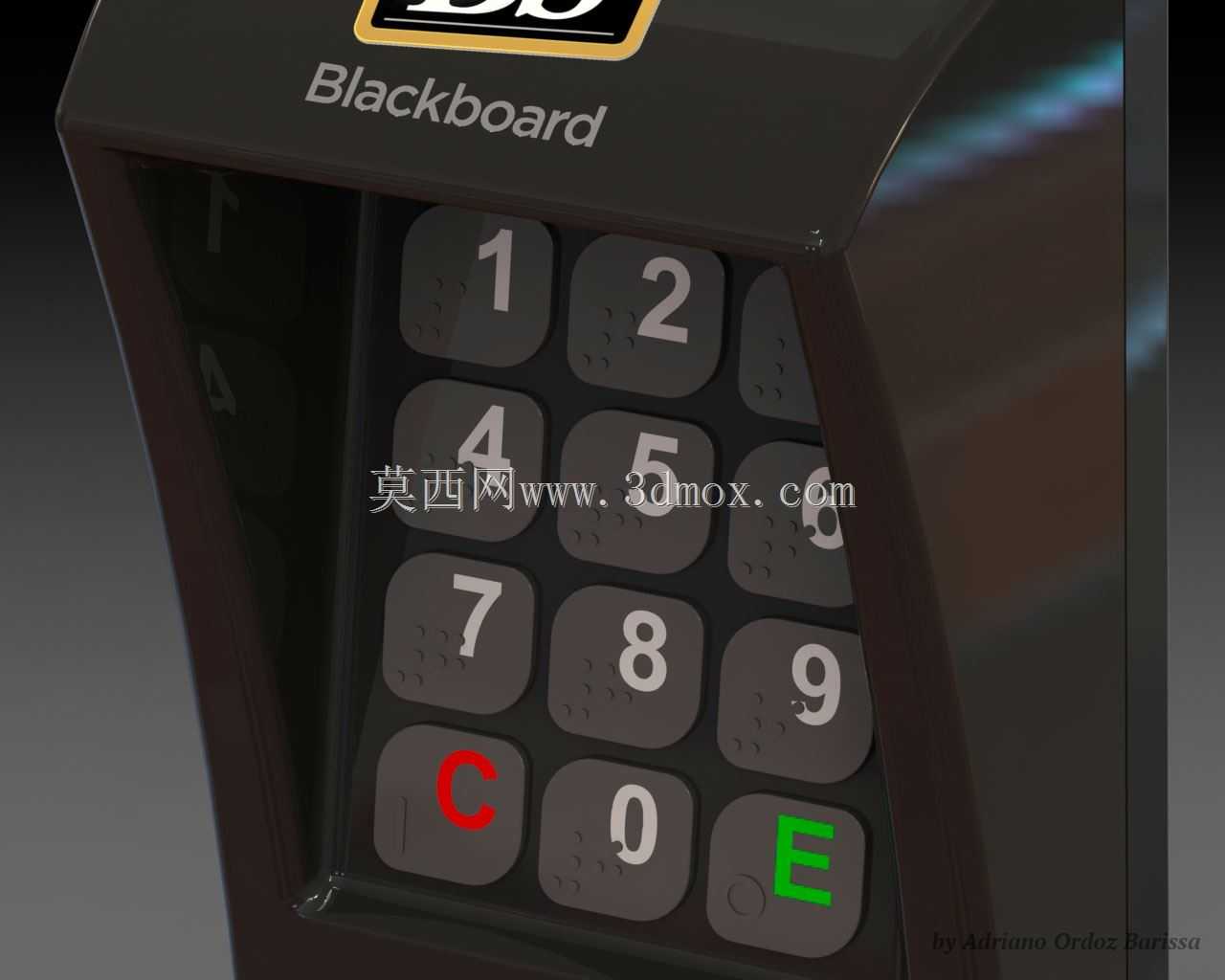

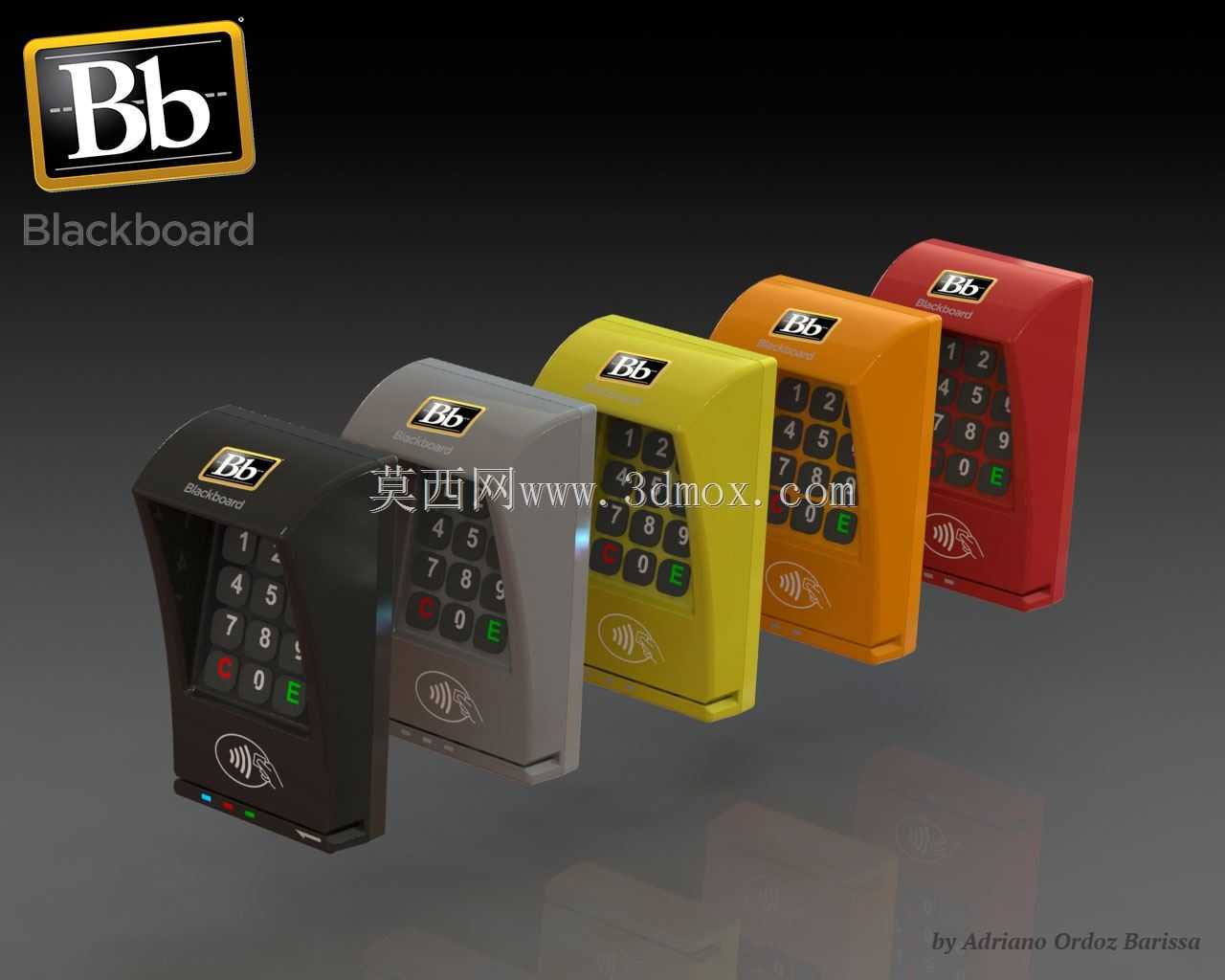

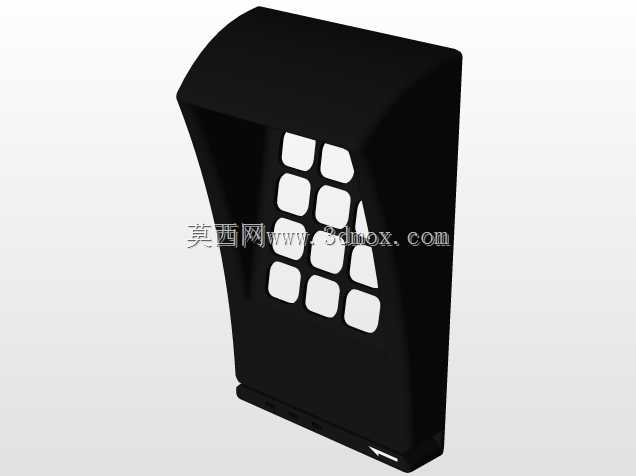

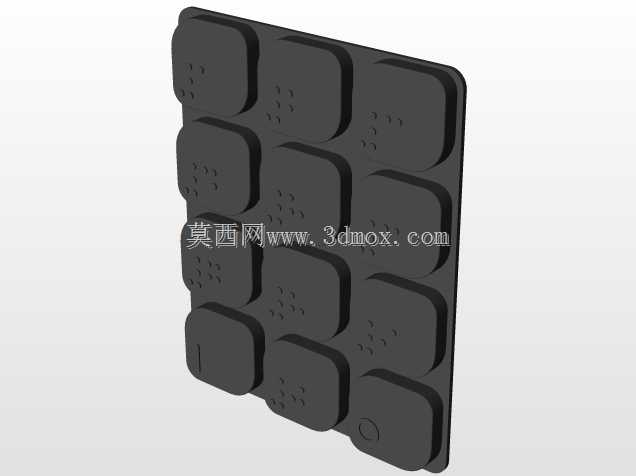

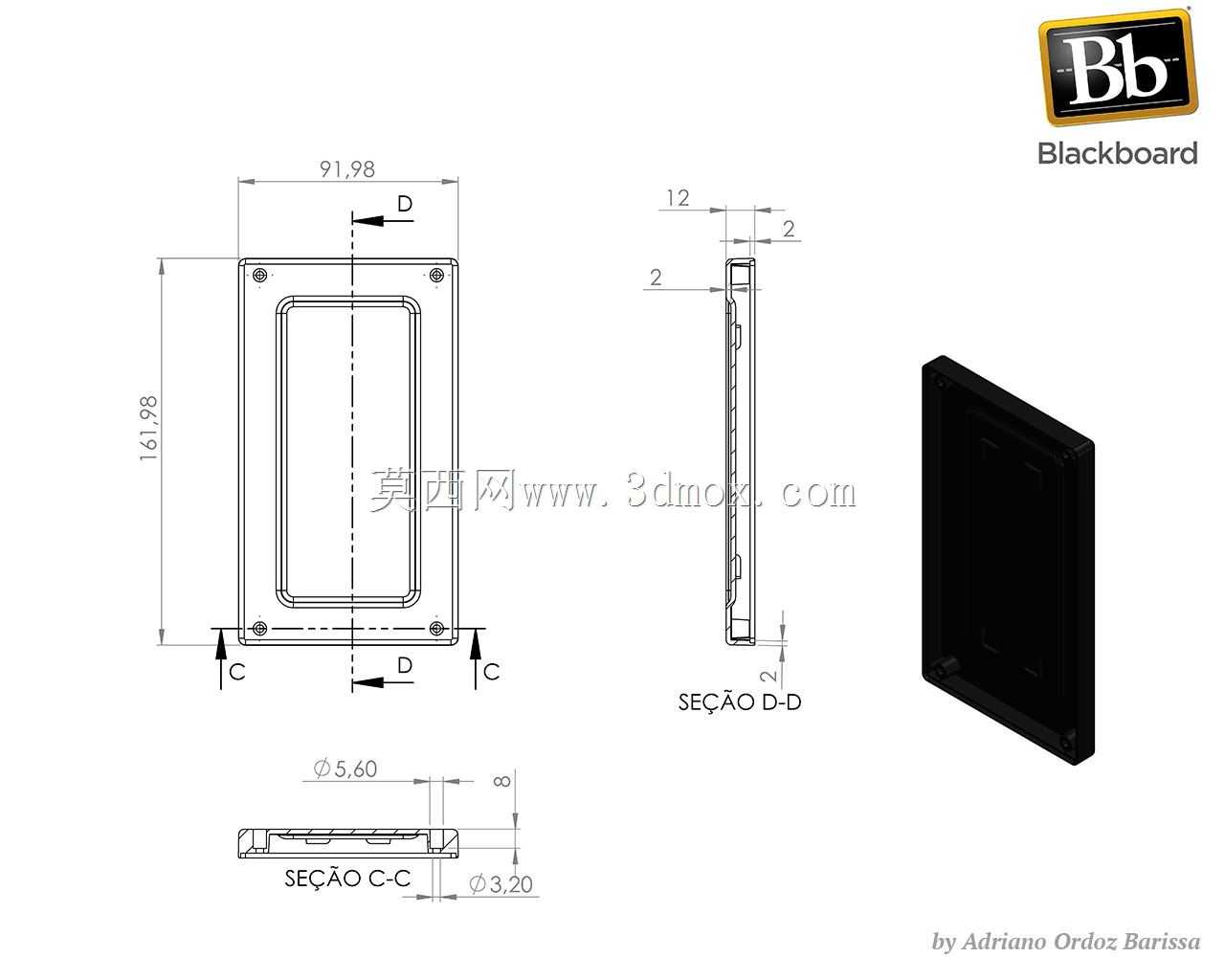

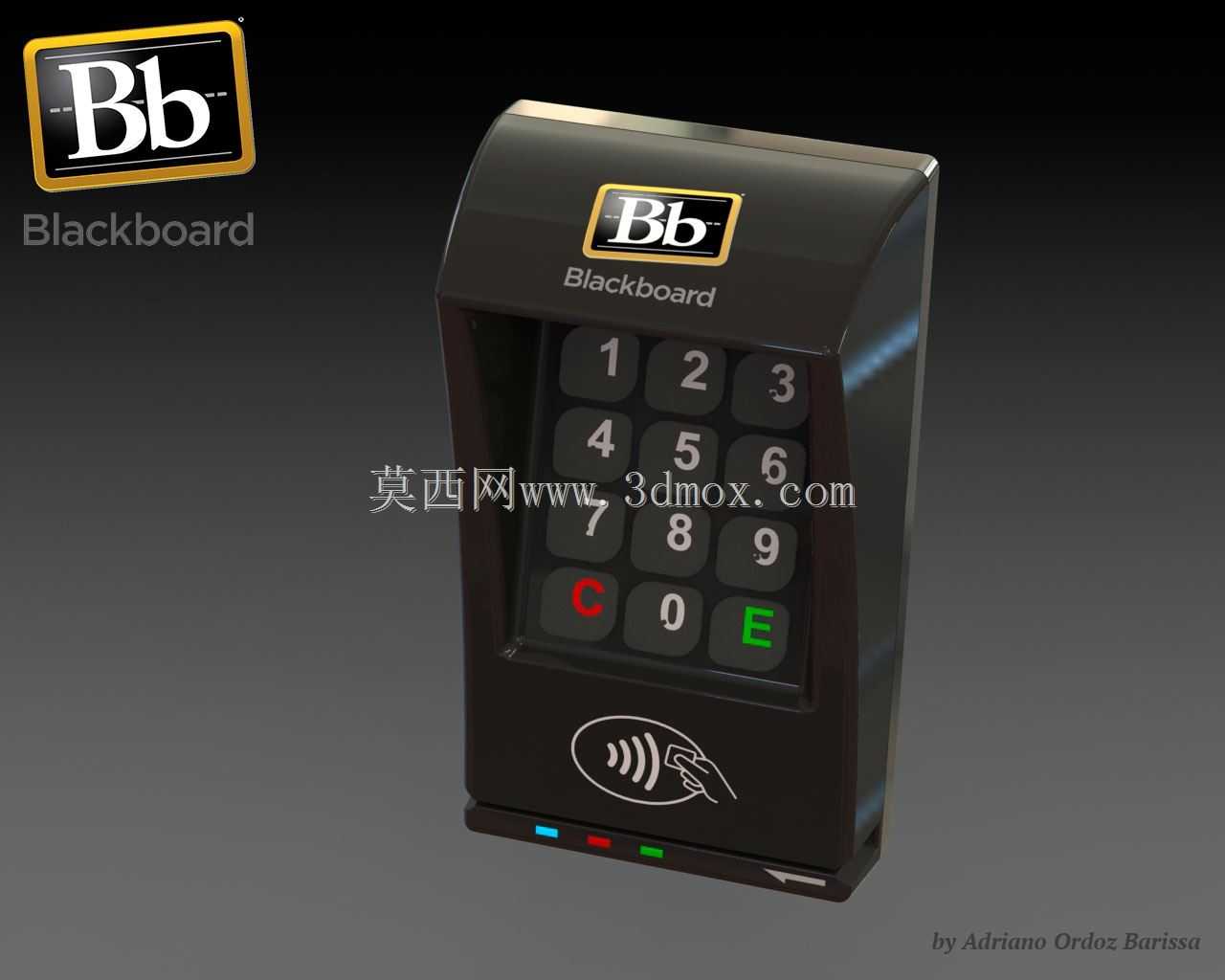

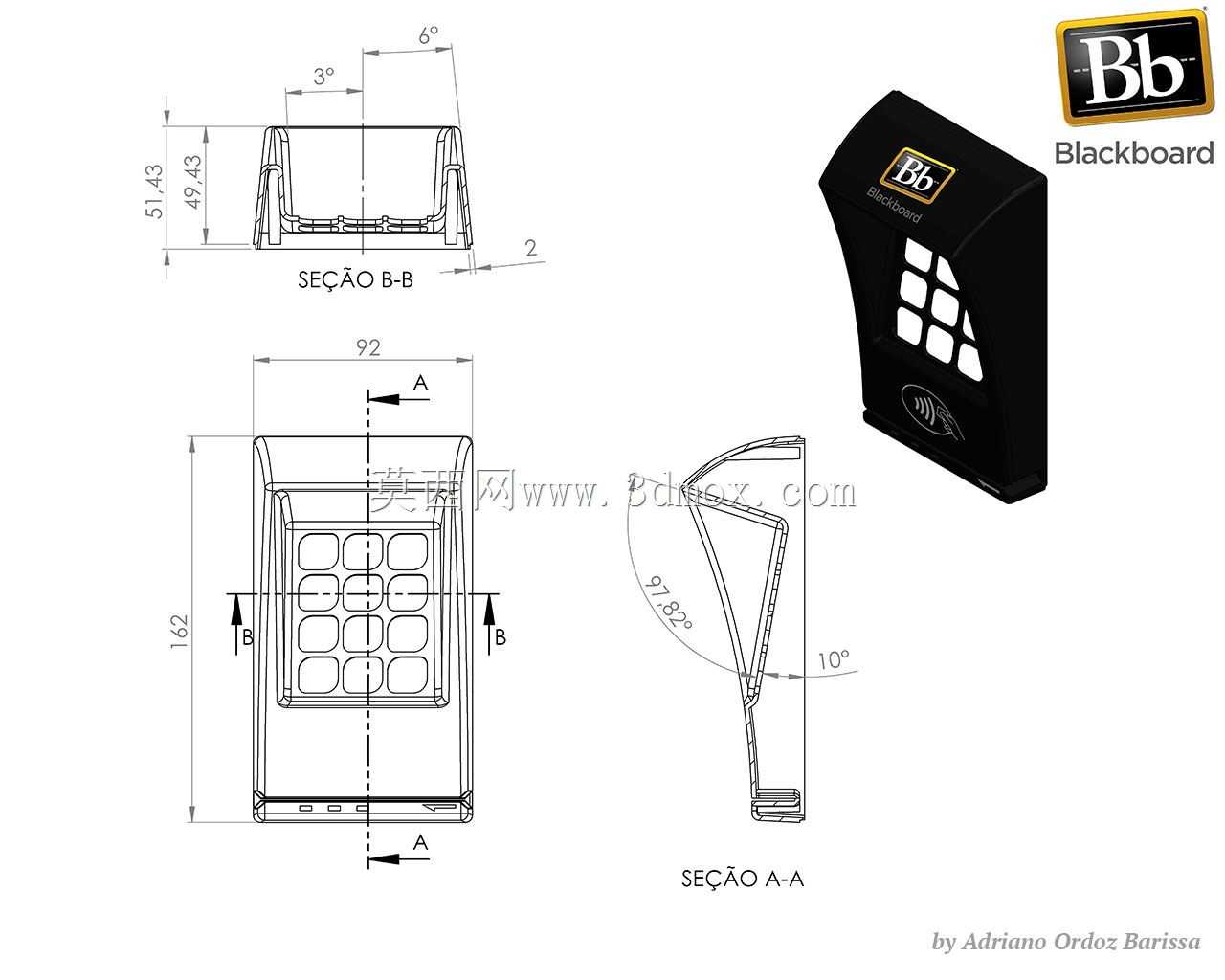

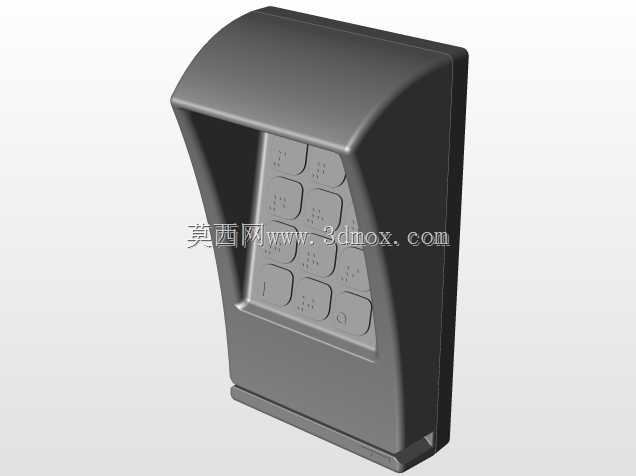

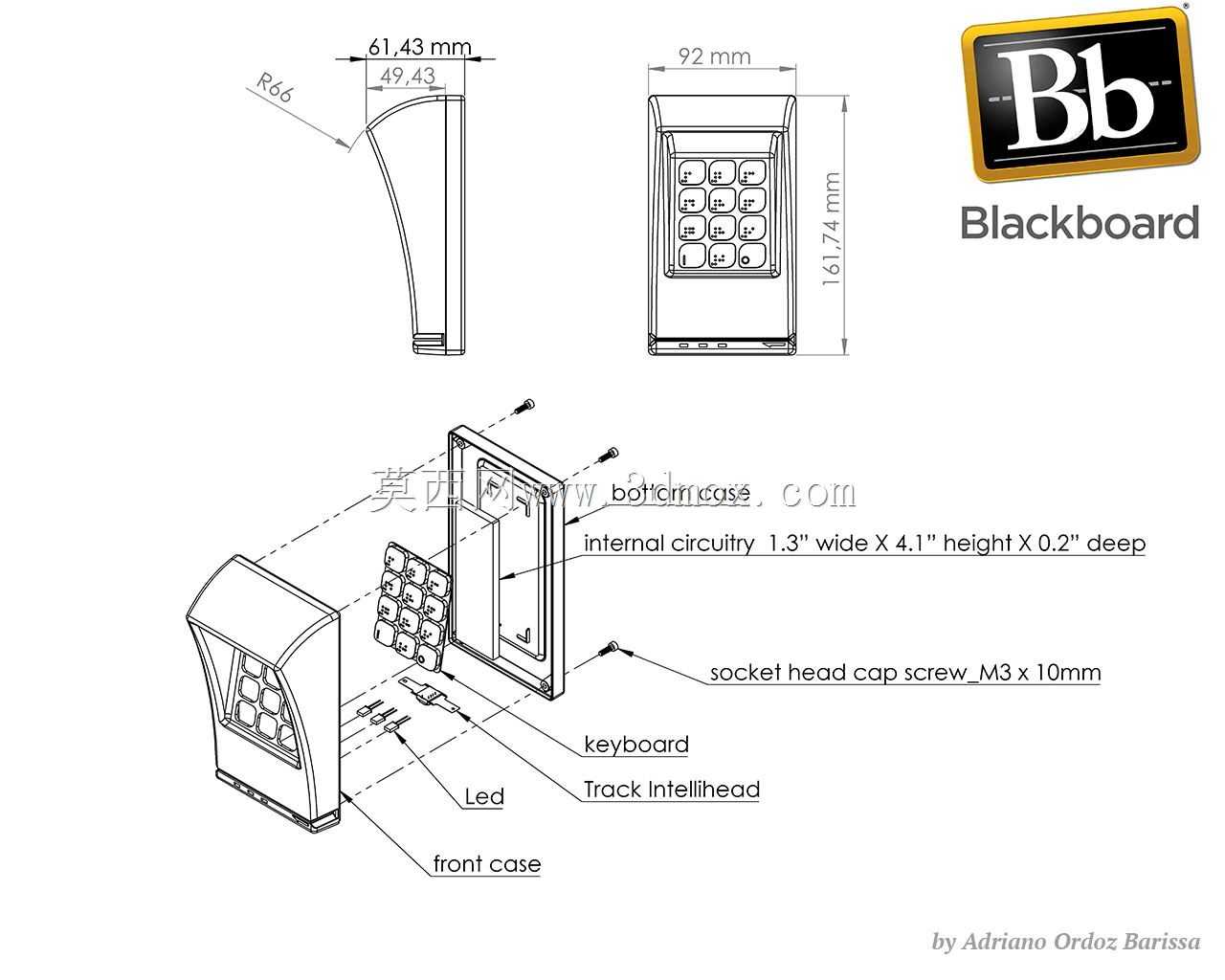

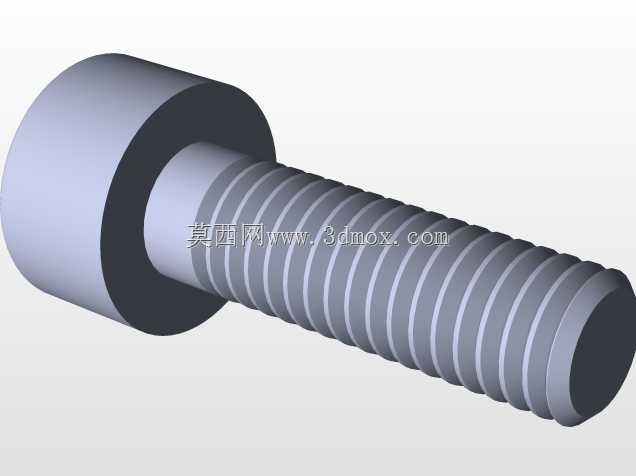

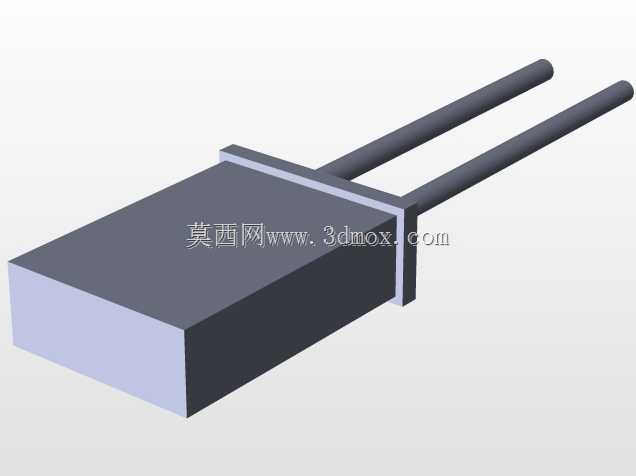

这款带密码键盘的门禁读卡器，主要面向校园、写字楼、园区等需要身份核验的出入口管控场景，适配Blackboard校园一卡通系统的使用需求，可同时支持非接触式IC卡感应识别与密码输入两种核验方式，解决单一读卡模式下忘带卡无法通行的痛点。从结构设计来看，整机外壳采用聚合物注塑成型的分体式装配结构，分为前操作面板与后安装底座两部分，前壳做了微弧面的人体工学倾斜设计，当设备安装在1.2-1.4米的常规墙面安装高度时，用户站立操作按键时视线可自然落在键盘区域，无需刻意低头调整视角，按键区域做了0.8mm的下沉式边界设计，可避免日常误触，同时按键采用凸起式硅胶材质，按压反馈清晰，盲操作时也能通过按键表面的凹凸标识快速定位数字键位。设备正面上方预留了品牌标识的安装位，下方集成12位标准电话式按键矩阵，包含0-9数字键以及取消、确认两个功能键，按键下方设置非接触读卡感应区，感应区做了丝印标识提示用户刷卡位置，感应距离控制在3-5cm，可有效避免邻道干扰问题，读卡区下方设置三个状态指示灯，从左到右分别对应电源、读卡成功、核验失败三种状态，不同状态下指示灯以不同颜色常亮或闪烁提示，用户无需凑近查看屏幕即可快速知晓核验结果。内部腔体的结构设计充分考虑了电路板的安装空间，预留了主控板、读卡线圈、按键排线的固定柱位，腔体边缘做了1.2mm宽的止口结构，前后壳装配后可达到IP54级别的防尘防水能力，适配半户外的安装场景，避免雨水、灰尘进入腔体内部损坏电路元件。后安装底座设计了标准86盒安装孔位，可直接适配国内通用的墙面暗装接线盒，无需额外开孔改造安装基面，底座与前壳采用卡扣加螺丝的双重固定方式，既可以提升装配效率，也能避免非授权人员随意拆卸设备。整机外形尺寸控制在120mm*80mm*25mm的范围内，突出墙面的厚度仅25mm，不会对通道通行造成剐蹭阻碍，外壳边角全部做了R3的圆角处理，避免尖锐边角磕碰过往行人。两种配色的外观设计可适配不同装修风格的安装场景，黑色款适配深色系的门体与墙面，浅灰色款适配浅色系的公共区域装修，两种配色的内部结构完全通用，仅外壳配色做区分，可减少开模数量降低生产制造成本。在结构可靠性设计上，按键区域做了0.5mm的加厚处理，可承受超过10万次的按压测试，读卡感应区的线圈安装位置距离外壳内壁预留2mm的间隙，避免金属外壳对读卡信号造成屏蔽，设备底部预留了引线孔位，接线完成后可通过防水胶圈密封引线间隙，进一步提升设备的环境适应能力。
