激光切割急诊医用插管防护盒结构设计

这款插管操作防护盒的设计初衷，是为急诊气道操作场景提供物理气流阻隔屏障，适配床旁狭小操作空间的快速部署需求，整体采用平板拼接结构，所有板材零件均可通过激光切割工艺一次加工成型，无需额外开模，加工完成后可通过板材预设的卡扣结构徒手组装，无需焊接或额外紧固件，满足应急场景下快速生产、快速装配的使用要求。

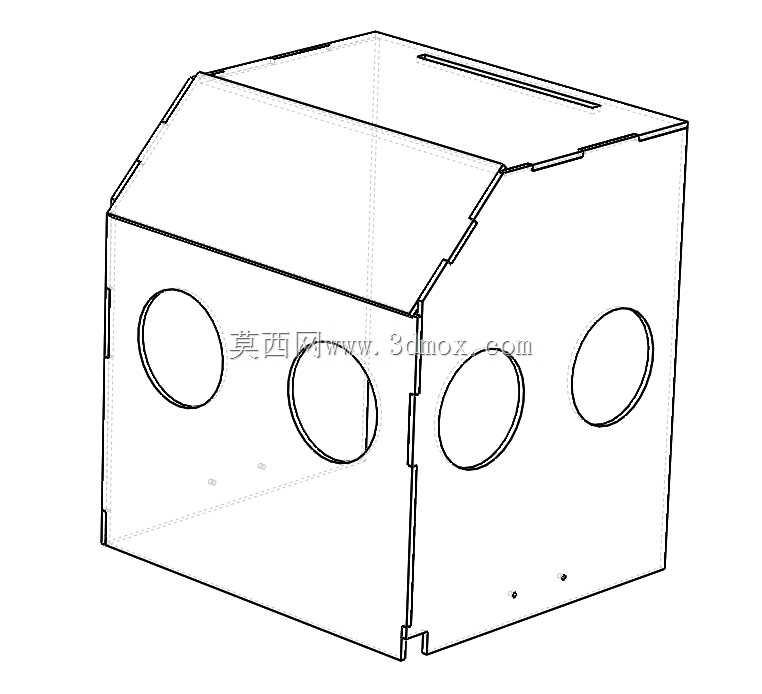

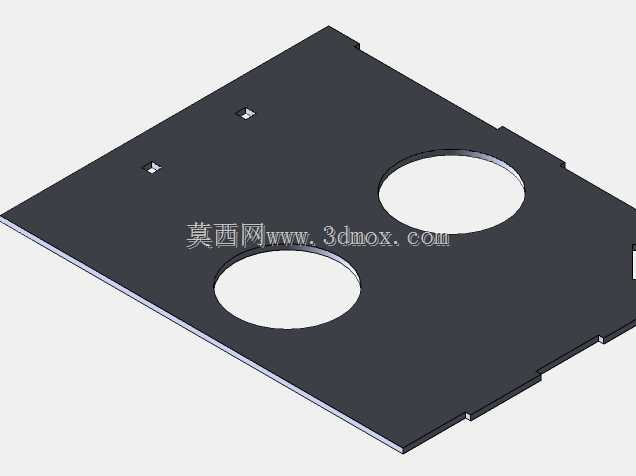

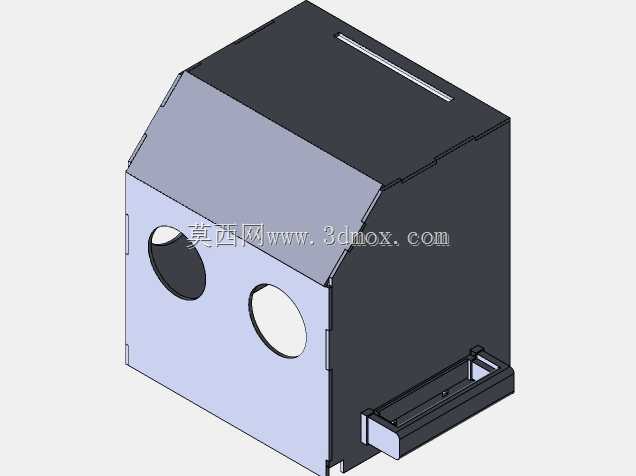

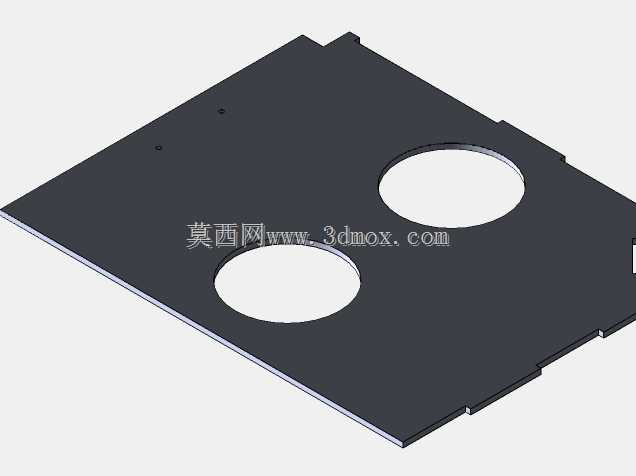

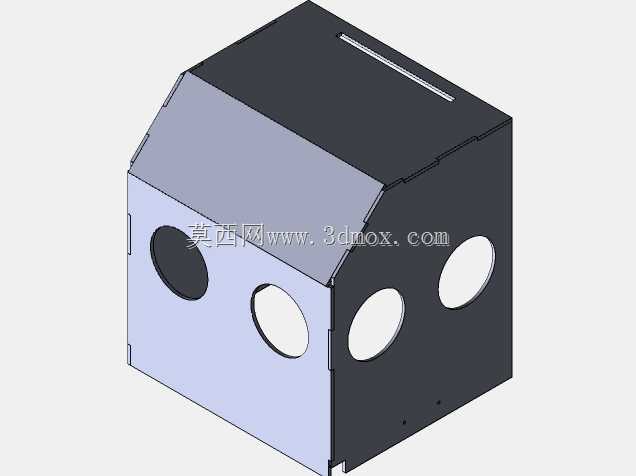

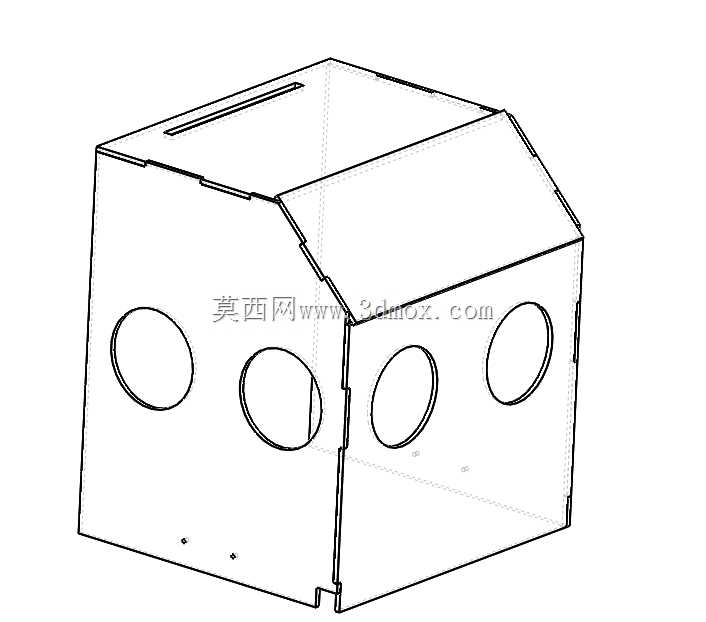

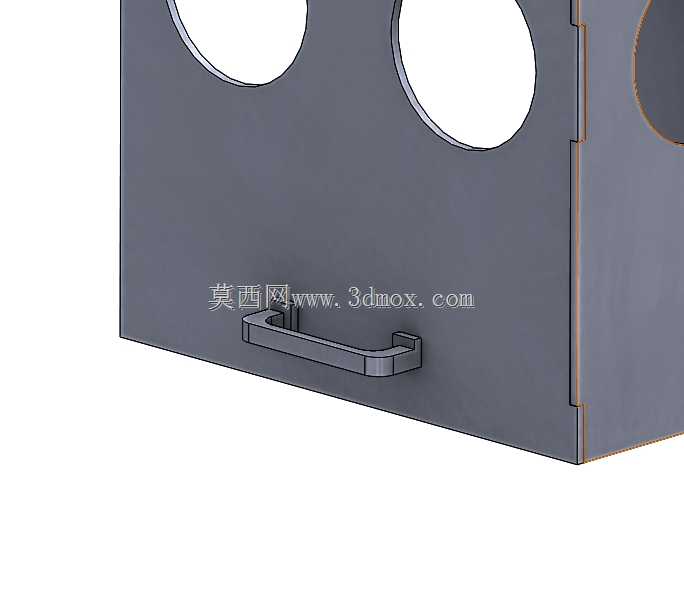

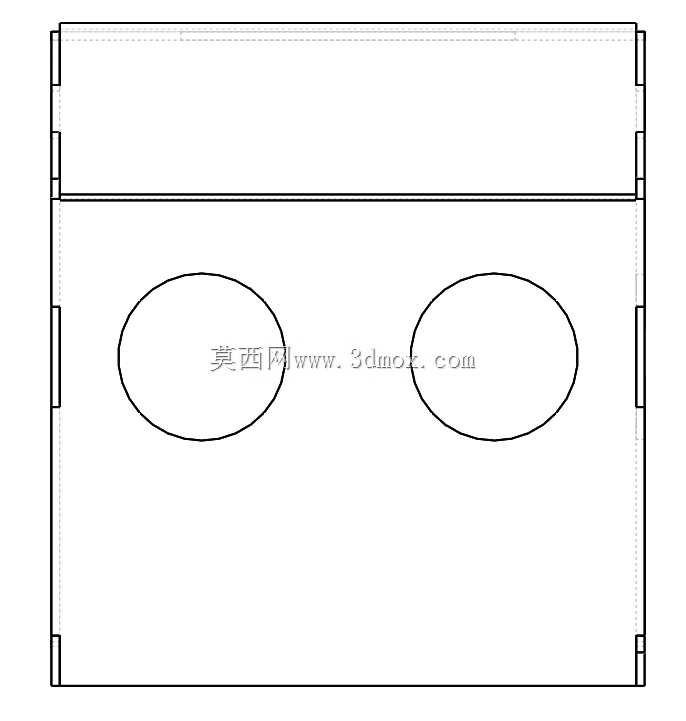

从实际使用场景出发，急诊气道插管操作过程中，患者气道开放瞬间会产生携带气溶胶的呼出气流，无防护状态下直接暴露会大幅提升操作医护的职业暴露风险，这款防护盒可直接罩于患者头胸区域，将开放气道产生的气溶胶气流限制在盒体内部空间，避免气流直接向操作区域弥散。盒体正面开设四个圆形操作孔，孔径适配医护佩戴多层医用手套后的手臂操作范围，孔位布局对应插管操作时的站位分工：居中两个孔位供主操作者完成喉镜置入、导管推送的核心操作，两侧孔位供辅助人员完成递取器械、固定患者头部、连接供氧管路等辅助操作，孔位边缘做圆弧过渡处理，避免长时间操作时剐蹭防护服或手术衣面料。

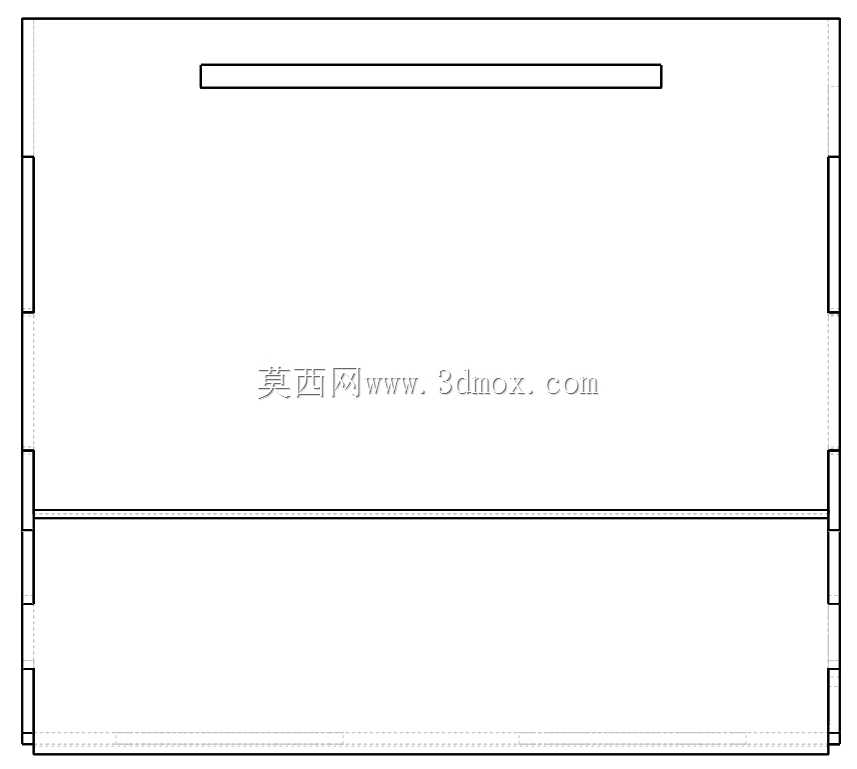

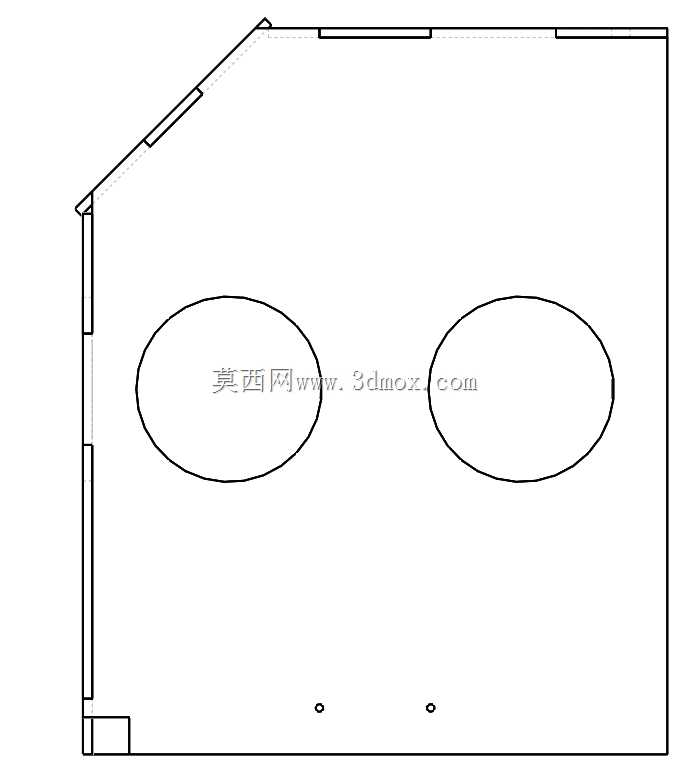

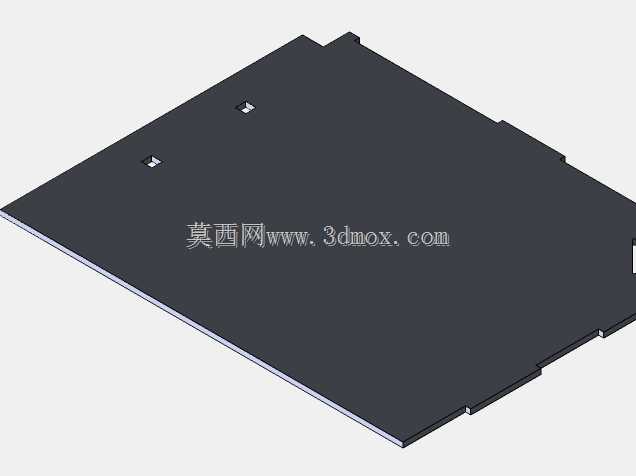

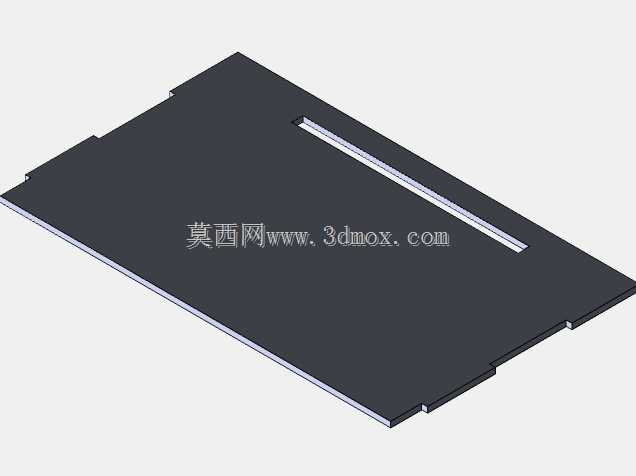

盒体顶部采用斜切面设计，斜面上预留长条形开槽，可适配透明防护膜的快速固定，开槽位置避开操作者视线方向，保证主操作者可通过斜面区域获得无遮挡的患者口咽部视野，同时斜面结构可引导盒体内上升的气溶胶气流沿斜面导向盒体后侧，避免气流直接向正面操作者面部方向流动。盒体底部为开放式结构，可直接适配急诊平车、抢救床的床垫边缘，放置时无需挪动患者体位，直接从患者头侧平移罩入即可完成部署，底部边缘预留小直径定位孔，可配合一次性医用胶带将盒体与床面床垫做临时固定，避免操作过程中盒体移位。

结构设计上，所有拼接卡扣均采用等宽缝隙配合的止口结构，板材厚度统一适配常用的透明亚克力或硬质PVC板材，拼接后缝隙控制在0.1mm以内，可有效阻挡气溶胶从拼接缝隙溢出，同时卡扣的插拔力经过适配，既保证组装后结构稳定，不会因轻微碰撞散架，也可在使用完成后快速拆解，按医疗废物处置要求做销毁处理。盒体内部预留的空间可容纳常规成人患者的头颈部及上胸部区域，内部净空高度满足患者佩戴吸氧面罩、无创呼吸机面罩时的空间需求，不会对患者面部造成压迫，同时盒体后侧预留管路缺口，可方便吸氧管、呼吸机管路、监护仪导线从盒体后侧穿出，不影响常规监护与供氧设备的连接使用。

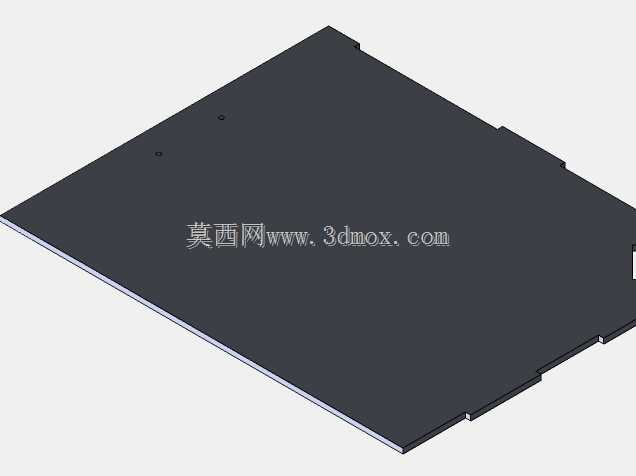

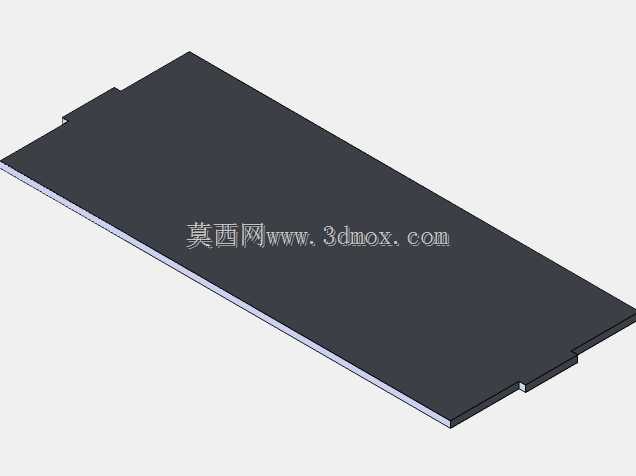

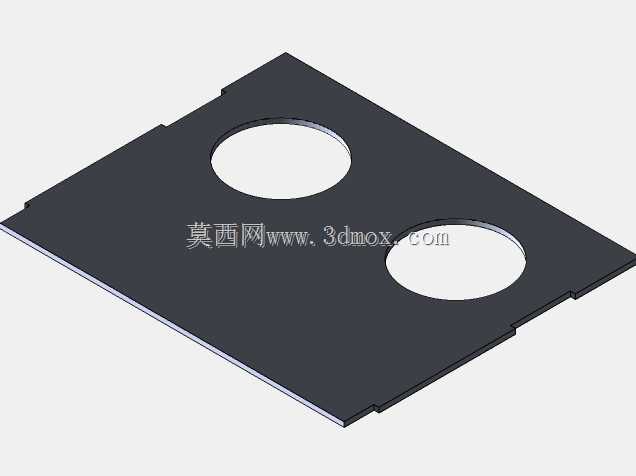

从加工适配性角度，所有板材零件展开后均为平面轮廓，无曲面或折弯需求，激光切割时可整板套料加工，材料利用率可达90%以上，适合应急状态下的批量快速生产，加工完成的平板零件可堆叠存放，占用仓储空间极小，运输时可整包配送至使用科室，使用前临时组装即可，无需提前组装占用存储空间。设计过程中充分考虑了不同操作习惯的适配性，操作孔的孔位高度对应普通病床高度下操作者手臂自然下垂的操作高度，操作者无需抬臂或弯腰即可完成全部插管操作，降低长时间操作的肢体疲劳度，盒体整体重量控制在单块板材可承受的范围内，组装后整体重量不超过2kg，单人即可完成搬运、部署、拆解的全流程操作，无需额外人力配合。
