单串锂电池保护板结构设计方案

项目分类:3D模型 发布时间:2021-10-12 ID:315799
  • 单串锂电池保护板结构设计方案

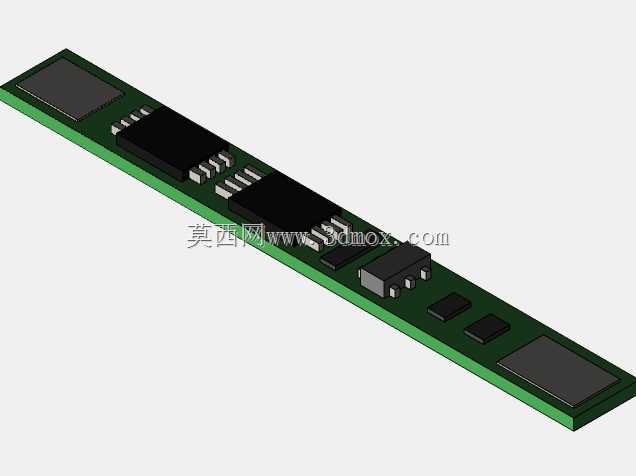

在消费类便携电子、小型储能模组、电动工具附属供电单元的设计环节里,单串锂电池的充放电管控一直是结构与电气设计协同的高频场景,这款长条形的保护板结构,正是针对窄长型电池包的安装空间做的适配设计。不同于常规方形保护板的布局,这款板件采用狭长式PCB布线,整体轮廓顺着圆柱电芯并排排布或者长条软包电芯的侧边间隙走形,不需要额外在电池包端部预留方形安装位,能直接贴装在电芯组的侧面空隙里,最大化利用电池包内部的冗余空间,对于内部空间局促的长条型供电产品,比如手持测温设备、长条型便携照明灯具、小型电动螺丝刀的内置电池包来说,这种布局能大幅降低包体整体的截面尺寸,不需要为了容纳保护板额外加宽包体外壳。从板上元件的排布逻辑来看,大电流通路的MOS管沿着板件长轴依次排布,散热焊盘直接延伸到PCB表层的露铜区域,在持续过流的时候,热量能顺着长板的基材均匀散开,不会出现局部热量堆积的问题,毕竟单串锂电池的保护板持续工作电流普遍在数安到十数安区间,狭长布局的散热路径比集中布局的方板更长,热分布更均匀,能避免单颗MOS因为局部过热触发过温保护。板端的采样电阻布置在电流输入输出端的邻近位置,采样走线做了差分等长处理,避免大电流通路的线阻干扰电流采样精度,毕竟过流保护的阈值准确性直接关系到电芯和后端负载的安全,采样精度偏差过大要么会触发误保护影响设备正常使用,要么会出现过流未及时切断引发电芯过热风险。接口部分没有采用立式插针,而是选用了贴片式的焊盘,直接通过镍片与电芯正负极、输出引线焊接,整体装配完成后板件表面没有凸起的插针元件,整体厚度控制在PCB基材加贴片元件的总厚度范围内,贴装在电芯侧面的时候,不会因为元件凸起顶到电池包的外壳内壁,也不需要在外壳上做避让凸台,能让电池包的外壳内壁保持平整,降低外壳注塑的结构复杂度。在安装边界的设计上,板件的四个角做了圆弧过渡处理,没有尖锐的直角,避免装配过程中板角刺破电芯的外包绝缘层,板件边缘与元件焊盘之间预留了足够的爬电距离,表层除了焊盘和必要的露铜散热区之外,全部覆盖阻焊层,在贴装到电芯侧面的时候,只需要在板背贴一层薄薄的青稞绝缘纸,就能满足绝缘防护要求,不需要额外加装绝缘护套,减少装配的物料种类和工序步骤。板上的IC布置在两个MOS组之间的位置,远离大电流通路的发热区,避免MOS工作时的温升影响IC的采样精度,毕竟保护IC的电压、温度采样参数如果受周边热源影响出现偏移,会直接导致保护阈值出现偏差,比如过充保护电压偏移过高,会导致电芯充电过压引发安全隐患,偏移过低又会导致电池容量无法充分利用。从实际应用的适配性来看,这种长条形保护板不需要额外的固定支架,直接通过双面耐高温胶就能粘贴在电芯侧面,两端的焊盘直接与镍片焊接固定,装配工序比带支架的方板更简单,适合批量自动化产线的装配作业,在批量生产的时候,点胶、贴装、焊接的工序都可以顺着流水线的直线路径完成,不需要转向或者调整工件角度,能有效提升单工位的装配效率。针对不同容量的单串电芯应用,这款板件的布线宽度做了冗余设计,大电流通路的铜箔厚度满足常规10A以内持续放电的载流要求,如果需要适配更大电流的应用场景,只需要在大电流通路的铜箔上增加镀锡层或者焊上薄铜带就能提升载流能力,不需要重新改版设计PCB,能覆盖从几百毫安时的小型数码产品电芯到几安时的动力类单串电芯的保护需求。板上预留的测试点沿着板边一字排开,在产线测试的时候,测试探针可以直接顺着板边下压接触测试点,不需要调整探针的排布位置,能适配常规的单排测试治具,降低产线测试治具的改造成本。
