Arduino MIDI蓝牙套件防护外壳结构设计

这款外壳是针对Arduino平台搭建的MIDI蓝牙功能套件开发的专属防护结构，主要面向电子音乐制作、嵌入式交互开发场景下的硬件集成需求，解决零散模块裸露易受磕碰、接线杂乱影响使用的实际问题。在小型现场演出、工作室调试、便携音乐创作等场景中，集成了蓝牙传输、MIDI信号处理的Arduino套件常需要频繁移动接线，裸露的电路板容易受外力拉扯导致引脚脱焊，也容易因灰尘、泼溅造成电路短路，这款外壳的设计初衷就是为整套功能模块提供稳定的安装承载与防护。

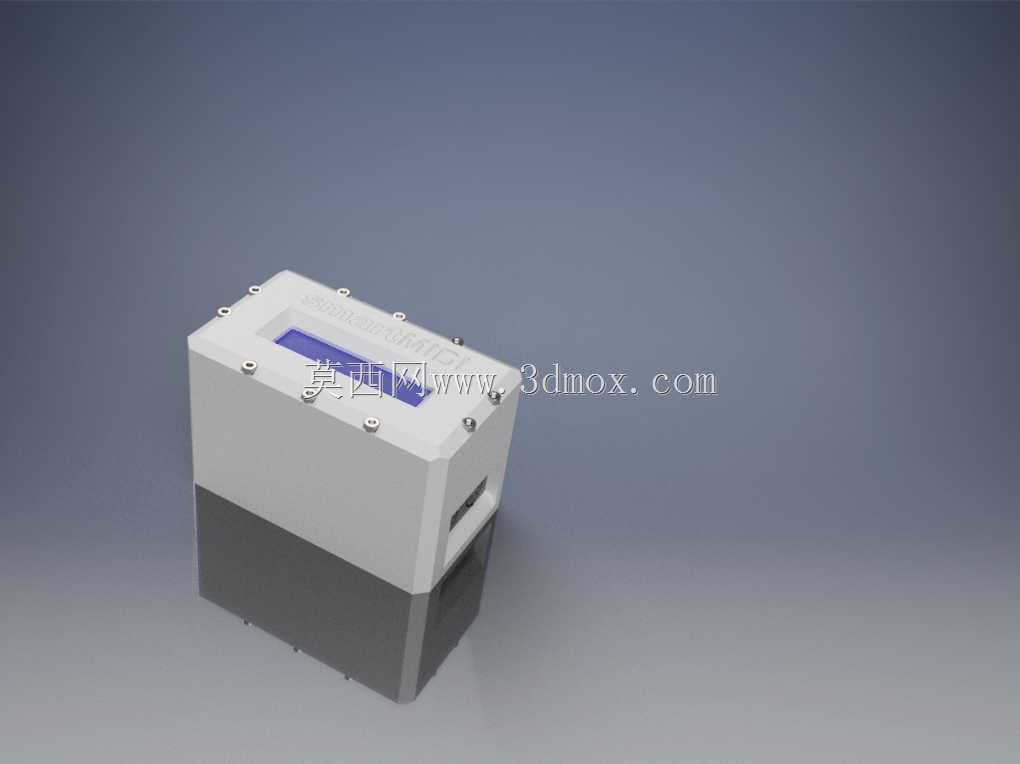

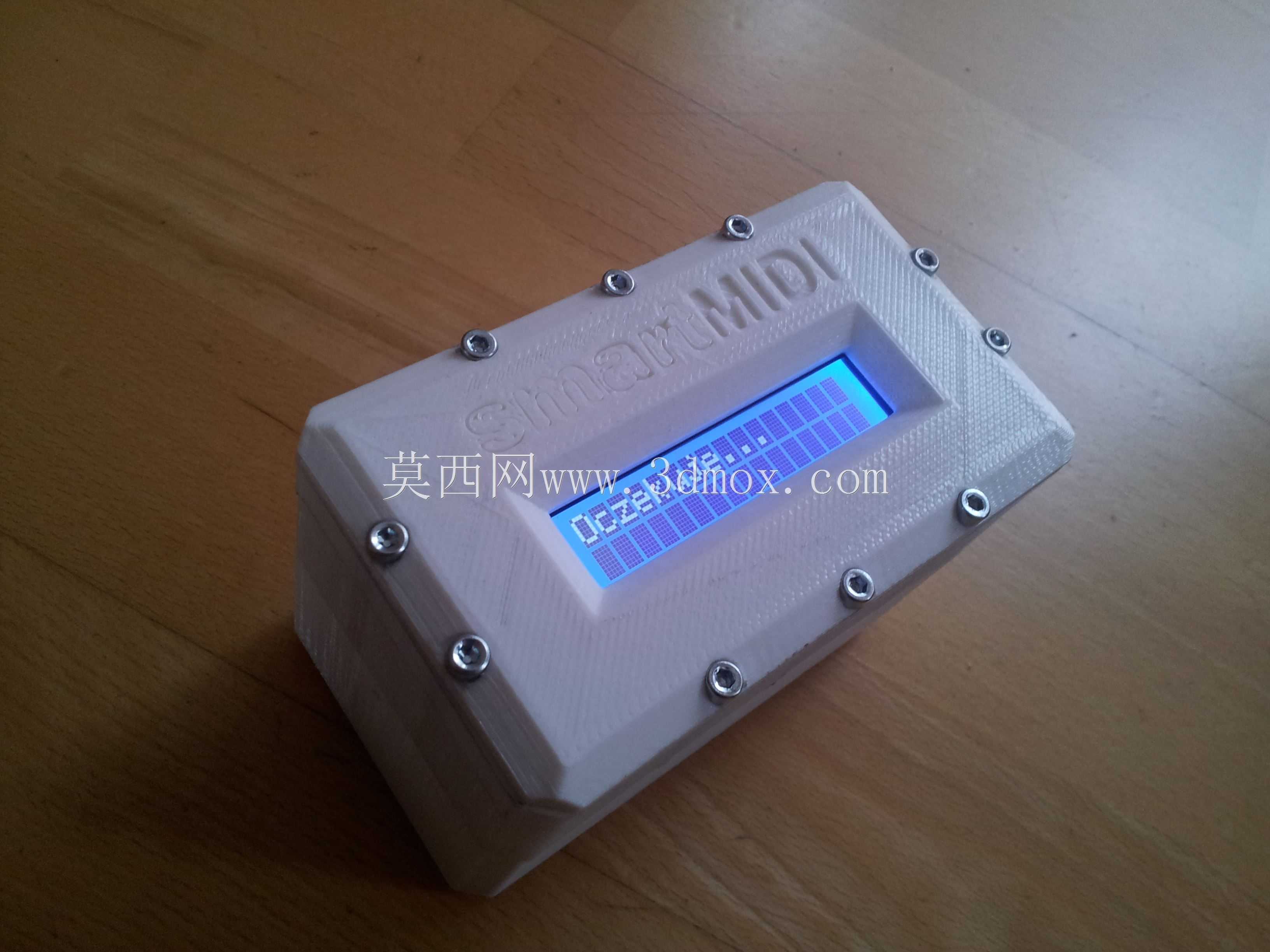

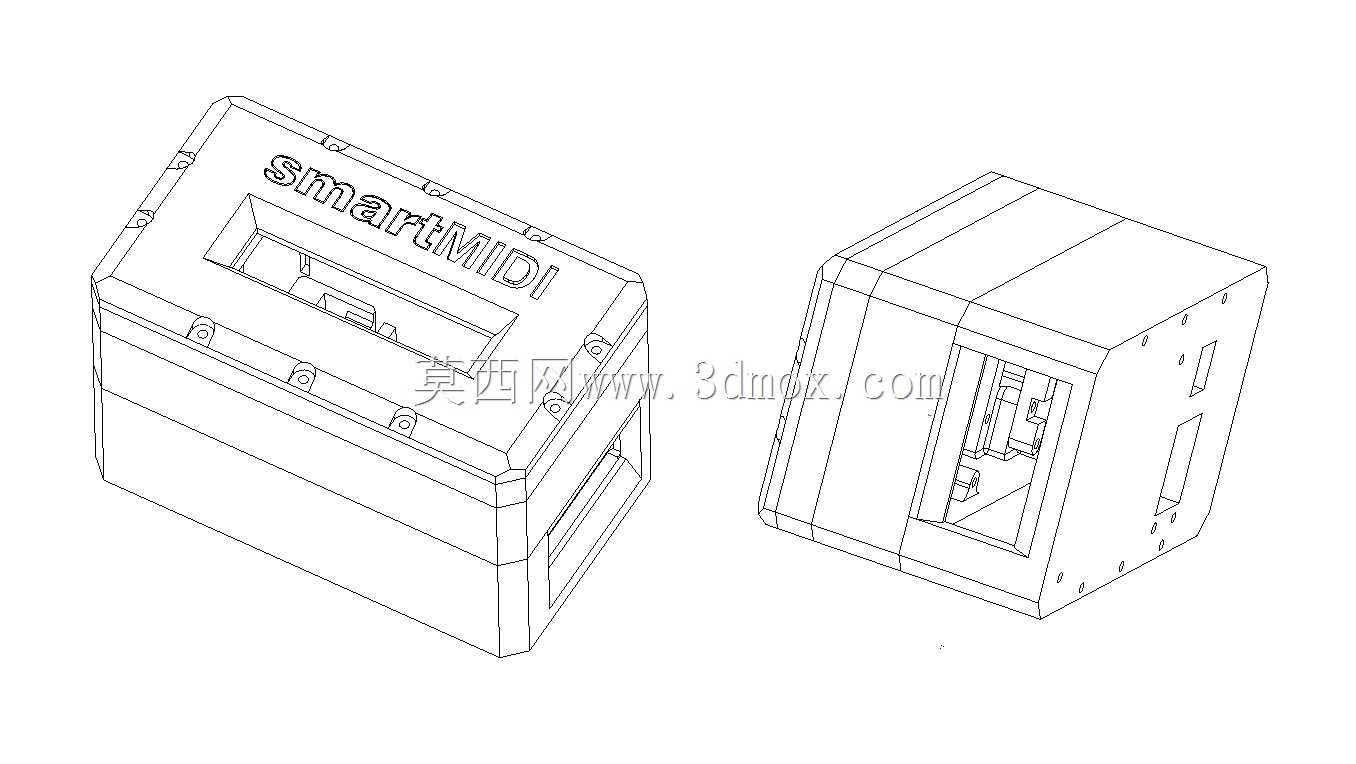

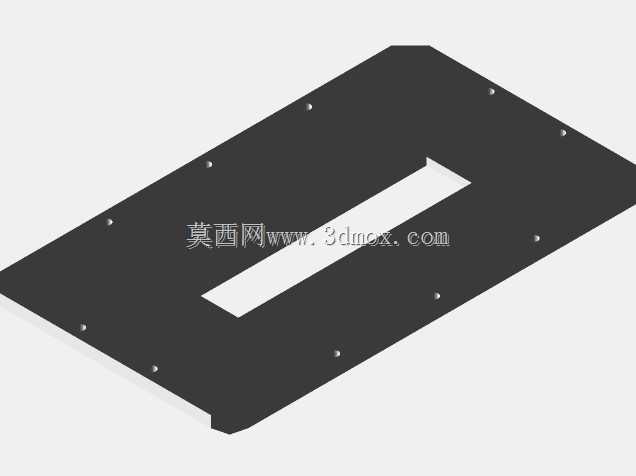

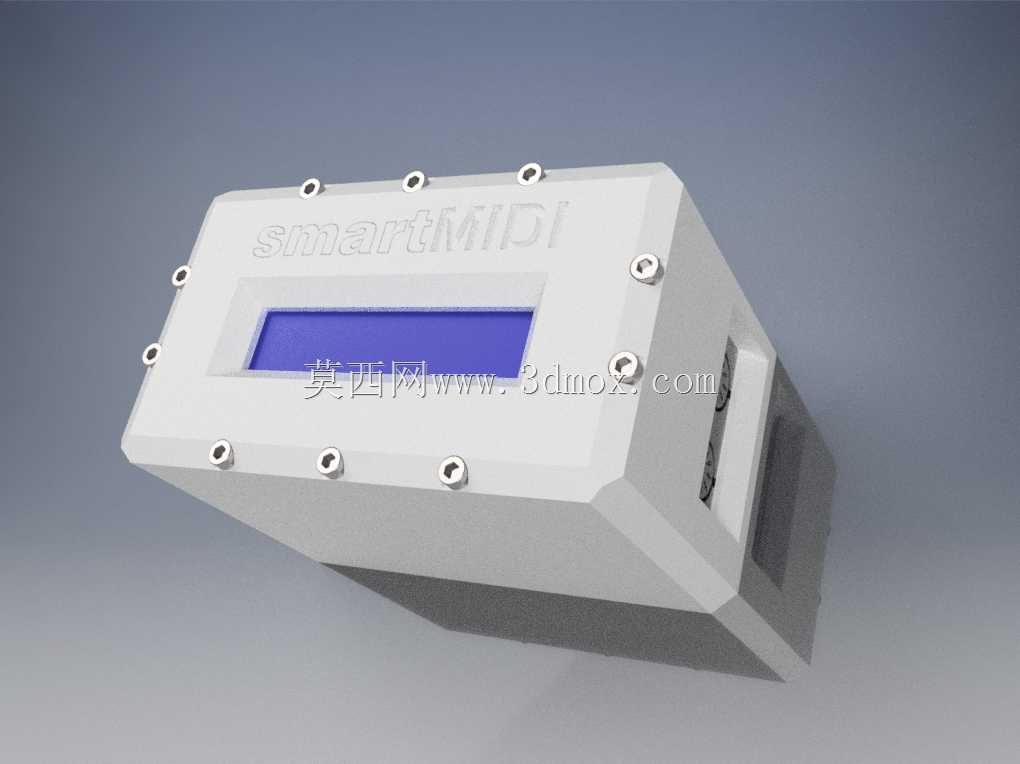

从功能特性来看，外壳预留了对应LCD显示屏的开窗位置，正面的矩形开口刚好匹配常用的1602字符屏安装尺寸，屏幕安装后与外壳表面齐平，既方便实时查看MIDI通道、蓝牙连接状态、参数配置信息，也能避免屏幕边缘受外力挤压碎裂。壳体边缘均匀布置的螺丝安装孔位，采用M2规格的自攻螺丝固定上下壳，合模后接缝均匀，没有突兀的凸起，握持移动时不会刮蹭线材或衣物。壳体侧面预留了接口避让槽，对应MIDI输入输出接口、蓝牙模块天线位置、电源接口的开孔尺寸经过反复校核，既不会因为开孔过大导致内部模块晃动，也不会因为开孔过小出现插接头无法完全插入的问题，日常插拔线材时不会剐蹭壳体边缘。

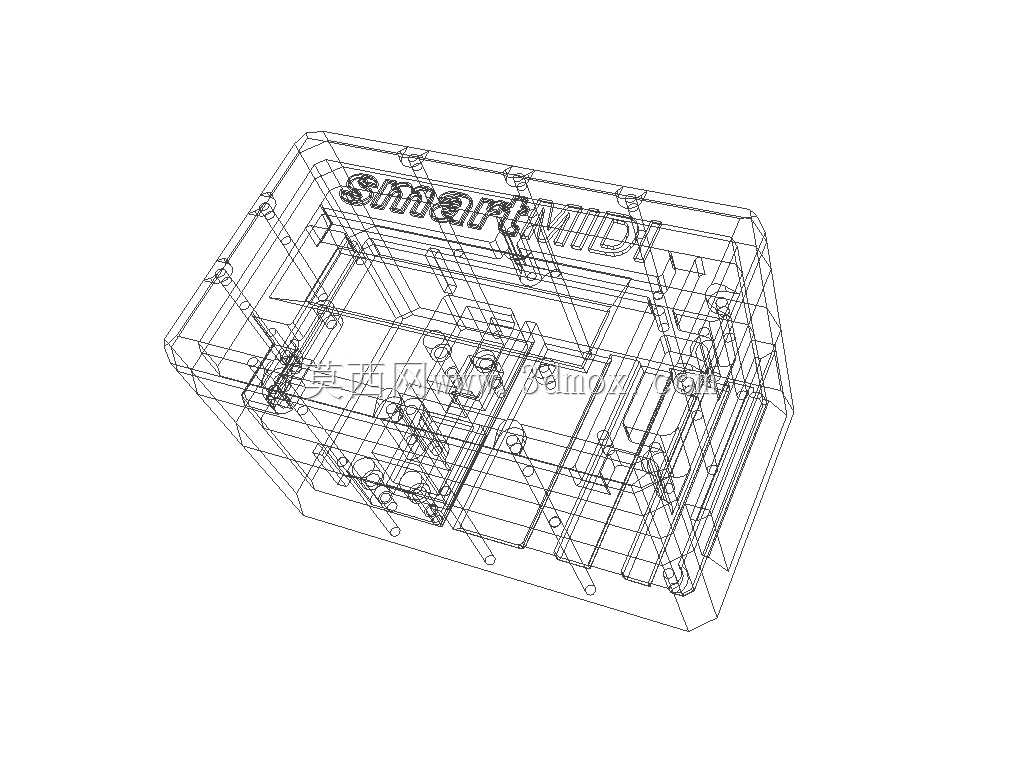

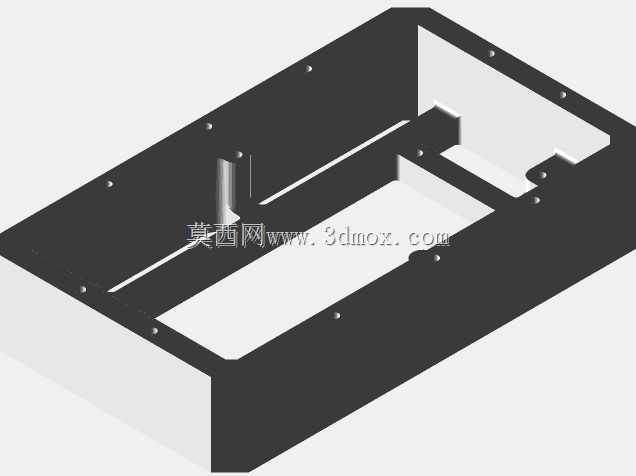

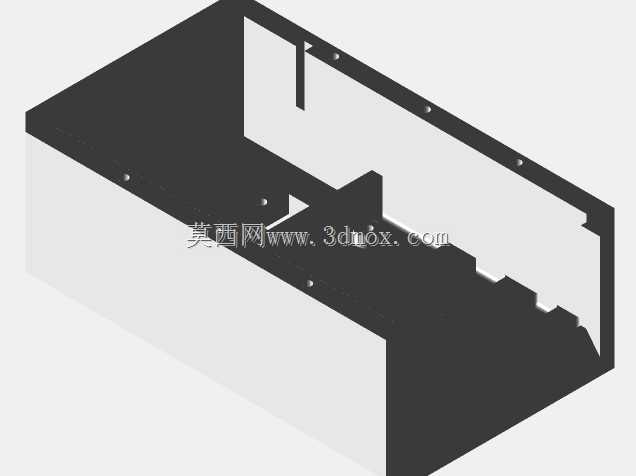

设计过程中优先考虑了内部空间的利用率，壳体内部做了对应Arduino控制板、MIDI转换模块、蓝牙模块的定位柱，不需要额外打胶就能将各个电路板卡在预设位置，避免模块在壳体内晃动移位，定位柱的高度经过计算，保证各个模块之间留有2mm以上的间隙，方便布线同时避免电路短路。供电部分对应9V叠层电池的安装位做了专属的卡槽，电池装入后被卡槽限位，不会因为设备晃动接触到电路板引脚，电池更换时只需要拆开上壳就能直接取出，不需要额外拆卸其他模块，日常维护更换电池的效率很高。

外形尺寸方面，整壳长度控制在120mm，宽度80mm，整体高度35mm，属于可以单手握持的尺寸范围，方便演出时手持操作或者放置在桌面的小型支架上，不会占用过多的工作台空间。安装边界上，壳体底部做了四个凸起的防滑脚垫安装位，粘贴橡胶脚垫后放置在光滑桌面不会滑动，底部也预留了壁挂安装的沉孔，需要固定在墙面、设备机架上时，可以直接通过沉孔用螺丝固定，不需要额外加装安装支架。壳体的边角做了R3的圆角处理，没有尖锐的棱角，日常携带放在背包里也不会刮坏包内其他物品，外壳表面做了细微的磨砂纹理处理，不容易残留指纹和划痕，长期使用也能保持整洁的外观。

在结构强度设计上，壳体壁厚设置为2mm，采用常见的工程塑料注塑成型就能达到足够的抗冲击强度，日常从桌面高度意外掉落也不会出现开裂的情况，屏幕开窗的边缘做了加厚的加强筋，避免按压屏幕时导致壳体边缘变形。上下壳的合模位置做了错位的止口结构，合模后能够起到一定的防尘防泼溅作用，少量的液体泼溅到壳体表面时，不会顺着接缝直接流入内部电路，提升了复杂使用场景下的可靠性。内部的走线槽预设在壳体侧壁位置，各个模块之间的连接线可以顺着走线槽布置，不会被上下壳合模时压坏线材绝缘层，也能让内部布线更整齐，避免线材杂乱干扰蓝牙模块的信号传输。
