开放式金属板空气冷却散热壳体结构

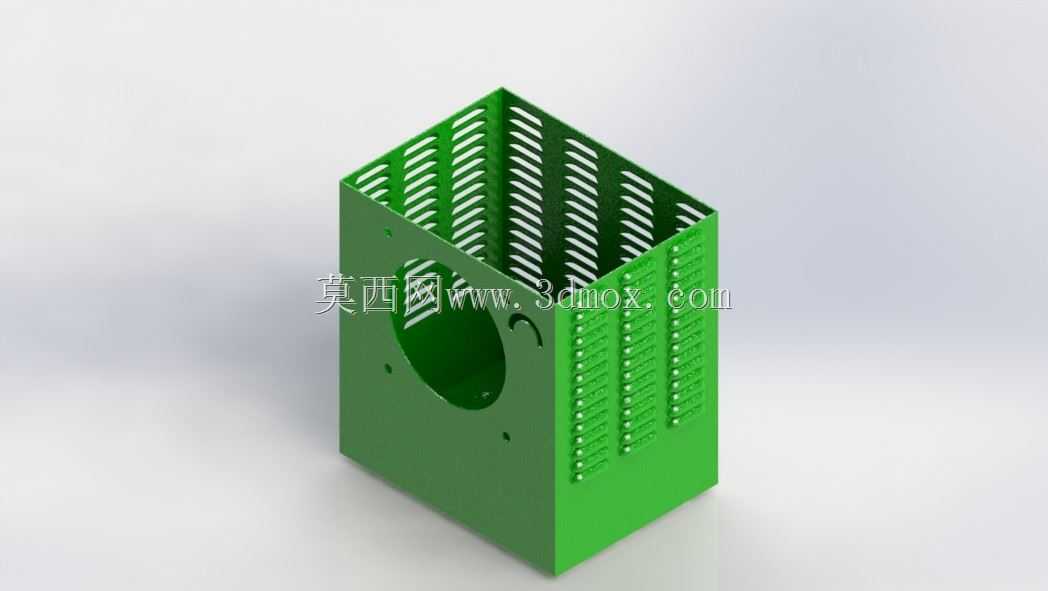

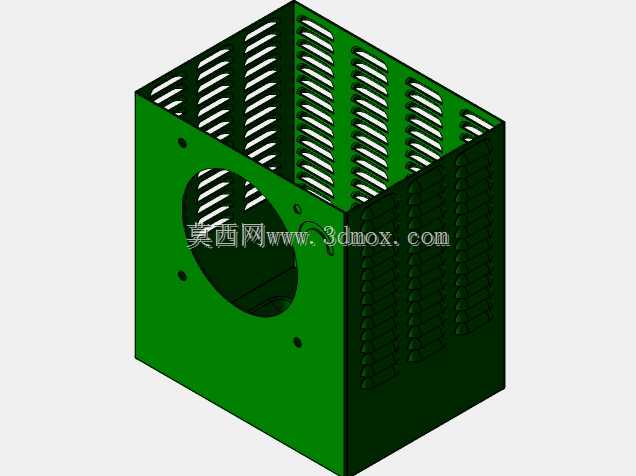

在工业电控、小型动力单元、嵌入式算力模块的风冷散热场景中，这类开放式金属板空气冷却壳体是承载发热元件、组织气流路径的核心结构件，区别于密封式水冷壳体，它完全依靠自然对流或配套轴流风机的强制风冷完成热交换，不需要额外布置密封水道、冷却液接头，整体结构更轻量化，后期维护时无需处理漏液、冷却液更换等问题，适配对成本控制严格、散热功率在中低区间的设备场景。从实际使用场景来看，这类壳体常被用在小型工业PLC控制柜的局部散热单元、桌面级工业设备的动力舱散热段、小型激光模组的风冷承载结构上，安装时既可以作为独立散热模块嵌入设备机架，也可以直接作为设备的外框段使用，侧面预留的圆形开孔是风机安装位，使用时将对应尺寸的轴流风机从外侧通过螺丝固定在开孔处，风机向内鼓风或者向外抽风都可以，气流会顺着壳体侧壁的阵列通风槽完成内外交换，带走壳体内部安装的发热元件表面的热量。设计这类结构时，首先要考虑的是气流组织的均匀性，不能出现局部通风死区导致热量淤积，所以侧壁的通风槽采用了等间距斜向排布的结构，斜向的槽道一方面可以引导气流沿着壳体纵深方向流动，避免气流直接从靠近风机的槽道短路流出，另一方面斜向结构可以提升钣金壳体的整体结构刚度，减少薄金属板加工、使用过程中的形变，相比直槽结构，斜槽的抗弯折能力能提升30%左右，不需要额外在壳体内侧增加加强筋，就能满足日常安装、搬运的结构强度要求。壳体整体采用长方体开放式结构，顶部和底部没有设置封板，安装时可以根据实际需求搭配上下端盖，或者直接串接在设备的通风风道中，安装边界需要注意，侧壁的通风槽距离壳体棱边预留了足够的折边余量，钣金折弯加工时不会出现槽道变形的问题，侧面除了风机安装的大圆孔之外，还预留了多个小直径的螺丝孔位，这些孔位一方面用于固定内部的发热元件安装板，另一方面可以用于壳体自身和相邻设备段的连接固定，孔位的位置公差按照通用钣金加工的IT7级精度设计，普通的数控冲压加工就能满足精度要求，不需要后续额外的铰孔、修配工序，能有效控制加工成本。从结构细节来看，所有通风槽的边缘都做了去毛刺处理，避免安装维护时划伤操作人员的手部，同时槽道的宽度经过匹配设计，既可以保证足够的通风面积，又能防止较大尺寸的异物掉入壳体内部，损坏内部的电子元件或者发热组件，在没有额外加装防尘网的场景下，也能阻挡大部分粒径超过5mm的杂物落入，适配车间多尘但没有防爆、高密封要求的普通工业环境。设计过程中还要兼顾钣金加工的工艺性，整个壳体采用单块金属板折弯成型的工艺路线，不需要额外拼接多块板材，折弯处的焊缝设置在壳体的棱边位置，焊接后打磨平整即可，整体加工工序少，批量生产时的良率更容易控制，壳体的壁厚可以根据实际承载的元件重量选择0.8mm到2mm的金属板材，自重较轻，安装时不需要额外设计重型支撑结构，直接通过侧面的安装孔固定在设备机架上即可。在气流组织的设计上，当风机从侧面圆孔向内鼓风时，气流进入壳体内部后，因为上下端开放、侧壁布满斜向通风槽，会形成多向的流出路径，不会在壳体角落形成涡流区，内部安装的发热元件不管是布置在壳体中间位置还是靠近侧壁的位置，都能有足够的气流流过表面带走热量，相比单侧开孔的简单钣金壳体，这种多面通风槽结构的散热均匀性更好，不会出现靠近风机位置温度低、远离风机位置温度过高的问题，能保证内部所有发热元件都工作在合理的温度区间内。另外，这种开放式结构的维护便利性很高，当设备运行一段时间后，通风槽处积存的灰尘可以直接用压缩空气从外侧吹除，不需要拆解壳体就能完成清洁作业，相比带防尘滤网的密封结构，日常维护的工作量更小，适合长期连续运行的工业设备使用，减少运维人员的定期维护频次。
