木质支架式单筒观测装置结构设计

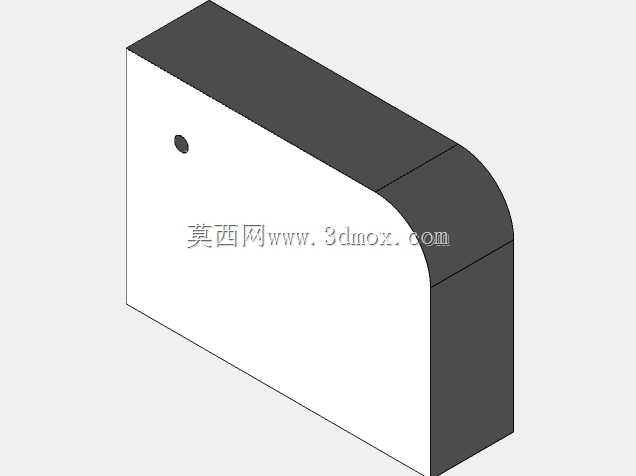

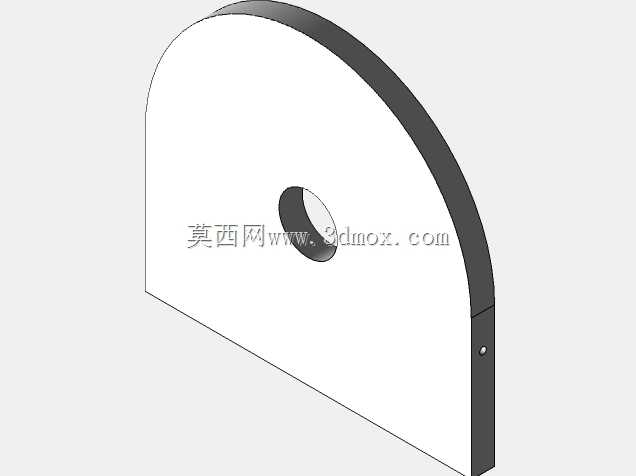

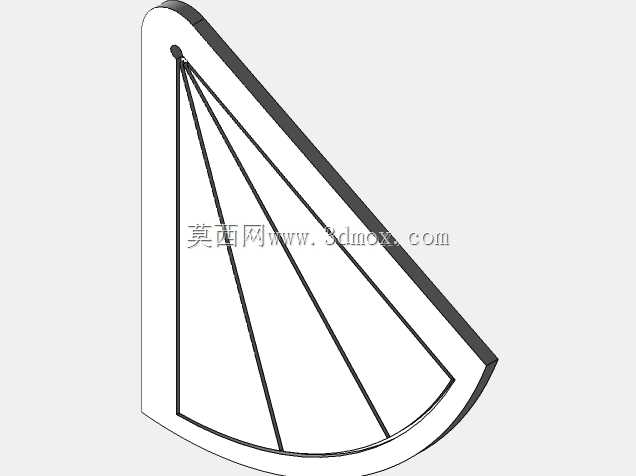

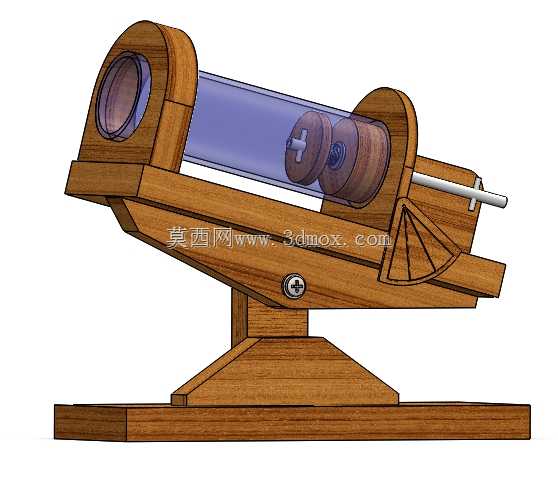

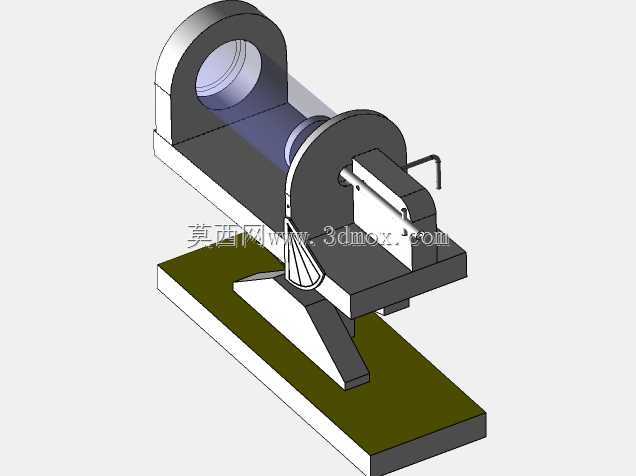

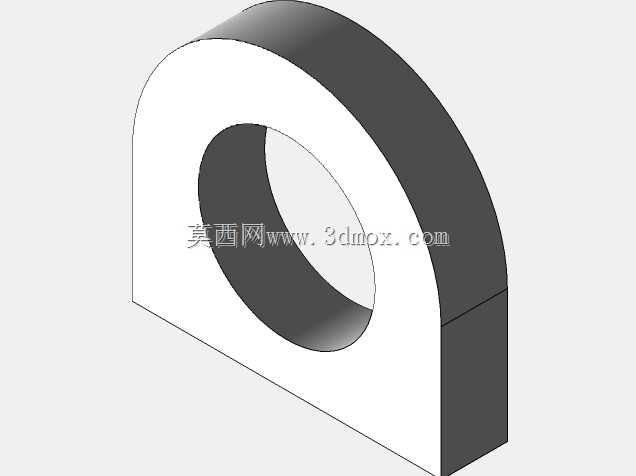

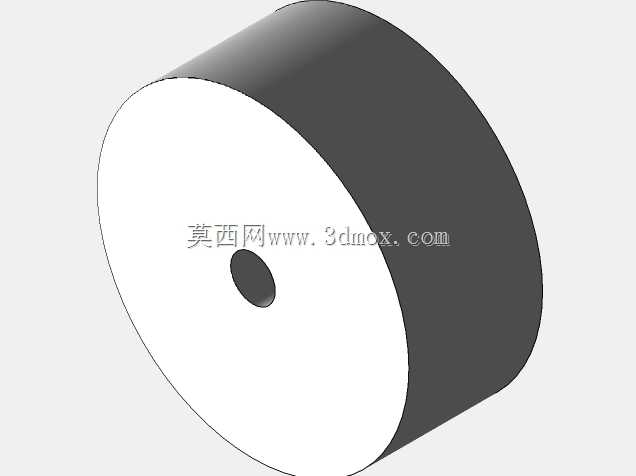

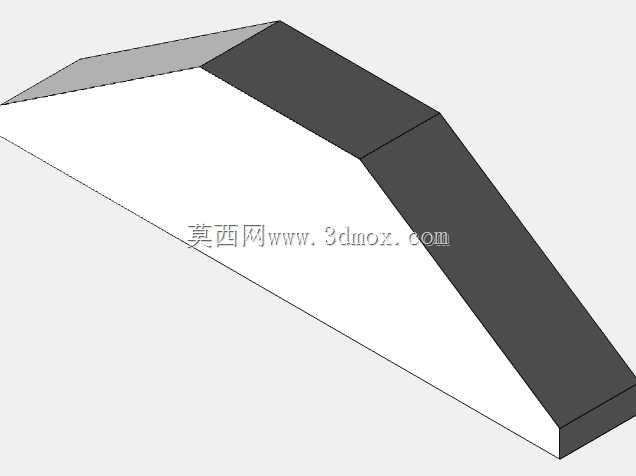

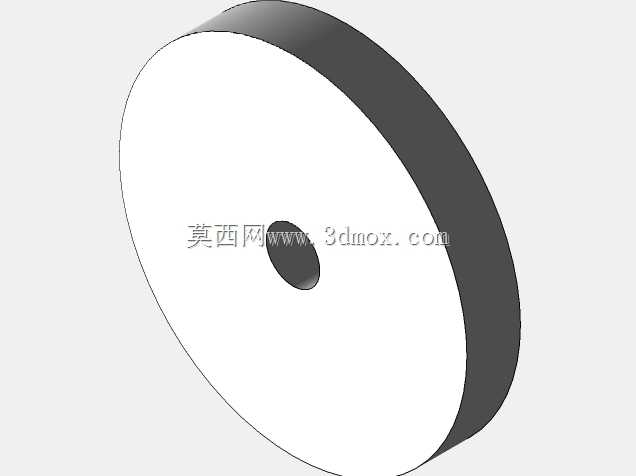

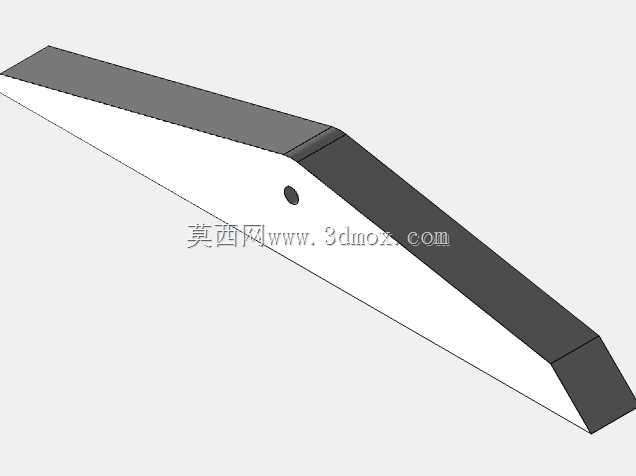

这款台式观测类装置的结构设计，核心围绕小倍率目视观测场景的使用需求展开，常见于教学演示、简易天文入门观测、小型工件表面瑕疵检视等场景，整体采用木质构件作为主体支撑框架，搭配透明镜筒与内部光学镜片固定结构，兼顾结构稳定性与加工便捷性。从实际使用逻辑出发，装置的支撑部分采用分层式台座设计，底部为整板式矩形木质底座，接触面积足够大，放置在普通工作台面时无需额外固定即可保证足够的抗倾覆能力，底座上方通过梯形过渡支撑段连接上部的俯仰调节架，过渡段的斜向筋板结构并非装饰设计，而是承担俯仰调节时的侧向受力，避免支架在镜筒俯仰角度调整时出现结构形变。上部的镜筒固定架采用两个对称的弧形木质托座，托座的内弧面与镜筒外圆完全贴合，通过侧向的金属销轴实现镜筒的俯仰角度调节，销轴末端伸出架体的部分可搭配锁紧旋钮，实际使用时调整到目标观测角度后旋紧即可锁定位置，调节角度范围覆盖水平向上近七十度区间，可满足不同高度目标的观测需求。镜筒部分采用透明筒体设计，一方面可直观展示内部镜片的安装位置，便于教学场景下讲解光学成像原理，另一方面透明材质的筒体重量更轻，可降低上部支架的承载负荷，减少俯仰调节时的操作阻力。镜筒内部的镜片固定结构采用木质隔圈搭配金属压圈的组合形式，隔圈的厚度经过匹配计算，可保证两组镜片之间的光学间距符合成像要求，避免出现成像畸变、视场模糊的问题，靠近观测端的目镜位置采用内凹式木质端盖，端盖的内孔尺寸匹配常规人眼观测距离，观测时眼部贴合端盖即可快速找到合适的观测位置，无需反复调整眼部与目镜的间距。设计过程中优先考虑木质材料的加工特性，所有木质构件的连接位置均采用沉头螺丝加木工胶的组合固定方式，外露的螺丝头做沉孔埋入处理，既保证连接强度，又避免金属凸起影响外观与使用安全，支架上的所有木质棱角均做倒圆角处理，搬运与使用过程中不会出现划伤风险。从安装边界尺寸来看，装置整体的底座长度控制在普通桌面可容纳的范围内，整体高度不超过成人坐姿状态下的视线高度，放置在常规书桌、实验台面上不会占用过多操作空间，镜筒的最大外径控制在合理区间，更换不同倍率镜片时无需调整上部托座的结构尺寸，仅需更换内部隔圈即可适配不同焦距的镜片组。俯仰调节结构的转动副位置预留了微小的装配间隙，避免木质构件受温湿度影响出现胀缩时，出现转动卡滞或者间隙过大松晃的问题，销轴与木质架体的接触位置加装了薄金属衬套，减少长期转动带来的木质构件磨损，延长装置的整体使用寿命。不同于金属材质的同类观测装置，这款木质结构的装置整体重量更轻，便于在不同教学场景之间搬运转移，同时木质材料的减震性能更优，观测时轻微的台面震动不会直接传递到镜筒，可保证观测画面的稳定性。镜筒尾部的调节杆结构可实现镜片组的轴向微调，转动调节杆时可带动内部镜片沿镜筒轴向小范围移动，实现观测焦距的微调，适配不同视力情况使用者的观测需求，调节杆的行程经过限位设计，不会出现调节过度导致镜片脱落、错位的问题。整体结构没有复杂的异形曲面构件，所有木质零件均可通过普通的木工切割、打磨设备完成加工，加工门槛低，适合作为机械结构入门、手工制作实践的参考案例，装配过程无需专用工装，按照装配顺序依次固定底座、支撑段、俯仰架、镜筒组件即可完成整体组装，装配公差要求宽松，普通加工条件下即可满足结构的使用精度要求。
