蓝白拼色流线型家用轿车外观结构

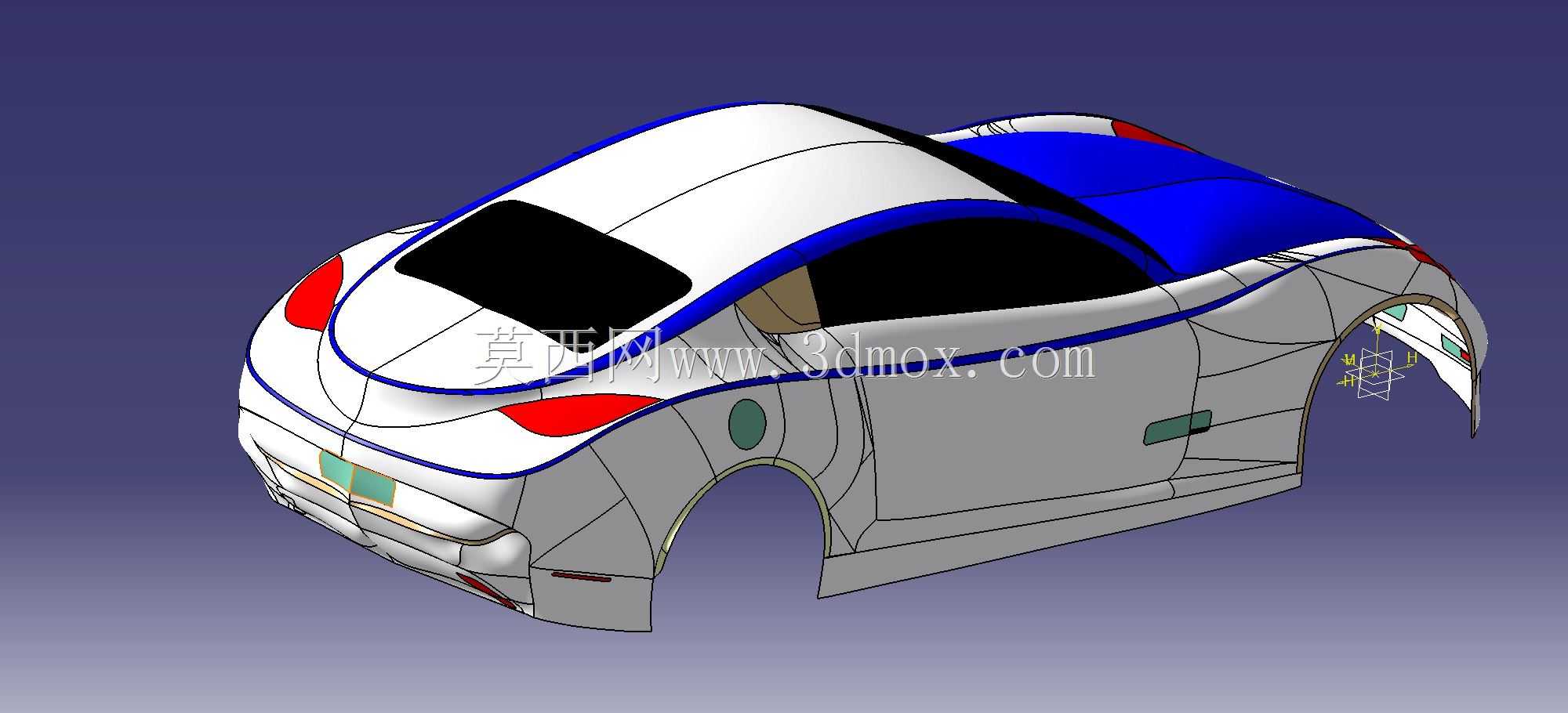

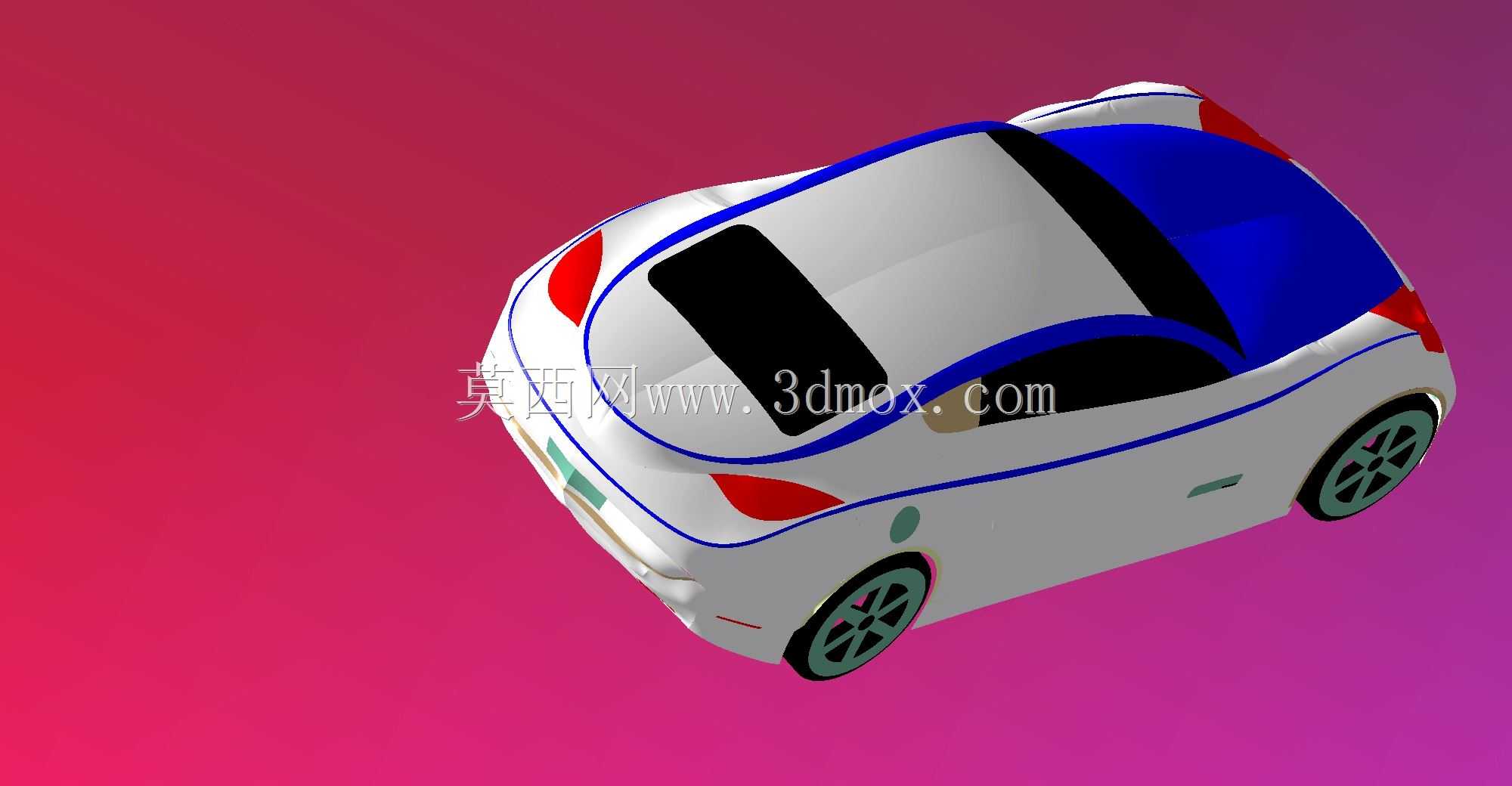

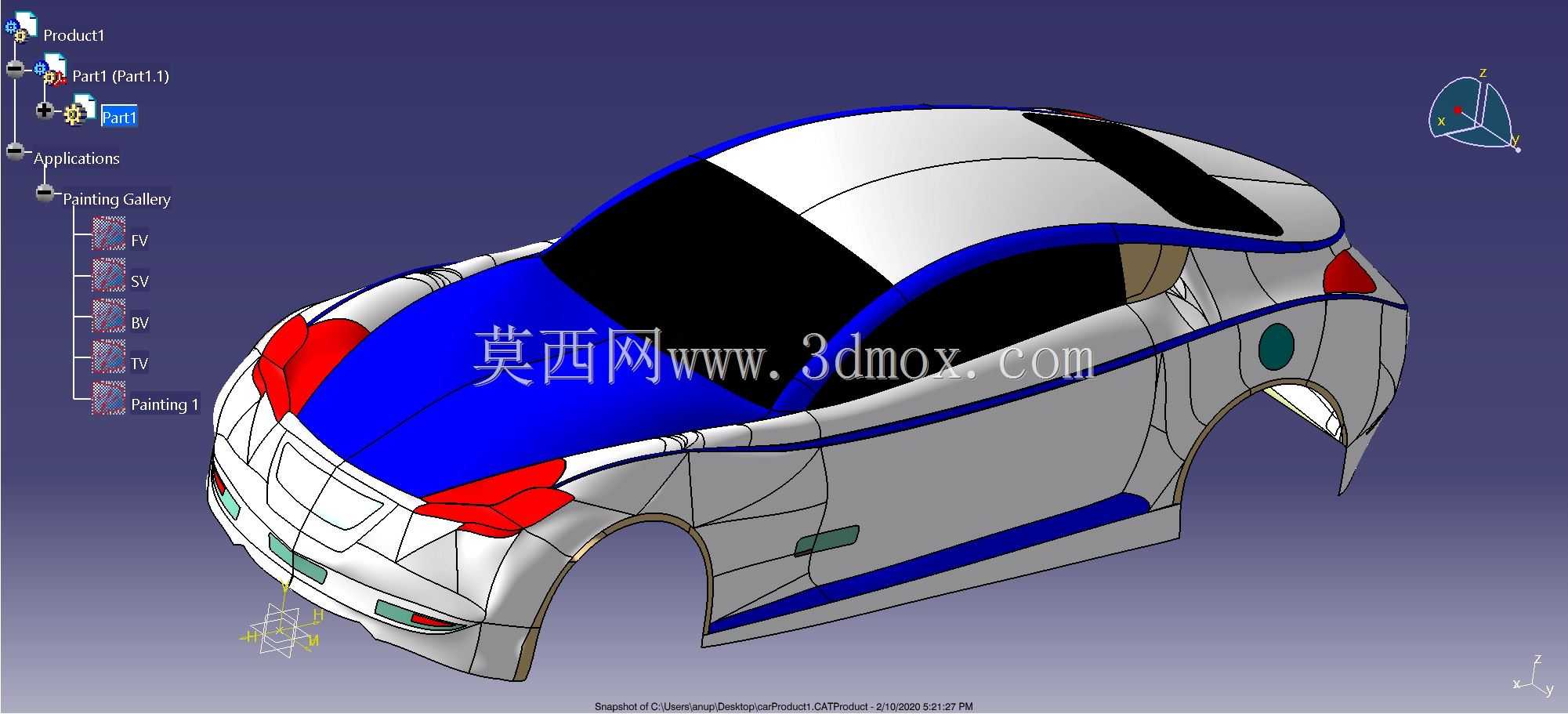

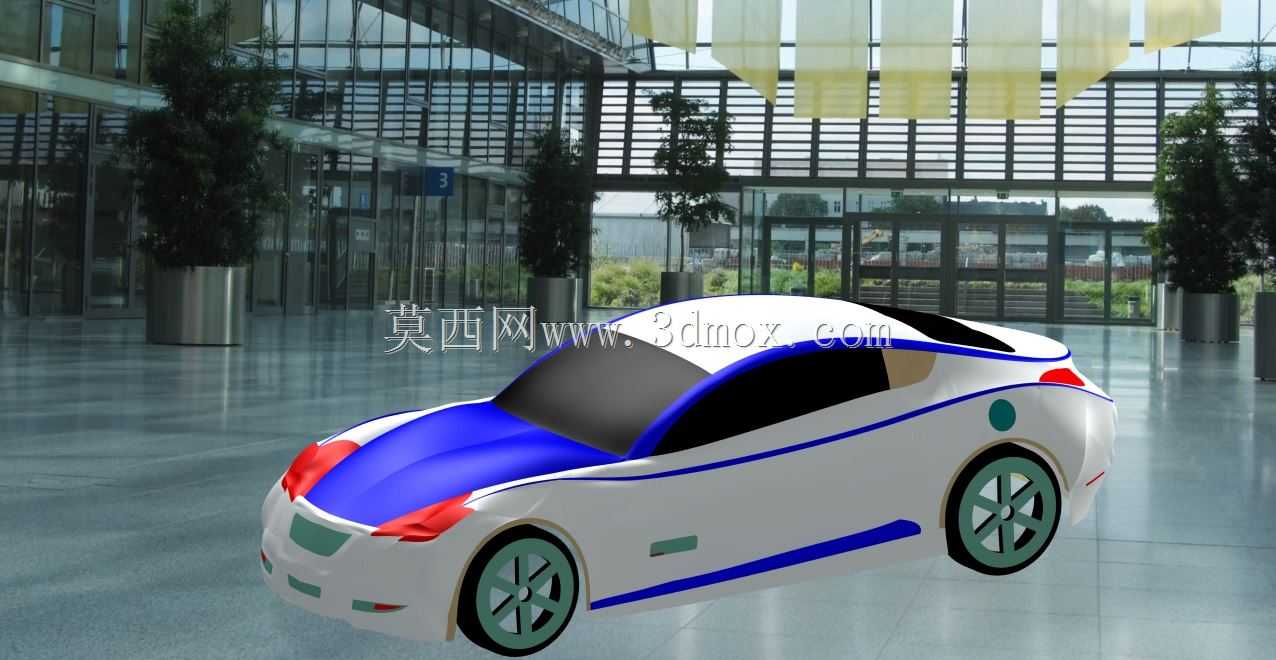

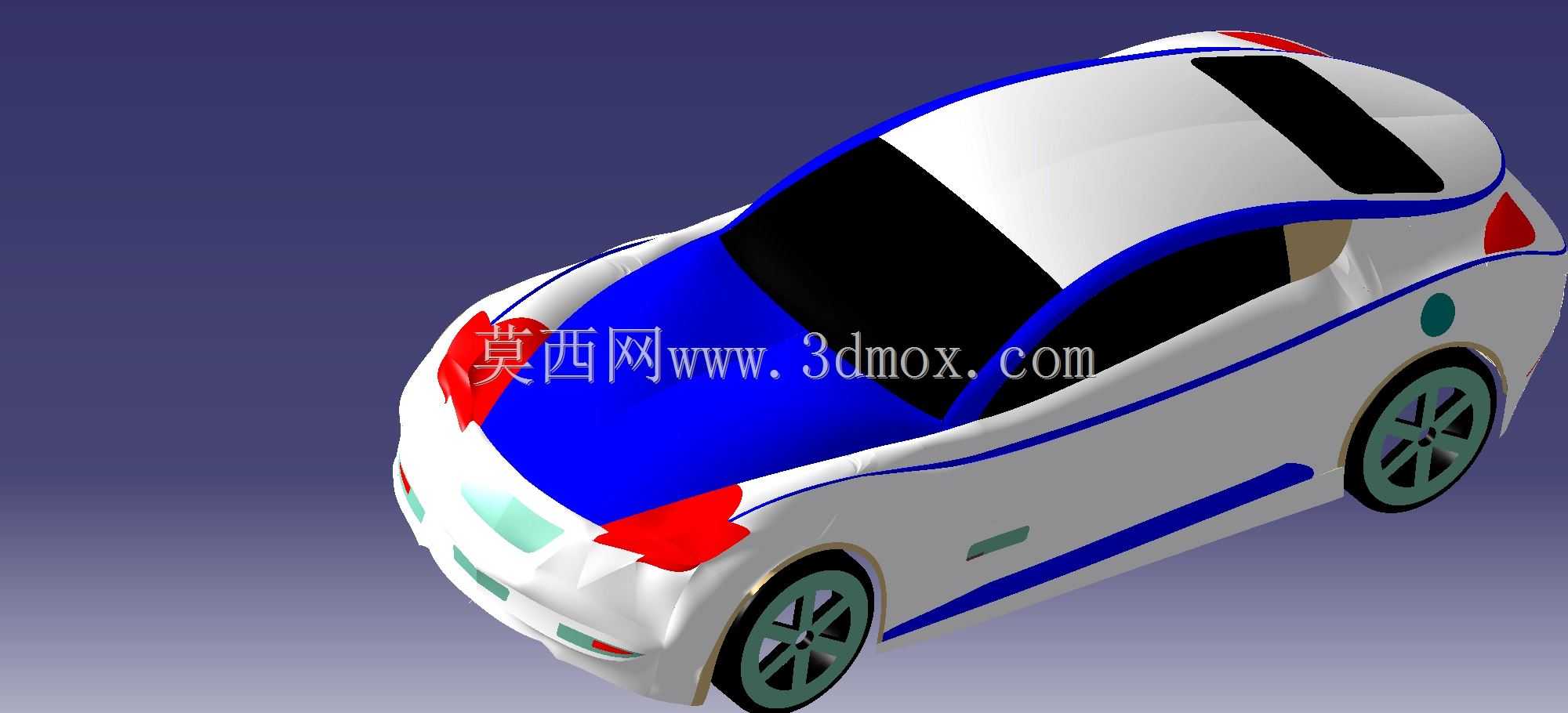

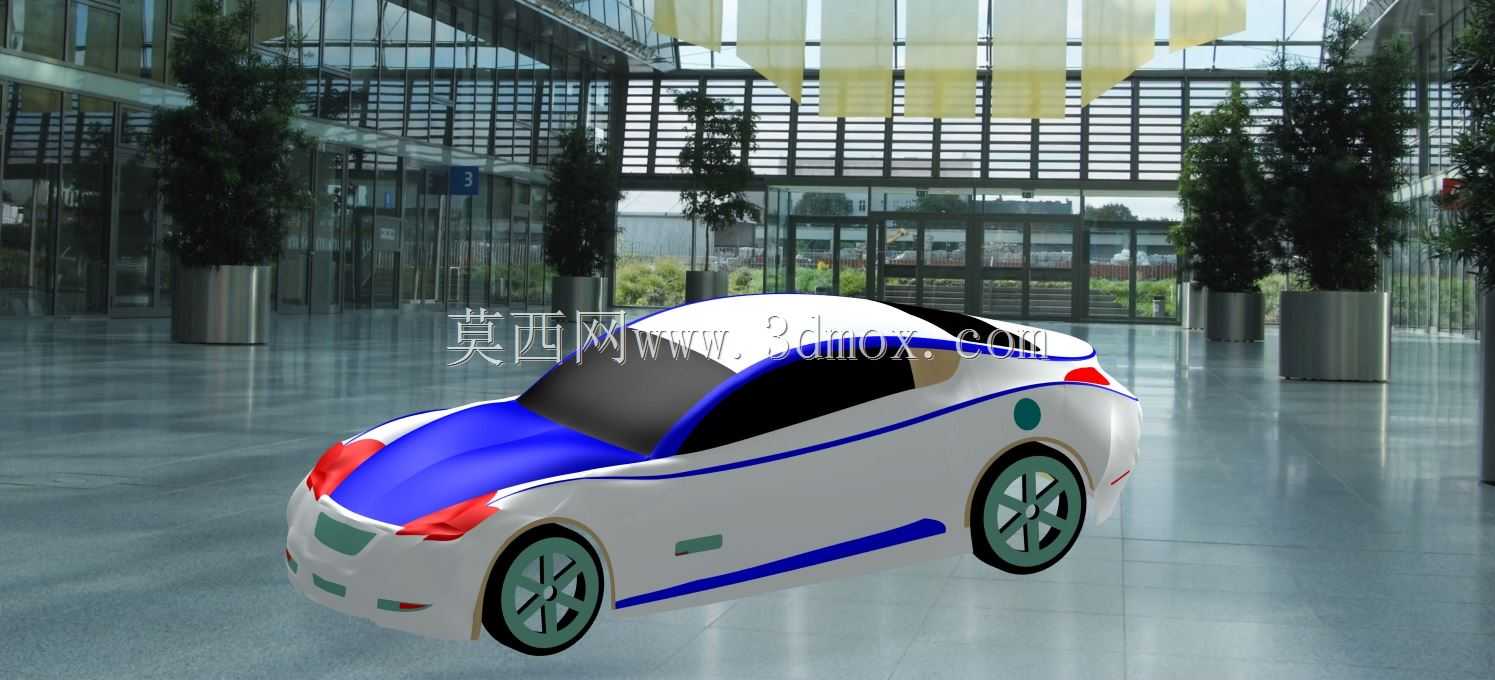

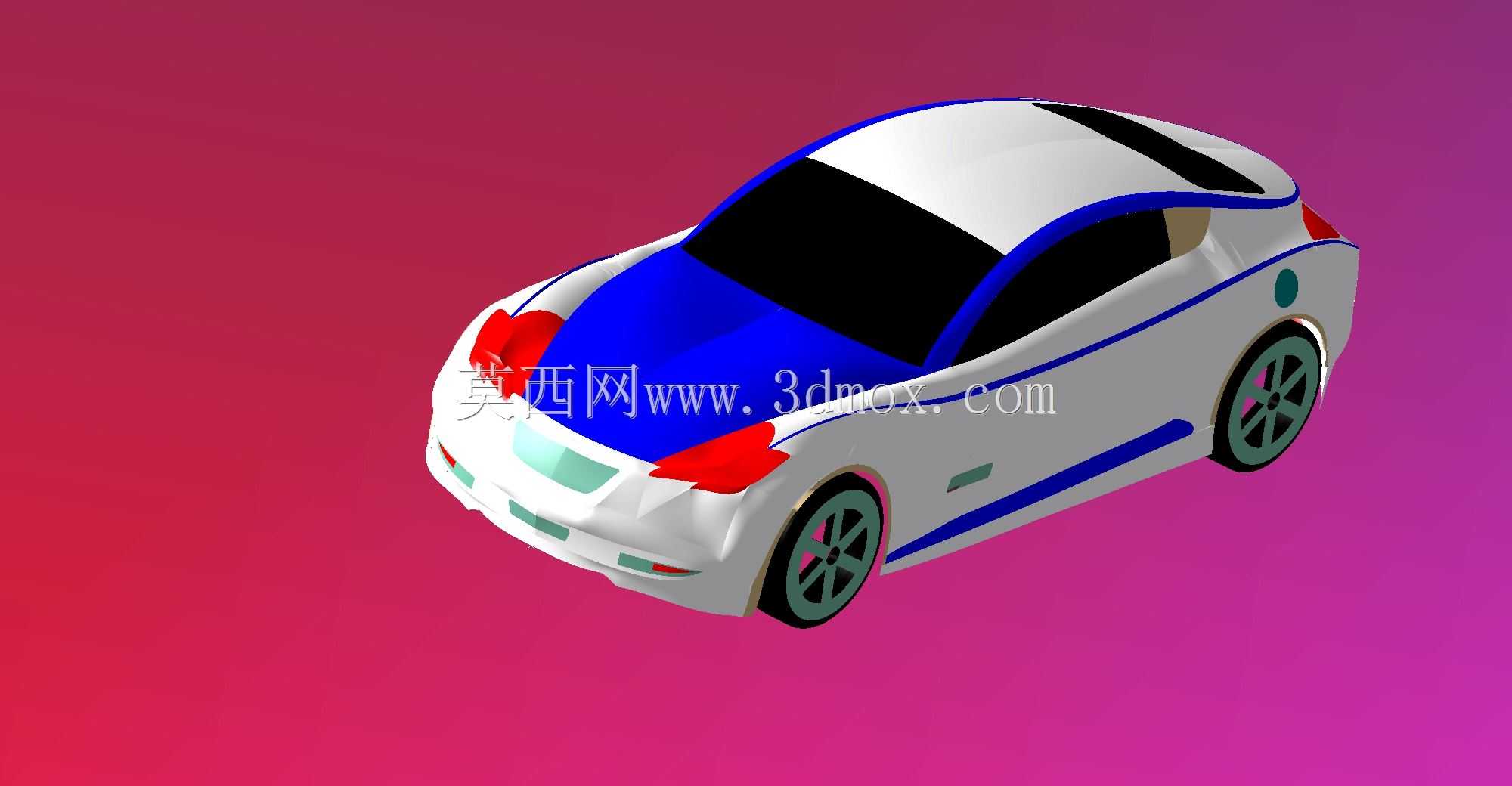

日常做整车外观方案迭代时，这类紧凑级家用轿跑的曲面建模是很常见的工作项，不同于底盘、动力总成的硬参数约束，外覆盖件的建模既要兼顾空气动力学的基础要求，也要匹配总布置阶段定下的硬点边界，不能出现曲面和内部安装结构干涉的问题。先从整车比例来看，这个模型采用的是两门轿跑的布局，轴距控制在紧凑级区间，前后悬长度做了短化处理，能在有限的车身总长内最大化乘员舱空间，同时轮拱位置做了外扩的曲面过渡，既可以容纳更大尺寸的轮毂，也能在视觉上压低整车重心，营造运动感。建模过程中最先确定的是整车的中心对称面，以此为基准拉伸出A柱、C柱的倾斜角度，前风挡的倾斜角度做了加大处理，能在高速行驶时降低风阻系数，同时前引擎盖的曲面做了从格栅位置向A柱逐步抬升的弧面，既可以优化气流导向，也能在行人碰撞场景下提供足够的溃缩缓冲空间，满足被动安全的基础要求。车身侧面的腰线采用了贯穿式的内凹曲面设计，从翼子板位置一直延伸到车尾，既可以强化车身的视觉长度，也能在冲压成型时提升外覆盖件的结构刚度，减少大面积薄板的共振问题。车门位置的曲面做了轻微的内收处理，和侧裙位置的凸起曲面形成呼应，侧裙的造型不仅是装饰作用，还能在行驶时梳理车底的乱流，降低整车升力，提升高速行驶的稳定性。车头部分的大灯造型做了一体化的曲面融合，和引擎盖、前保险杠的曲面完全顺滑衔接，没有生硬的折角，这样的设计既可以降低风噪，也能减少冲压工序的拼接难度，前保险杠下方的进气口预留了足够的通风面积，能为散热器、冷凝器提供足够的撞风面积，同时两侧的装饰槽位置预留了雾灯或者日间行车灯的安装空间，不需要额外做结构修改就能适配不同配置的车型。车尾部分采用了快背式的溜背造型，后风挡和尾箱盖的曲面做了一体化过渡，能引导气流快速离开车尾，减少尾部涡流带来的阻力，尾灯的安装位置做了内凹的曲面处理，既可以保护灯组在轻微剐蹭时不受损，也能和侧面腰线形成视觉上的衔接。轮毂采用了多辐条的造型设计，建模时特意做了辐条的曲面倾斜角度，行驶时可以引导气流流向刹车系统，帮助制动部件散热，同时轮辋的安装面严格按照整车的轮距参数做了偏移量设定，确保轮胎在满载跳动时不会和轮拱内衬发生干涉。整个建模过程中所有的曲面都做了G2连续处理，相邻曲面之间的曲率变化顺滑，没有突兀的折角，不仅能提升外观的精致感，也能降低后续模具加工的难度，减少曲面分型时的瑕疵。在实际的工程应用中，这类外观模型完成后，会同步对接结构部门做安装点的布置，外覆盖件的内侧会预留加强筋的安装位置，以及和车身钣金连接的卡扣、螺栓安装位，同时还要考虑涂装工艺的可行性，所有曲面的拔模角度都控制在合理区间，避免出现倒扣结构导致脱模困难。另外车身的分缝位置也在建模阶段做了预留，车门、引擎盖、尾箱盖和周边覆盖件的间隙均匀，既满足装配公差的要求，也能保证外观的整体性。对于面向城市通勤的家用车型来说，这类造型的车身在保证运动外观的同时，也兼顾了日常使用的实用性，较短的前后悬让车辆在狭窄路段转弯、停车时更灵活，溜背造型虽然压缩了一部分尾箱的垂直高度，但横向和纵向的储物空间依然能满足日常家用的装载需求，同时较低的风阻系数也能帮助降低整车的能耗，不管是燃油车型还是新能源车型，都能通过这类曲面优化提升续航表现。建模时还特意考虑了不同配置的拓展性，比如前保险杠的造型可以通过修改下部包围的曲面，适配运动版、普通版的不同外观需求，不需要重新调整整个车头的基础曲面，能大幅缩短后续改款的开发周期，降低开发成本。
