航空用轻量化轴承支撑支架结构设计

这款轴承支撑支架主要应用于小型通航飞行器的操纵传动链路中，承担转轴类部件的径向与轴向载荷传递功能，在飞控系统的拉杆与转轴衔接位置，为转动副提供稳定的安装基准，避免传动过程中出现转轴偏移、卡滞等问题，保障操纵动作的精准传递。从实际使用场景来看，这类支架需要同时兼顾安装空间受限、自身重量控制、交变载荷耐受三方面的核心要求，飞行器操纵链路的安装空间往往被周边的线束、管路、其他结构件挤压，留给支架的布置边界十分有限，因此设计过程中没有采用规则的块状支撑结构，而是顺着载荷传递路径做了异形的流线型构型，在非主要受力区域做了材料去除，在保证结构强度的前提下尽可能压缩自身重量，最终成品重量控制在0.35公斤，不会给飞行器带来额外的重量负担。

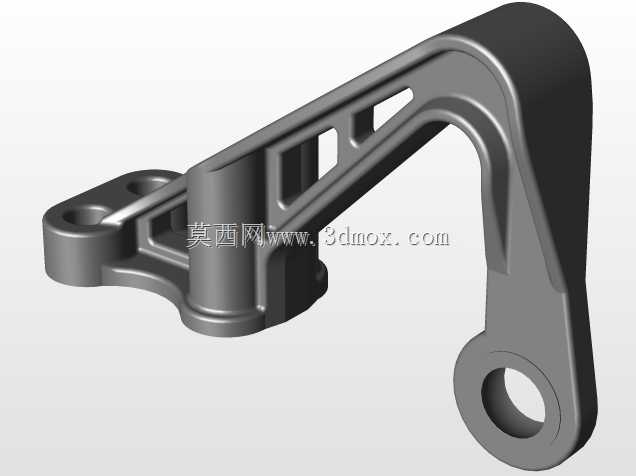

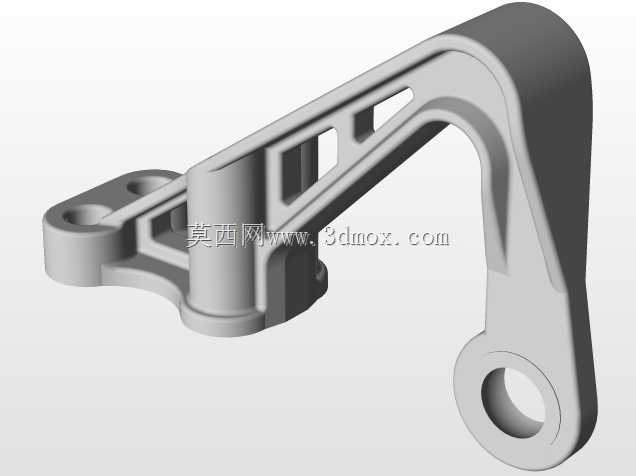

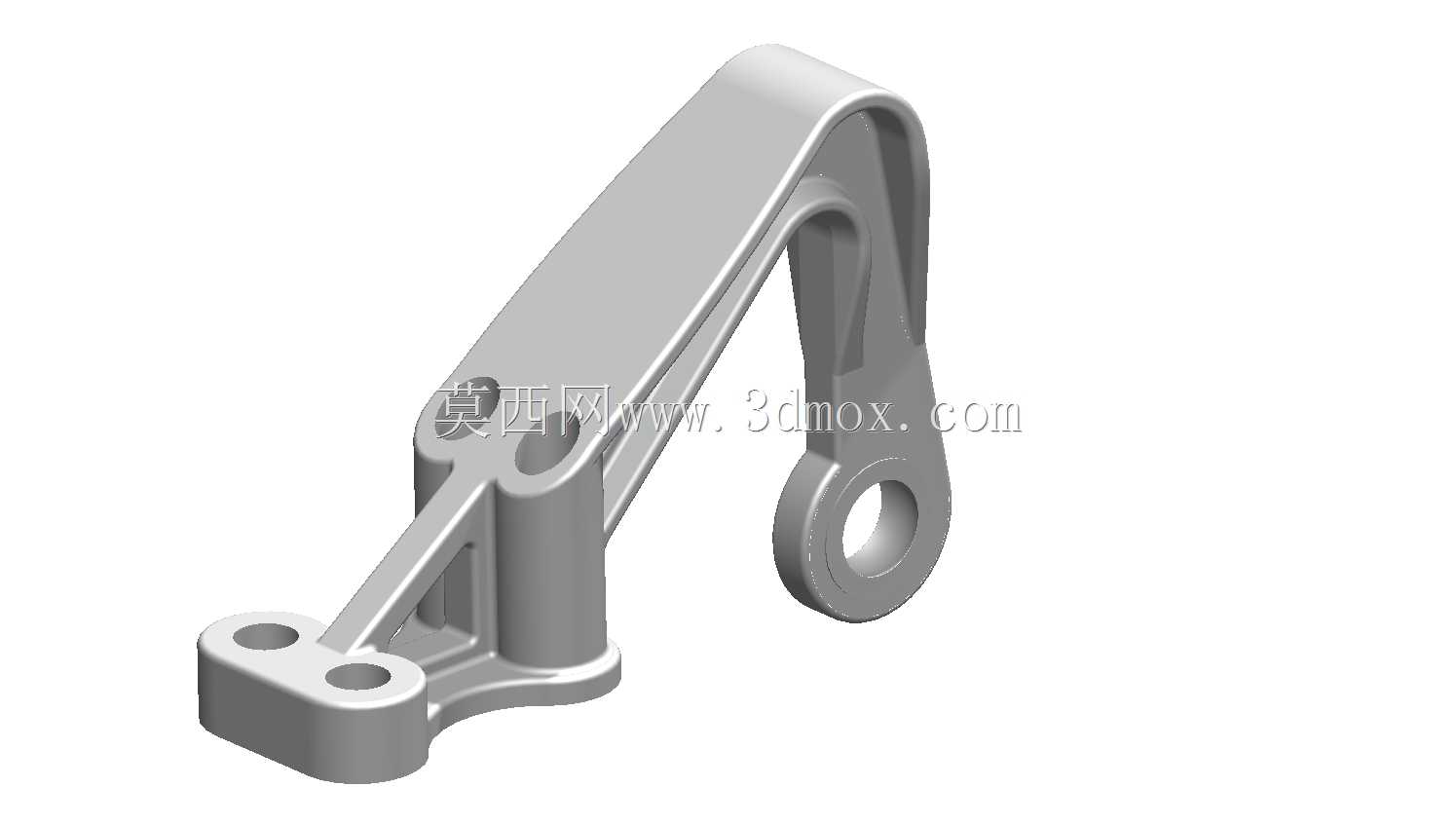

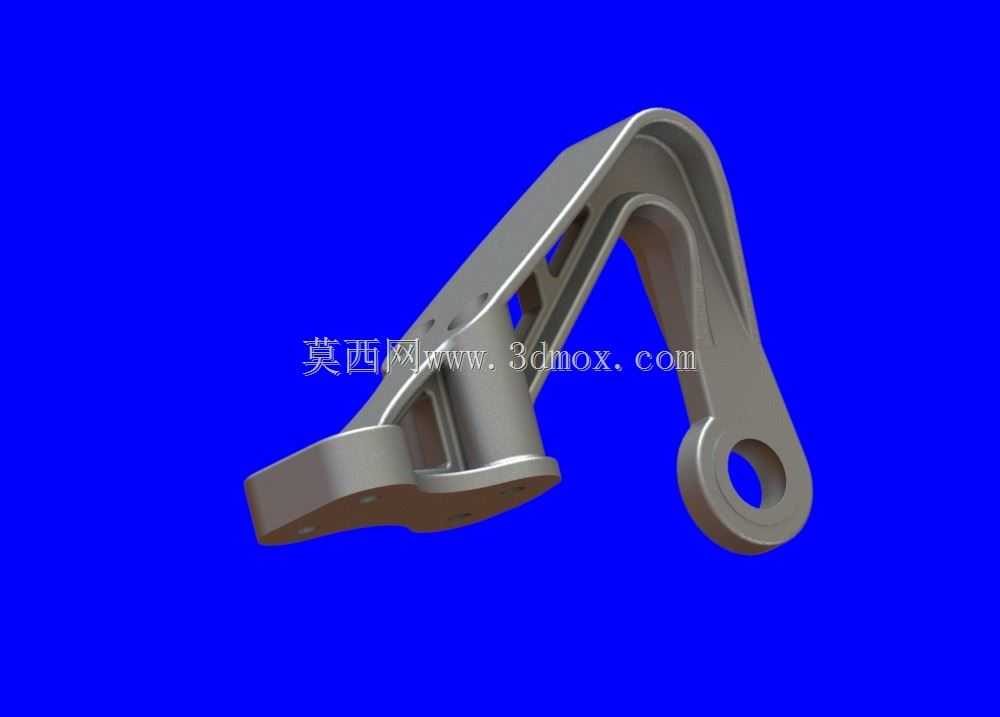

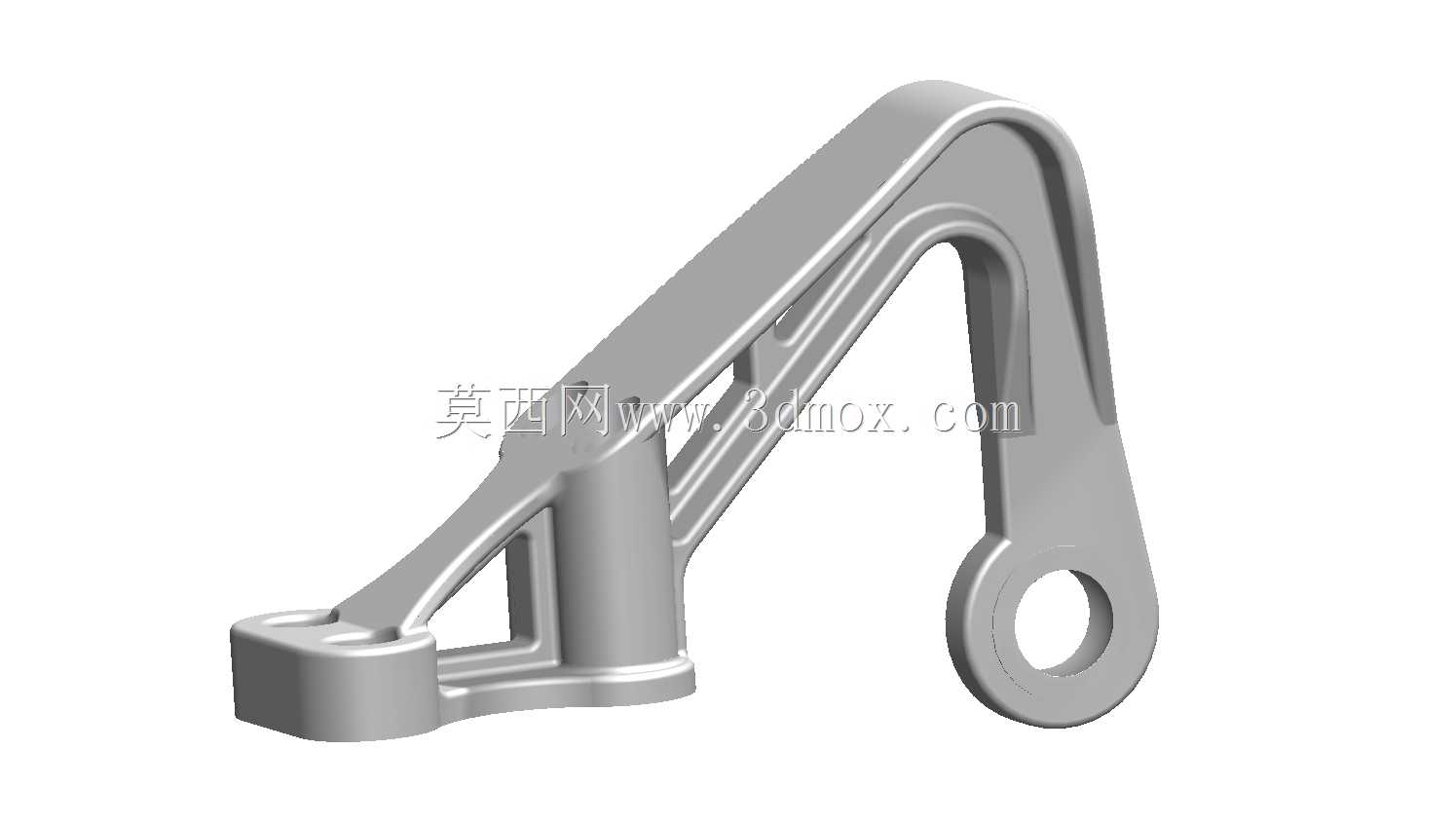

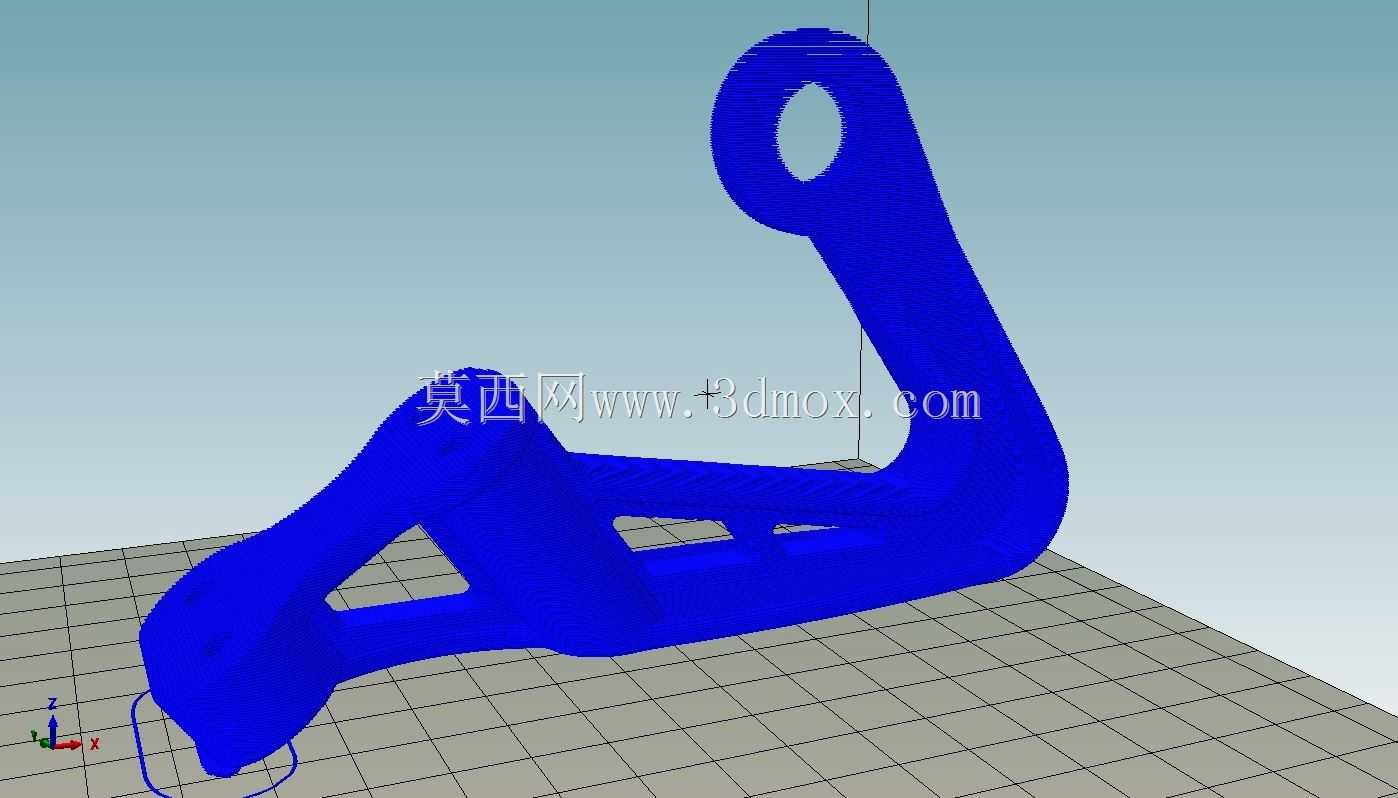

从功能特性上看，支架一端设置有带安装孔的轴承配合位，内孔尺寸与配套的深沟球轴承外径匹配，安装时轴承可直接压入该孔位，为穿过的操纵转轴提供转动支撑，孔位周边做了加厚的凸台结构，避免轴承压装时出现孔口变形，同时提升孔位的径向刚度，抵消转轴转动过程中产生的径向窜动力。支架另一端设置有两个对称的安装固定孔，用于将整个支架锁紧在机身的预埋安装座上，固定孔的位置度公差控制在0.02mm以内，保证安装后轴承孔的轴线与设计基准完全重合，避免出现转轴安装别劲的问题。两个功能端之间的连接臂采用了变截面的弧形结构，顺着受力时的应力流线分布设计，从固定端到轴承安装端，截面厚度根据应力大小做渐变处理，应力集中的转角位置做了大圆角过渡，避免长期交变载荷下出现疲劳裂纹。

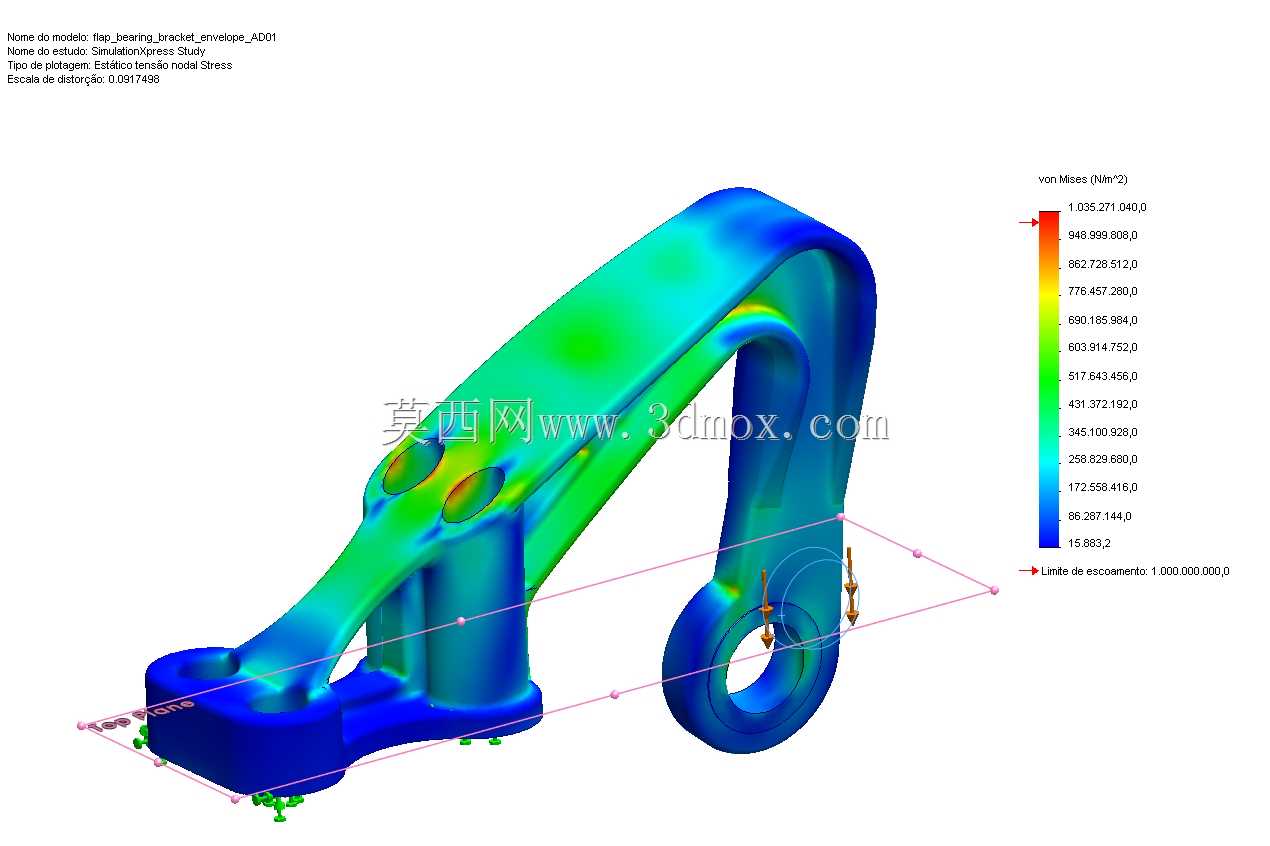

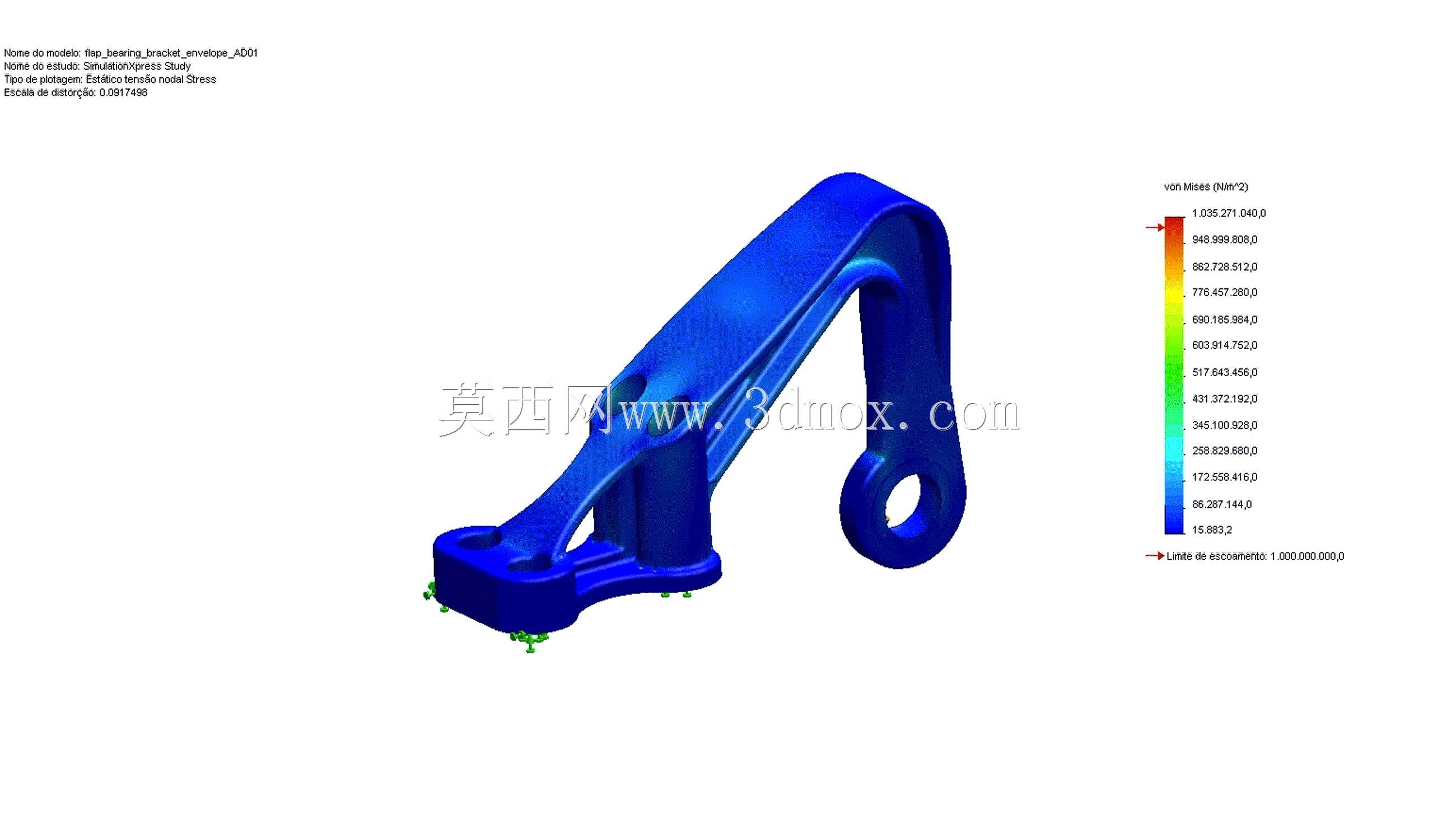

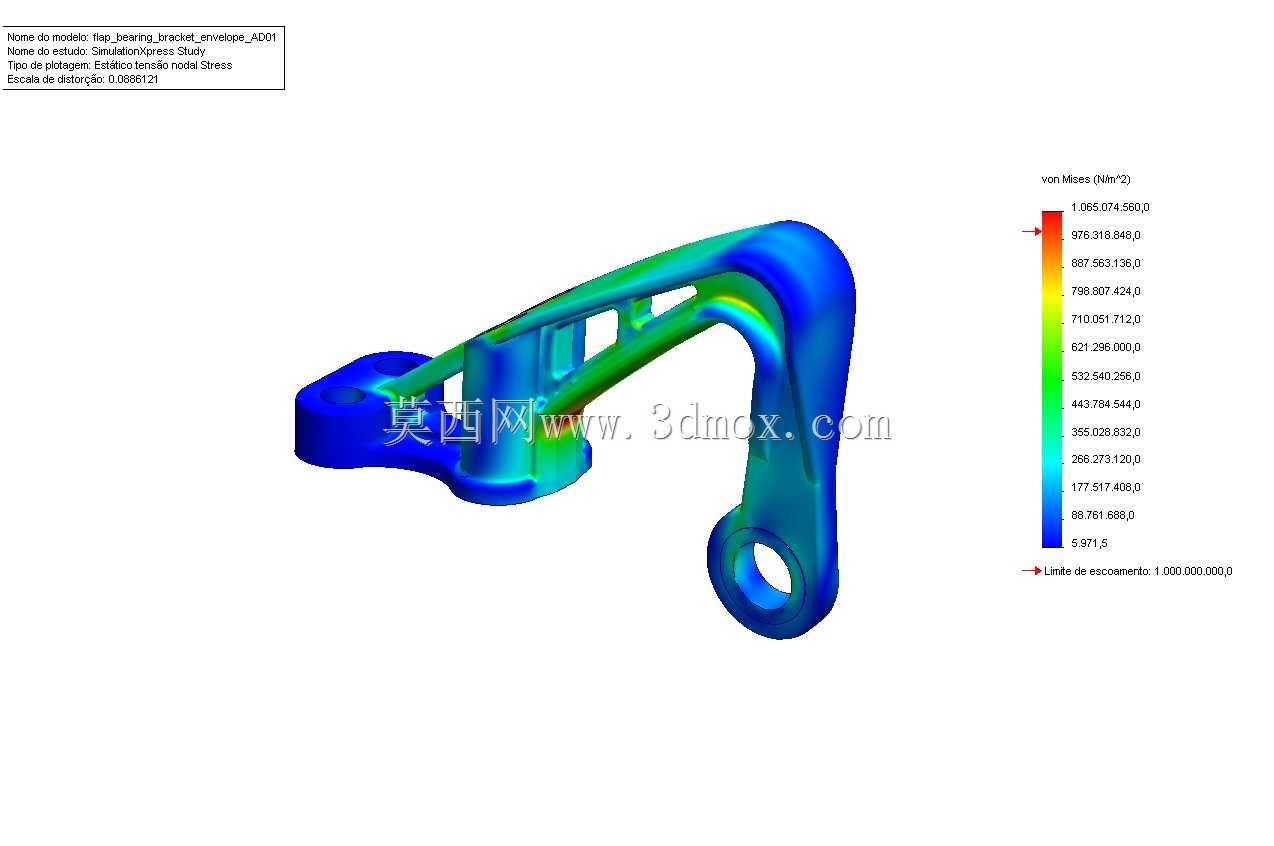

设计过程中首先根据周边安装环境确定了整体的安装边界：固定端的安装孔中心距、轴承孔的中心高度、支架整体的外轮廓宽度都严格匹配机身预留的安装空间，确保安装时不会和周边的操纵拉杆、液压管路产生运动干涉，支架安装后，轴承孔的轴线与相邻传动部件的转轴轴线同轴度误差不超过0.03mm，保证传动过程中没有额外的附加载荷。结构强度校核阶段，针对飞行器飞行过程中可能出现的最大过载工况，对支架做了有限元受力分析，固定端约束的前提下，在轴承孔位置施加对应倍数的过载载荷，从应力分布结果来看，最大应力出现在连接臂与固定端的衔接位置，应力值远低于所选航空铝合金材料的屈服强度，安全系数满足航空构件的设计要求，同时支架的低阶固有频率避开了发动机的常用振动频率区间，不会在飞行过程中出现共振问题。

从实际装配角度考虑，支架的所有安装面都做了平面度处理，固定端的安装贴合面平面度控制在0.01mm以内，保证安装后和机身安装座完全贴合，不会出现安装间隙导致的受力不均。轴承安装孔的内壁粗糙度达到Ra1.6，满足轴承压装的表面要求，不需要额外做表面处理就可以直接装配。支架整体采用航空铝合金锻造后机加工成型，表面做阳极氧化处理，提升抗腐蚀能力，适应高空复杂的温湿度环境。在日常维护场景中，这类支架不需要额外的润滑维护，只需要在定检时检查固定螺栓的预紧力、观察支架表面是否有裂纹或变形即可，维护成本极低，能够满足飞行器长航时、高可靠性的使用要求。不同于工业设备上常用的厚重型轴承座，这款支架的异形结构完全是为航空场景的特殊要求定制，在极小的空间和重量限制下，实现了稳定的轴承支撑功能，结构上没有多余的设计冗余，每一处构型都对应实际的受力或安装需求，没有为了造型做多余的结构设计，完全以功能实现为核心导向。
