汽车用注入式脚踏操纵踏板结构设计

在乘用车辆、轻型商用车辆的驾驶舱操纵系统布局中，脚踏操纵部件是人机交互的核心执行端，直接关联驾驶操作的脚感反馈、行程精度与长期使用可靠性，注入式结构的踏板设计正是针对传统金属踏板重量大、成型精度不足、装配公差累积大的痛点做的定向优化。这类踏板的实际装车场景覆盖了常规燃油车、新能源车型的驾驶舱制动或油门操纵位，安装位置位于驾驶舱防火墙下方的踏板安装支架位，需要匹配整车的人机工程学脚感行程，适配不同身高驾驶员的踩踏角度，同时要预留传感器安装位，将踏板的角位移信号转化为电信号传递给整车控制器，实现动力输出或制动压力的精准调控。

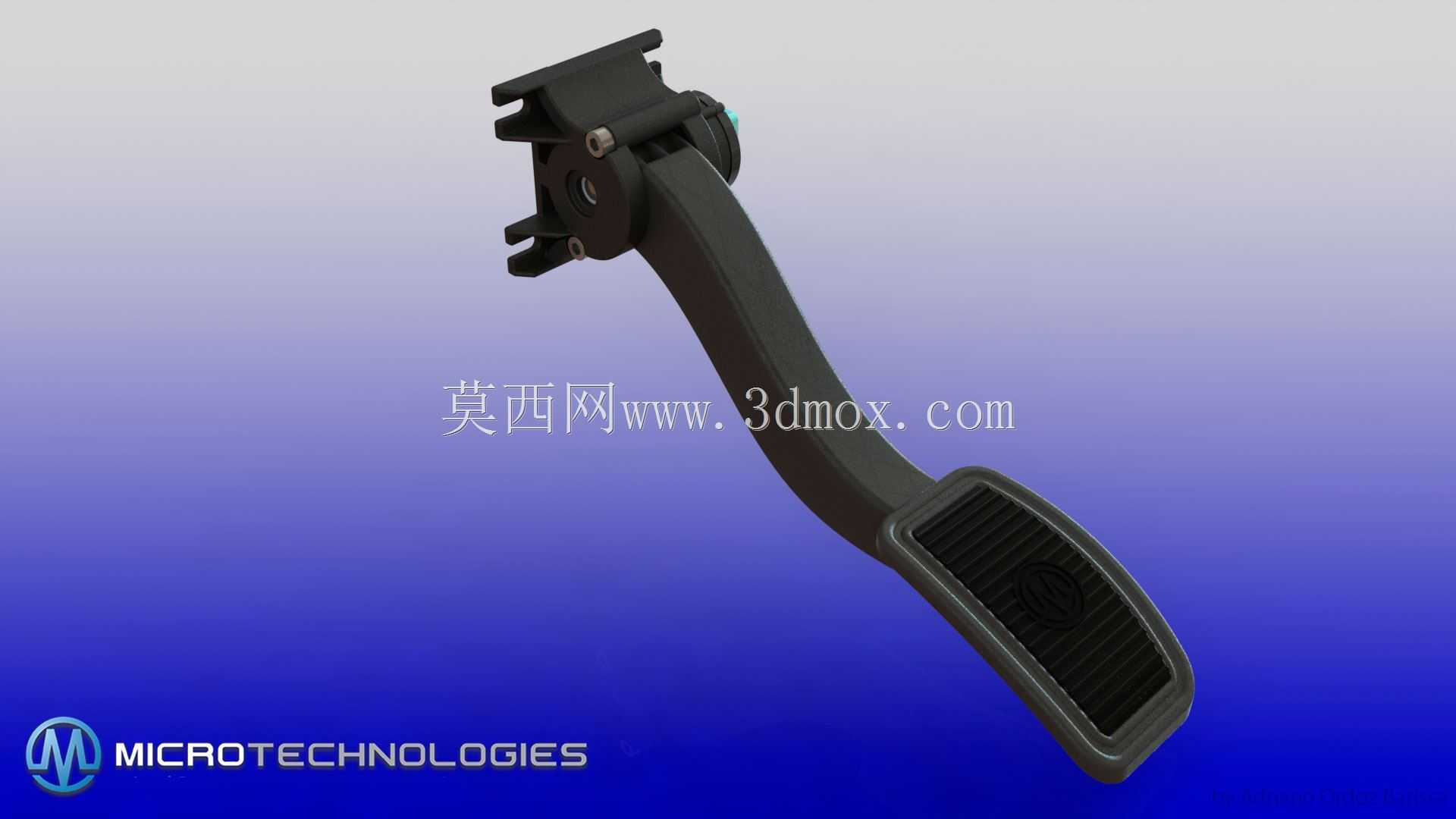

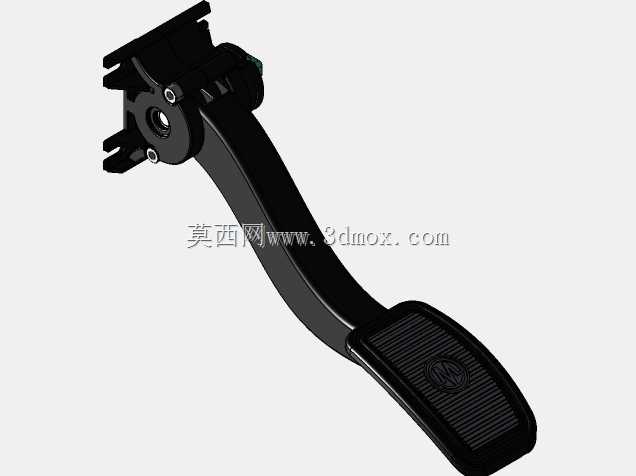

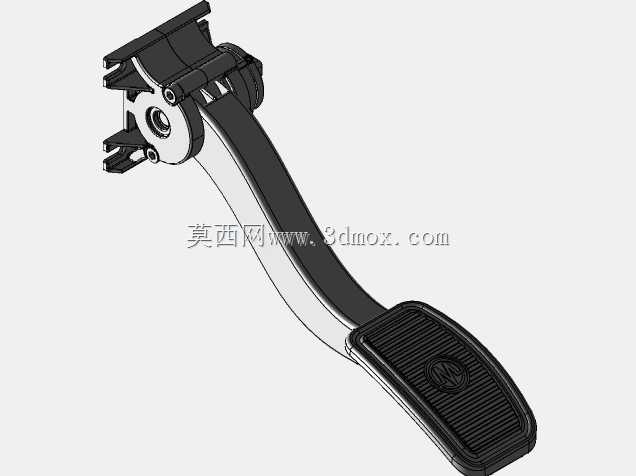

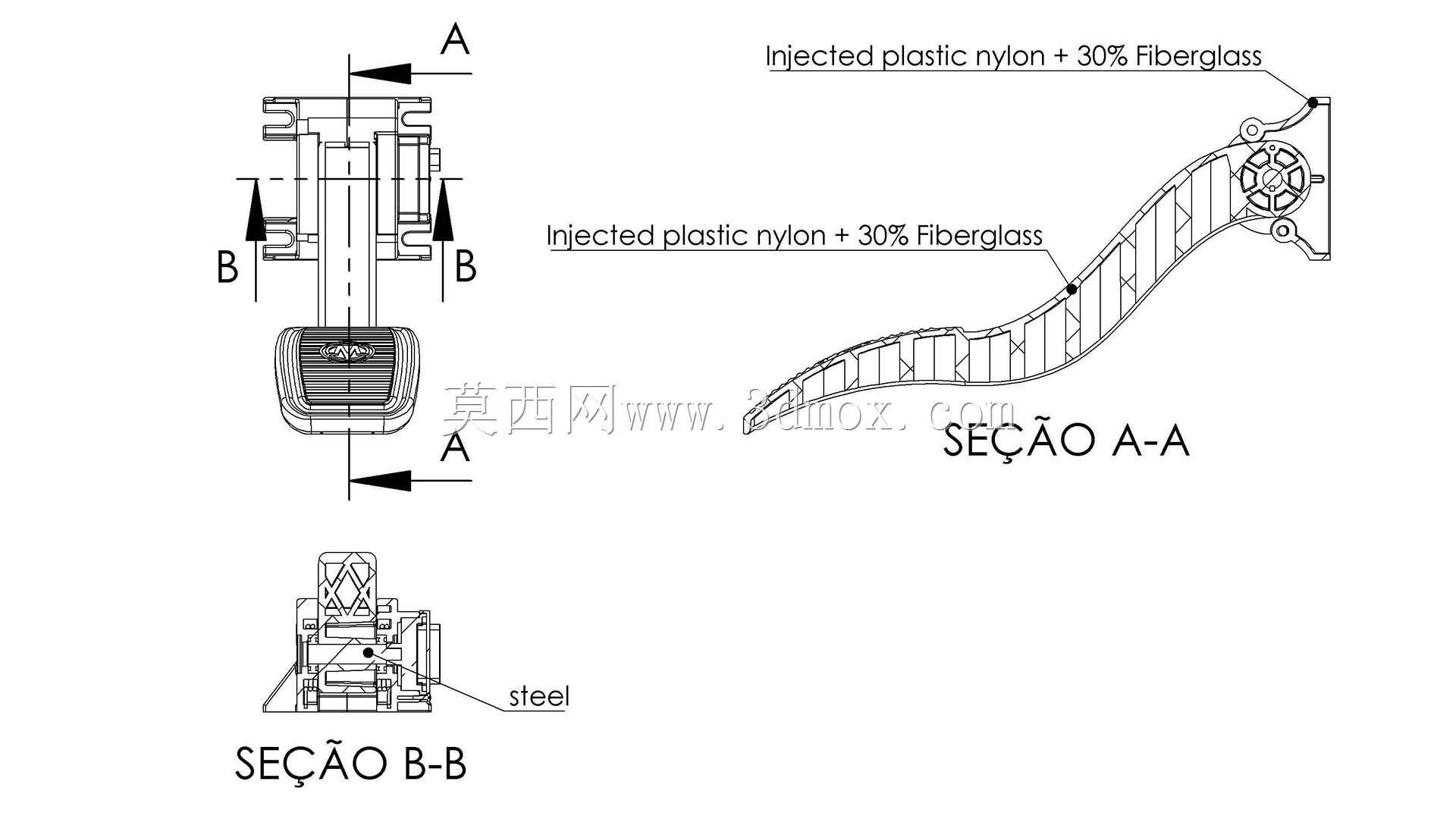

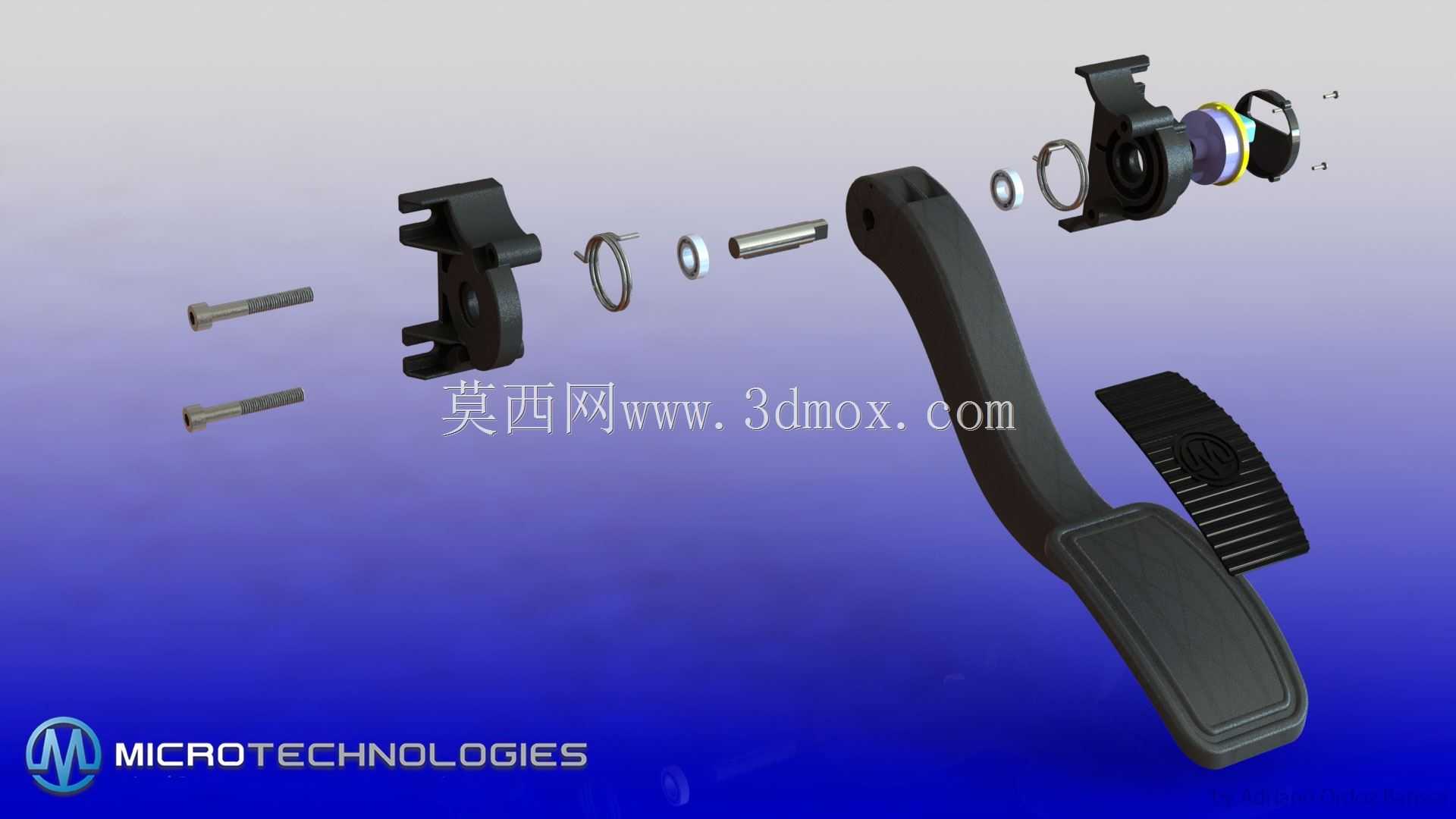

从功能特性来看，该踏板的聚合物注入部分采用尼龙添加33%玻璃纤维的复合材料成型，这种材料配比在工程应用中经过多轮验证，相比纯尼龙材料，拉伸强度、弯曲模量提升40%以上，长期交变载荷下的蠕变量控制在0.2%以内，完全满足踏板总成十万次以上踩踏循环的强度要求，同时相比传统钢制冲压焊接踏板，整体重量降低35%左右，符合整车轻量化的设计方向。整个踏板总成分为三个主体结构部分，分别是上部的安装铰接基座、中间的承力臂杆、下部的踩踏接触面板，额外集成了传感器安装的注塑塑料基座，不需要额外做金属支架焊接固定传感器，减少了装配环节的零件数量，降低了供应链的管理成本与装配公差累积。

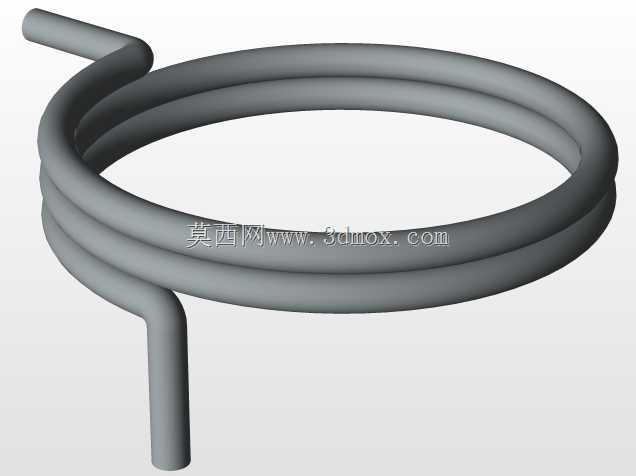

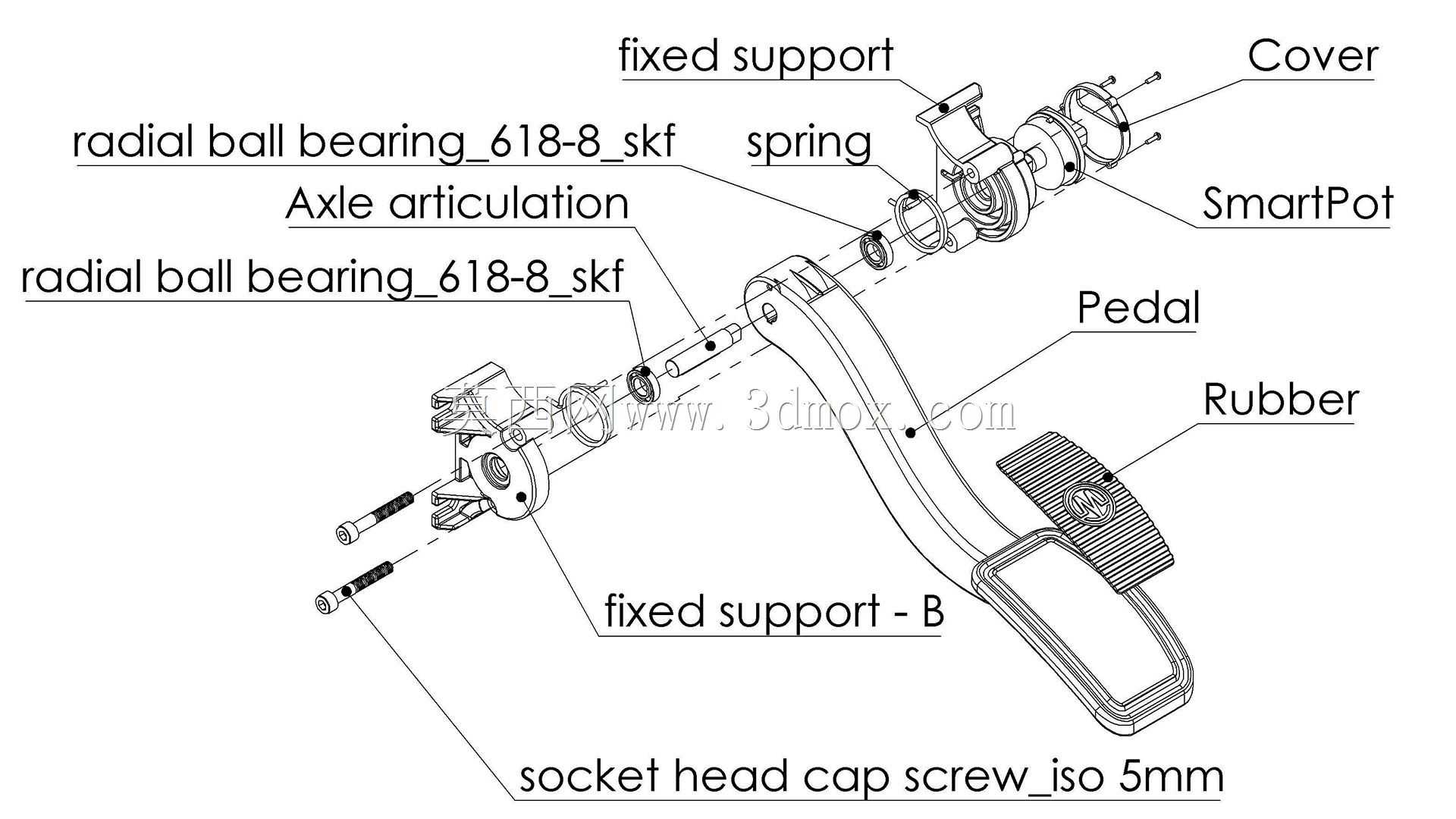

铰接位置的转轴采用经过机加工的钢制零件，表面做调质处理与发黑防锈处理，转轴与基座的铰接位置预留了自润滑衬套的安装间隙，不需要额外添加润滑脂即可实现长期无卡滞转动，转轴的作用一方面是传递踏板转动的角位移给位置传感器，另一方面承担踏板踩踏过程中的全部径向载荷，将载荷传递到上部的固定安装结构，避免承力臂出现侧向窜动。踏板内部集成了两根弹簧组件，并非传统的单弹簧回位结构，双弹簧的设计一方面可以提供更线性的回位力矩，在踏板的全行程范围内，回弹力的增长曲线更贴合人体脚部的施力习惯，避免初段过软、末段过硬的脚感问题，另一方面双弹簧互为冗余，即便其中一根弹簧出现疲劳断裂，另一根弹簧仍然可以提供足够的回位力，保证踏板不会出现卡滞、无法回位的安全问题，提升整个操纵机构的安全冗余度。

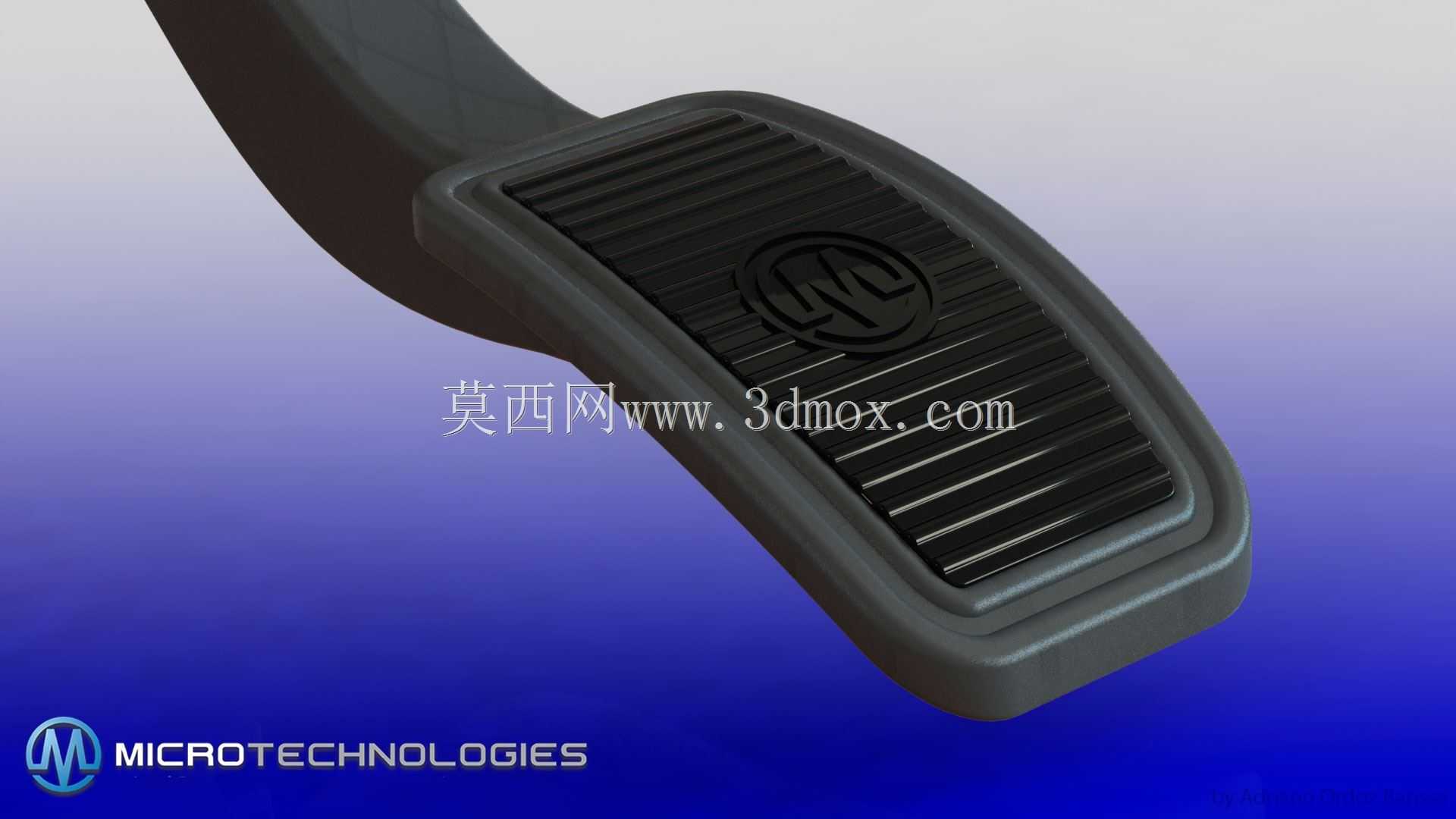

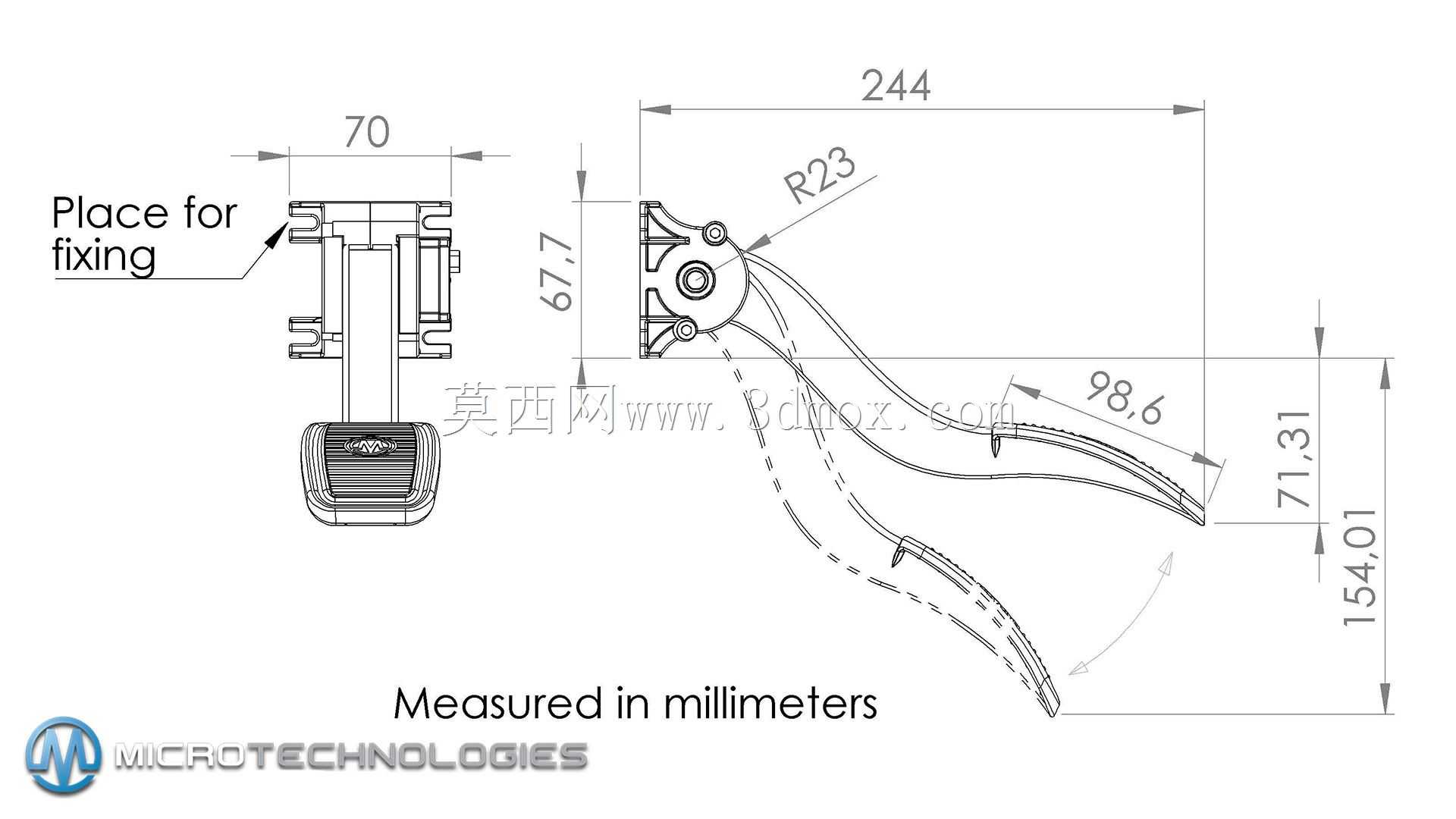

从设计思路层面，整个踏板采用模块化集成设计，上部的安装基座预留了三个标准螺栓安装孔，孔位间距匹配主流车型的踏板安装支架通用尺寸，安装时不需要对车身支架做额外打孔修改，直接通过螺栓紧固即可完成固定，安装边界的尺寸控制在横向120mm、纵向85mm的范围内，不会和周边的离合踏板、休息踏板、转向柱下护板产生运动干涉。承力臂的弧度采用变曲率设计，从上部铰接点到下部踩踏面的力臂长度经过反复校核，保证踩踏力的传动比在合理区间，成年人脚部施加100N到300N的踩踏力时，对应的踏板行程在50mm到120mm之间，符合整车操纵的人机工程要求。下部的踩踏面板表面做了防滑的格栅纹理设计，纹理深度1.2mm，即使鞋底沾有水渍、泥沙，也能保证脚部和踏板面之间有足够的摩擦力，不会出现打滑的情况，面板的边缘做了圆弧过渡处理，避免尖锐棱角在驾驶过程中剐蹭驾驶员的鞋部或者脚踝。

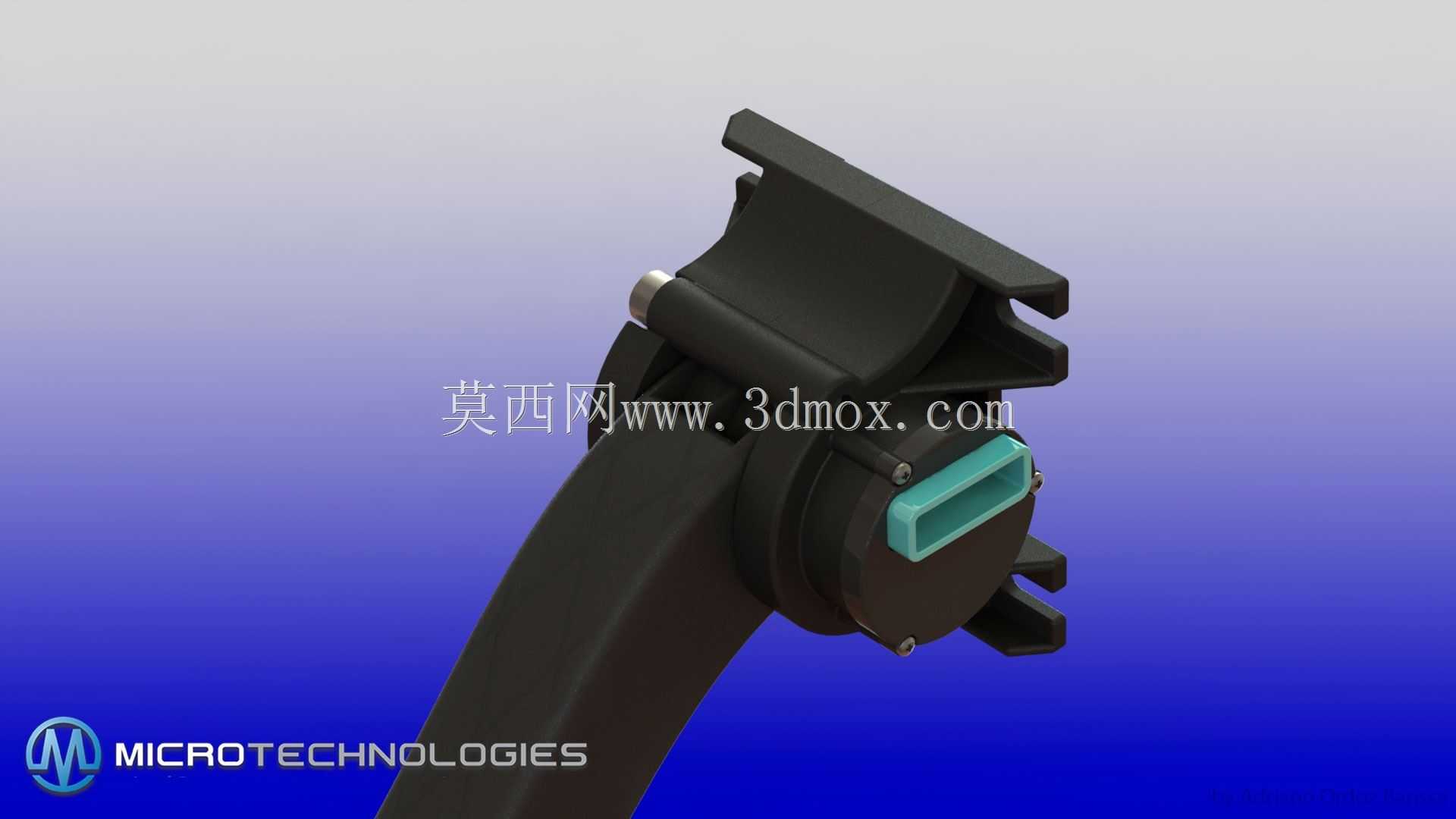

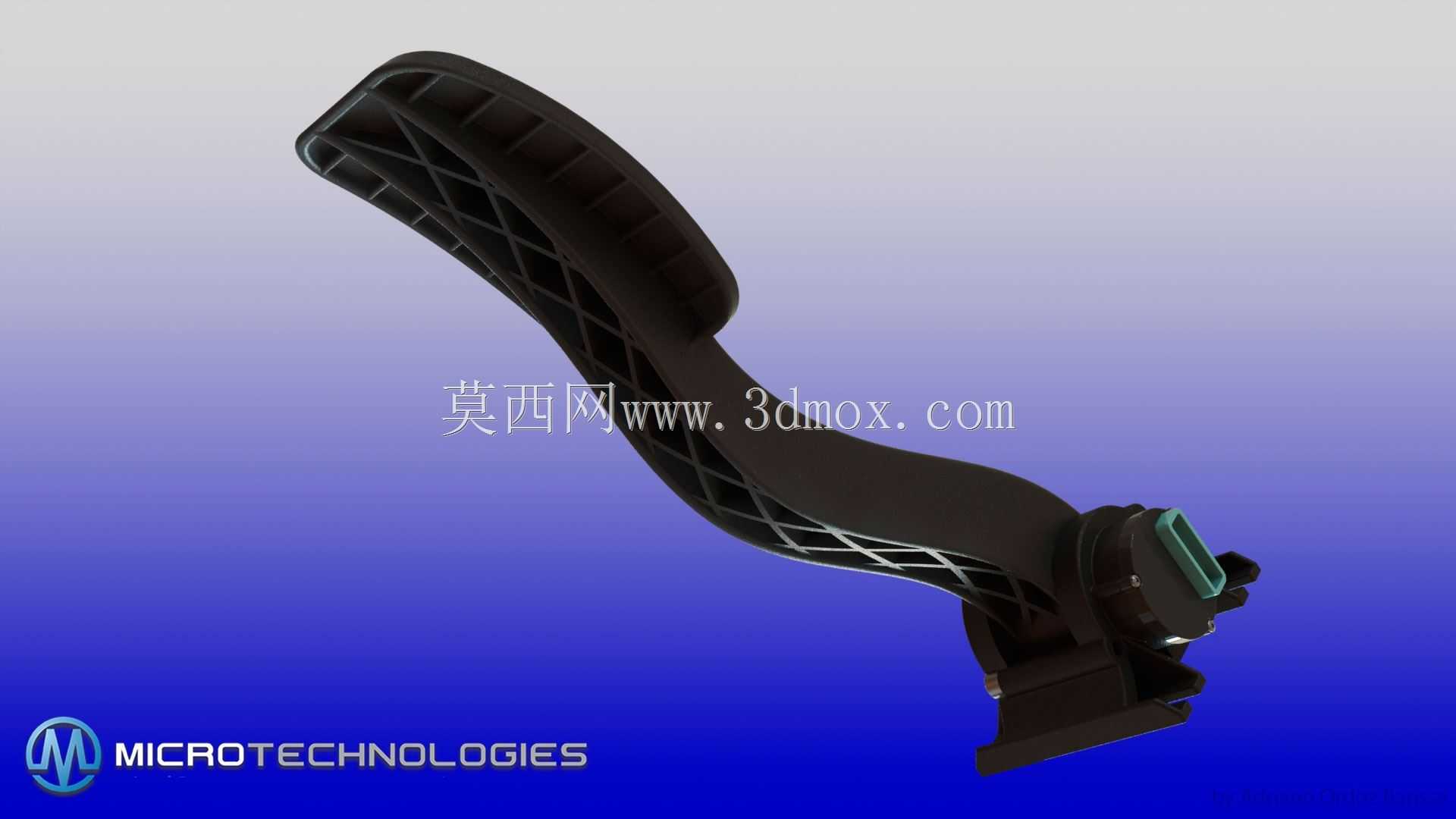

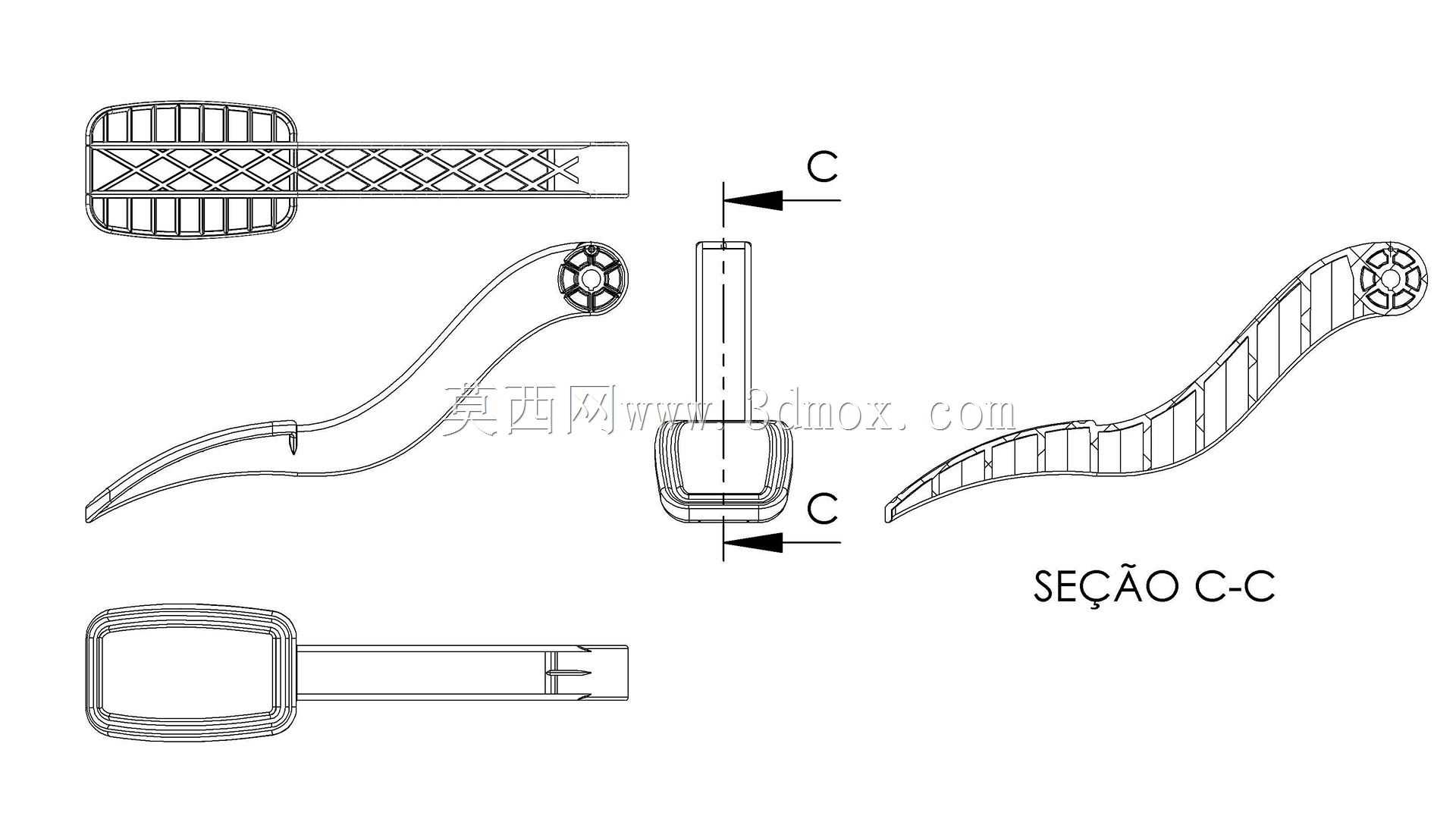

在结构细节处理上，承力臂的截面采用工字型变截面设计，靠近上部铰接点的位置截面厚度更大，承受的弯曲载荷更高，靠近下部踩踏面板的位置截面适当减薄，在保证整体强度的前提下进一步降低重量，所有的结构转角位置都做了R3以上的圆角过渡，避免注塑成型过程中出现应力集中导致的零件开裂问题，同时在交变载荷作用下，圆角过渡可以分散应力，提升零件的疲劳寿命。传感器的安装位设计在铰接转轴的侧端，采用卡扣加定位销的固定方式，传感器的转轴和踏板的钢制转轴通过扁位结构直接连接，没有额外的传动连杆，消除了连杆间隙带来的信号误差，踏板转动的角度可以1:1传递给传感器，信号精度控制在0.5度以内，完全满足整车控制器对踏板位置信号的精度要求。

实际装车验证环节，这类踏板需要通过高低温环境测试，在-40℃到85℃的环境温度范围内，复合材料的性能变化率控制在10%以内，弹簧的弹力变化不超过15%，转轴的转动扭矩保持在合理区间，不会出现低温卡滞、高温变软的问题；同时需要通过盐雾测试，在5%浓度的盐雾环境下放置96小时，金属零件不会出现红锈，塑料零件不会出现明显的变色、变形，满足整车的耐腐蚀要求。相比传统的金属焊接踏板，这种注入式成型的踏板生产效率更高，注塑成型周期只需要45秒左右，后续只需要做简单的飞边修剪即可进入装配环节，不需要做冲压、焊接、除锈、喷涂等多道工序，生产过程的能耗更低，零件的一致性更好，批量生产时的尺寸公差可以控制在±0.1mm以内，避免了焊接变形带来的尺寸偏差问题。

在安装适配性上，整个踏板总成的运动包络经过严格校核，踏板从初始位置到最大踩踏位置的运动过程中，和周边部件的最小间隙保持在10mm以上，即使在车身出现一定量的装配误差情况下，也不会出现运动干涉，上部的安装基座还预留了缓冲块的安装位，在踏板完全回位时，缓冲块和安装支架接触，避免金属直接碰撞产生异响，同时吸收回位时的冲击载荷，提升驾驶舱的NVH表现。
