壁挂式球形出液皂液分配装置结构设计

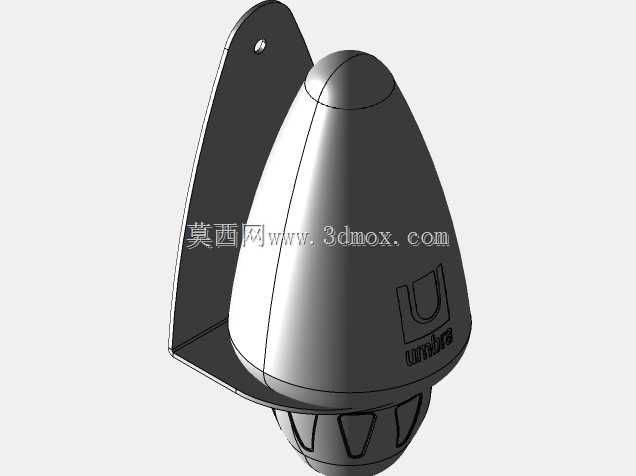

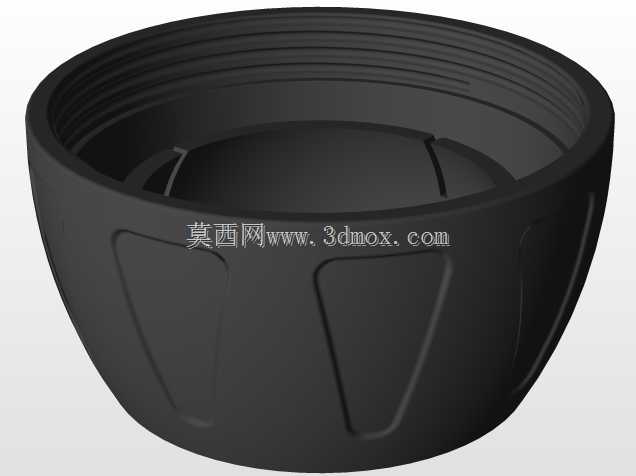

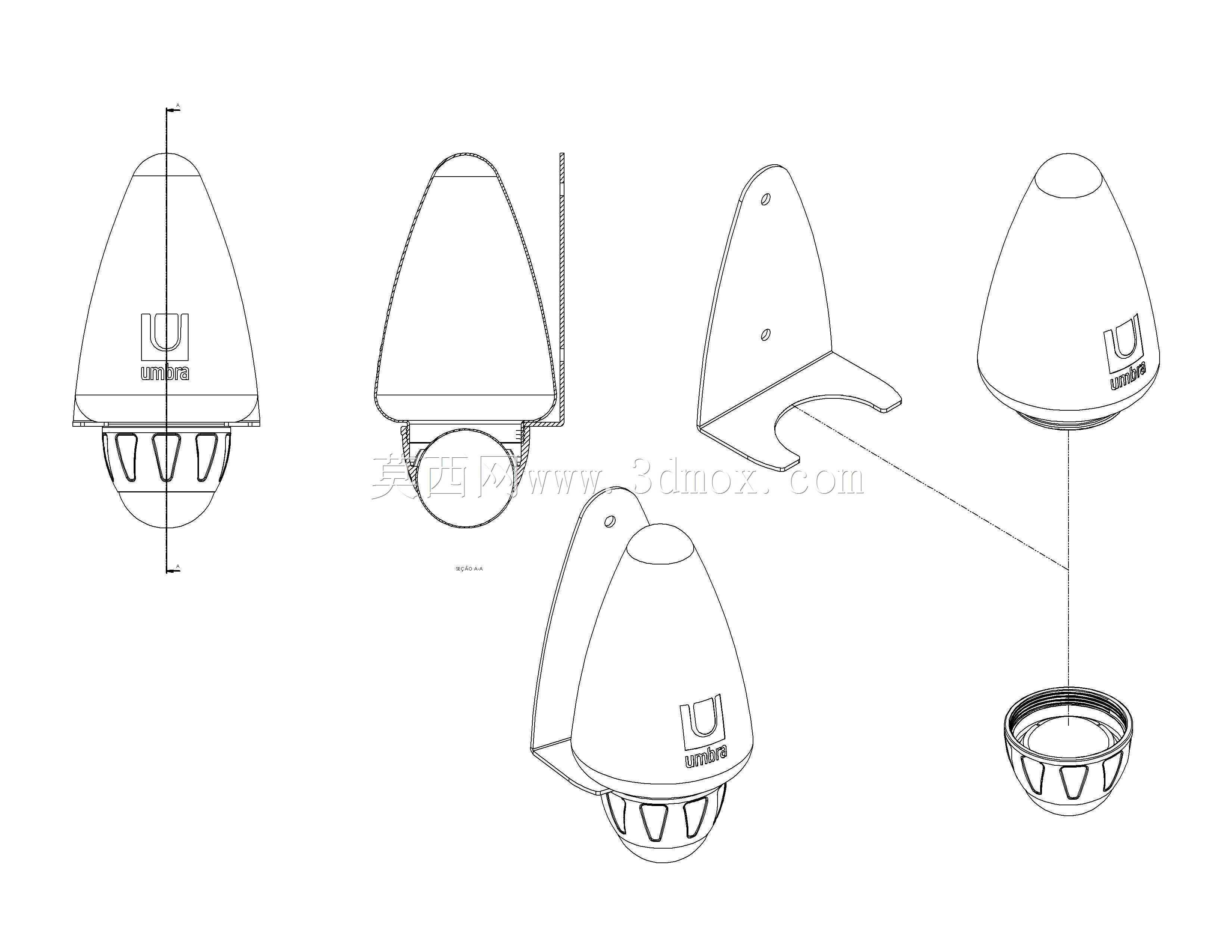

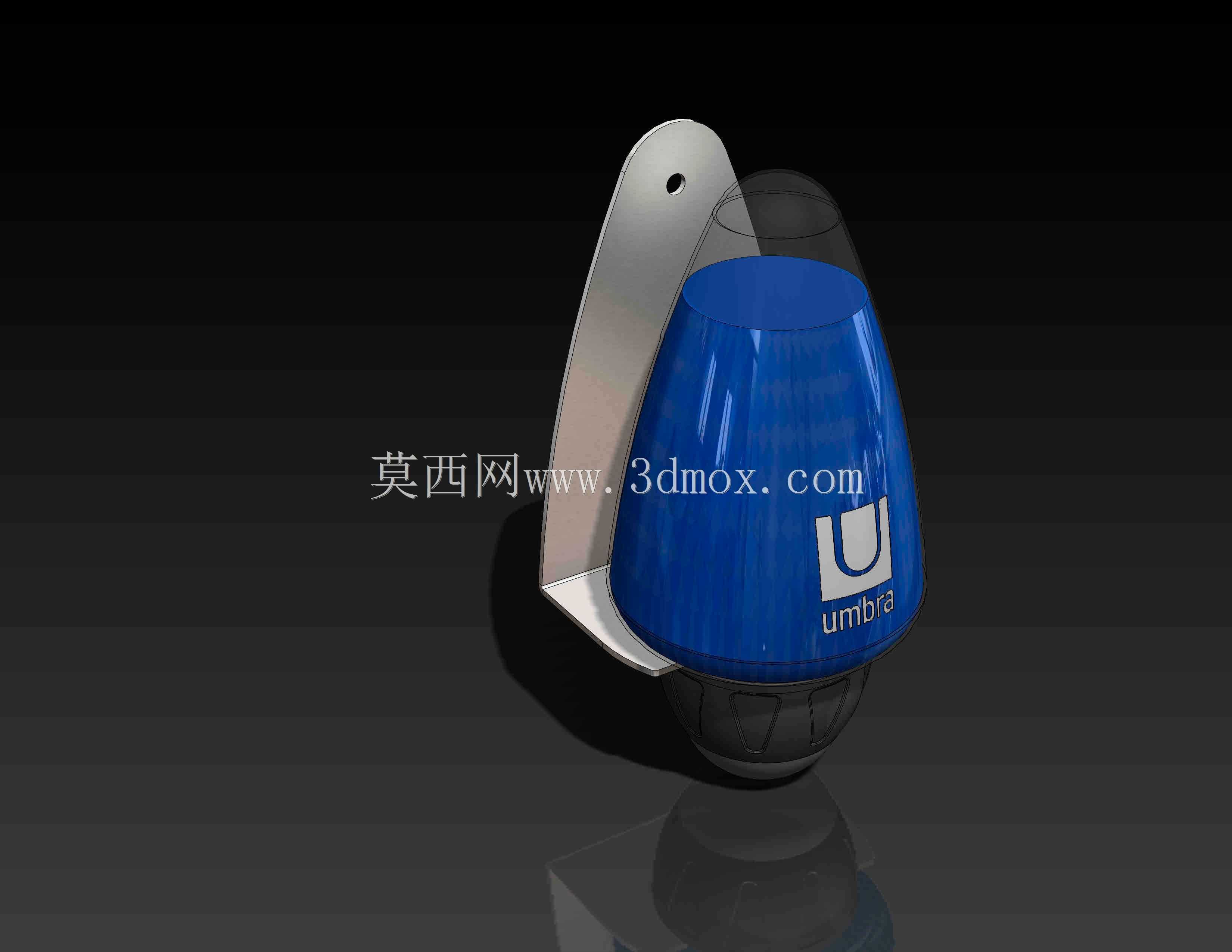

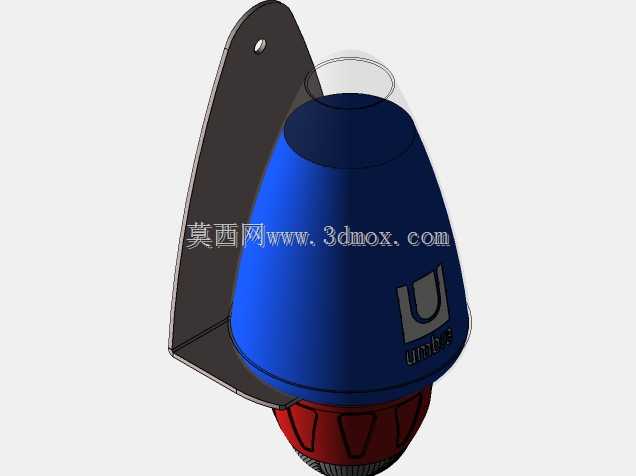

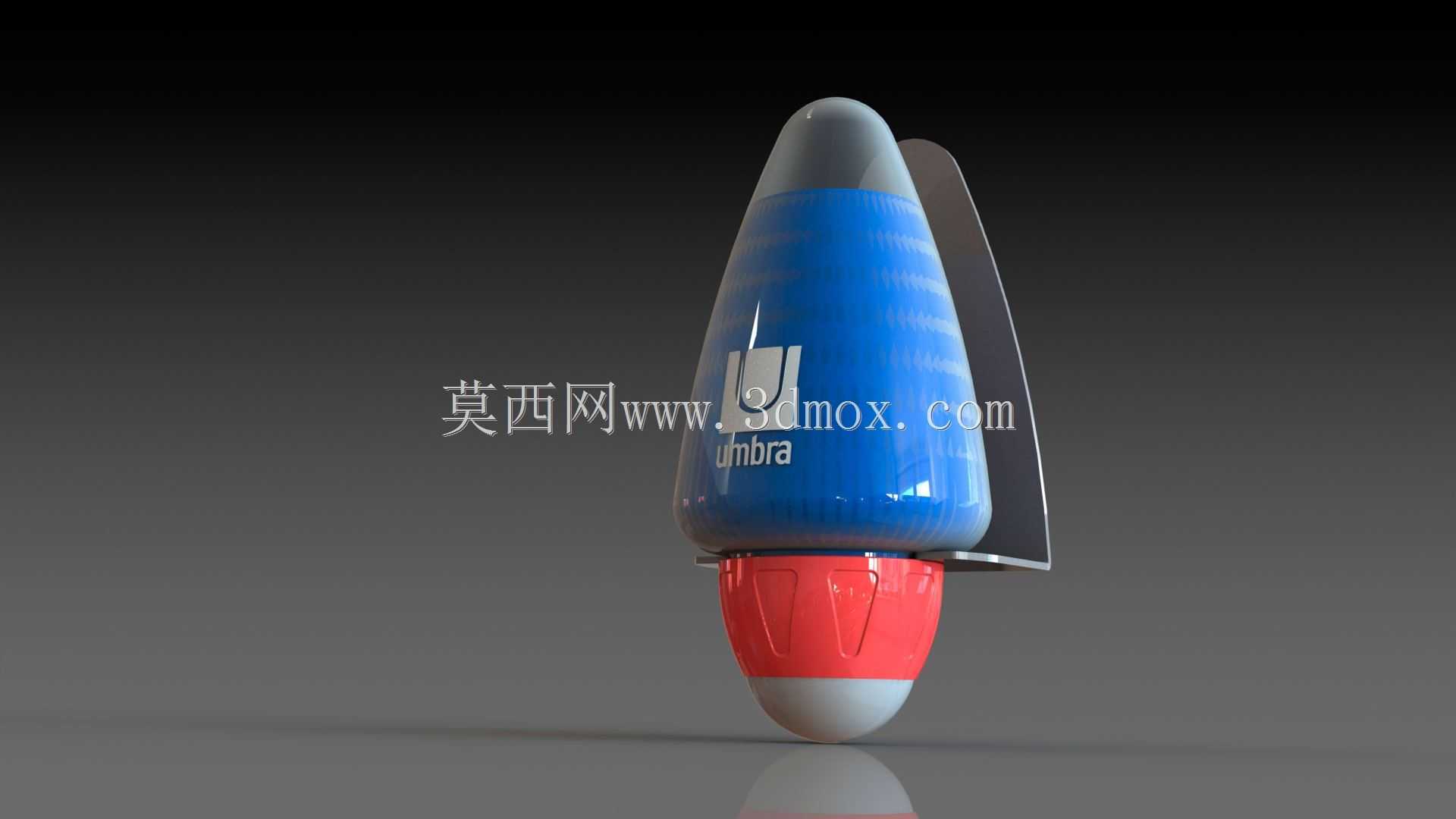

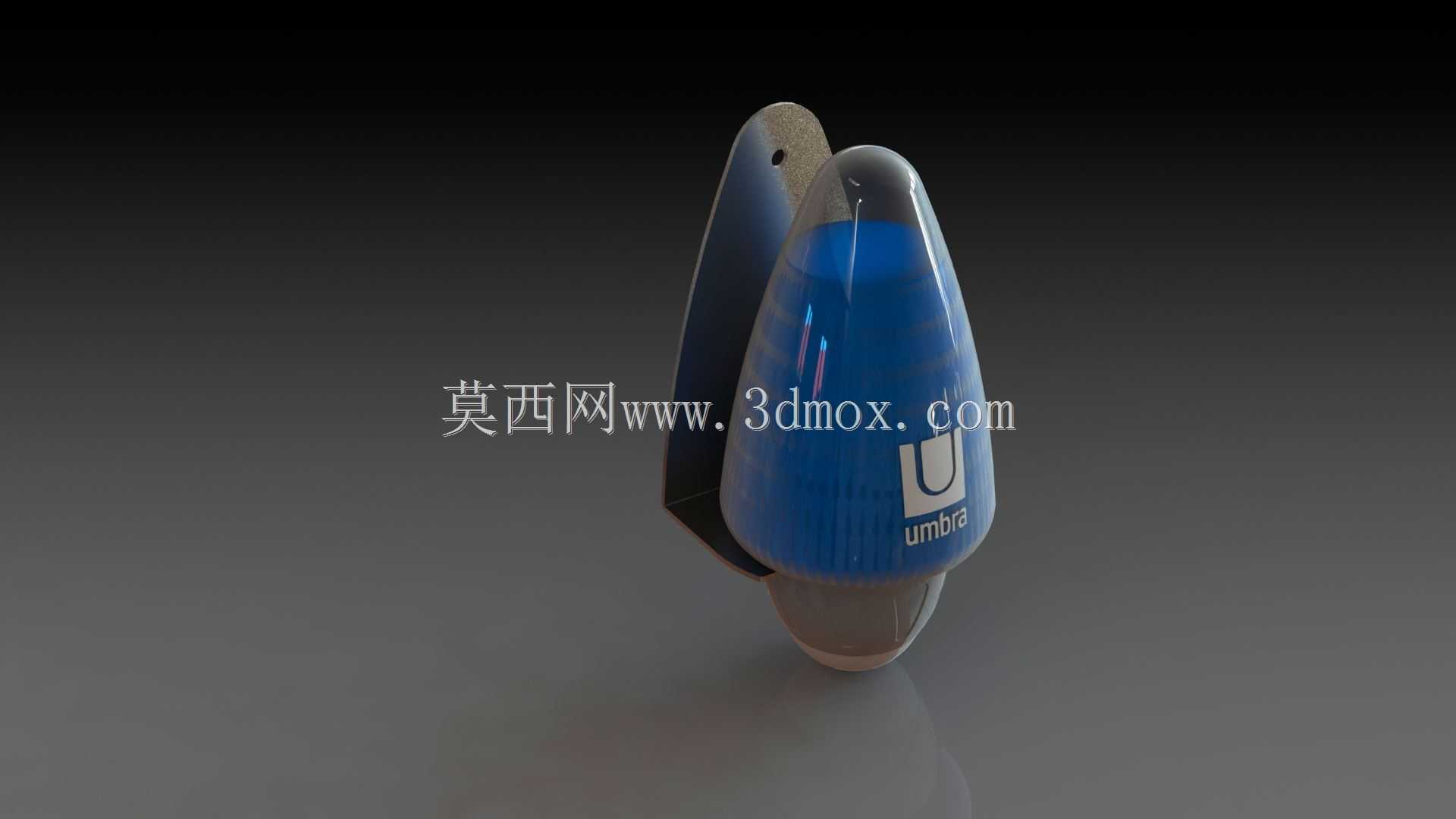

在公共卫生间、餐饮后厨、医疗场所洗手区这类高频次手部清洁场景里，传统按压式皂液器普遍存在按压部件易积污、出液量不稳定、长期使用回弹结构失效的问题，这款壁挂式球形出液皂液分配装置，正是针对这类场景痛点做的结构优化设计。从实际安装边界来看，装置整体采用贴墙固定方式，背部金属固定板预留两个标准膨胀螺丝安装孔，孔距适配常规卫浴五金安装的120mm通用间距，安装完成后装置突出墙面的最大距离不超过110mm，不会占用过多洗手台上方的通行空间，适配台下盆、台上盆等不同台盆上方的安装高度要求，安装时固定板距离台盆面的推荐高度为220mm，刚好适配成年人站立时手部自然抬起的操作高度，避免出液时皂液滴落至台盆外。装置核心的出液结构采用球形滑动出液设计，区别于传统的按压泵头结构，使用者只需将手放置在球形出液端下方，轻推球体即可触发储液罐内的皂液流出，整个操作过程无需用力按压，手部接触面积更小，不易在操作部件表面残留污渍，日常清洁时只需擦拭球体表面即可完成维护，大幅降低公共场景下的洁具清洁频次。从结构组成拆分来看，整套装置分为三个核心装配模块：贴墙固定的金属背板、卡接在背板上的储液罐主体、以及装配在储液罐出液端的球形阀组件。储液罐采用透明注塑吹制工艺成型，罐体侧面预留液位观察区域，运维人员可直接观察剩余皂液容量，无需拆开罐体即可判断补液时机，罐体顶部的注液口采用旋转卡扣式密封盖，补液时只需旋转打开盖子即可加注皂液，密封盖内置硅胶密封圈，倒置安装状态下不会出现漏液问题。球形出液端的阀组件采用聚合物材质注塑成型，球体与出液口的配合面做镜面抛光处理，配合间隙控制在0.02mm以内，既保证球体滑动时的顺畅度，又能在非操作状态下实现可靠密封，避免皂液自然渗漏。装置的外壳保护罩采用半透明蓝色注塑材质，既可以遮挡储液罐的内部结构提升视觉整洁度，又不会完全遮挡液位观察视线，保护罩与金属背板之间采用卡扣式连接，日常维护时无需工具即可拆开保护罩完成补液或部件检修。从功能特性来看，这款装置的出液量由球体的滑动行程控制，常规轻推状态下单次出液量控制在1.2ml左右，刚好满足单次手部清洁的皂液用量，不会出现出液过多造成浪费的问题，也避免出液过少需要多次操作的麻烦。相比传统的按压式皂液器，这种球形滑动结构没有外置的弹簧回弹部件，不会出现弹簧长期接触皂液锈蚀失效的问题，整体结构的运动部件更少，长期使用的故障率更低，适配商场、写字楼、学校、餐饮门店等大流量使用场景的运维需求。在结构设计的细节处理上，金属背板的边缘做了圆角钝化处理，安装后不会有尖锐边角突出，避免人员磕碰受伤；储液罐与背板的卡接结构设置了防脱卡扣，受到外力碰撞时不会轻易从背板脱落；球形出液端的底部做了圆弧收边，皂液流出时会沿着圆弧端自然滴落，不会在出液口残留皂液形成干结污渍。针对不同的使用场景，储液罐的标准容量为350ml，按照日均100人次的使用频率，补液周期可达到3-4天，降低运维人员的补液工作量；如果是流量更大的场景，也可通过更换同接口规格的大容量储液罐适配，整体接口采用通用化设计，无需改动壁挂背板即可完成储液罐的替换。从安装施工的角度来看，整套装置的安装不需要预埋特殊构件，只需在墙面标记安装孔位后，打入6mm规格的膨胀螺丝固定背板，再将储液罐和保护罩卡接到位即可完成安装，整个安装过程不超过10分钟，后期如果需要更换安装位置，也可快速拆卸装置，不会在墙面留下过大的安装痕迹。
