内螺纹3.5mm三芯接线适配连接器结构

做小型电气柜内部布线、传感器信号转接的工程师，大概率都碰到过现场布线的痛点：细径信号线从设备外壳穿入后，没有可靠的固定与转接点位，线芯直接拧在端子上不仅抗拉扯能力差，长期受设备振动影响还容易出现松脱、虚接，穿线处的密封与应力释放也很难处理，这款带3.5mm内螺纹接口的三针对接结构，就是针对这类小电流信号转接场景做的适配设计。

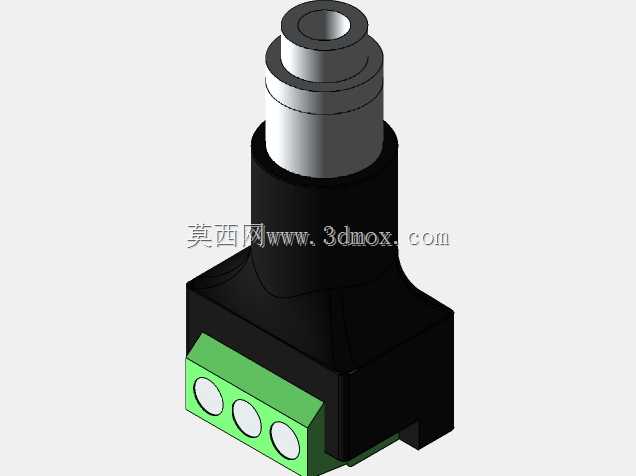

从实际使用场景来看，这类适配接头多用于工业传感器、小型检测模块的现场接线端，比如光电开关、接近开关的尾端出线转接，或是小型控制盒面板上的外接信号接口，上端的3.5mm内螺纹接口可以直接和带同规格外螺纹的设备壳体、穿线格兰头对接，拧紧后既能实现穿线位置的径向定位，也能给线缆提供基础的抗拉支撑，避免外力直接拉扯到内部接线端子。下端的三线接线端采用绿色端子块设计，三个圆形接线孔对应三根线芯的压接点位，接线时不需要额外焊锡，只需要将剥好的线芯插入孔位，拧紧端子上的压紧螺丝就能完成固定，现场布线效率比焊接式接头高很多，后期维护换线也不需要拆整个接头，只需要松开对应孔位的压块就能抽换线芯。

设计层面上，整个结构做了明确的功能分区，上端的螺纹段做了阶梯轴结构，最顶端的内螺纹孔是线缆穿入的通道，往下的两级阶梯轴是和对接件配合的定位面，加工时可以保证和对接接口的同轴度，避免螺纹拧紧后出现偏斜导致的密封失效。中间的黑色主体段做了锥度过渡，从上端的细圆柱平滑过渡到下端的方形接线座，这个过渡段一方面是分散螺纹连接时的应力，避免拧紧力矩过大导致根部断裂，另一方面方形的底座刚好可以卡在面板开孔的限位槽里，安装时不需要额外打胶固定，靠方形结构的防转特性就能避免接头跟着螺纹转动。下端的端子块是嵌入式安装在主体底座上的，端子块和主体之间做了卡槽限位，压接线芯时的拧紧力不会让端子块在底座里移位，三个接线孔的间距做了3.8mm的安全爬电距离，满足低压小电流信号传输的绝缘要求，不会因为线芯毛刺、积灰导致相邻端子短路。

安装边界上，这款适配接头的上端螺纹段外径控制在8mm以内，对应的面板开孔只需要开9mm的通孔就能完成安装，下方方形接线座的对边尺寸是14mm，安装时需要预留至少16mm的平面空间来放置底座，接线完成后端子块下方不需要额外留走线空间，线芯从侧面引入端子孔即可，整体的安装高度从螺纹顶端到端子块底部只有22mm，就算是内部空间紧凑的小型传感器外壳、薄型控制盒也能装下，不会因为接头尺寸过大导致盒盖无法扣合。实际选型时要注意，上端的3.5mm内螺纹对应的是细牙规格，和普通M3.5粗牙螺纹不通用，对接时要选同螺距的外螺纹接头，避免错牙导致螺纹滑丝，另外这款接头的接线端子最大支持0.75平方毫米的多股铜芯线，适合传输24V直流信号、5A以下的小电流，不能用来转接动力回路的大电流线路。

从结构建模的细节来看，整个零件的分型面做的很规整，主体的黑色部分是注塑成型的PA66材质，建模时所有的转角都做了R0.5的圆角过渡，避免注塑时出现应力集中导致的开裂，上端螺纹段的内壁做了0.2mm的脱模斜度，生产时可以顺利脱模不会刮伤内壁。下端的绿色端子块是阻燃PBT材质，和黑色主体的卡槽配合做了0.1mm的间隙配合，装配时可以直接压入不需要额外打胶固定，三个接线孔的位置度公差控制在0.1mm以内，和端子内部的压紧螺丝孔完全同轴，压线时螺丝可以准确压在线芯上，不会出现压偏、压断线芯的问题。很多工程师做小型设备的面板接口设计时，经常会忽略接头的安装空间与应力释放结构，要么选的接头尺寸太大挤占内部布线空间，要么没有做螺纹对接的定位结构，导致线缆拉扯后直接把端子从底座上扯下来，这款结构的设计刚好平衡了安装尺寸、接线便利性与结构强度，适合用在各类小型低压电气设备的信号转接点位。
