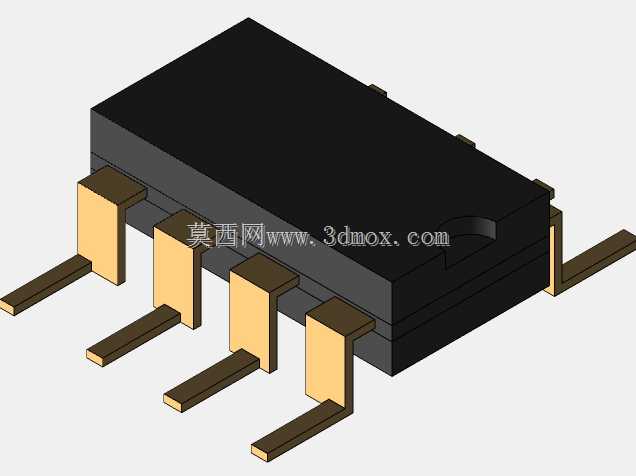

阿特梅尔阿提尼85八引脚弯脚芯片结构

该款八引脚弯脚封装的半导体芯片，是嵌入式控制场景里极为常用的小型控制核心，常被应用在小型消费电子、简易工控传感节点、低功耗手持设备、智能小家电控制板等场景中，承担逻辑运算、IO信号采集、外设驱动输出的核心作用。不同于常规直插式直引脚封装，这款芯片采用了向外弯折的成型引脚，在实际板级装配时，不需要在PCB上开设贯穿整板的直插通孔，引脚弯折后可贴合PCB表层焊盘完成波峰焊或者回流焊装配，能够有效降低PCB的加工成本，同时缩减板卡整体厚度，适配对安装空间高度有严格限制的紧凑设备内部布局。

从设计维度来看，该模型严格按照1:1实物比例还原，完整复刻了芯片本体的黑色环氧塑封外壳结构，包括本体一端用于标识引脚起始位的半圆定位缺口，能够帮助装配人员快速识别1号引脚位置，避免装反导致的电路烧毁问题。引脚部分还原了铜基材表层镀锡的金属结构特征，每根引脚的弯折角度、伸出长度、引脚间距都严格遵循对应封装的行业通用规范，相邻引脚之间的间距保持标准的2.54mm规格，能够兼容市面上通用的贴片焊盘设计，不需要额外定制特殊封装的PCB footprint。在安装边界上，芯片本体的长宽尺寸完全匹配SOP-8小外形封装的通用尺寸，本体高度控制在常规塑封芯片的标准范围内，引脚向外弯折后的横向跨度也符合行业通用公差要求，在做板卡布局时，只需要按照标准SOP-8弯脚封装的预留空间进行排布，就可以顺利完成装配，不会出现和周边元器件干涉的问题。

在实际工程应用中，这类弯脚封装的芯片相比传统直插芯片，在抗振动性能上有一定优势，引脚弯折形成的微小形变空间，能够缓冲设备运输或者运行过程中产生的振动应力，避免引脚受应力断裂导致的接触不良问题。建模过程中，对塑封本体的边角倒角、引脚根部和塑封体结合的溢胶特征都做了写实还原，没有做过度的理想化简化，能够直接用于PCB装配干涉检查、设备内部结构布局仿真、产品爆炸图制作、装配工艺指导文件渲染等场景。对于结构设计人员来说，在做紧凑设备的内部堆叠时，直接调用该模型可以精准评估芯片和周边壳体、接插件、其他元器件的安全间隙，避免开模后出现元器件顶壳、焊盘和结构件干涉的问题；对于硬件设计人员来说，该模型的引脚位置和实际器件完全一致，可以用来核对封装库的尺寸准确性，减少打样后出现的封装不匹配问题。

这类小型8引脚单片机芯片，本身资源足以支撑简单的逻辑控制任务，比如按键扫描、LED驱动、小型继电器控制、温湿度数据采集传输等，因为封装体积小、功耗低、成本可控，在批量产品中应用极广，对应的精准三维模型，能够在产品研发阶段就提前规避很多装配层面的潜在问题，减少样机调试阶段的改模次数，缩短整体研发周期。模型中引脚的弯折弧度也完全还原了量产器件的成型特征，没有做直角弯折的理想化处理，更贴近实际生产中的器件形态，在做装配应力仿真时，也能得到更贴近真实情况的仿真结果。
