高精度传动用圆螺杆结构设计

在各类需要直线往复传动、精准位移进给的机械结构中，圆螺杆是应用频次极高的基础传动构件，从普通的工装进给滑台，到轻工设备的物料推送机构，再到小型专用设备的调节定位单元，都能见到这类构件的身影。不同于梯形丝杠侧重重载低速传动、滚珠丝杠侧重高精度低摩擦传动的特性，这类等距圆牙型螺杆的适配场景更偏向中低载荷、连续平稳传动的工况，比如包装设备的膜料输送张紧调节、小型输送线的侧挡位置调整、工装夹具的夹紧行程驱动，都能依靠这类螺杆实现稳定的动作输出。

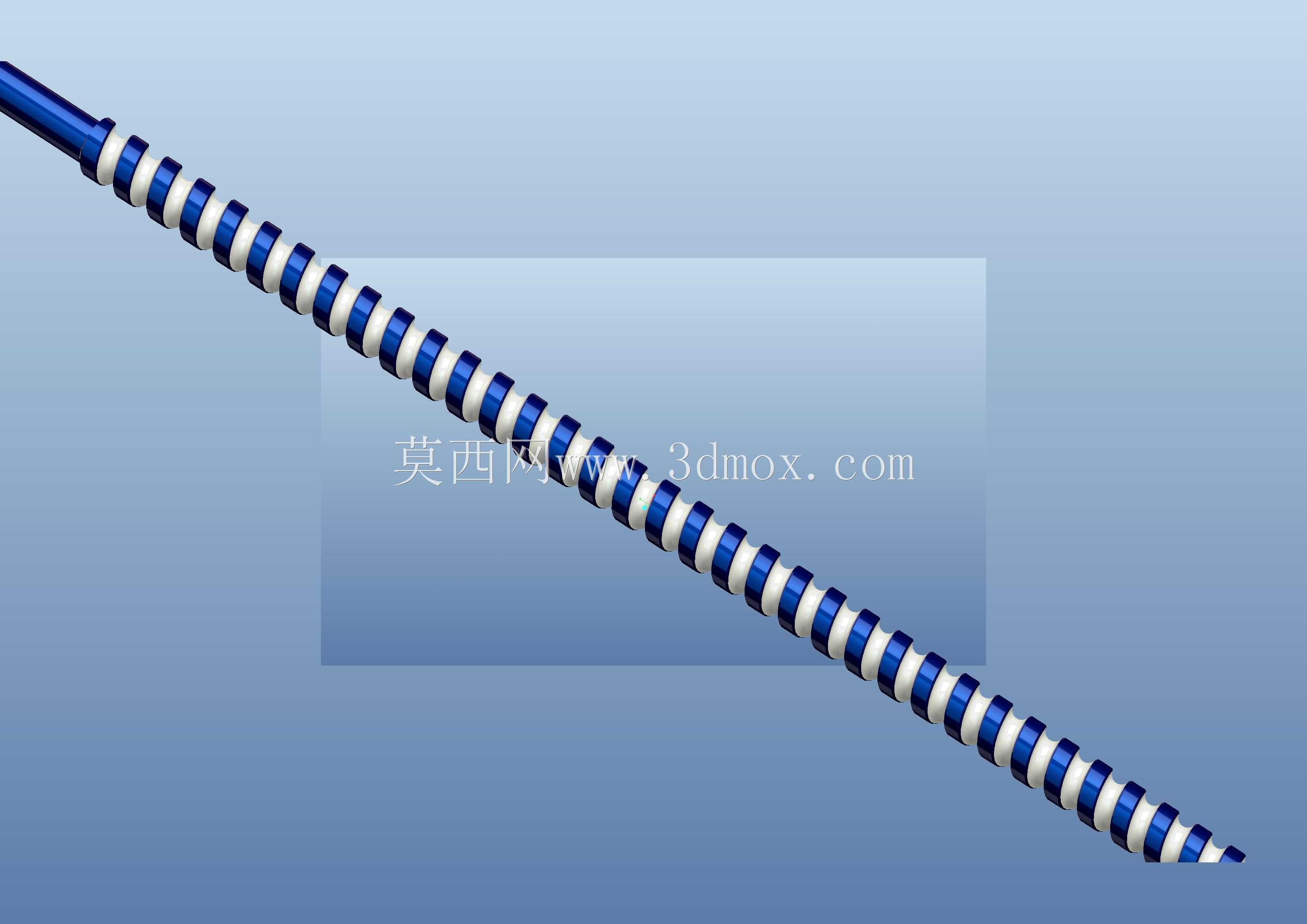

从结构设计逻辑来看，这款圆螺杆采用连续等距的圆弧牙型螺旋结构，杆身主体为等直径圆截面，螺旋牙型沿杆身全长连续排布，牙顶与牙底均做圆弧过渡处理，这种设计首先能降低传动过程中与配合螺母的接触应力，避免长期往复运动出现牙型崩损的问题，同时圆弧过渡的牙型在传动过程中运行更平顺，不会出现梯形牙型常见的传动卡顿、爬行问题，适配转速不高但需要连续平稳运行的传动场景。设计时首先要匹配安装边界确定杆身的公称直径，杆身直径的选取直接决定了螺杆的抗扭、抗弯能力，若用于悬臂式调节结构，杆身的长径比需要控制在合理区间，避免伸出过长出现挠度变形影响传动精度；若用于两端支撑的传动结构，需要在杆身两端预留安装轴颈，轴颈直径要匹配配套的支撑轴承内孔尺寸，轴颈处要设计对应的轴肩、卡簧槽结构，实现螺杆的轴向定位，防止传动过程中出现轴向窜动。

实际选型应用时，要先明确螺杆的有效传动行程，有效行程范围内的螺旋牙型要保证连续无断点，牙型的螺距误差要控制在对应工况允许的范围内，若是用于刻度调节的场景，螺距的累积误差直接决定调节精度，建模时需要严格控制螺旋线的导程精度，牙型的截面轮廓要沿螺旋线做精准扫掠，避免出现牙型变形导致与配合螺母卡滞。杆身两端的安装结构要根据实际安装方式设计，若是采用径向锁紧的固定方式，需要在端部设计对应的扁位或者锁紧螺纹；若是需要连接驱动手轮或者电机联轴器，端部要设计对应的键槽或者D型截面，保证扭矩传递的可靠性。

从实际使用的功能特性来看，这类圆螺杆的传动阻尼适中，既可以配合铜质螺母实现手动调节的顺畅手感，也可以配合工程塑料螺母实现无润滑工况下的长期运行，不会像金属对金属配合的梯形丝杠那样容易出现咬合磨损。在一些食品加工、包装类对润滑脂使用有限制的场景，搭配POM或者尼龙材质的配合螺母，不需要额外加注润滑脂就能满足长期运行需求，维护成本更低。同时圆弧牙型的结构不容易积存粉尘、碎屑，在有少量粉尘的生产车间环境中使用，不会因为碎屑嵌在牙型缝隙里导致传动卡滞，环境适应性更强。

建模过程中需要注意几个核心细节：首先是螺旋线的起始位置要和端部安装结构的相位匹配，比如端部设计键槽的话，要保证键槽的相位和螺旋线起始位置对应，方便装配时调整初始行程位置；其次是牙型的收尾处理，在有效行程的两端，螺旋牙型要做自然收尾过渡，不要出现牙型突然截断的结构，避免螺母运行到行程端点时出现卡滞或者撞击；另外杆身的所有过渡棱角都要做圆角处理，尤其是轴肩位置、牙型与光杆衔接的位置，避免热处理或者受力时出现应力集中，导致螺杆断裂失效。

在安装边界的匹配上，要预留足够的螺母运行空间，螺母的外径尺寸要和周边的结构件保留足够间隙，避免运动过程中出现干涉；两端支撑座的安装孔位要保证同轴度，若两端支撑不同轴，螺杆转动时会出现别劲的问题，大幅提升传动阻力，同时会加剧牙型的磨损，缩短使用寿命。对于需要做行程限位的场景，不需要额外加装复杂的限位结构，可以直接在螺杆的对应位置加装锁紧挡圈，利用螺母触碰到挡圈实现硬限位，结构简单可靠，维护也很方便。
