工业无线手持控制器结构设计方案

这款手持无线操控终端的设计，最初是针对车间内大型起重设备、自动化产线远程操控的场景需求展开，区别于固定式操作面板，它允许操作人员在设备周边10-50米范围内自由移动，避开设备运行的危险区域，同时能直观观察设备作业状态，调整操控指令。在实际的工业现场应用中，这类设备常被用于桥式起重机的吊运操控、自动化焊接设备的远程参数调整、仓储堆垛设备的点位移动操控，部分防爆场景下的隔爆型产线，也会采用同类无线终端完成非接触式操作，避免人员进入高危作业区间。

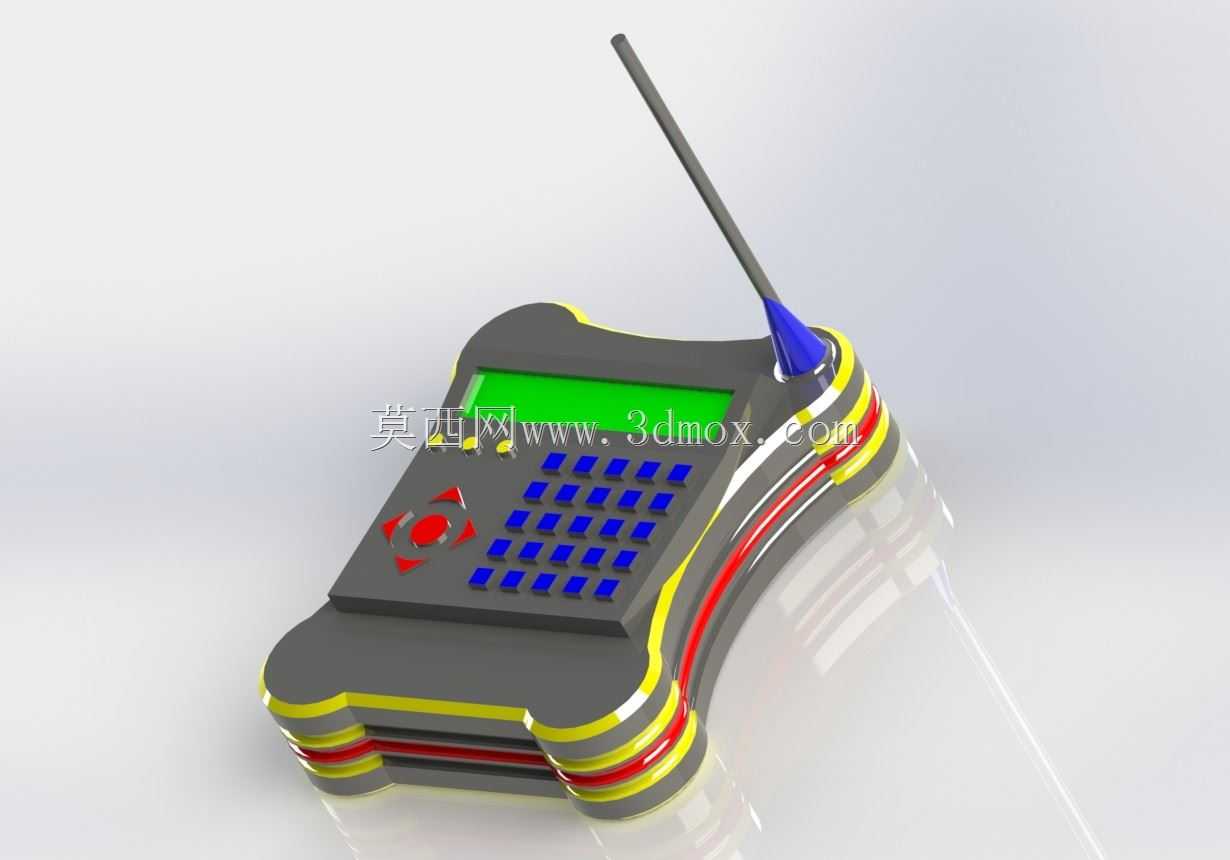

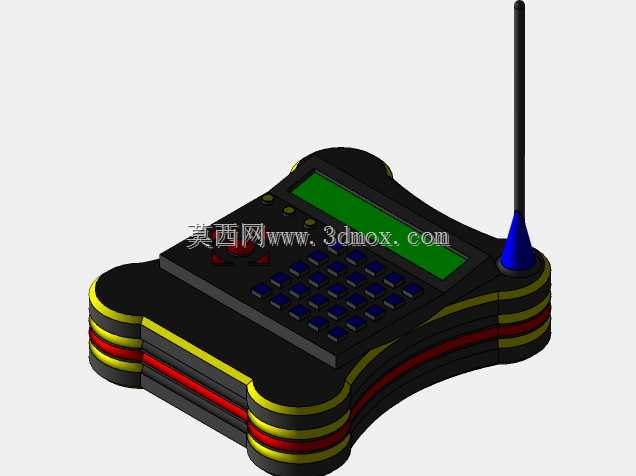

从功能布局来看，终端正面上方设置了长条形液晶显示区域，可实时反馈设备运行参数、信号连接强度、剩余电量等核心信息，操作人员无需回头查看设备端的显示屏，就能掌握当前设备的运行状态。显示区域下方排布了矩阵式功能按键，采用凸起式硅胶按键设计，单颗按键的触发行程设置为1.2mm，按压力度控制在3-5N，适配操作人员佩戴劳保手套时的操作触感，避免误触。按键区域左侧设置了四向导航键加中心确认键的组合，用于菜单切换、参数微调这类需要精准方向控制的操作，相比矩阵按键的点按操作，导航键的连续调节效率更高。终端顶部外置的杆状天线，采用倾斜式固定设计，天线与机身呈15度夹角，既避免手持时天线遮挡手部握持区域，也能优化信号发射的角度，减少人体对无线信号的屏蔽影响，天线根部做了防折断的圆弧过渡结构，可承受日常使用中一定角度的弯折冲击，降低天线根部断裂的故障概率。

机身的握持区域做了多层环形防滑结构设计，边缘采用黄红相间的警示色环，既符合工业设备的安全标识规范，也能增加握持时的摩擦力，表面采用哑光磨砂的硬质塑料材质，耐油污、耐车间常见的切削液腐蚀，沾附污渍后可直接用抹布擦拭清理。机身整体采用符合人体工学的弧形曲面设计，握持时掌心与机身背部的贴合度更高，长时间手持操作不易产生疲劳感，整机的重量控制在300g以内，单手握持时的重心落在掌心位置，不会出现头重脚轻的握持不适感。

在结构设计的边界考量上，整机的长宽高尺寸控制在180mm*80mm*35mm范围内，可轻松放入工装裤的侧袋中，方便操作人员随身携带。机身的接缝处做了错位式防水结构，可达到IP54的防护等级，能够抵御车间内常见的飞溅水滴、粉尘侵入，适配多粉尘、潮湿的工业作业环境。按键区域的周边做了高出按键表面0.5mm的围边，当设备意外掉落时，围边会先接触地面，避免按键直接受冲击损坏。机身内部的电路板安装位设置了多个减震胶柱，可承受1.2米高度自由跌落的冲击，避免电路板上的元器件受震动脱落。供电模块采用内置可充电锂电池组，电池仓设置在机身背部，采用卡扣式电池盖设计，更换电池时无需工具即可快速拆装，连续工作时长可满足单班次8小时的作业需求，信号模块采用工业级无线传输方案，延迟控制在100ms以内，确保操控指令的实时性，避免指令延迟带来的作业安全风险。
