钻夹头配套卡紧环结构设计

在钻削加工场景里，不管是台式钻床、立式钻床还是手持电钻的钻夹头组件，这类卡紧环都是直接影响装夹可靠性的核心配套零件，日常作业中钻头频繁更换、不同直径刀具的夹持力保持、高速钻削时的防松需求，都和这个环的结构精度直接挂钩。很多一线操作的师傅都遇到过钻夹头打滑、夹爪收张不同步的问题，追根溯源往往是配套的卡环磨损或者配合间隙超差导致的，这个零件的设计合理性，直接决定了钻夹头的夹持精度和使用寿命。

从功能特性来看，这个卡紧环套设在钻夹头的夹爪外侧，环体内侧的定位台阶和夹爪尾部的锥面、齿槽形成精准配合，当转动钻夹头钥匙带动齿圈转动时，这个环会同步推动所有夹爪沿径向同步收张，保证各个夹爪对钻头柄部的夹持力均匀分布，避免单爪受力过大导致钻头偏摆、断刀的问题。环体外周的齿形结构是和钻夹头钥匙的驱动齿直接啮合的，齿形的模数、压力角都要和夹头本体的齿圈参数完全匹配，不然会出现转动卡滞、齿面磨损过快的问题，设计时齿部的啮合侧隙控制在0.02-0.05mm区间，既保证转动顺畅，又不会因为间隙过大产生回程空程，影响夹爪的收张控制精度。

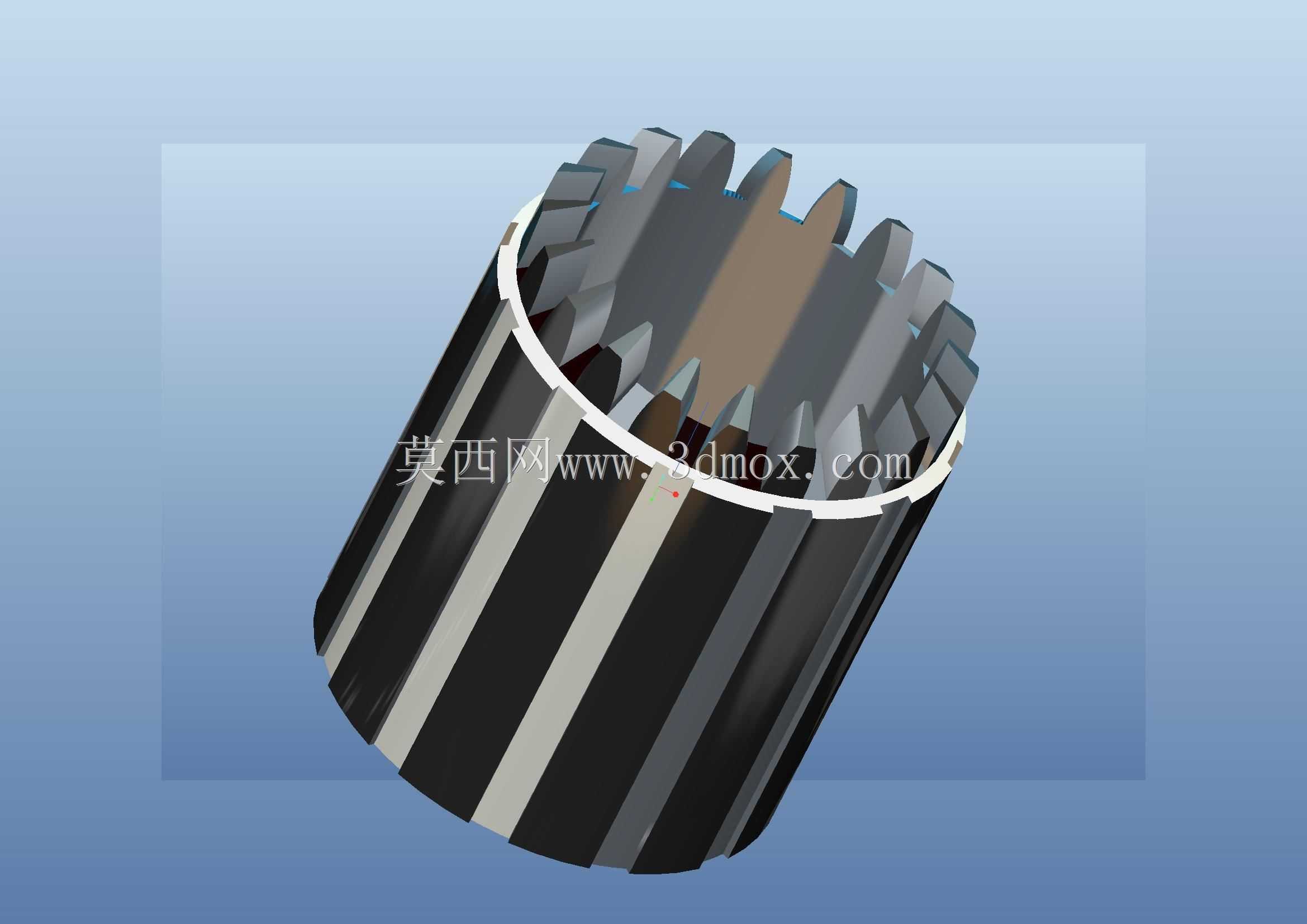

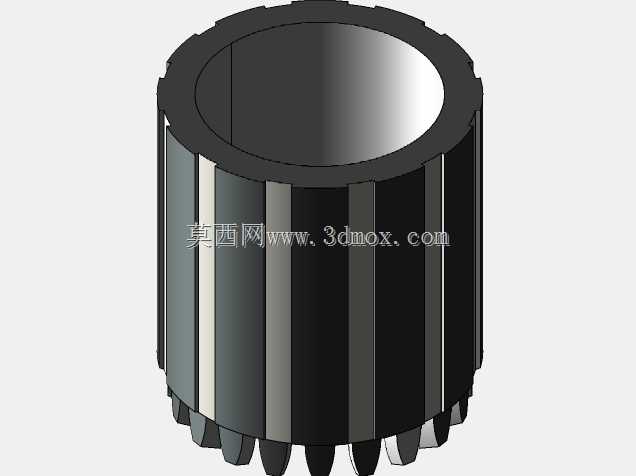

设计过程中首先要匹配对应规格钻夹头的安装边界，以常用的13mm规格钻夹头配套卡环为例，环体外径控制在42mm左右，内径根据夹爪完全张开时的最大外圆尺寸设定为36mm，环体的轴向高度要覆盖夹爪尾部的整个配合锥面，一般取18mm，保证夹爪在全行程范围内都能和环体内壁保持有效接触，不会出现夹爪偏斜脱出的问题。环体上的周向齿形采用渐开线齿形，齿顶做0.2mm的倒角处理，既方便和钥匙齿顺利啮合，也能避免齿尖磕碰崩损，日常使用中就算频繁插拔钥匙，也不会因为齿尖应力集中出现断裂问题。环体内壁的配合面粗糙度要求达到Ra1.6，和夹爪接触的锥面角度和夹爪尾部锥度完全一致，保证面接触而非线接触，降低接触应力，减少长期使用后的磨损量。

实际安装时，这个卡环是嵌在钻夹头本体的环形槽内的，环体和本体槽之间保留0.01-0.03mm的间隙，保证环体能灵活转动但不会出现径向窜动，环体上端面和本体的限位台阶贴合，下端面和夹头的端盖之间预留0.1mm的轴向间隙，避免热胀冷缩或者碎屑进入后出现转动卡滞。在不同的应用场景下，这个环的参数也会做对应调整，比如用于冲击钻的钻夹头卡环，会适当增加环体的壁厚，齿部做淬火处理提升硬度，应对冲击载荷下的受力需求；而用于精密台钻的卡环，会进一步提高配合面的形位公差，圆度、同轴度控制在0.01mm以内，保证夹持后的钻头回转精度更高，满足高精度孔加工的需求。

很多维修场景里，钻夹头出现夹持力不足的问题，不需要更换整个夹头，只需要更换磨损超差的卡紧环就能恢复原有性能，这就要求这个零件的互换性足够好，设计时所有配合尺寸都严格遵循通用钻夹头的行业尺寸规范，不需要额外修配就能直接装配使用。环体的材质一般选用中碳钢做表面淬火处理，表面硬度达到HRC45-50，既保证足够的耐磨性，芯部又有足够的韧性，不会因为受冲击出现断裂。日常维护时只需要定期在环体和夹爪的配合面涂抹少量润滑脂，就能减少磨损，延长使用寿命，避免钻削产生的金属碎屑进入配合间隙导致卡滞。
