鼓风机弧形导流上机壳结构设计

在工业通风、气体输送、车间除尘、生产环节送风排风等场景中，鼓风机的上机壳部件是决定风道密封性、气流导向效率的核心结构件，本次呈现的弧形导流上机壳结构，完全围绕实际工况的气流走向与安装适配需求完成设计。从实际使用场景来看，这类上机壳多用于中低压离心式鼓风机，适配厂房通风换气、生产工序正压送风、除尘系统前端气流汇集、小型锅炉鼓风配风等工况，上机壳作为风机蜗壳的上部组成部分，直接承担气流转向导出、壳体密封防护、外部安装定位的作用，其结构合理性直接影响风机运行时的气流阻力、振动幅度与密封性能。

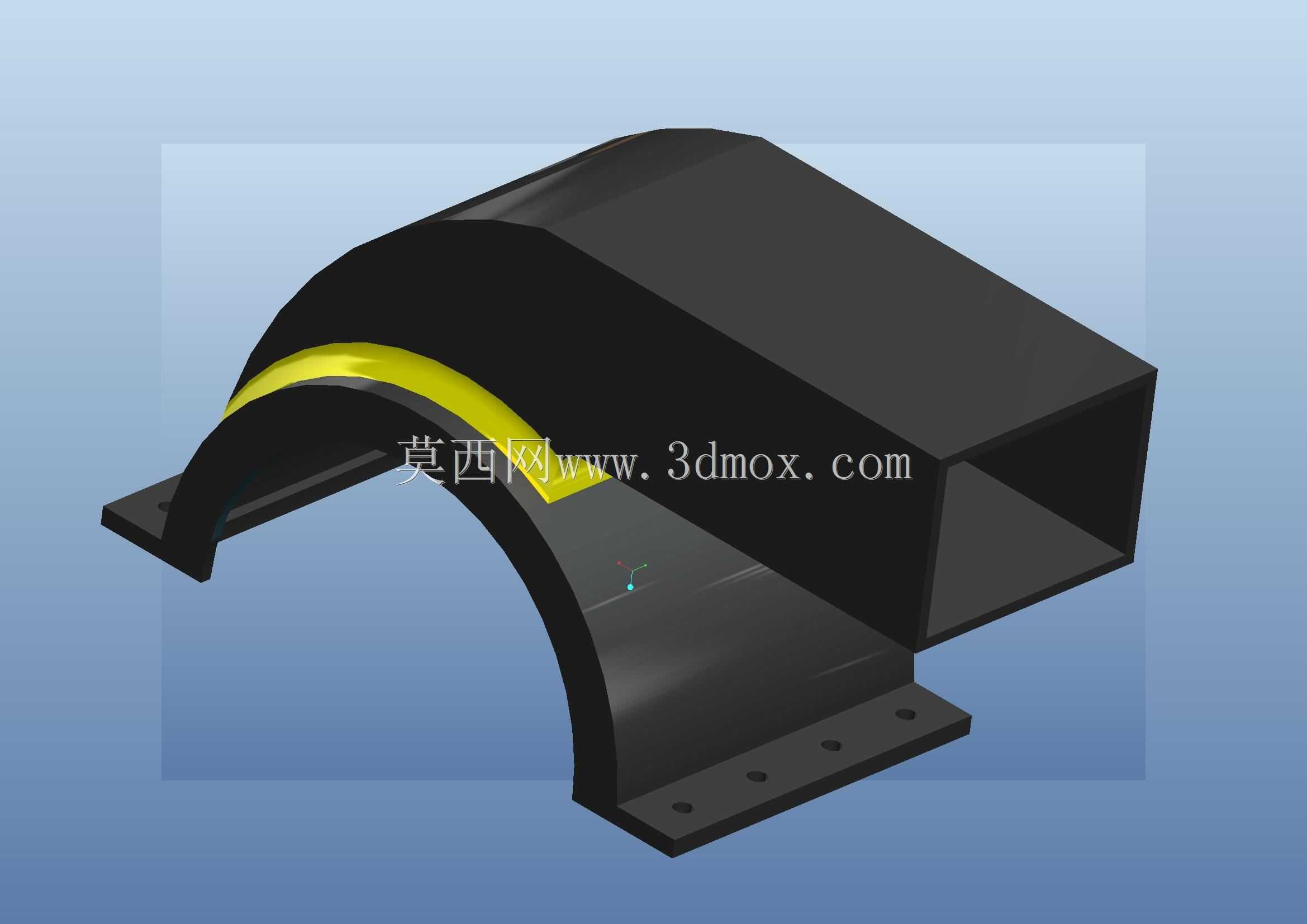

设计过程中首先围绕气流流道的顺滑性做结构考量，将壳体内腔做连续弧形过渡处理，避免直角折角造成的气流紊流与压损，弧形段的曲率匹配对应型号风机叶轮的出风角度，让叶轮甩出的气流能够顺着弧形内壁平滑导向出风口，减少气流在壳体内的碰撞损耗，同时降低紊流带来的运行噪音。壳体主体采用等壁厚设计，兼顾结构刚性与成型便利性，外侧的平直段为出风口对接结构，预留的法兰安装面可直接对接通风管道，法兰面上的安装孔位按照通用通风管道的连接标准排布，可适配同规格的圆形或方形风管法兰，无需额外做转接件加工。

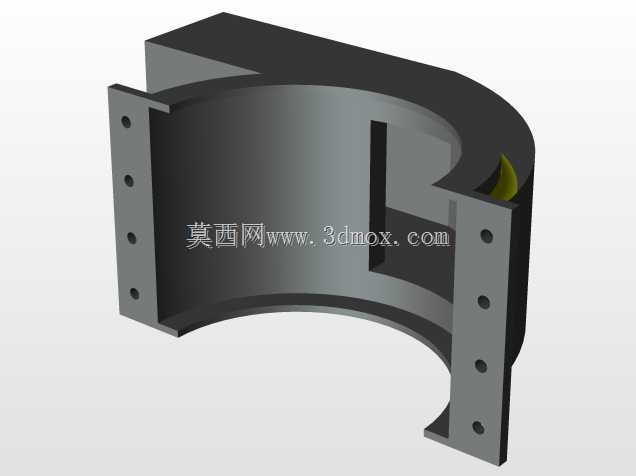

底部的安装法兰边做了外翻折边处理，折边上均匀排布固定安装孔，用于和风机下机壳、侧墙板做锁紧固定，安装孔的位置公差控制在适配常规螺栓穿装的范围，折边处做了加厚处理，避免螺栓锁紧时出现壳体变形，同时保证上下机壳对接面的平面度，减少拼接缝隙造成的漏风问题。壳体外侧的弧形加强结构并非装饰设计，而是针对弧形壳体在风机运行时承受的内外压差做的加强处理，当风机内部处于正压状态时，弧形壳体容易出现外鼓变形，沿弧形走向布置的加强筋结构能够有效提升壳体的结构刚度，降低运行过程中的壳体形变，避免长期形变导致的拼接缝漏风、结构疲劳开裂问题。

从安装边界来看，该上机壳的底部安装法兰平面为整个部件的安装基准面，安装时需保证基准面与下机壳对接面完全贴合，法兰边的孔位中心距与下机壳对应孔位完全匹配，出风口法兰的端面与底部安装基准面的垂直公差控制在常规机械安装的允许范围内，保证对接风管时不会出现强制对位造成的应力集中。壳体的整体外形尺寸适配对应型号的叶轮直径，内腔与叶轮外缘的间隙控制在合理范围，既避免间隙过小造成叶轮与壳体擦碰，也防止间隙过大导致的气流回流损失，影响风机的整体运行效率。

在细节处理上，壳体的所有折角位置都做了圆角过渡，避免应力集中造成的结构开裂，同时也适配钣金折弯、铸件成型等不同加工工艺的要求，不管是采用钣金折弯焊接成型，还是采用铸铝、钢板焊接后加工成型，该结构都能满足加工工艺性要求，不需要额外做复杂的工装夹具即可完成生产。壳体表面的防护处理可根据使用工况调整，普通通风场景采用常规喷塑防锈即可，若用于输送带有腐蚀性的气体，可更换对应耐腐蚀材质或做内衬防腐处理，结构本身不需要做大幅改动即可适配不同的使用环境。

实际选型适配时，该上机壳可直接匹配对应参数的鼓风机蜗壳总成，替换原有变形、损坏的上机壳部件，也可作为新设计风机的上部壳体结构参考，建模过程中已经将安装孔位、配合面、曲率参数做了完整约束，可直接导出工程图用于生产加工，不需要额外做结构参数的二次调整。针对不同风量风压的使用需求，可在该结构基础上调整弧形段曲率、壳体壁厚、法兰尺寸，快速衍生出不同规格的上机壳结构，大幅缩短同系列产品的设计周期。
