反向工程汽车散热器密封盖三维建模

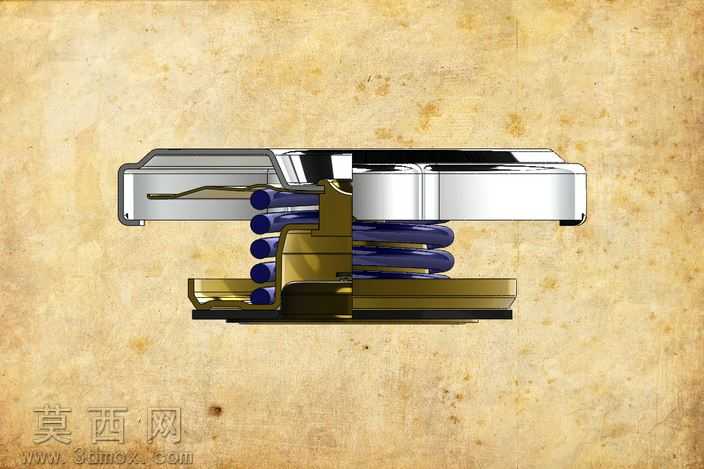

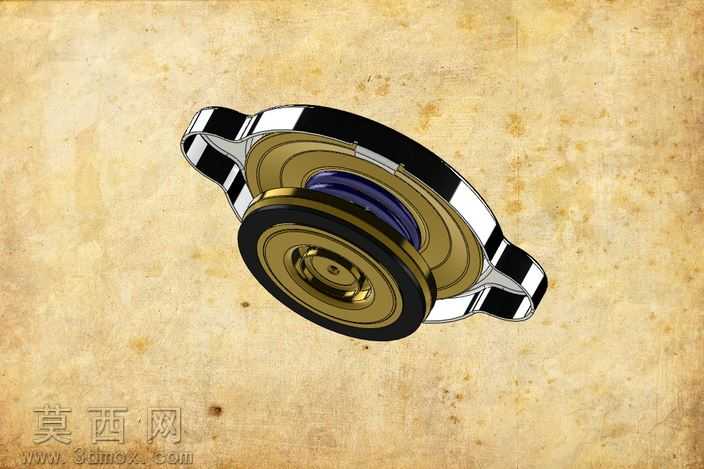

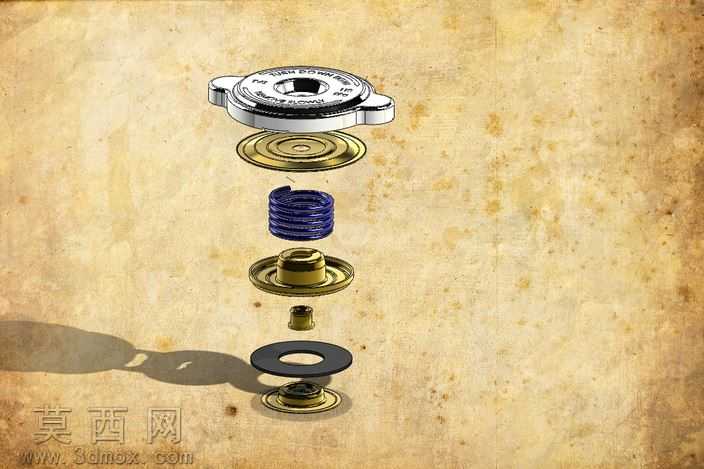

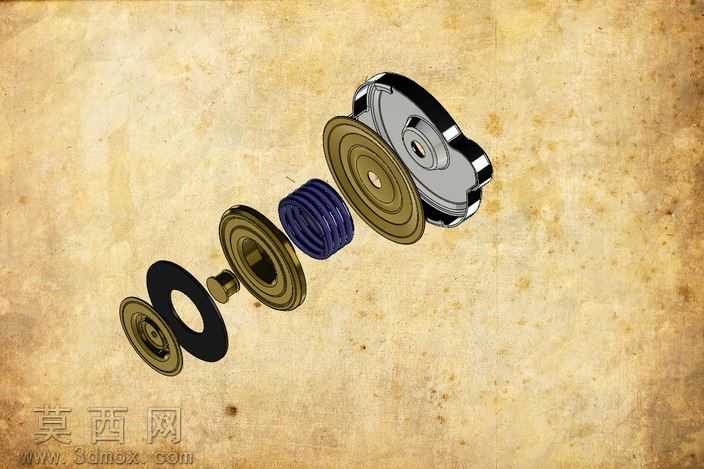

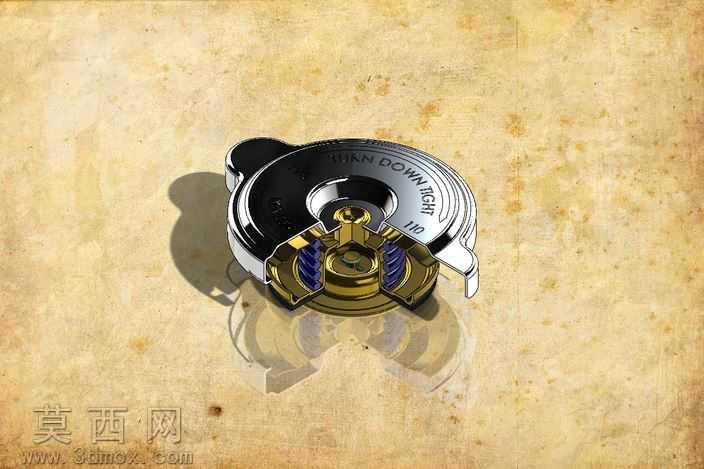

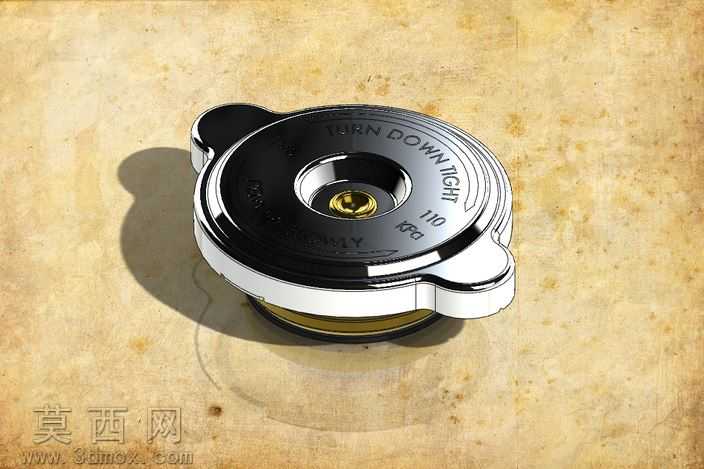

本作品为基于实物反向工程完成的汽车散热器盖三维建模成果，建模过程依托三维参数化设计软件完成，首先通过对实物散热器盖的多维度尺寸测绘，提取盖体轮廓、耳部卡扣、中心阀芯、密封胶圈槽位的关键尺寸参数，搭建基础参数化骨架，确保各部分尺寸比例与实物完全一致。建模阶段采用实体建模与曲面建模结合的方式，针对盖体顶部的环形标识刻印区域，采用包覆特征完成文字与刻度的凹陷效果还原，精准复刻110kPa压力标识与启闭提示文字的排布位置与深度；两侧对称的旋拧耳部采用放样凸台特征完成过渡曲面构建，保证耳部握持弧度与卡扣卡位结构的精度，还原实物旋拧装配时的卡位匹配逻辑。中心位置的压力阀芯组件采用多实体建模方式拆分构建，分别完成金属阀芯基座、弹簧限位结构、密封垫片的独立建模后完成装配约束，还原散热器盖的压力调节结构逻辑，可直观展示内部阀芯的启闭运动路径。材质与渲染阶段，针对不同部件分别赋予对应材质：盖体主体金属部分采用镀铬金属材质，调整反射粗糙度参数模拟实物亮面镀铬的金属光泽与轻微使用磨损质感；顶部黑色区域采用耐高温酚醛塑料材质，调整漫反射颜色与哑光粗糙度，还原塑料盖面的磨砂质感；底部密封胶圈采用丁腈橡胶材质，添加轻微的凹凸纹理模拟橡胶材质的触感；中心阀芯的金色部件采用黄铜材质，调整金属反射参数还原铜质零件的暖调金属光泽。场景渲染时采用复古做旧背景板，添加柔和的侧方主光源与顶部补光，投射出自然的软阴影，突出盖体的曲面层次与不同材质的质感差异，同时通过剖面展示功能可直观呈现盖体内部的密封结构、压力阀组件的装配关系，完整还原散热器盖的密封承压、压力释放的功能结构，建模过程中对所有配合面均做了公差预留处理，卡扣、螺纹配合位的尺寸符合汽车冷却系统配件的通用装配标准，可用于结构原理展示、配件改型设计等场景。
