棘轮表带快拆锁紧机械结构三维设计

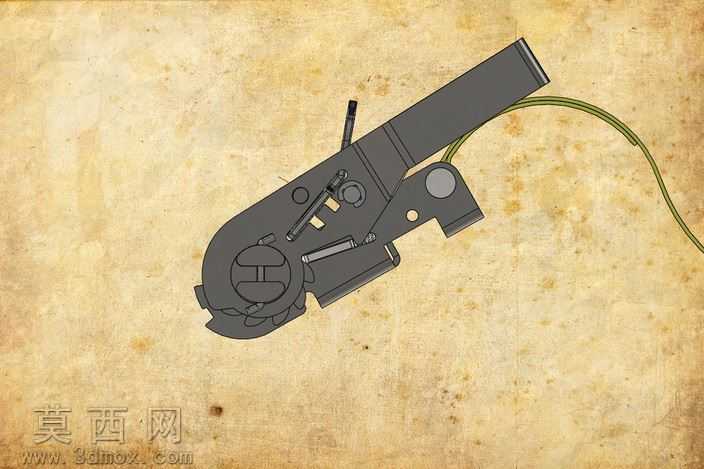

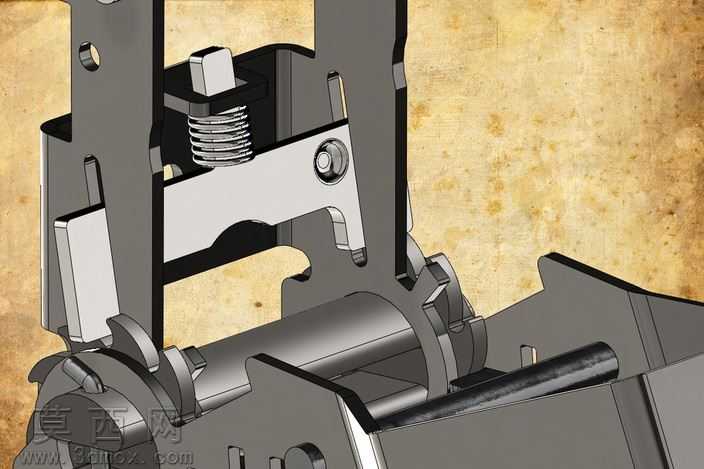

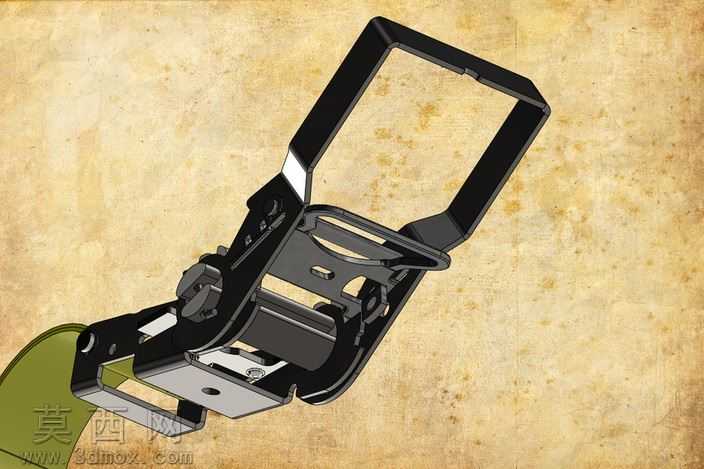

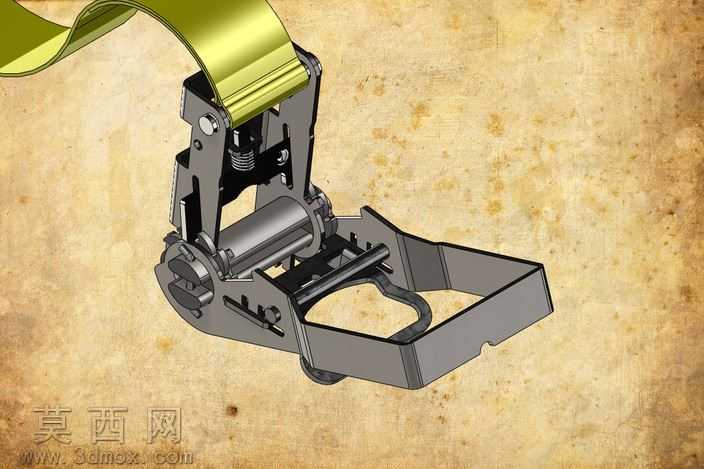

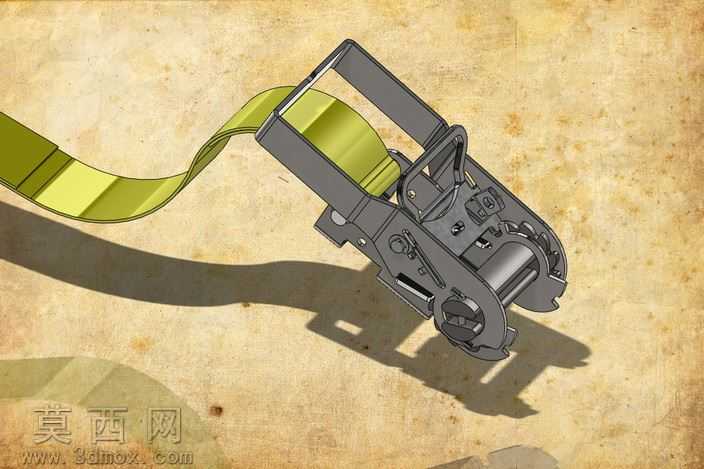

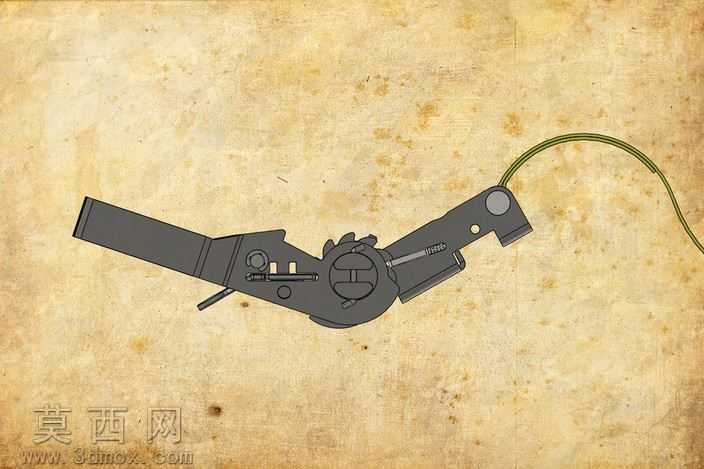

本作品是针对棘轮式表带锁紧机构开展的反向工程三维建模成果，建模过程依托三维机械设计软件完成全结构的参数化搭建，完整还原了实物机构的每一处细节特征。建模初期先对实物的整体轮廓进行测绘提取，将不规则的壳体外形、弧形表带走线槽、各铰接轴的安装位逐一进行坐标标定，先通过草图绘制勾勒出主体壳体的截面轮廓，再通过拉伸、切除、圆角等基础特征命令完成主体基座的建模，确保壳体上的减重槽、铰接孔、限位凸台的位置尺寸与实物完全匹配。针对核心的棘轮锁紧组件，建模时单独拆分出棘轮齿盘、棘爪、复位弹片、按压解锁键、铰接销轴等独立零件，对棘轮的齿形参数进行精准还原，保证齿形的啮合角度、齿深尺寸符合实际锁紧的受力需求，棘爪的转动行程、与齿盘的啮合间隙都按照实物的配合关系进行装配约束，添加了同轴、重合、限位角度等配合关系，完整模拟出棘爪卡入棘轮齿槽实现单向锁止、按压解锁键推动棘爪脱离齿槽实现松开的动作逻辑。表带的柔性连接部分采用样条曲线拟合实物的自然弯曲形态，对表带与基座连接端的固定卡扣结构做了细化建模，保证卡扣与基座卡槽的配合尺寸精准。材质渲染阶段，为金属结构件赋予了哑光枪灰色金属材质，调整材质的粗糙度、金属度参数还原钢制零件经表面处理后的质感，为复位弹片赋予了弹性钢片的亮面金属质感，为柔性表带部分赋予了深橄榄绿色的织带材质，添加细微的织物纹理提升真实感，背景采用做旧羊皮纸纹理衬托机械结构的复古质感。整个建模过程遵循实物的装配逻辑，所有活动部件都保留了正确的运动自由度，既完整复刻了原机构的锁紧、解锁功能，也通过材质与渲染效果还原了实物的视觉特征，为后续的结构优化、3D打印验证提供了完整的三维模型基础，整个设计过程前后跨度较长，在完成基础反向测绘后逐步补充细节，最终实现了整个棘轮表带机构的完整数字化还原。
