户外楼顶Indesit品牌立体发光标识结构

做户外标识结构设计快十二年，经手的楼顶大字项目少说也有七八十套，这次还原的Indesit品牌楼顶立体发光标识，是去年给家电品牌线下园区做的导视配套项目里的核心构件，当时现场踏勘、结构验算、安装交底全跟了全程，对这套标识的细节熟得不能再熟。

先讲实际应用场景，这套字是装在园区主办公楼顶层的女儿墙上方，楼体总高24米，周边是城市次干道，日常车流量不小，品牌方要求在距离楼体800米的主干道交叉口就能清晰识别品牌标识，同时要满足当地户外广告设施的抗风等级要求——毕竟沿江城市夏季台风天瞬时风速能到32m/s，结构安全是第一位的。当时现场踏勘时特意测了女儿墙的承重，原建筑女儿墙是200mm厚钢筋混凝土结构，预埋的锚固点间距是1.2米，刚好匹配这套字的背架安装孔位，不用额外做植筋加固，省了不少现场施工的成本。

再讲实际用途，这套标识不是单纯的装饰件，白天靠金属漆面的立体字呈现品牌视觉，字壳正面做的是3mm厚乳白亚克力透光面，侧边是1.2mm厚304不锈钢烤漆，红白色差和品牌VI手册的色值差控制在ΔE≤2，避免阳光下出现偏色；夜间内置的LED漫反射灯条打光，均匀度能到85%以上，不会出现局部暗斑或者漏光的问题，不管是白天的金属质感还是夜间的发光效果，都能清晰传递品牌标识，给园区到访客户、过往车流做品牌导视。

说回功能特性，这套字的每个字壳都是独立模块化结构，单个字母的重量控制在18kg以内，方便高空吊装作业时人工配合就位，不用动用大型吊机长时间占用人行道。字壳和背后的镀锌钢骨架之间用不锈钢角码连接，角码上做了长圆孔调节位，现场安装时可以微调每个字的水平度和前后间距，毕竟楼顶施工时的基准线难免有毫米级误差，长圆孔的设计能把安装容错率提到±15mm，不用现场重新打孔破坏镀锌层。骨架本身是40*40*3mm的热镀锌方管焊接，焊接处都做了两道防锈漆处理，避免户外使用三五年就出现锈水流到墙面的问题；灯条的供电是集中走桥架到楼顶的专用配电箱，每个字的供电回路都带独立保险，单个字的灯条故障不会影响整套标识的运行，后期维护时掀开字壳正面的亚克力卡扣就能换灯条，不用拆整个字架，高空作业的维护效率能提不少。

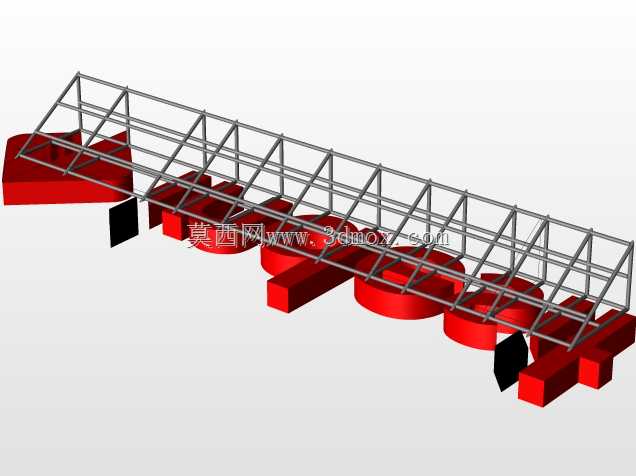

设计思路上，当时最先敲定的是字的悬挑尺寸——不能太贴墙，否则白天阳光照射下没有立体阴影，识别度会打折扣；也不能挑太远，不然风阻太大对骨架承重要求太高，最后定的是字壳离墙280mm，这个距离在正午阳光角度60度的时候，字的阴影刚好落在女儿墙下方1.2米的位置，立体层次感刚好，同时风阻系数控制在0.4以内，算下来整套骨架的总承重不到320kg，完全在女儿墙的承重冗余范围内。字壳的斜边做了15度的倾角，不是直上直下的直角，一方面是减少风阻，另一方面是让正面的亚克力面有轻微的折边，避免雨水顺着亚克力和金属壳的接缝渗进去泡坏灯条，接缝处还打了中性耐候密封胶，耐老化年限能到8年以上，不用频繁补胶。

再讲外形尺寸和安装边界，整套标识总长度是11.2米，字的高度是1.8米，最左侧的品牌箭头标识宽度是1.2米，安装时的下沿距离女儿墙顶面是150mm，避免下雨时女儿墙积水直接泡到字壳底部；上沿距离楼顶避雷带的高度是300mm，符合户外设施不能超出避雷带保护范围的安全规范，整个骨架的锚固点是用M12的膨胀螺栓固定在女儿墙顶面，每个锚固点的拉拔力测试值都不低于12kN，当时现场做拉拔试验的时候特意多测了三个边角的点位，全部满足抗风要求。另外字壳的红色立体块部分，是做的120mm厚的凸起结构，和白色主字壳之间留了20mm的缝隙，夜间发光时这个缝隙会形成自然的暗边，让整个logo的层次更分明，不会因为远距离观看就糊成一团。

做这类户外标识结构，最容易忽略的就是后期维护的便利性和极端天气的结构冗余，当时建模的时候特意把每个连接角码、螺栓的位置都留了操作空间，安装工人在楼顶拧螺栓的时候不用歪着身子费劲，灯条的走线也全部在骨架内部的穿线孔里，没有明线外露，既美观又避免线路被紫外线晒老化。很多刚入行的设计师做这类字的时候只追求视觉效果，把字做的特别厚、挑的特别远，最后现场安装时要么承重不够，要么风一吹晃得厉害，用个两三年就掉部件，其实这类户外导视构件，安全永远是第一位的，其次才是视觉呈现，所有的尺寸、结构、材质选择，都是在安全、成本、视觉效果三者之间找最优平衡点，这套模型里的每个结构细节，都是经过现场实际验证过的，不是凭空画的外观模型，不管是做同类型标识的结构参考，还是做导视方案的效果演示，都能直接用。
