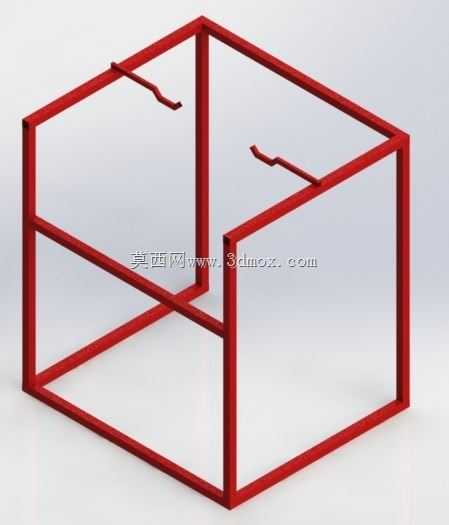

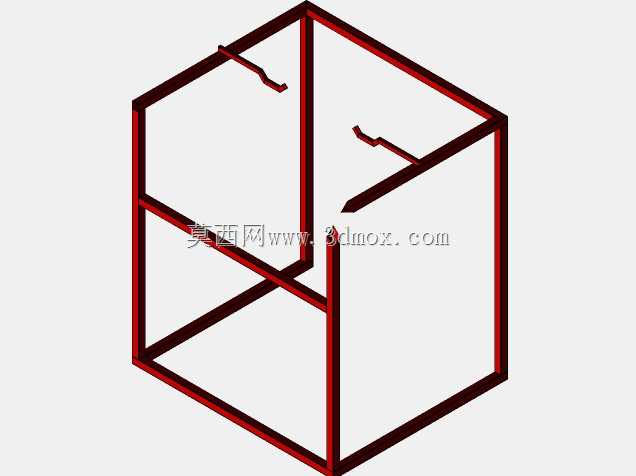

红色方管框架式置物承载支架结构

这类方管焊接成型的框架结构，在车间工位物料暂存、生产线边工件周转、仓储零散货品分类摆放场景中应用十分普遍，区别于整板式置物结构，镂空框架自重更轻，操作人员可从任意方向观察内部放置的物料状态，也不会积存加工碎屑、切削液或是灰尘，日常清理维护的工作量远低于封闭柜体结构。从结构设计逻辑来看，整体采用等截面方管作为主体受力构件，所有连接节点均采用45度切角对接满焊的处理方式，避免直角搭接带来的应力集中问题，焊缝打磨平整后做整体红色喷塑处理，既可以抵御车间环境中的潮气、少量切削液腐蚀，也能通过醒目的红色起到区域标识作用，提醒现场作业人员注意框架边界，避免搬运物料时发生碰撞。框架内部设置的两根横向弯折挂杆，是专门为悬挂带挂钩的工装、小型工具包或是袋装零配件设计的，挂杆做了向上的弯折限位，避免悬挂的物件在框架移动或是取放相邻物料时滑落，挂杆与主框架的连接采用塞焊固定，可承受单根15kg以内的悬挂载荷，不会出现长期承重后下垂变形的问题。整体框架的外形为规整立方体结构，外边界尺寸适配标准仓储托盘的摆放规格，可直接配合叉车进行整架转运，底部方管的下表面处于同一水平面，放置在地面或是货架层板上时不会出现晃动，框架的竖向方管垂直度控制在1mm/1000mm以内，多层叠放时不会出现偏载滑落的风险。设计过程中特意将所有方管的棱边做了R2的圆角打磨处理，避免尖锐棱角划伤操作人员或是刮蹭物料外包装，框架的横向分隔杆件设置在整体高度的二分之一位置，既可以对竖向方管起到中部支撑作用，提升整体框架的抗侧向形变能力，也可以作为分层置物的支撑梁，铺设对应尺寸的层板后即可实现上下两层物料分类存放，不需要额外加装支撑构件。在实际生产使用中，这类框架可根据放置物料的重量调整方管的壁厚规格，承载较轻的塑料零配件、纸质包装货品时可选用1.2mm壁厚的方管，承载金属加工件、工装夹具时可更换为2.0mm及以上壁厚的方管，整体结构的模块化程度高，不需要开模即可通过切割、焊接快速加工成型，维修替换也十分便捷，单根杆件出现变形损坏时可直接切割替换，不需要整体报废。框架的表面涂装采用静电喷塑工艺，涂层附着力达到二级以上标准，日常使用中不会轻易出现掉漆、锈蚀问题，红色的外观也可根据车间5S管理的区域划分需求更换为其他颜色，适配不同的现场管理要求。从安装边界来看，框架放置时仅需要预留周边100mm的操作空间即可满足物料取放需求，不需要额外的固定连接件，可直接放置在平整的水泥地面、环氧地坪或是货架层板上，若需要固定在工位旁，也可通过底部的安装孔配合膨胀螺栓与地面固定，避免被意外碰撞移位。
