2060规格V型槽工业铝挤型材结构

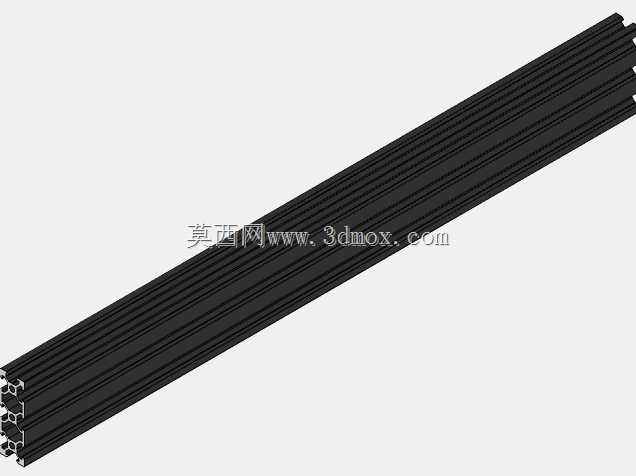

日常做非标设备机架选型时，20系列V型槽铝型材是小负载线性运动场景里的高频选项，这款截面20mm×60mm、长度500mm的V型槽型材，刚好适配桌面级小型自动化模组、3D打印设备运动轴、轻型输送线侧边导向这类对安装空间有严格限制的场景。不同于普通平槽工业铝型材，它的V型槽结构是直接在型材挤压成型时一体做出的导向面，不需要额外加装外置线性导轨，只要配套V型滚轮就能实现顺滑的直线运动，能大幅压缩整套运动机构的整体安装高度，对于内部空间寸土寸金的桌面设备来说，这个设计能省出至少15mm的垂直安装空间，很多做小型点胶机构、桌面分拣模组的工程师，在做结构方案时都会优先选这类带一体V型槽的型材，不用再单独加工导轨安装面，也省了导轨调平的工序。从设计逻辑上看，这款型材的截面壁厚做了均衡分配，V型槽的导向面位置壁厚比普通安装槽位置厚0.8mm，就是为了承受滚轮长期滚动带来的接触磨损，避免长期使用后导向面出现凹陷导致运动卡顿；型材背面和侧面的T型安装槽，和同系列2020、2040铝型材的槽宽完全通用，配套的T型螺母、角件、端盖都能直接互换，做框架拼接的时候不需要单独采购特殊紧固件，现场装配效率能提升不少。实际安装的时候要注意，这款型材的安装边界要提前预留好，单根500mm长度的型材，两端如果用角件垂直连接其他型材，需要在端面预留3mm的紧固件安装空间，整根型材的有效安装长度实际是494mm，做BOM清单的时候不能直接按标称长度算内部安装尺寸，不然会出现装配干涉。V型槽的导向面在出厂时已经做了表面氧化硬化处理，表面硬度能达到HV80以上，配套聚甲醛材质的V型滚轮使用时，正常工况下的直线运动精度能控制在0.1mm每米以内，完全能满足小型设备的运动精度要求，不需要额外做表面二次加工。很多做教学实验台、小型激光雕刻机的结构设计时，会直接用这款型材做X轴或者Y轴的运动梁，因为它本身的截面惯性矩在20系列型材里属于偏高的水平，500mm跨度下的负载能力能达到8kg，只要在安装时把型材两端的固定座锁紧，不会出现明显的下挠变形，比用同规格的圆导轨加光轴支架的方案成本低40%左右，装配难度也更小。另外这款型材的V型槽是对称分布在截面两侧的，既可以单根使用做单导向运动轴，也可以两根平行布置做双导向的宽幅运动平台，槽口的倒角尺寸刚好和标准V型滚轮的锥面匹配，安装时只要把滚轮的偏心调节螺母调整到合适的预紧力，就能消除运动间隙，不会出现运行时的晃动问题。做设备维护的时候也很方便，V型槽里如果落入了细小的切屑或者灰尘，只要用毛刷顺着槽口扫一下就能清理干净，不像封闭型直线导轨那样需要拆滑块防尘圈才能清理内部杂物，在车间多尘的工况下适应性更好。还有不少做机器人外部轴拓展、小型流水线挡边导向的场景也会用到这款型材，把它沿着输送线侧边安装，V型槽刚好可以作为工装板的导向面，不需要额外加装导向条，型材本身的安装槽还能固定传感器、线槽这些附属配件，一根型材就能同时实现支撑、导向、附件安装三个功能，能减少整体的零件数量，降低整个设备的装配复杂度。在做三维建模的时候，这款型材的模型已经把所有安装槽、V型导向面、端面安装孔位的细节都做了还原，直接导入装配体里就能用来做干涉检查，不需要自己再去画截面拉伸，能省不少建模的时间，做运动仿真的时候也能直接给V型面添加运动配合，模拟滚轮在槽内滚动的实际状态，提前验证运动行程里会不会出现结构干涉。
