20系列V型工业铝型材直线导向构件

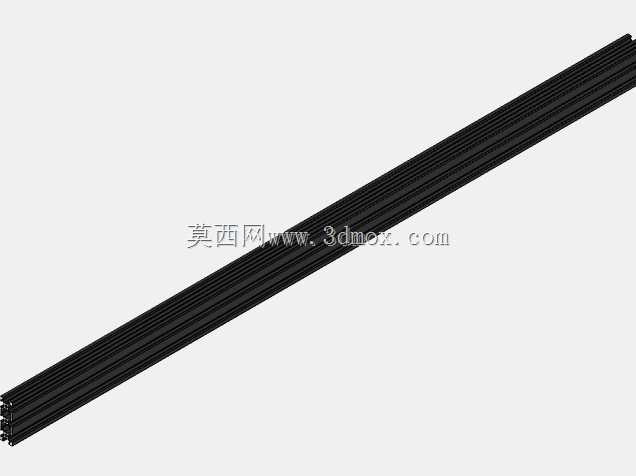

做非标自动化设备做了快八年，每次搭小型桌面设备的运动框架，最先考虑的就是这类V型槽铝型材，不用额外铣安装面，型材本身的槽道就能直接当导向面用，省掉了不少二次加工的工序。就拿这款截面20x60、长度1000mm的V型槽型材来说，平时做桌面级3D打印机的X轴运动梁、小型激光雕刻机的Y向导向轨、点胶机的直线运动基座都能用，甚至小负载的分拣机械手的直线运动单元，选这款型材做基础梁都完全够用。

先讲实际安装的边界条件，这款型材截面宽度60mm、厚度20mm，单根长度1米的情况下，两端用角码或者端面连接板固定在设备框架上，中间悬空段的负载能力完全能支撑5kg以内的运动组件，不会出现明显的下挠变形，要是负载再大一点，中间每隔300mm加一个支撑座就行，不用换更重型的型材。型材上的V型槽是挤压成型的时候直接做出来的，槽道的角度是标准90度，和配套的V型滚轮配合的时候，不需要额外调整导向平行度，只要把滚轮座固定在运动滑台上，卡进V槽里就能实现顺畅的直线运动，比传统的圆导轨加滑块的组合安装效率至少高一半，而且整体重量更轻，设备搬运、调整的时候都更方便。

从设计思路上来说，这类V型槽铝型材的核心优势就是把结构支撑和直线导向两个功能集成到了一根型材上，不用像传统设计那样先搭方管框架，再在框架上额外安装直线导轨，既减少了零件数量，又降低了装配累计误差。做设计的时候要注意，型材的槽道本身是有标准安装槽的，侧面的T型槽可以直接装螺母，固定传感器、拖链、线槽这些附属配件，不用在型材上打孔攻丝，后期调整配件位置的时候，只要松开螺母就能滑动调整，对小批量定制的设备来说，改型的时候不用重新加工结构件，能省不少开模和机加工的成本。

实际用在设备上的时候，这类V型槽型材的适用场景比想象的广，除了常见的桌面加工设备，做小型输送线的侧边导向、实验室自动化检测设备的运动支架、教学用机器人实训平台的框架都能用到。因为型材表面是阳极氧化处理的，耐磨性能比普通喷漆的方管好很多，V型槽和滚轮接触的位置，正常使用三五年都不会出现明显的磨损，只要定期清理槽道里的灰尘、切屑，就能保证运动顺畅，不会出现卡滞的情况。做结构设计的时候要注意，安装V型滚轮的时候，偏心滚轮和同心滚轮要搭配使用，通过调整偏心滚轮的偏心量，就能消除滚轮和V槽之间的间隙，保证运动精度，不用额外加预紧结构，整个滑台的结构能做得非常紧凑。

再讲尺寸匹配的细节，这款20x60的截面尺寸，和市面上通用的20系列工业铝型材的安装孔位是完全兼容的，连接的时候用标准的20系列角码、螺栓、螺母就能和其他规格的20型材拼接，不用定制特殊的连接件。1000mm的长度刚好是桌面设备常用的有效行程范围，要是需要更长的行程，也可以用专用的型材对接件把两根型材接起来，对接的时候只要保证V型槽的对接处平整，就不会影响滚轮的顺畅通过，不用额外打磨接缝。平时做设备选型的时候，要是运动速度在1m/s以内，运动精度要求在0.1mm级别，选这款V型槽型材搭配V型滚轮的方案，成本比用直线导轨低至少60%，而且装配难度低，对新入行的结构工程师来说，不用算复杂的导轨安装平行度公差，只要把型材固定平直，就能满足使用要求。

另外要提的是，这类V型槽型材本身的截面惯性矩经过优化，20mm的厚度方向刚好是受力方向，垂直于安装面的方向刚性足够，平行于安装面的方向因为宽度有60mm，抗扭性能也比同规格的2040方型材好很多，做悬臂结构的时候，变形量比普通方型材小30%左右。设计的时候要是需要在型材内部走气管、电线，还可以把型材的内腔作为走线空间，侧面开个小口就能把线引出来，不用额外装线槽，设备外观能做得更整洁，也能避免运动的时候拖链剐蹭到其他构件。
