视错觉嵌套框架木质置物结构

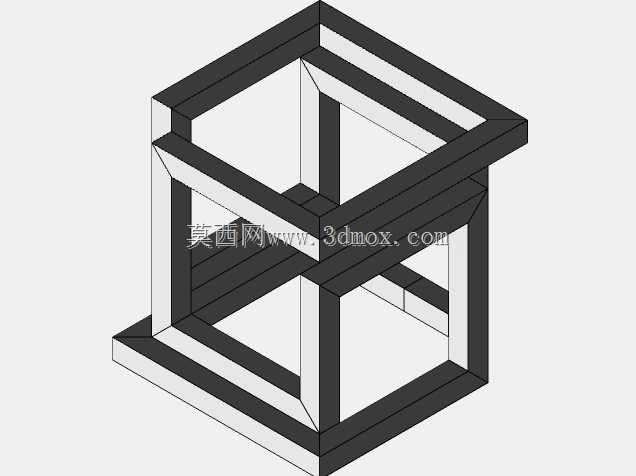

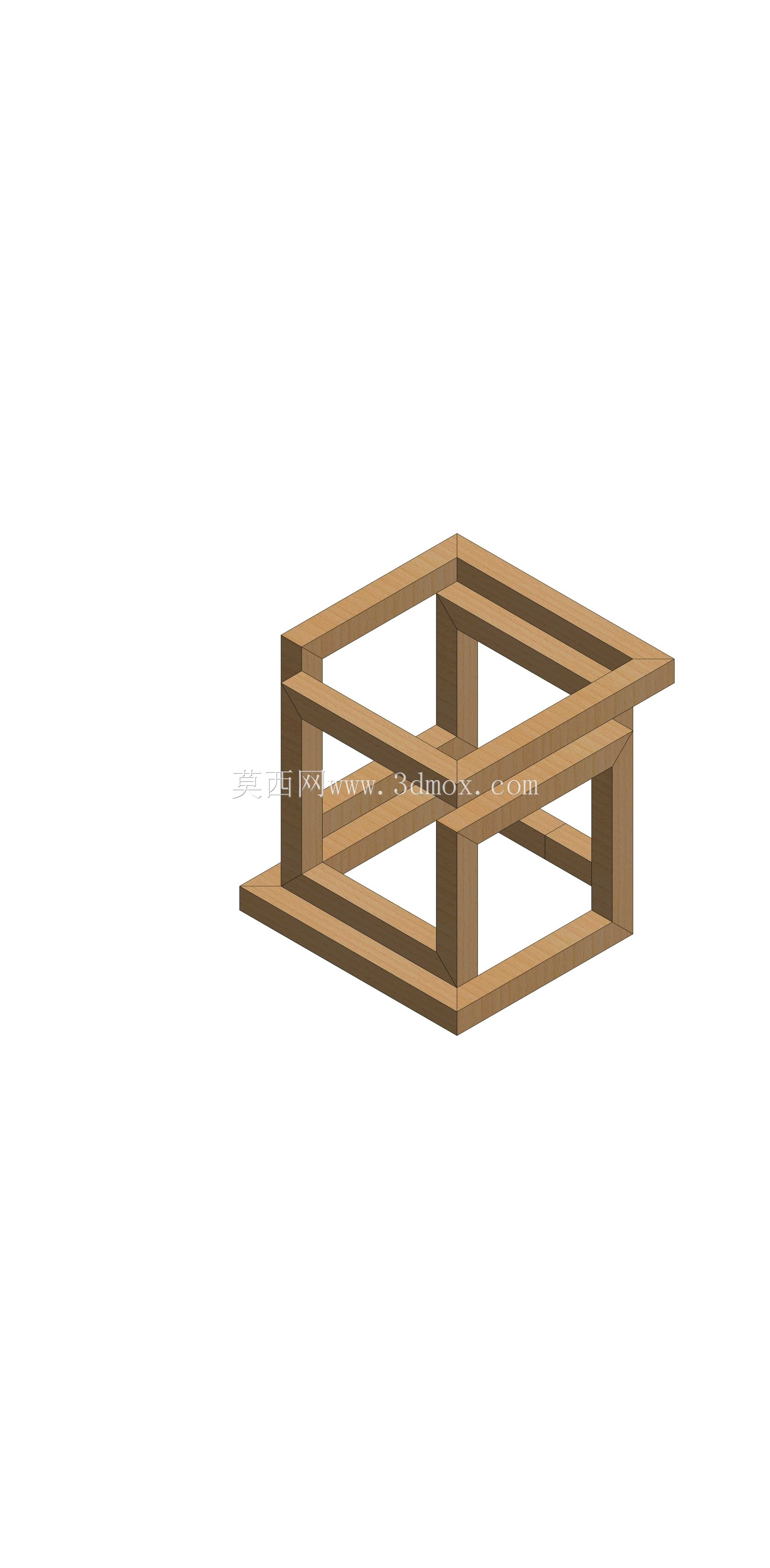

日常做结构方案的时候，经常会碰到需要兼顾视觉创意与实用承载的需求，这类视错觉框架结构最早是作为创意装置的演示构件出现，后来慢慢延伸到小型置物、空间装饰摆件的应用场景里。从实际落地的角度看，这个结构的核心是利用杆件的空间错位排布，让观察者从特定视角看过去，会形成上下层框架无限嵌套循环的视觉效果，打破常规框架结构的平直视觉认知。做这个结构的三维建模时，最先要敲定的是杆件的截面尺寸，所有横向、纵向的连接杆件都采用统一的正方形截面，保证各个方向的视觉一致性，不会因为截面长宽差导致视错觉效果失效。框架的整体外轮廓是正方形的双层错位结构，上下两层的框架平面呈45度旋转错位，中间通过四根垂直的立柱连接，立柱的位置刚好卡在两层框架的交点投影位置，从正视角度看，立柱会同时衔接上下两层的杆件，形成视觉上的连续感，这也是视错觉效果成立的核心——所有杆件的连接位置都做了45度切角拼接，没有突兀的断点，不管是从正面45度视角还是垂直俯视视角，杆件的衔接处都能对齐，不会出现穿模或者视觉断裂的问题。实际应用的时候，这个结构可以直接作为小型桌面置物架使用，上层的框架平面可以放置小型盆栽、手办或者文具类的轻量物品，承载能力按照常规实木杆件的强度计算，15mm见方的杆件搭配榫接结构，均匀承载5kg以内的物品不会出现形变，完全能满足桌面置物的需求。如果是作为装饰摆件使用，只需要调整杆件的截面尺寸，把整体外轮廓控制在200mm见方以内，就可以放在展柜、书架上作为几何创意陈设，不需要额外做表面装饰，木质本身的纹理就能衬托出结构的几何美感。建模过程中需要特别注意安装边界的控制，整个结构没有外凸的连接件，所有拼接位置都采用暗榫或者45度对接粘胶的方式，外轮廓的最大尺寸就是上下两层框架的对角线长度，放置的时候只需要预留出和底座尺寸匹配的平面空间即可，不需要额外的安装固定空间，因为整体重心落在下层框架的中心位置，只要放置平面平整，就不会出现倾翻的问题。做结构校验的时候，要重点检查各个杆件的干涉情况，因为是错位排布，很容易出现杆件在空间中交叉穿模的问题，每一根横向杆件的端点都要精准落在对应垂直立柱或者纵向杆件的侧面，拼接缝隙控制在0.1mm以内，既保证实际加工的时候可以顺利组装，也能让视觉上的连续感更强。另外，这个结构的杆件排布是对称的，不管是绕中心轴旋转90度还是180度，结构形态都完全一致，加工的时候不需要区分杆件的安装方向，只要按照统一的截料长度切割杆件，就可以完成组装，降低了加工的难度和出错概率。如果是用在商业空间的陈设里，还可以把整体尺寸放大到800mm见方，作为空间隔断的装饰单元，多个相同的结构拼接在一起，就能形成带有视错觉效果的隔断墙，同时因为框架是镂空的，不会完全遮挡视线，能兼顾空间分隔和视觉通透的需求。从结构受力的角度看，垂直立柱主要承受上层框架和放置物品的竖向载荷，横向杆件除了形成视错觉的视觉效果之外，还能起到拉结立柱的作用，提升整个框架的抗侧倾能力，即使受到轻微的水平推力，整个结构也不会出现散架或者形变的问题。建模的时候所有的棱边都做了0.5mm的圆角处理，避免实际使用的时候尖锐的棱边划伤使用者，也让木质构件的触感更温润，符合日常家居或者办公场景的使用安全要求。
