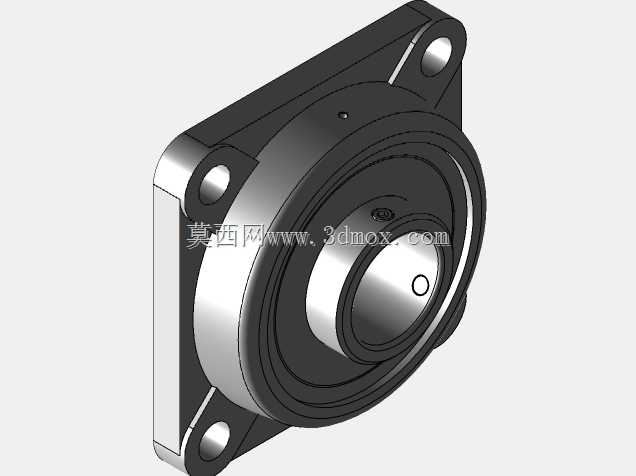

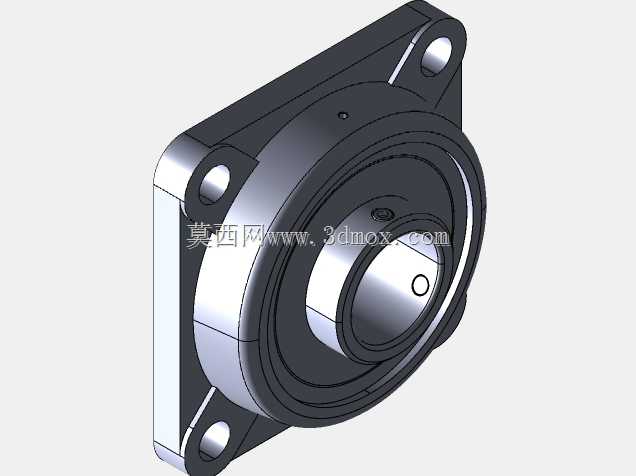

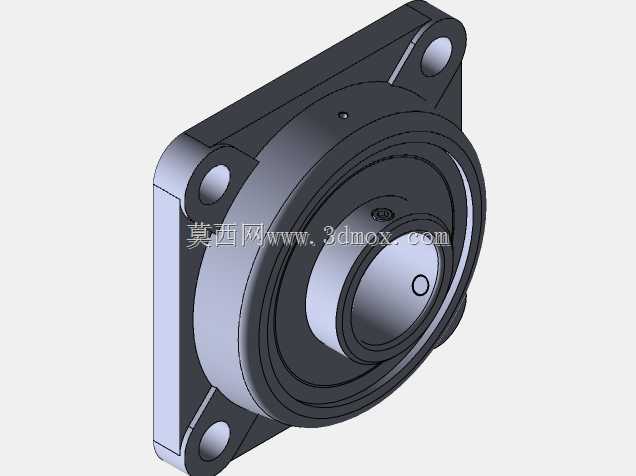

方形法兰式带座外球面轴承单元结构

在各类轻工输送、食品加工、小型农机、纺织设备的传动布局中，这类方形法兰带座轴承单元是极为常见的轴系支撑部件，本次呈现的内径70mm规格，适配多数中等负载的中低速传动轴安装需求，无需额外设计复杂的轴承座安装腔体，直接通过法兰面的四个安装孔即可完成固定，大幅降低设备机架的加工难度与装配工时。从实际使用场景来看，这类带座轴承常被用在皮带输送机的辊筒两端支撑、小型搅拌设备的主轴定位、包装机械的送料辊轴系固定，以及农用机械的外露传动部位，其自带的密封结构能一定程度阻挡粉尘、溅水侵入轴承内部，适配工况相对复杂的非密闭传动场景，相比分体式轴承与轴承座的组合，集成式的单元结构避免了装配时的轴承对中误差，对安装工人的技能要求更低，也减少了后期维护时的拆装步骤。从设计思路层面拆解，该单元将外球面球轴承与方形铸造法兰座整合为一体，轴承外圈的球面结构与座体内腔的球面配合，允许轴在安装时存在一定的角度偏差，自动补偿轴的挠曲变形与安装面的平面度误差，这一特性对于长跨距的辊筒轴、焊接成型的机架结构尤为实用，能有效避免因安装不对中导致的轴承早期磨损、发热抱死问题。法兰座采用方形四点安装布局，相比菱形法兰的两点固定拥有更好的抗倾覆力矩能力，在承受径向负载的同时，能应对一定方向的轴向窜动，四个安装孔的位置度公差在建模时严格控制，保证安装时螺栓能顺利穿入机架预制孔，无需现场扩孔修正。轴承端的密封采用内置接触式密封圈，配合轴承外圈与座体的贴合面，能阻挡常规工况下的灰尘、纤维碎屑进入滚道，对于有冲洗需求的食品输送场景，也能减少清洗水渗入轴承润滑腔的概率，延长润滑脂的更换周期。从安装边界尺寸来看，该轴承单元的法兰面为正方形结构，四个安装凸耳对称分布在法兰四角，安装孔为通孔设计，适配普通六角螺栓穿装固定，轴承内孔为70mm圆柱孔，通过内圈上的顶丝与轴实现周向固定，无需额外的轴肩定位或锁紧螺母，轴的加工仅需保证对应直径的公差与表面粗糙度即可，大幅简化轴的加工工序。建模过程中，对轴承内部的滚道曲率、钢球排布、保持架结构做了合理简化，重点还原了外部安装接口的所有尺寸特征，包括法兰座的总厚度、安装孔的中心距、轴承内圈的伸出长度、顶丝孔的位置与规格，确保模型导入装配体后能直接完成干涉检查、安装孔位匹配，不会出现装配时的尺寸冲突。在实际选型应用中，需要注意该类轴承单元的额定动负载、额定静负载匹配对应轴系的受力情况，70mm内径的规格通常适配线速度不超过5m/s的中低速传动场景，过高的转速会导致密封件过快磨损、润滑脂甩出，影响使用寿命。安装时需先将轴承内孔穿入轴端，调整好轴的轴向位置后再对称拧紧法兰面的固定螺栓，最后锁紧内圈上的顶丝，避免单侧螺栓过紧导致法兰座变形，影响轴承的自动调心功能。日常维护中，可通过座体上预留的注油孔定期补充润滑脂，无需拆解整个轴承单元，减少设备停机维护的时间。这类集成式法兰轴承单元之所以在通用机械设备中被广泛应用，核心在于其将轴承选型、座体设计、密封配置的工作提前整合完成，设备设计人员无需单独计算轴承座的强度、匹配轴承与座体的配合公差，直接根据轴径、安装空间、负载情况选用对应规格即可，大幅缩短设备的研发设计周期，也降低了非标零件的加工成本，是模块化机械设计中非常典型的标准化支撑部件。
