做传动结构设计的工程师大多有体会,轴系的支撑定位可靠性,往往决定了整台设备的无故障运行周期,这款方形法兰式轴承安装单元,就是针对中轻载传动场景做的集成化支撑部件,省去了设计人员自行搭配轴承、座体、密封、润滑结构的重复工作量。
从实际应用场景来看,这类带座轴承单元覆盖的工况非常广,小型皮带输送机的从动辊端支撑、食品包装线的导辊固定、自动化分拣设备的传动轴定位、小型风机的叶轮轴支撑、农用机械的轻载传动位都能见到这类结构的身影,相比分体式的轴承加轴承座装配方案,集成式单元的出厂预同轴度更有保障,现场安装时不需要反复刮研座孔调整轴承游隙,只要把法兰面贴合到设备安装基准面,拧紧紧固螺栓就能完成装配,对现场装配人员的技能要求更低,也能减少装配环节带来的同轴度误差,避免轴承早期偏磨失效。

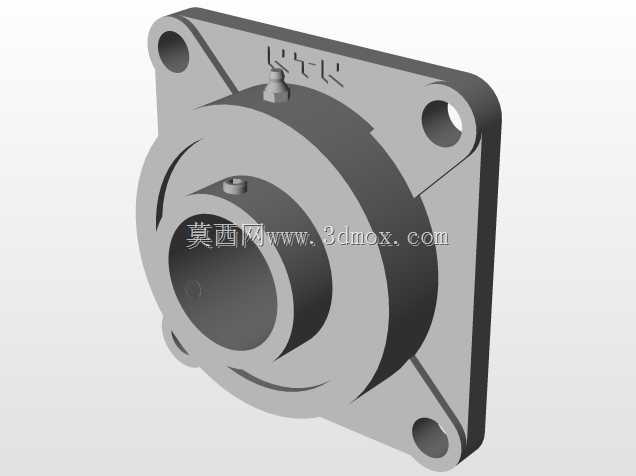

从功能特性上看,这个单元集成了轴承外圈定位、座体承载、润滑注油、安装固定几个核心功能,座体上方预留的注油嘴接口,可以在不拆解设备的情况下定期补充润滑脂,适配长期连续运行的工况,不用为了补脂拆出整根传动轴,大幅降低运维工作量。座体本身的方形法兰结构,四个安装孔呈对角分布,安装时的容错空间比菱形法兰更大,哪怕安装板上的螺栓孔有小范围的位置偏差,也能顺利完成装配,适合设备改造、旧线维护这类安装基准精度不高的场景。轴承内孔与轴的配合可以根据载荷工况选择过渡配合或者小间隙配合,端侧的内置密封结构可以阻挡外界的粉尘、切削液、水渍进入轴承滚道,在机加工车间的辅助传动、户外的轻型输送设备上都能稳定工作,不用额外加装外置密封罩。
设计思路上,这款单元做了等强度的结构优化,法兰与轴承承窝的过渡位置做了圆弧加强筋,没有尖锐的应力集中拐角,在承受径向载荷的时候,应力可以顺着加强筋均匀分散到整个法兰安装面,不会在座体拐角位置出现应力断裂的问题。很多新手设计轴承座的时候容易把承窝壁厚做的不均匀,导致轴承压装后外圈变形,卡滞滚动体,这款单元的承窝壁厚做了等厚设计,轴承压入后外圈的圆度保持性好,不会出现局部过盈量太大导致的转动卡滞。注油嘴的位置设置在轴承承载区的非受力侧,注脂的时候润滑脂可以顺着滚道均匀分布到整个滚动体接触面,不会因为注油位置在承载区导致润滑脂被径向载荷挤压无法进入滚道。

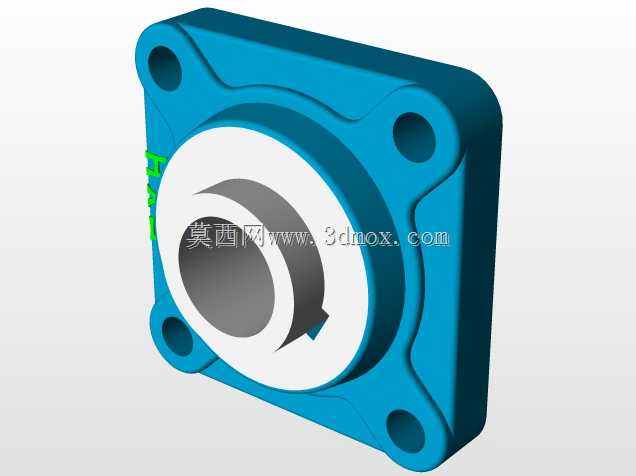

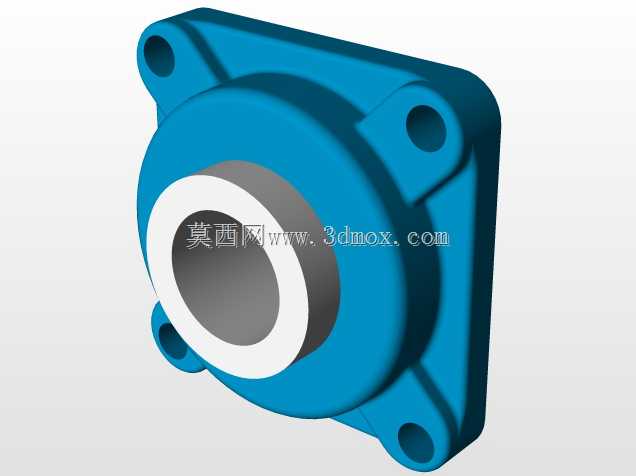

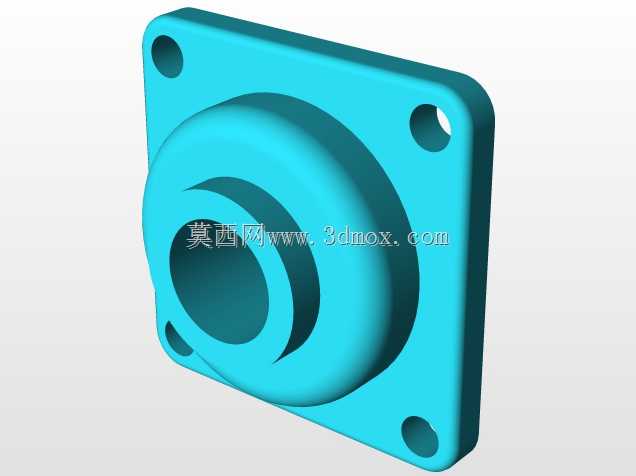

从安装边界尺寸来看,方形法兰的四个安装孔中心距遵循常规轻载带座轴承的通用尺寸规范,和同规格的行业标准件安装尺寸完全互换,设备维护时可以直接替换同规格的其他品牌产品,不用重新加工设备上的安装孔。法兰本体的厚度经过载荷校核,在额定径向载荷下不会出现法兰面翘曲变形,保证安装面和设备基准面的完全贴合,避免因为法兰变形导致轴承轴线倾斜。轴承内孔的轴向定位台阶尺寸做了标准化设计,轴上的定位轴肩高度不会超过轴承内圈的允许高度,方便后续拆卸维护时用拉马直接卡住内圈把轴承拔出,不会出现轴肩太高顶住拉马无法拆卸的问题。承窝的深度刚好可以把轴承外圈完全包覆,同时预留了密封件的安装槽,整个单元的轴向总长度控制得非常紧凑,在安装空间狭窄的设备内部也能顺利布置,不会和周边的传动轮、机架结构产生运动干涉。
在做三维建模的时候,这个模型把安装孔的倒角、注油嘴的螺纹接口、座体表面的安装定位标识、轴承内圈的倒角细节都做了还原,导入设备总装的时候可以直接用来做干涉检查,不用再二次修正模型细节,能节省结构设计阶段的建模时间。做轴系布局的时候,可以直接调用这个模型来核对传动轴的支撑跨距,计算轴的挠度的时候,支撑点的位置可以直接从模型上提取,不用再查机械手册核对标准件尺寸,对提升设计效率有不小的帮助。
