EBM-PAPST离心式鼓风机结构设计

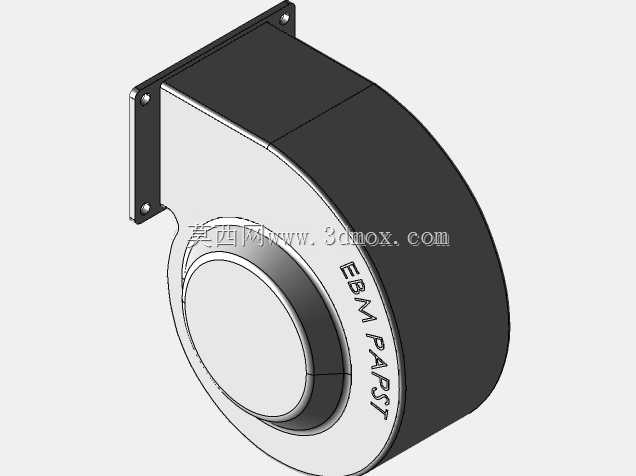

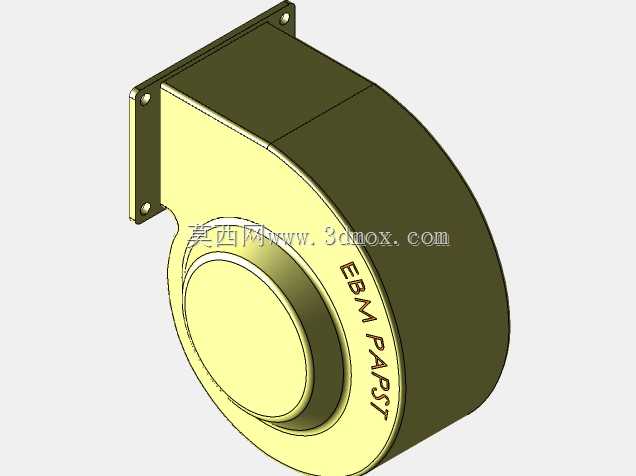

这款离心式鼓风机的三维结构还原，完全参照实物安装与运行逻辑搭建，蜗壳型流道的曲面过渡做了等壁厚处理，进风口侧的圆形端盖与蜗壳主体的止口配合间隙控制在常规装配公差范围内，侧面伸出的方形安装法兰预留了四个通孔，孔位间距匹配常规电控柜、小型通风设备的安装孔距标准，安装时无需额外打孔适配，法兰面与蜗壳主体的垂直度做了约束，能保证安装后风机出风口与对接风道的密封面完全贴合，减少漏风损失。叶轮部分藏在蜗壳内部，从端盖侧的圆形轮廓可以看出叶轮采用前向多翼式结构，这种结构的特点是相同转速下能输出更高的风压，适合小空间内的强制通风场景，比如工控机柜内部散热、小型环保设备的尾气引风、医疗设备的气路输送都能用到这类风机，它不像轴流风机那样风压低送风距离短，离心结构能克服风道内的滤网、弯头带来的风阻，保证风量稳定输出。建模的时候特意把蜗壳的扩压段弧度做了顺滑处理，从叶轮出口到出风口的截面是逐渐扩大的，这个设计是为了把叶轮甩出的高速气流的动压逐步转化为静压，降低气流在蜗壳内部的涡流损失，实际运行时能减少气动噪音，提升送风效率。出风口的法兰边做了外翻折边处理，方便对接软连接或者硬质风道，折边的圆角半径控制在板材厚度的1.5倍，避免钣金加工时出现开裂问题。端盖中心的圆形凸台是电机安装位，凸台的内孔尺寸匹配对应规格的外转子电机，电机直接驱动叶轮，省去了皮带传动或者齿轮传动的结构，整体体积更紧凑，轴向尺寸短，适合安装在空间局促的设备夹层里。从安装边界来看，这款风机的整体轮廓没有突出的不规则结构，除了侧面安装法兰外，其余部分都是光滑的蜗壳曲面，在设备内部布局时，只需要预留出叶轮直径1.1倍的径向空间，以及端盖侧接线的走线空间即可，不会和周边的电路板、管线、结构件产生干涉。实际选型时，这类风机常被用在需要持续稳定送风、对安装空间有严格限制的场景，比如小型激光设备的烟尘抽取、充电桩内部的散热通风、实验室分析仪器的气路循环，它的金属蜗壳结构相比塑料蜗壳的风机，耐高温性能更好，能在更高的环境温度下持续运行，不会因为长时间工作出现壳体变形的问题。建模过程中对所有钣金折弯处都做了工艺缺口处理，对应实际生产中的钣金加工工序，避免折弯时材料挤压起皱，安装孔的位置都做了沉台标注，方便装配时使用沉头螺丝，保证安装后螺丝头不会突出法兰平面，影响对接密封。蜗壳与端盖的连接采用卡扣加螺丝的双重固定结构，既方便日常维护时拆卸清理叶轮积尘，又能保证高速运行时的连接可靠性，不会因为长期振动出现连接松动的问题。
