Paache涂装喷枪拆解结构三维设计

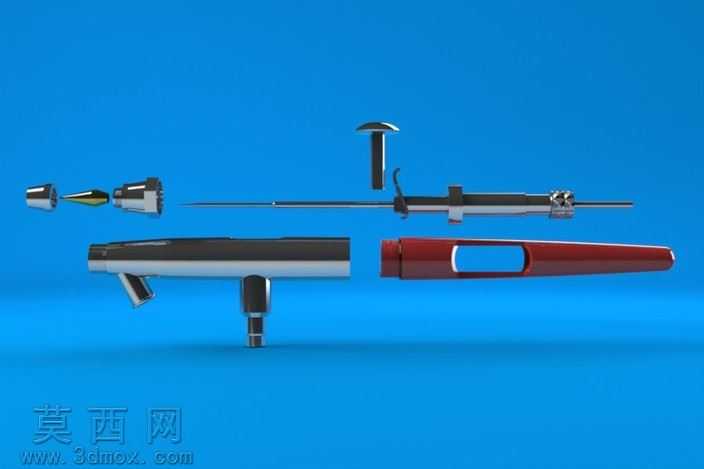

本作品为Paache涂装喷枪的三维结构设计，采用三维建模软件完成全零件的参数化构建，完整还原了喷枪的装配关系与拆解状态，清晰呈现各组成部件的形态与配合逻辑。建模过程中首先对喷枪的核心功能模块进行拆分，分别构建枪身主体、涂料输送组件、气路控制部件、扳机触发结构、喷嘴组件、尾部调节结构以及握把外壳等独立零件，每个零件均按照实际工业产品的尺寸比例进行参数化绘制，保证各部件的装配公差符合机械设计的常规要求。在零件建模阶段，针对金属材质的枪身内芯、针阀组件、喷嘴接头等部件，通过拉伸、旋转、扫描等基础特征构建主体形态，再通过倒角、圆角、螺纹修饰等细节特征还原零件的加工质感，保证金属部件的棱边过渡自然，结构细节符合实际五金零件的加工特征；针对握把的非金属外壳部件，通过曲面建模构建流畅的握持曲面，在外壳上设计符合人机工程的镂空区域，既减轻部件重量也提升握持的贴合度。装配阶段严格按照实际喷枪的组装逻辑进行配合约束，将针阀组件精准装配于枪身内芯的通孔中，保证针阀与喷嘴的同轴度符合喷涂作业的密封要求，扳机结构与气路开关、针阀触发端建立正确的运动配合关系，还原喷枪扣动扳机时同步开启气路、输送涂料的动作逻辑。渲染阶段为不同部件赋予匹配的材质属性，金属内芯部件采用哑光镀铬金属材质，还原五金配件的金属质感，握把外壳采用酒红色哑光工程塑料材质，喷嘴的精密部件采用亮面金属材质，背景采用纯净的蓝色背景突出产品主体，通过三点布光的渲染设置，让各部件的结构轮廓清晰可见，拆解状态的排布遵循装配顺序逻辑，让观看者可以直观理解喷枪从零件到整机的装配流程。设计过程中充分考虑喷枪的实际使用功能，对涂料通道、气路通道的内部结构进行了合理还原，保证模型不仅具备外观展示效果，也能体现喷涂工具的内部工作原理，可用于涂装设备的结构展示、装配教学以及产品改良设计的参考使用。
