12吨额定载荷弓型起重卸扣三维设计

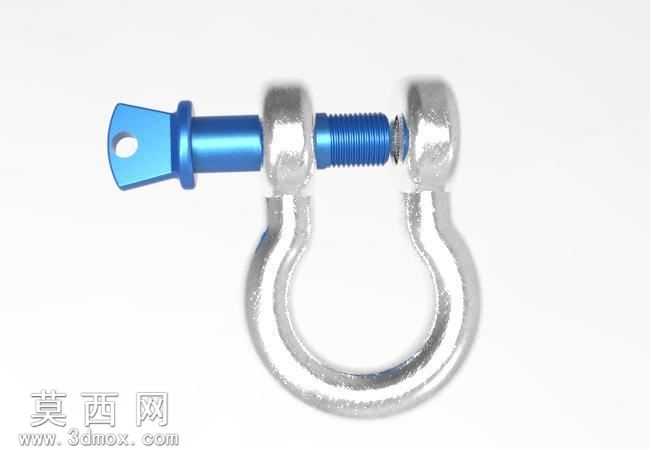

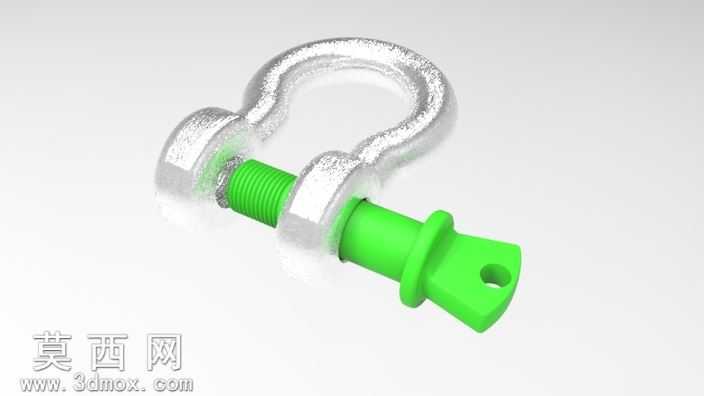

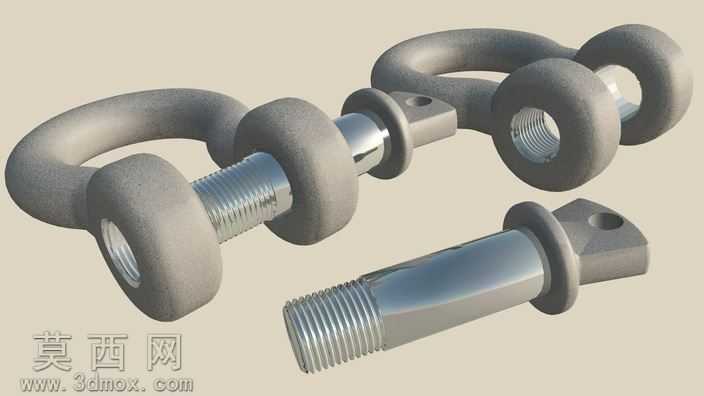

本模型为额定载荷12吨的弓型起重卸扣，建模过程严格遵循起重索具行业设计规范，首先通过草图绘制弓型环体的外轮廓曲线，精准把控环体的弯曲弧度与截面直径比例，确保环体受力均匀无应力集中区域，采用旋转凸台与扫描特征结合的方式完成弓型环主体建模，对环体两端的销轴安装孔位进行同轴度约束，保证销轴装配后无卡滞、偏磨问题。销轴部分采用阶梯轴结构设计，从端部的扳手卡位段到螺纹段、光杆承载段依次通过拉伸凸台完成特征构建，螺纹段采用真实螺旋线扫描生成标准梯形起重螺纹，匹配起重场景下大载荷连接的强度需求，销轴末端的保险孔位精准定位，可配合开口销完成防脱锁定，避免作业过程中销轴旋出脱落。材质分配阶段，弓型环体与销轴主体赋予高强度合金结构钢材质，模拟镀锌防锈处理后的金属磨砂质感，调整金属材质的粗糙度、反射率参数还原锻压加工后的表面肌理，销轴表面的绿色防护涂层单独赋予哑光塑料质感的涂层材质，清晰区分不同功能部件的同时还原实物的外观特征。渲染阶段采用工作室柔和布光方案，主光源从侧上方打亮卸扣整体轮廓，辅助光源补全暗部细节，添加微弱的环境反射效果凸显金属部件的质感，通过透视角度调整完整展示卸扣的装配关系与整体结构。设计过程中充分考量弓型卸扣的实际使用场景，弓型环的开口尺寸、内净空高度均适配12吨载荷下常用的吊装带、钢丝绳索具连接需求，各部件的倒角、圆角处理严格按照起重配件的安全设计要求，避免尖锐棱角造成索具磨损，整体装配采用同轴、重合等标准配合关系，可直接用于吊装方案模拟、索具配套选型演示以及起重作业场景的三维装配验证，模型结构完整无碎面、破面问题，各部件可单独拆分编辑，满足不同场景下的使用需求。
