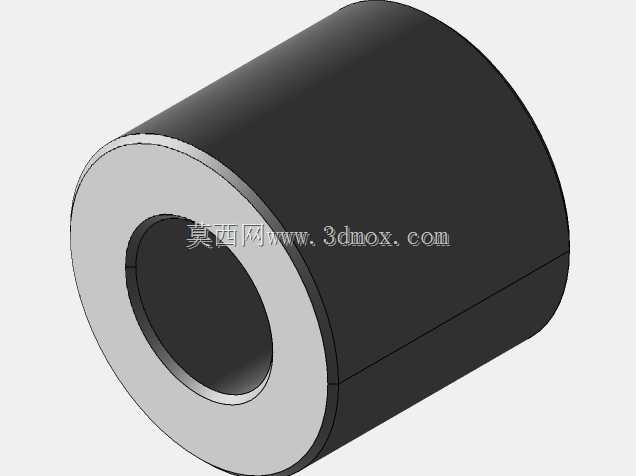

9mm厚度空心圆柱铝制隔垫结构

在自动化装配线、3D打印设备、线性传动模组这类对装配间隙精度有明确要求的设备里，这类厚度9mm的空心铝隔垫是很容易被忽略但又直接影响装配精度的小零件。很多刚入行的结构工程师在做堆叠装配的时候，容易直接靠加工件的尺寸公差来控制轴向间隙，实际量产装配的时候就会发现，不同批次的机加工件公差累积之后，要么轴承预压过大导致运转卡滞，要么板件之间留有虚位出现运行异响，这时候这类标准化的铝隔垫就能快速补偿公差，把装配间隙控制在设计要求的范围内。

从结构设计的角度看，这个零件采用空心圆柱的结构形式，没有多余的异形特征，加工的时候可以直接用6系铝棒料通过车床一次车削成型，内外圆的同轴度容易控制，批量加工的一致性好，不需要后续的二次铣削或者钻孔工序，加工成本低，生产效率高。选择铝合金作为基材，一方面是因为铝的自重轻，用在运动部件比如线性滑台的导向轴间隔位置，不会额外增加运动负载的惯量，不会影响伺服电机的动态响应；另一方面铝的质地偏软，在锁紧螺栓的时候，垫片两端面可以和被连接件的表面形成更贴合的接触，不会像硬钢垫片那样如果接触面有微小平面度误差就会出现点接触，导致锁紧力分布不均。

实际选型使用的时候，首先要确认安装边界：这个垫片的轴向厚度是9mm，对应的是装配后两个被连接件之间的间隔距离，设计选型的时候要提前核算螺栓的有效啮合长度，不能因为加了这个垫片导致螺栓拧入螺纹孔的深度不够，一般要求螺栓拧入深度不小于螺纹公称直径的1.5倍，像常用的M4、M5安装螺栓，要提前算好垫片内孔的穿栓间隙，内孔直径要比螺栓公称直径大0.2-0.5mm，保证安装的时候垫片可以顺利套入螺栓，不会出现卡滞。外圆尺寸的设计要考虑相邻零件的避让空间，不能因为垫片外圆过大和周边的运动部件发生干涉，比如在打印机的辊轴安装位，垫片外圆要和辊轴的轴承外圈保持足够的安全距离，避免运转过程中出现摩擦。

在不同的应用场景里，这个垫片的作用也有区别：在工业机器人的关节连杆装配位置，它可以用来调整两个连杆之间的轴向间隙，避免关节转动的时候连杆端面发生摩擦，同时可以分散螺栓锁紧时的压应力，防止铝合金连杆的表面被螺栓头压出凹陷，导致长期运行后锁紧力下降；在激光设备的光路安装架上，这类铝垫片可以用来调整光学镜片的安装高度，配合不同厚度的垫片组合，快速把镜片调整到设计要求的光轴高度，不需要反复修磨安装座的端面，大幅提升装配调试的效率；在CNC设备的走线拖链安装位置，它可以作为隔套把拖链的安装板和设备机架隔开一定距离，避免拖链运动的时候和机架表面摩擦，保护拖链的外层耐磨层，延长拖链的使用寿命。

做三维建模的时候，这个零件的建模逻辑很清晰，先绘制两个同心圆的草图，通过拉伸凸台命令生成基础的圆柱实体，之后对两端的内孔边缘做0.2mm的倒角处理，这个细节很重要，一方面是去除车削加工产生的毛刺，避免安装的时候毛刺掉落到设备内部造成卡滞，另一方面倒角可以引导螺栓顺利穿入内孔，提升装配的顺畅度。建模的时候不需要做额外的表面纹理特征，实际加工的时候一般做本色阳极氧化处理就可以，既可以提升铝件表面的抗腐蚀能力，也不会改变零件的关键尺寸，不会影响装配精度。需要注意的是，这类垫片的两端面平行度公差要控制在0.02mm以内，如果平行度超差，锁紧之后会导致被连接件出现倾斜，比如在直线导轨的安装位，如果垫片平行度不好，会导致导轨安装后出现扭曲，直接影响线性运动的平顺性，缩短导轨和滑块的使用寿命。

很多工程师在做BOM清单的时候，容易把这类垫片归为非标准件单独出图加工，实际上只要把厚度、内孔、外圆三个核心尺寸标准化，就可以做成通用件，在不同的项目里复用，减少重复出图和重复加工的成本，在装配的时候也可以根据实际的公差累积情况，选择不同厚度的垫片组合来调整间隙，比单纯靠提高零件加工精度来控制间隙的成本低很多，尤其是在小批量设备试制阶段，这类标准化的隔垫可以大幅缩短装配调试的周期，避免因为尺寸超差导致零件返工。
