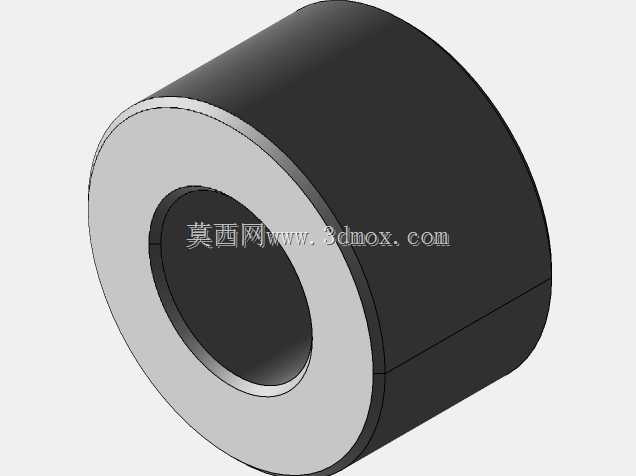

6mm规格环形铝制间隔垫片结构设计

在各类机械装配场景中，这类环形铝垫片是非常常见的间隔与承压辅助零件，6mm厚度的规格适配多数需要轴向预留固定间隙的装配工位，从3C打印设备的辊轴定位、小型线性模组的滑台限位，到工业机器人关节处的轴承预紧调整、通讯设备内部的结构件间隔，都能见到这类零件的应用。不同于橡胶密封垫片的密封导向作用，这款铝制垫片的核心作用是承担轴向的载荷传递、调整装配累计公差、避免不同金属材质零件直接接触产生的电化学腐蚀，同时在螺栓锁紧过程中分散锁紧压力，避免被连接件表面被压溃损伤。

从结构设计逻辑来看，这款垫片采用等壁厚环形结构，内外圆同轴度公差控制在IT7级区间，两端面平行度公差不超过0.02mm，保证锁紧时受力均匀，不会出现偏载导致的螺栓松动问题。材质选用6061铝合金，一方面是因为铝合金的硬度低于多数钢制结构件，在装配时不会刮伤配合零件的表面，另一方面铝合金的自重较轻，在对重量有要求的移动部件装配场景中，不会额外增加过多的运动负载，同时铝合金本身具备不错的耐腐蚀性能，常规工况下不需要额外做表面处理即可使用，成本控制表现优异。

实际选型使用时，需要重点关注安装边界的尺寸匹配：垫片的内孔直径要比配合的螺栓或者轴径大0.2-0.5mm，保证装配时不会出现卡滞，外圆直径需要匹配被连接件的接触面大小，保证承压面足够覆盖受力区域，避免压强过大压伤零件表面。6mm的厚度属于常规间隔厚度，在装配公差链计算中，这类垫片常作为调整环使用，当装配累计误差导致轴向间隙不符合设计要求时，可以通过更换不同厚度的垫片或者叠加垫片来调整间隙值，相比修配其他零件的方式，这种调整方式操作更简单，后期维护更换成本更低。

在激光加工设备的光路调整工位，这类铝垫片常垫在反射镜座的安装面下方，通过调整不同位置的垫片厚度来微调反射镜的角度，保证光路同轴度；在CNC加工工装的定位结构中，这类垫片可以垫在定位块下方，调整定位块的高度，适配不同高度的工件装夹需求；在路由器等通讯设备的内部结构中，铝垫片还可以起到辅助导热的作用，将发热元件的热量通过垫片传递到外壳上，提升散热效率。设计这类零件的三维模型时，需要重点保证两端面的平面度要求，建模时要避免出现端面倒角过大导致承压面积不足的问题，同时内外圆的边缘要做微小的倒角处理，去除加工毛刺，避免装配时毛刺脱落掉入设备内部造成故障。不同于钢制垫片的高硬度特性，铝垫片在锁紧时会产生微小的塑性变形，刚好可以填充配合面的微观不平度，提升锁紧的可靠性，在有振动的工况下，这种微变形还能起到一定的防松效果，减少螺栓松动的概率。需要注意的是，这类铝垫片不适合用在冲击载荷较大的工位，过大的冲击载荷会导致垫片产生过量塑性变形，失去尺寸调整的作用，这类场景下需要更换钢制或者不锈钢材质的垫片。在做装配仿真时，需要给垫片设置正确的材料属性，模拟锁紧时的变形量，验证装配后的应力分布是否在材料允许的范围内，避免实际装配时垫片被压溃失效。
