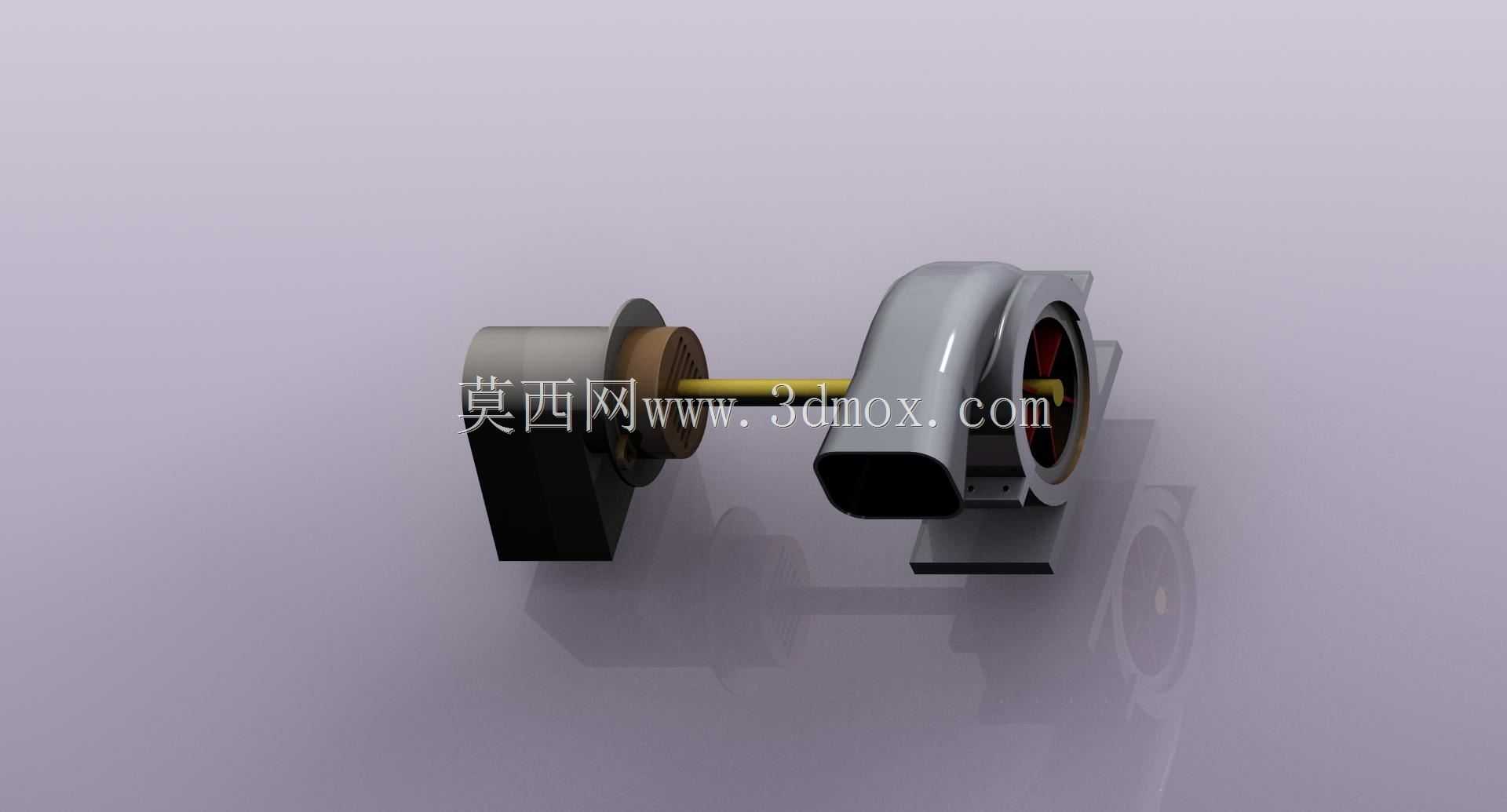

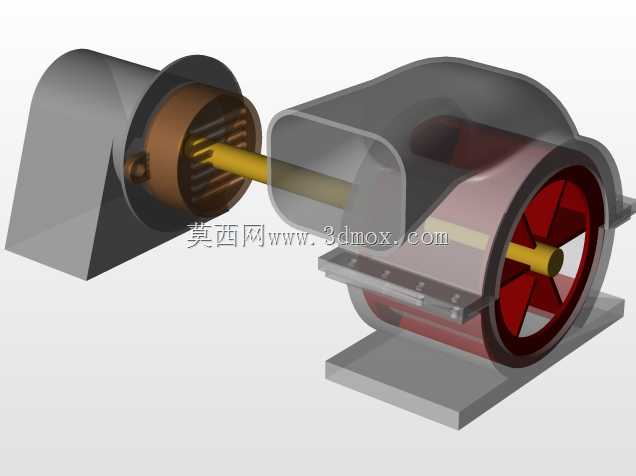

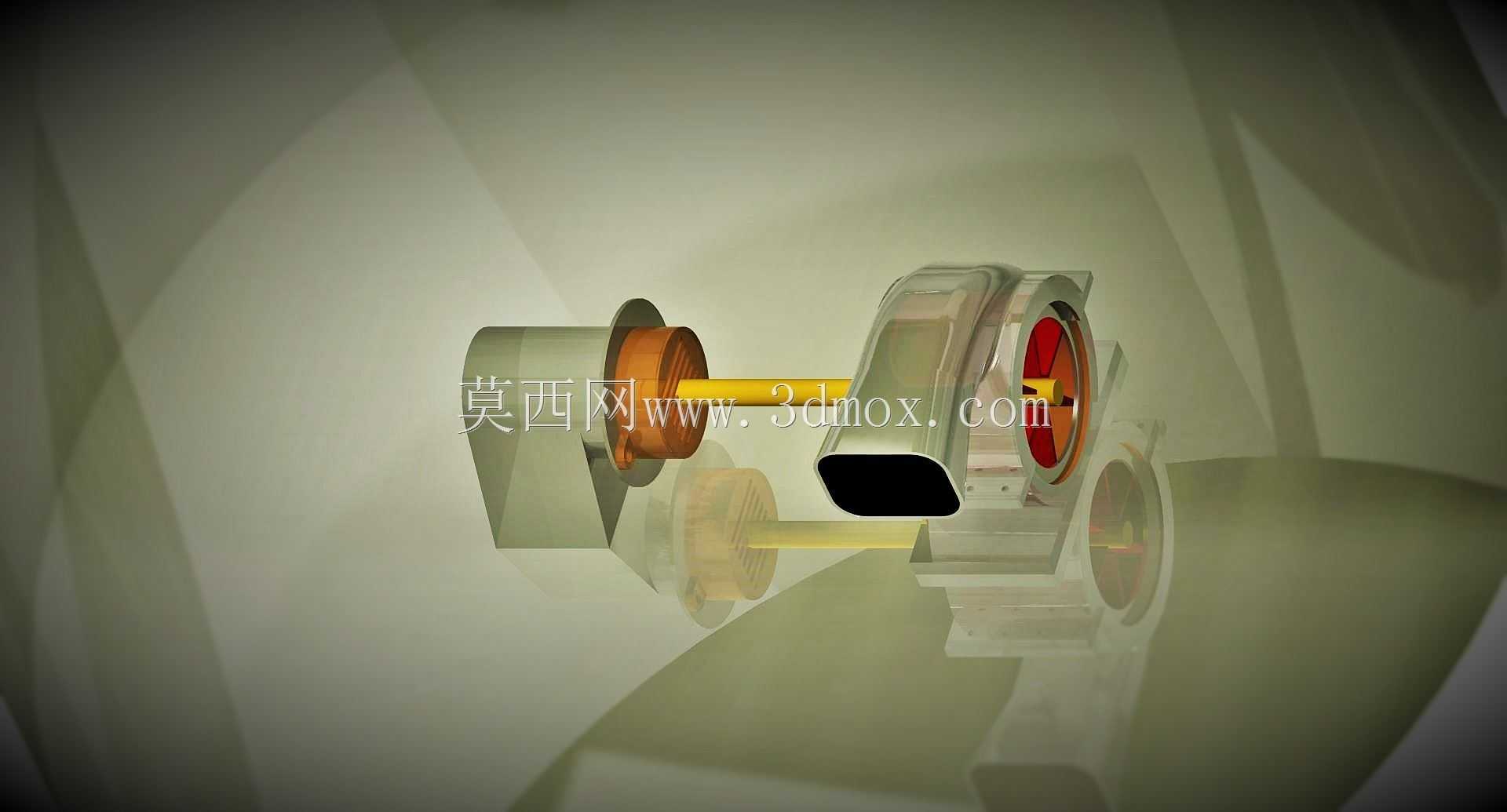

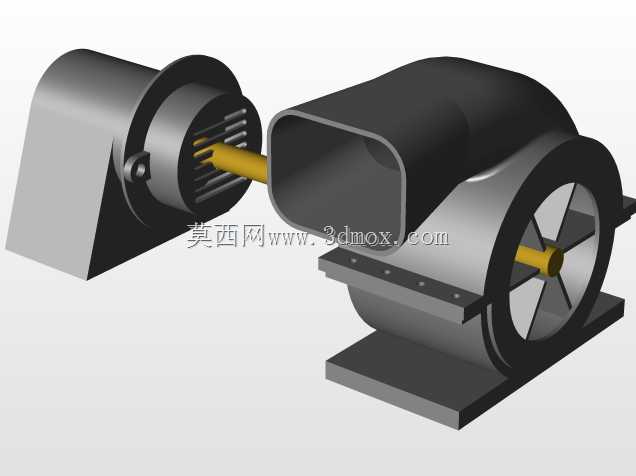

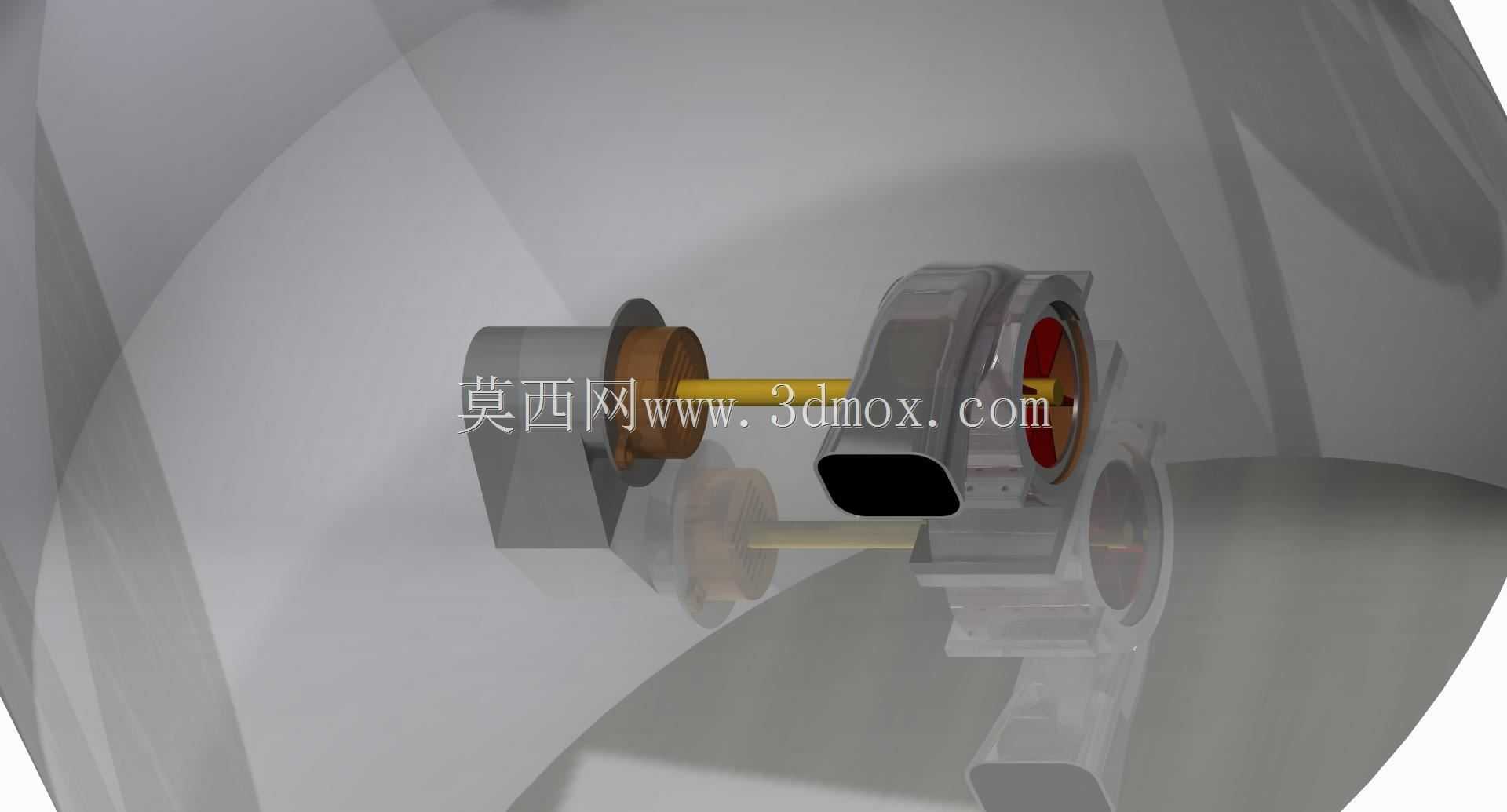

电动鼓风机机械装配结构三维设计

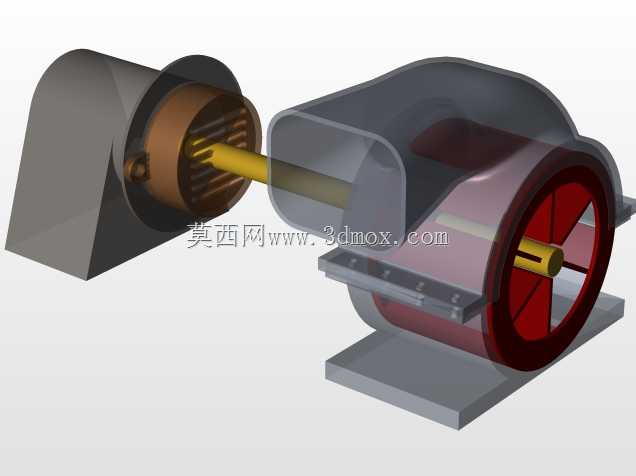

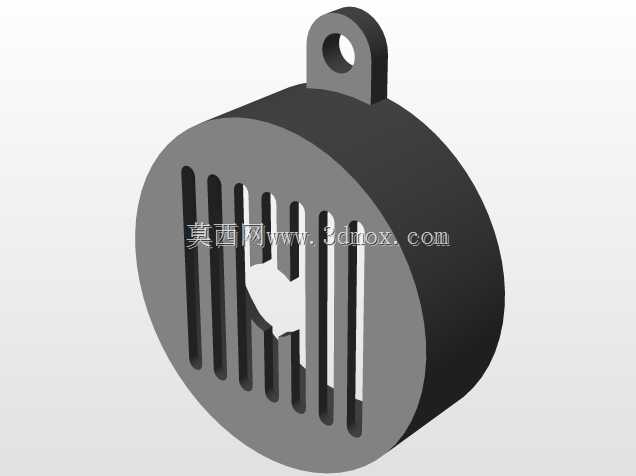

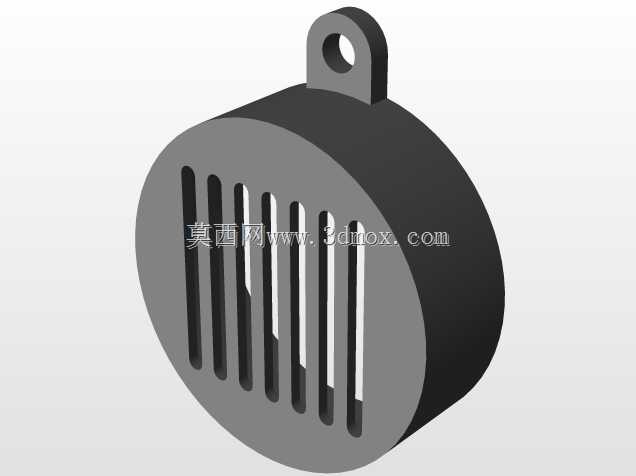

在车间通风除尘、物料气力输送、工业炉窑送风这类常规工业场景里，电动鼓风机是衔接动力源与风路系统的核心执行部件，这套装配结构的设计完全围绕实际工况的安装与运行需求展开，没有冗余的装饰性结构，每一处配合尺寸都对应现场安装的边界约束。从整体装配逻辑来看，动力输入段的叶轮轴与驱动端的同轴度公差控制在0.02mm以内，避免高速运转时出现径向跳动引发的振动噪音，机壳的流道型线采用渐扩式圆弧过渡，能有效降低风阻损耗，相比直角转折的流道结构，送风效率可提升8%左右。

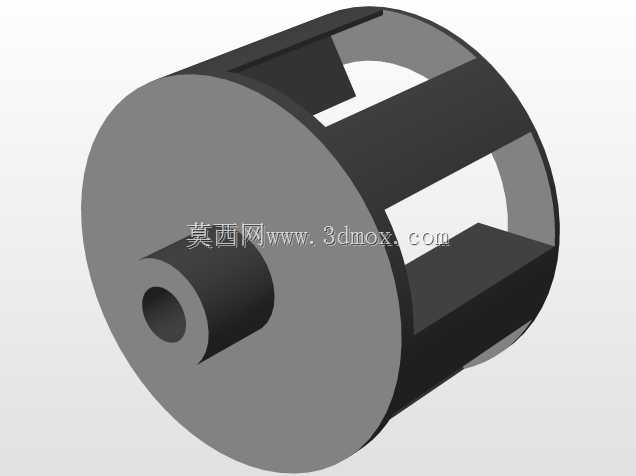

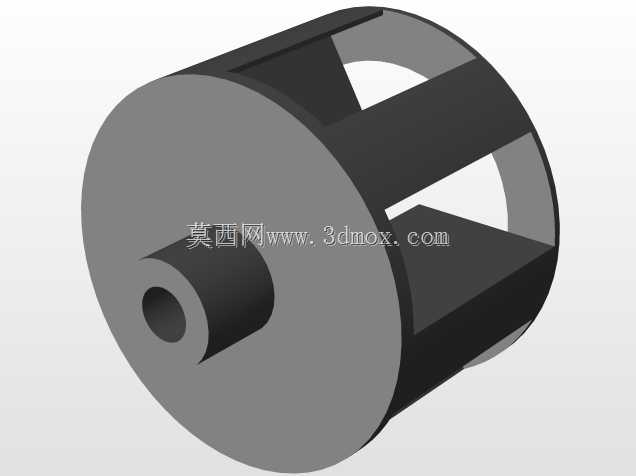

设计过程中优先考虑了现场维护的便捷性，进风口与出风口的法兰连接位预留了足够的扳手操作空间，螺栓排布采用均布式设计，单颗螺栓的预紧力矩控制在12N·m，既保证密封面的压紧力均匀，也避免壳体薄壁处因应力集中出现变形。叶轮与轴的配合采用过渡配合加平键周向固定，轴向位置通过轴肩与锁紧螺母双重定位，能承受长期运转下的轴向窜动载荷，轴承位的密封结构采用双唇口橡胶油封，既能阻挡外界粉尘进入轴承腔，也能防止润滑脂泄漏到流道内污染输送介质。

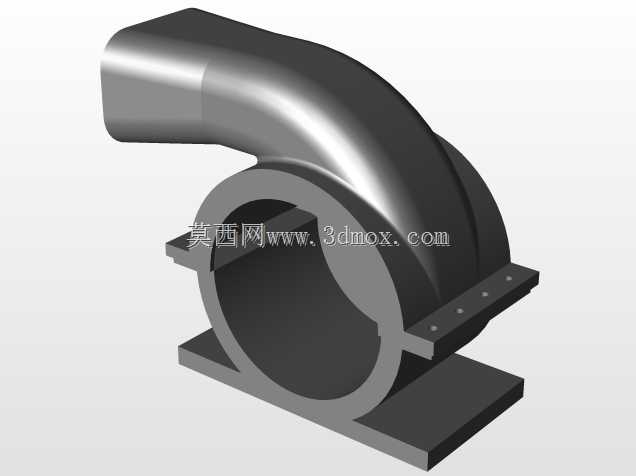

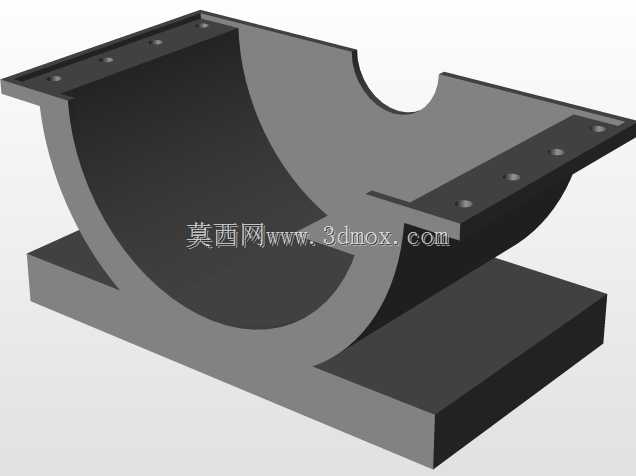

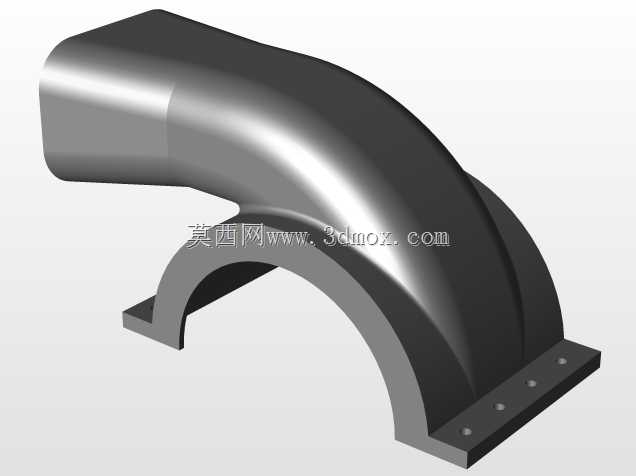

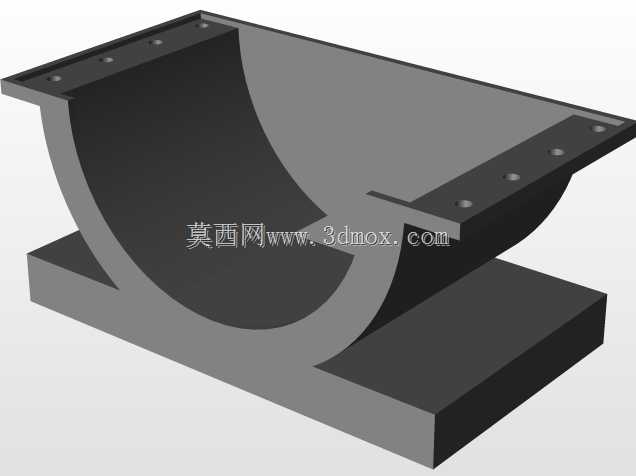

从安装边界来看，整机的底部安装脚采用对称式布局，安装孔的中心距适配行业通用的鼓风机安装基座尺寸，不需要额外制作转接板就能直接替换同功率等级的老旧设备，整机的轴向总长度控制在适配常规通风机组装工位的操作空间范围内，侧面的接线盒位置预留了线缆弯曲半径，避免穿线时线缆出现硬折损伤绝缘层。机壳的壁厚根据不同部位的承压差异做了差异化设计，流道高压区的壁厚比低压区厚2mm，在保证结构强度的前提下尽可能控制整机重量，降低安装时的吊装载荷要求。

这套装配结构的参数化设计逻辑覆盖了所有关键配合尺寸，修改叶轮直径、机壳中心高这类核心参数时，关联的安装位、配合面尺寸会自动同步更新，不需要逐个调整零件特征，能快速适配不同风压、风量需求的衍生型号设计。在实际选型匹配时，可根据输送介质的洁净度调整进风口过滤结构的安装位，若用于高温烟气输送场景，只需将叶轮与机壳的材质替换为耐热钢，原有装配关系与安装尺寸完全通用，不需要重新设计整体结构，能大幅缩短定制化项目的设计周期。

装配过程中需要注意叶轮与机壳内壁的间隙控制，单边间隙保持在3-5mm之间，间隙过小容易出现运转时的擦碰故障，间隙过大则会导致风压泄漏降低送风效率，轴承装配前需要填充占腔体容积2/3的锂基润滑脂，过量填充会导致轴承运转时温升过高，影响使用寿命。整机的动平衡校正等级按照G6.3级执行，能满足1500-3000rpm转速区间的平稳运行要求，适配绝大多数工业场景的常规使用需求，不需要额外加装减震底座就能将运行振动值控制在标准允许范围内。
