履带式装甲作战装备简化结构设计

本次呈现的履带式装甲装备结构，核心面向地面突击装备的原理验证、教学演示以及结构方案迭代场景使用，在装备研发的前期方案论证阶段，这类简化结构模型能够快速验证总体布局的合理性，省去复杂细节对方案判断的干扰，帮助结构设计人员快速调整各子系统的位置匹配关系。从实际用途来看，该结构覆盖了装甲装备最核心的两大功能模块：上部的火力发射单元与下部的履带行走单元，既可以作为院校机械专业装备结构教学的演示载体，也能作为文创类装甲主题产品的结构原型，还能为后续细化的装甲装备仿真分析提供基础的几何框架。

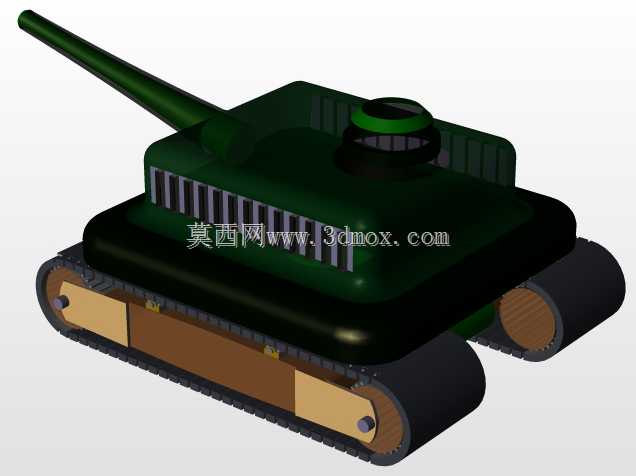

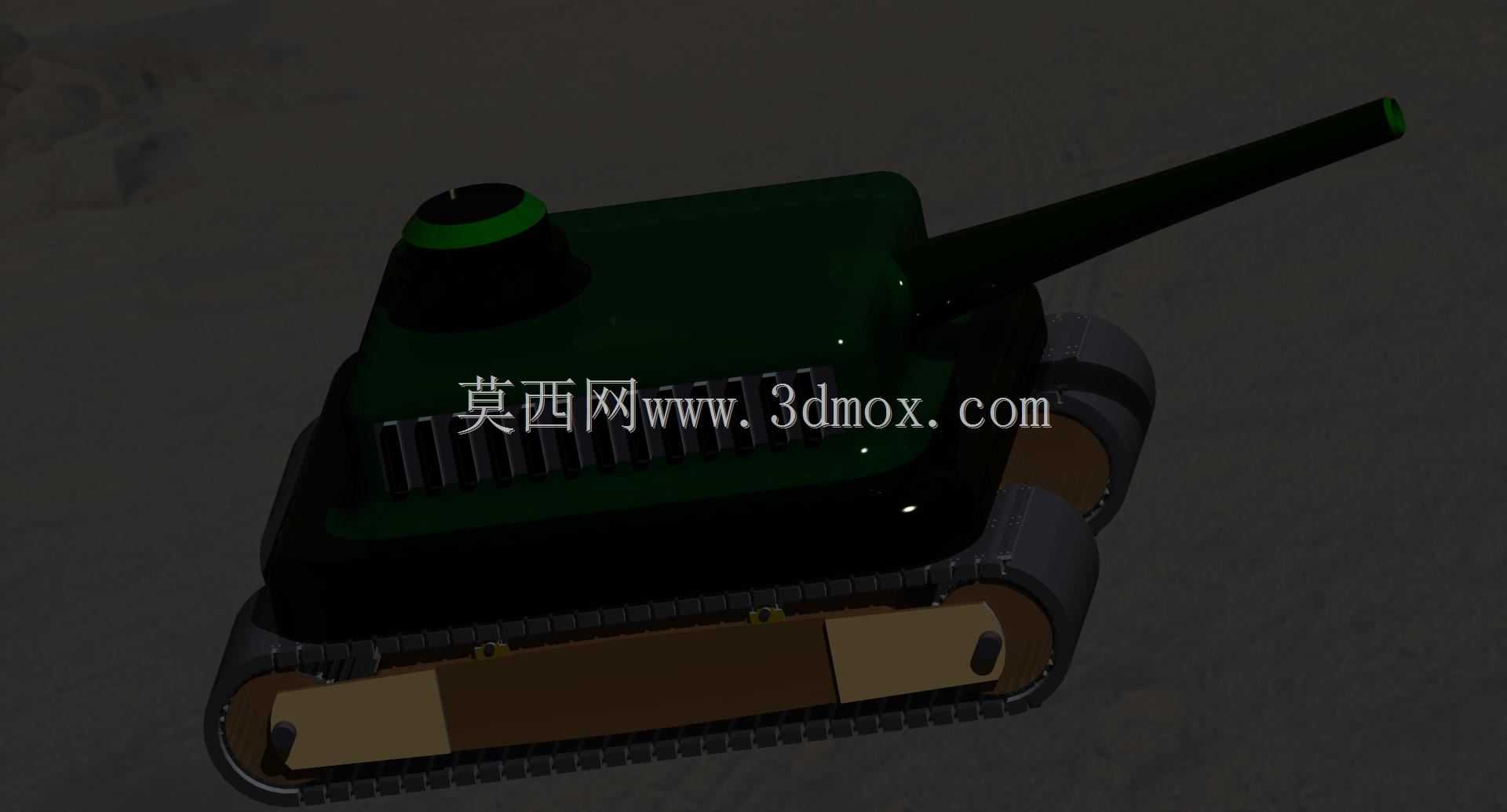

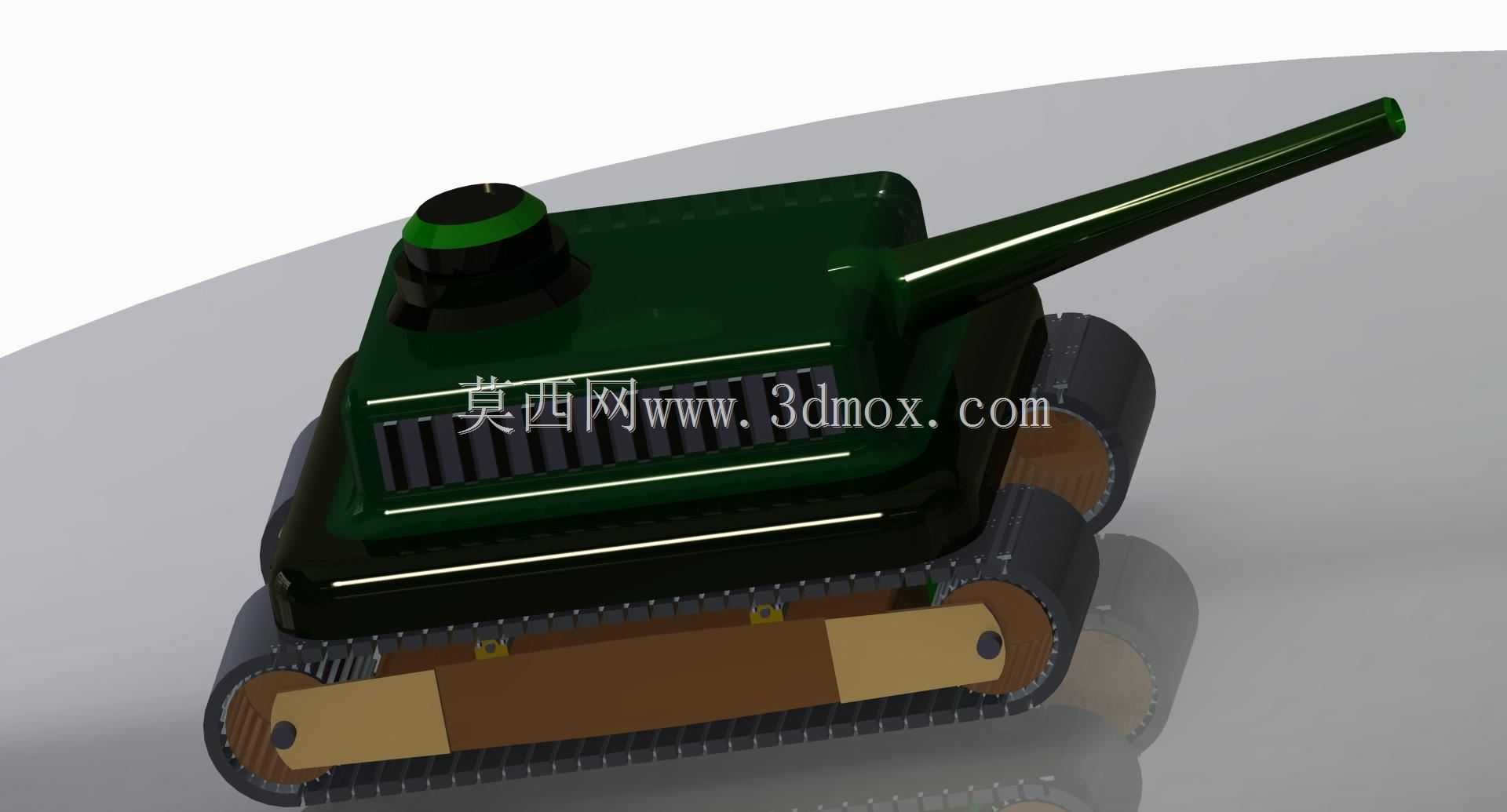

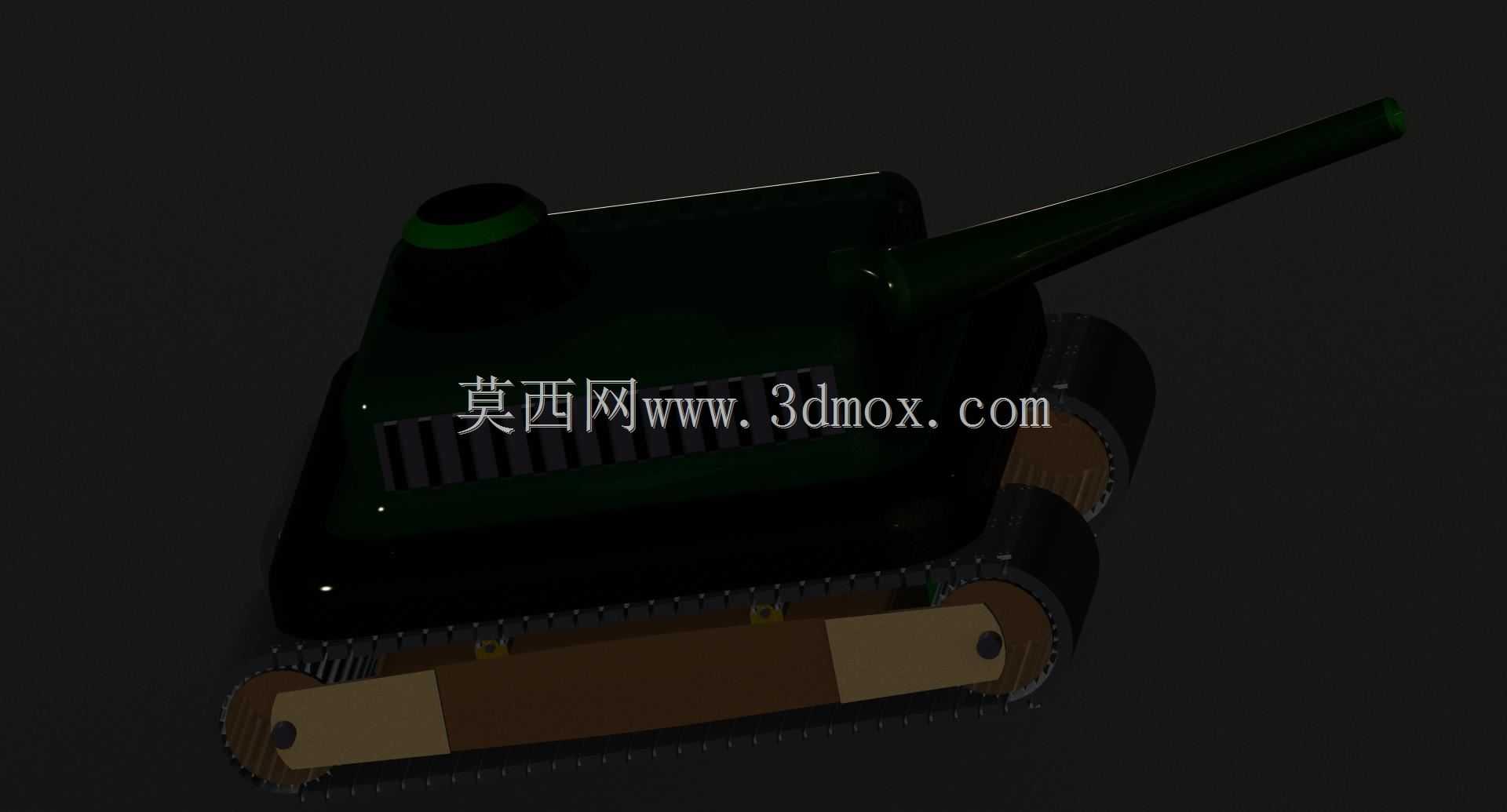

在功能特性的设计上，上部炮塔采用了小尺寸观察指挥塔与长身管发射装置的集成布局，指挥塔设置在炮塔顶部偏左位置，能够为内部操作人员留出足够的周向观察视野，同时不会对身管的俯仰转动造成干涉；身管采用大长径比的简化造型，在结构上预留了俯仰转动的铰接空间，炮塔整体与下部车体采用回转支撑结构连接，可实现360度周向旋转，满足全向火力覆盖的基本需求。下部车体采用整体式装甲壳体设计，侧面预留了散热格栅的安装位置，能够为动力系统的散热留出足够的通流面积，避免动力单元长时间工作出现过热问题；车体前部与后部的装甲板采用小角度倾斜设计，既能够提升结构的抗冲击性能，也能合理利用倾斜空间布置内部的动力、传动以及乘员空间。

行走机构采用双侧履带式设计，每侧履带配套多组负重轮与诱导轮结构，履带板采用简化的拼接式造型，既还原了履带行走机构的基本运动逻辑，也控制了整体结构的复杂度；负重轮与车体之间预留了足够的悬挂安装空间，后续可根据需求加装扭杆式或者液气式悬挂结构，适配不同地形的通行需求。从设计思路来看，整个结构采用了自上而下的总体布局逻辑，优先确定火力单元的射界范围与行走机构的接地长度，再反向推导车体的长宽高边界，确保各部件之间不存在运动干涉：炮塔回转时尾部不会与车体后部的附属结构碰撞，身管俯角最大时炮口不会触碰车体前部装甲，履带运动时不会与车体侧装甲发生摩擦。

在外形尺寸与安装边界的把控上，整体结构的长宽比控制在2.2:1左右，符合轻型履带装甲装备的常规尺寸比例，炮塔的高度占整车总高度的三分之一，既保证了足够的内部设备安装空间，也不会因为炮塔过高导致整车重心上移，影响越野通行时的稳定性。履带的接地长度约占车体总长的85%，能够有效降低整车的接地比压，提升在松软泥泞、沙地等复杂地形的通过能力；车体底部距离地面的高度预留了足够的间隙，能够避免越野时地面凸起的石块、土坡磕碰车体底部的传动结构。各部件的连接边界都做了简化的安装面设计，比如炮塔与车体的连接位置设置了标准的环形安装法兰，后续细化设计时可直接匹配标准回转支撑的安装尺寸，不需要重新调整整体结构的位置关系；行走机构的负重轮安装座也预留了统一的安装孔位，方便后续替换不同尺寸的负重轮或者调整悬挂行程。

从工程应用的实际角度出发，这类简化结构模型最大的价值在于快速验证总体方案的可行性，在研发初期不需要投入过多精力在细节零件的建模上，先把核心的布局、运动边界、尺寸比例确定下来，后续再逐步细化装甲板的厚度、内部设备的布置、悬挂系统的具体参数等内容，能够大幅缩短前期方案迭代的周期。同时这种简化结构也非常适合用于三维建模的教学练习，帮助初学者掌握复杂装备的总体布局思路，理解履带行走机构与上部作业单元的匹配逻辑，避免一开始就陷入细节零件的建模误区，忽略了总体结构设计的核心逻辑。在结构的细节处理上，所有的棱角位置都做了小尺寸的圆角过渡，既符合装甲装备实际生产中的工艺要求，避免应力集中问题，也让整体造型更贴近真实装备的视觉效果，不会因为过度简化显得生硬。
