庭院作业线跟随式草坪修剪割草装置

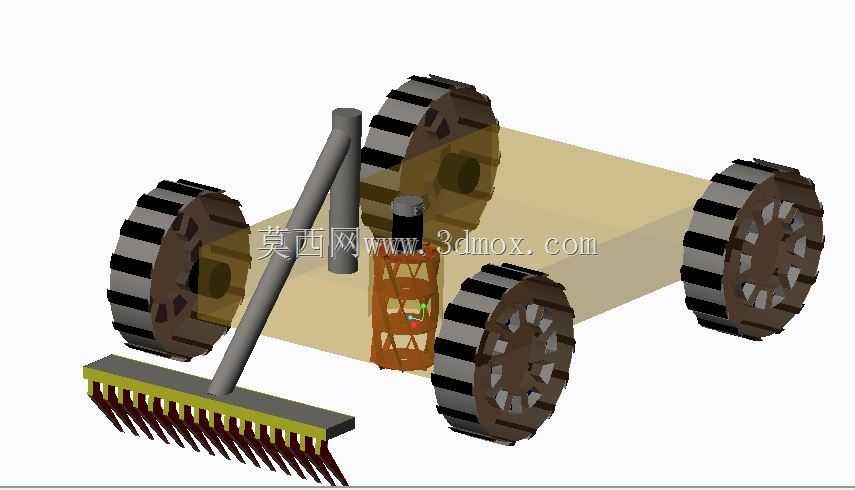

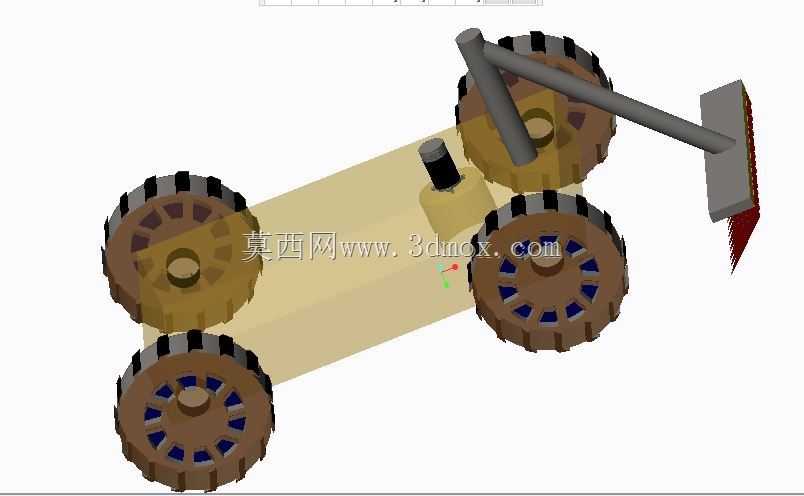

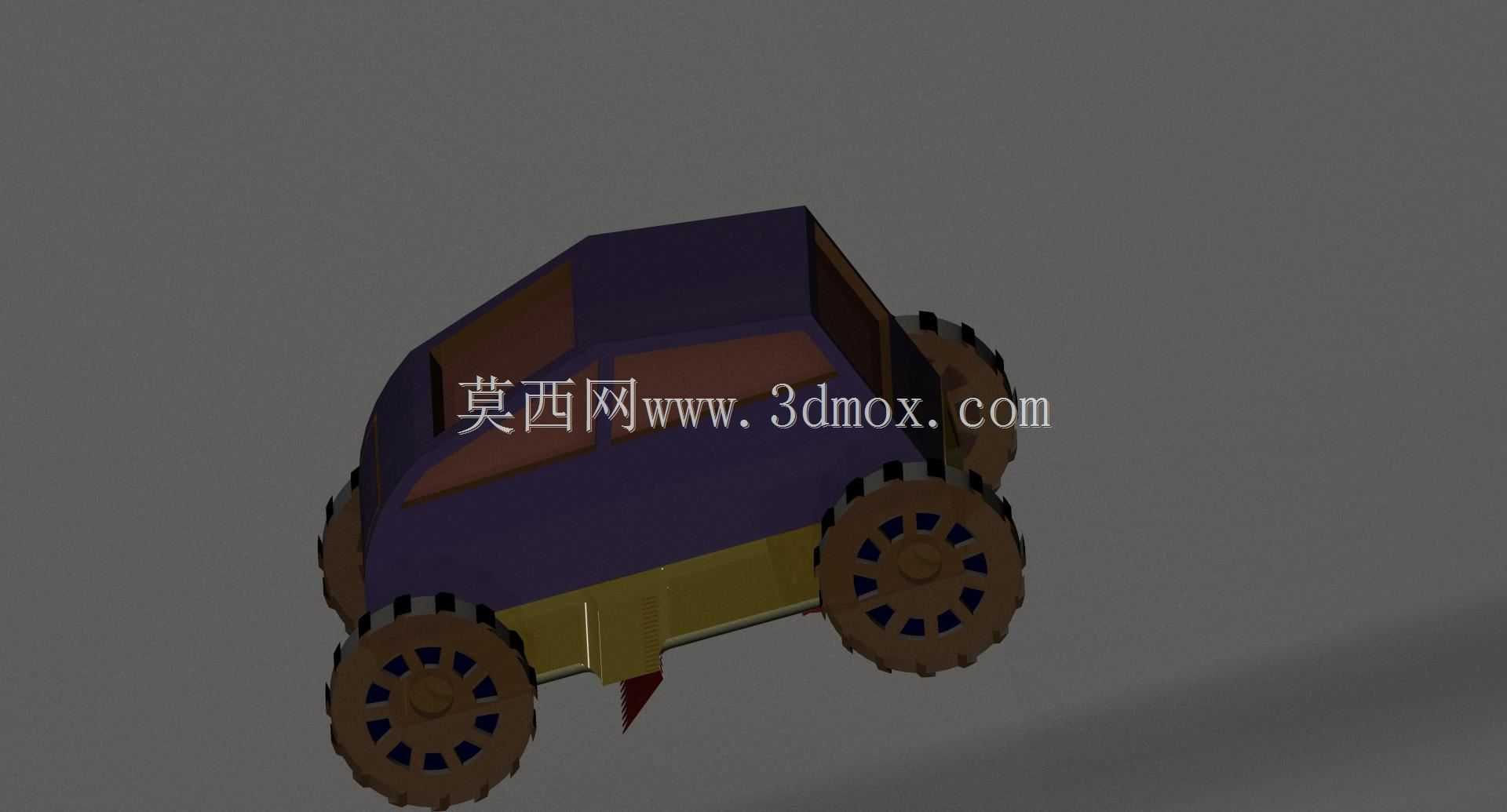

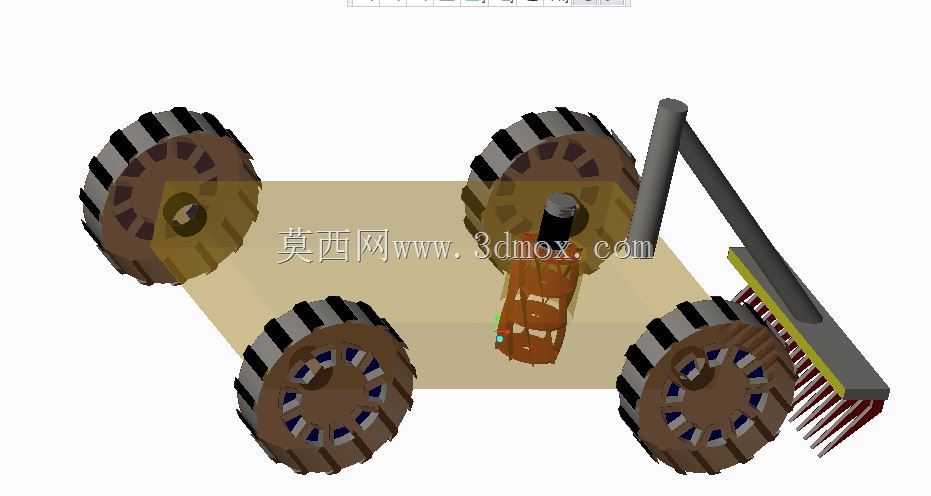

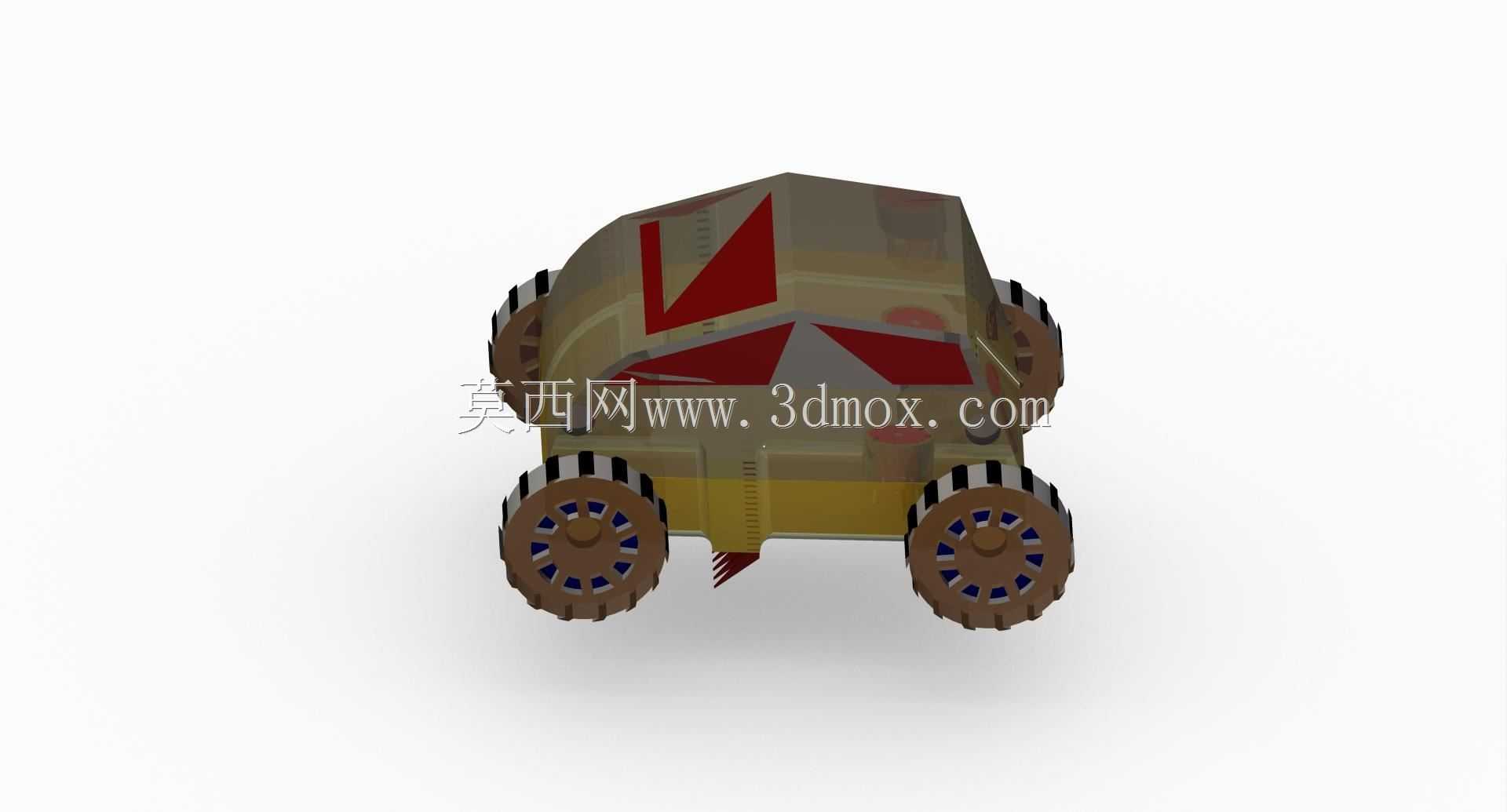

在私家庭院、小型公共绿地的日常运维场景里，传统手推式割草设备需要操作人员全程跟随作业，不仅耗费人力，在边界规整的条带状草坪区域作业时，还容易出现重复修剪、漏剪的问题，线跟随式割草装置正是针对这类场景开发的小型园林作业设备。这款设备的核心作业逻辑是通过识别地面预设的引导线，自主沿规划路径完成草坪修剪作业，不需要操作人员实时操控行进方向，只需要提前在待修剪区域铺设好引导标识线，设备就能自动沿线路完成覆盖作业，尤其适合形状规整、边界清晰的住宅庭院草坪、社区带状绿化区域使用，相比人工操控的割草设备，能大幅降低重复作业的概率，修剪后的草坪留茬高度一致性更好。从结构设计来看，这款设备采用四轮式移动底盘布局，四个带防滑齿纹的行走轮分别布置在底盘四角，轮组的安装位置经过重心匹配计算，设备整机重心落在四轮支撑面的几何中心偏前位置，在带有小幅坡度的草坪上作业时不会出现侧翻风险，轮面的齿纹结构能在湿润的草皮表面提供足够附着力，避免行进过程中出现打滑跑偏的问题。设备上部的舱体采用一体化包覆设计，将行走驱动模块、控制模块、供电模块全部容纳在舱体内部，舱体外壳做了圆弧过渡处理，没有突出的尖锐结构，作业过程中即使碰到庭院里的低矮灌木、景观置石，也不会剐蹭损坏植被或者卡滞设备。修剪执行部件布置在底盘中部靠前的位置，作业时刀盘距离地面的高度可以根据草坪品种、季节修剪需求进行调整，调整范围覆盖常见的2厘米到8厘米留茬需求，刀盘的旋转半径经过匹配计算，作业幅宽刚好覆盖两个前轮之间的间距，沿引导线行进时不会留下未修剪的草带。线跟随功能的实现依托布置在底盘前部的识别模块，模块的安装高度距离地面5厘米到8厘米，既能准确识别地面的引导线，又不会因为距离草皮过近被飞溅的草屑遮挡识别窗口，识别模块的检测范围覆盖引导线两侧各10厘米的区域，当设备行进出现小幅偏移时，控制系统会实时调整两侧驱动轮的转速差，快速修正行进方向，保证设备始终沿引导线中心位置行进。设备的外形尺寸控制在长60厘米、宽45厘米、高35厘米的范围内，这个尺寸设计能让设备顺利通过庭院里常见的50厘米宽的绿化甬道、栅栏门，不会因为体积过大无法进入狭窄作业区域，整机的底部离地间隙设置为10厘米，在草坪上作业时不会蹭到地面凸起的草皮土丘，也能顺利越过直径不超过5厘米的小石块、树枝等障碍物。在设计思路上，这款设备没有追求复杂的全自主导航功能，而是采用成熟的线跟随控制方案，一方面降低了设备的结构复杂度，减少后期使用过程中的故障点，另一方面也降低了用户的使用门槛，不需要进行复杂的路径测绘设置，只需要铺设引导线就能快速开展作业。设备的舱体内部预留了足够的安装空间，供电模块采用可拆卸式设计，用户可以根据作业面积大小选配不同容量的供电单元，单块满电状态的供电单元可以支持连续作业90分钟以上，满足普通私家庭院单次修剪的作业时长需求。修剪下来的草屑会通过刀盘旋转产生的气流导流到设备后部的集草区域，用户作业完成后只需要清理集草部位的草屑即可，不需要额外清扫作业区域。设备的轮组采用快拆式安装结构，当轮面沾附过多草屑、泥土时，可以快速拆卸清理，不需要借助额外的专用工具，日常维护十分便捷。在实际作业过程中，设备的行进速度设置为每秒0.3米到0.5米，这个速度下刀盘有足够的时间完成草茎切割，不会因为行进速度过快出现扯草、留茬不齐的问题，同时也能保证作业效率，单小时作业覆盖面积可以达到300平方米左右，完全能满足小型绿化区域的修剪需求。设备的边角位置都做了圆角钝化处理，即使在作业过程中碰到庭院里活动的儿童、宠物，也不会造成磕碰伤害，使用安全性更有保障。
