气动式卡车刹车蹄片铆接作业装置

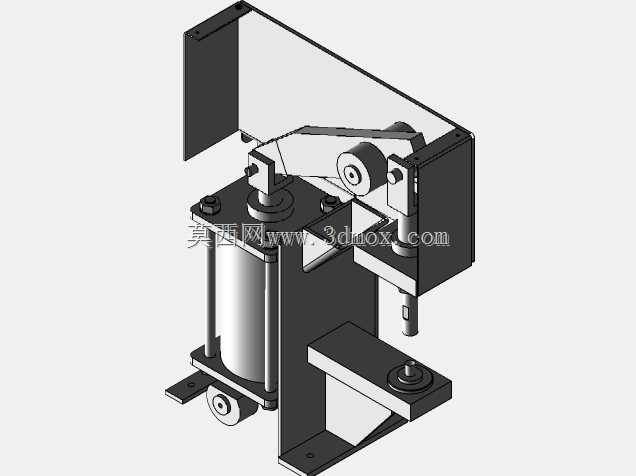

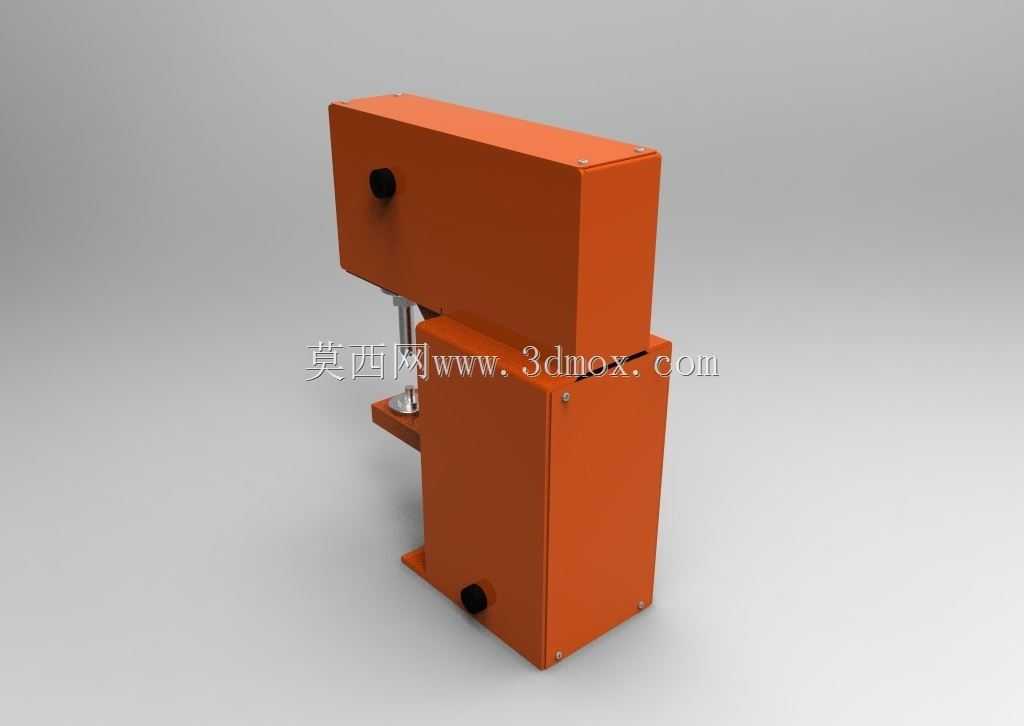

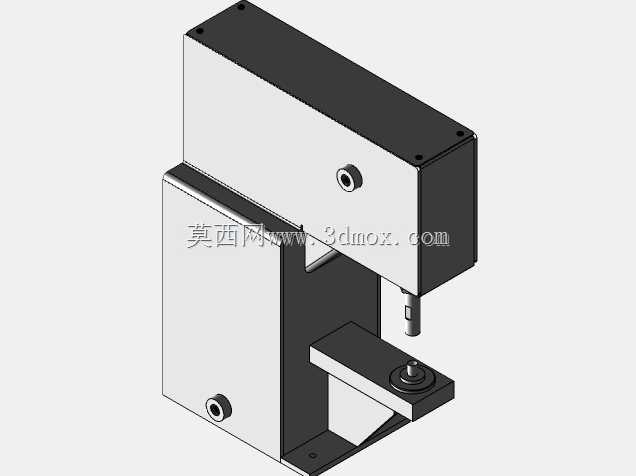

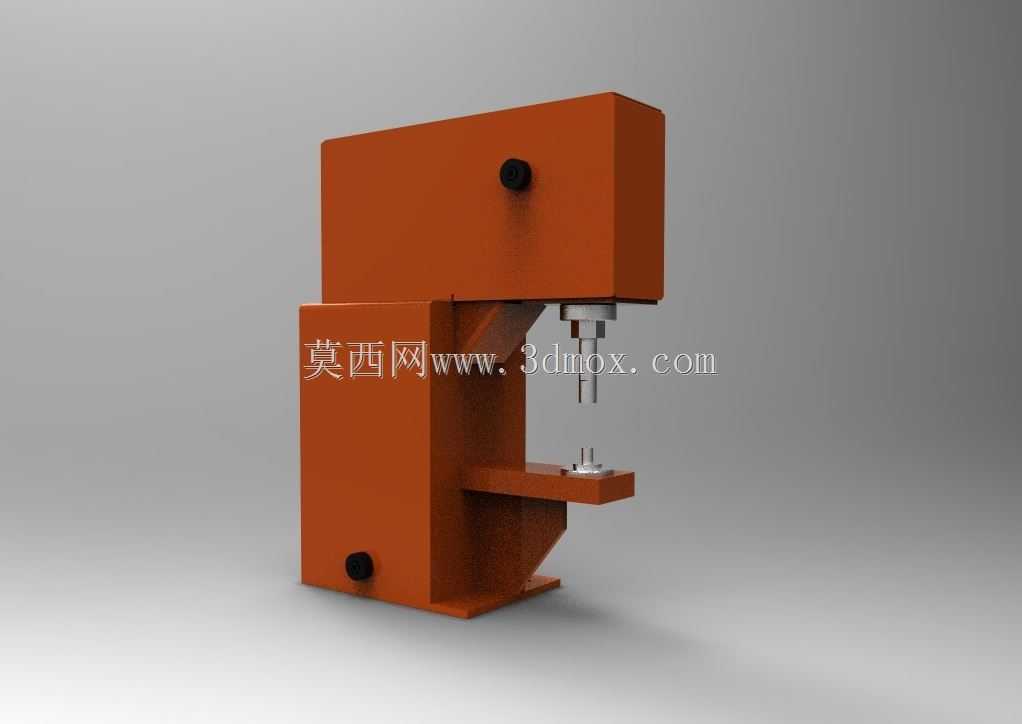

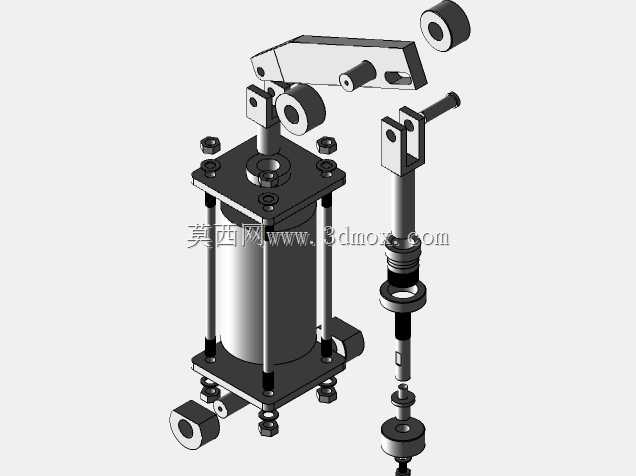

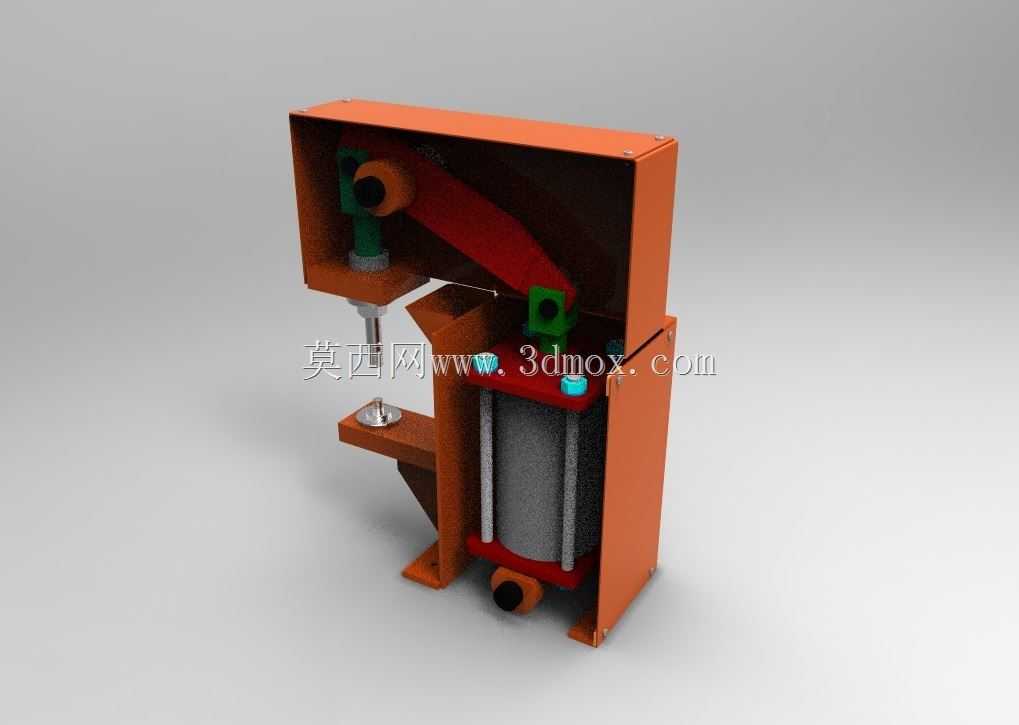

该装置主要面向商用车维修场景下的刹车组件重装作业，核心功能是完成刹车蹄片与摩擦衬片之间的铆钉压合工序，替代传统手工敲击铆接的作业方式，避免锤击造成的衬片碎裂、铆钉偏斜问题，同时大幅降低维修作业的劳动强度。从结构布局来看，整机采用立式悬臂压装架构，橙色钣金外壳构成设备的主体防护框架，将气动执行组件、传动杠杆结构完全包覆在内，既可以避免作业过程中人员误触运动部件，也能阻挡车间内的粉尘、油污侵入传动间隙，延长核心部件的使用寿命。设备下部的气动缸作为动力输出单元，通过垂直布置的导杆将气压推力传递至中部的杠杆增力结构，杠杆采用大传动比设计，可将气动缸的输出力放大数倍，满足不同规格铆钉的压装力需求，杠杆末端连接的压头采用快换式接口，可根据铆钉直径、压装端面形状更换适配压头，适配多种型号的刹车衬片铆接需求。压头正下方设置带定位槽的工件承托台，承托台的型面与卡车刹车蹄的弧形轮廓匹配，作业时可直接将预装了铆钉的蹄片组件放置在承托台上，无需额外找正即可保证压头与铆钉的同轴度，压装过程中铆钉受力均匀，不会出现衬片压裂、铆钉涨开不足的缺陷。设备的安装边界紧凑，整体占地空间不足0.3平方米，底部设置带安装孔的支撑脚，可直接通过膨胀螺栓固定在维修车间的水泥工作台面上，也可搭配移动支架在不同维修工位间流转，气源接口设置在设备下部后侧，适配车间常规0.6-0.8MPa的压缩空气管路，无需额外配置增压设备即可正常作业。从设计逻辑上，该装置没有采用复杂的电控系统，所有动作通过手动气阀控制，压装行程设置硬限位结构，即使操作人员经验不足，也不会出现压装过深损伤蹄片、压装不到位导致铆钉松动的问题，杠杆结构的运动轨迹做了限位约束，全程只有垂直方向的压装动作，无侧向分力，长期使用也不会出现压头偏移的情况。外壳侧面预留了维护开口，日常保养时只需拆开侧盖板即可对杠杆铰接点、导杆部位加注润滑脂，气动缸的密封件更换也无需完全拆解设备外壳，降低了后期维护的难度。承托台采用螺栓固定的方式安装在设备底座上，针对不同型号的卡车刹车蹄，只需更换对应型面的承托台即可快速切换作业适配范围，无需调整整机的其他结构参数，对于维修场景下多车型混合作业的需求适配性较强。压头的下行行程预留了足够的调节余量，可兼容不同厚度的摩擦衬片压装需求，压装过程中压力通过杠杆平稳传递，无冲击载荷，不会对刹车蹄的金属基体造成形变损伤，保证铆接后的刹车组件动平衡精度符合装车要求。
