曲柄滑块式活塞缸传动结构设计

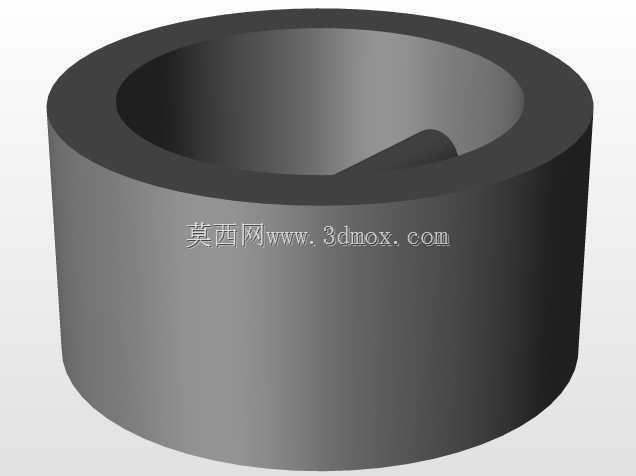

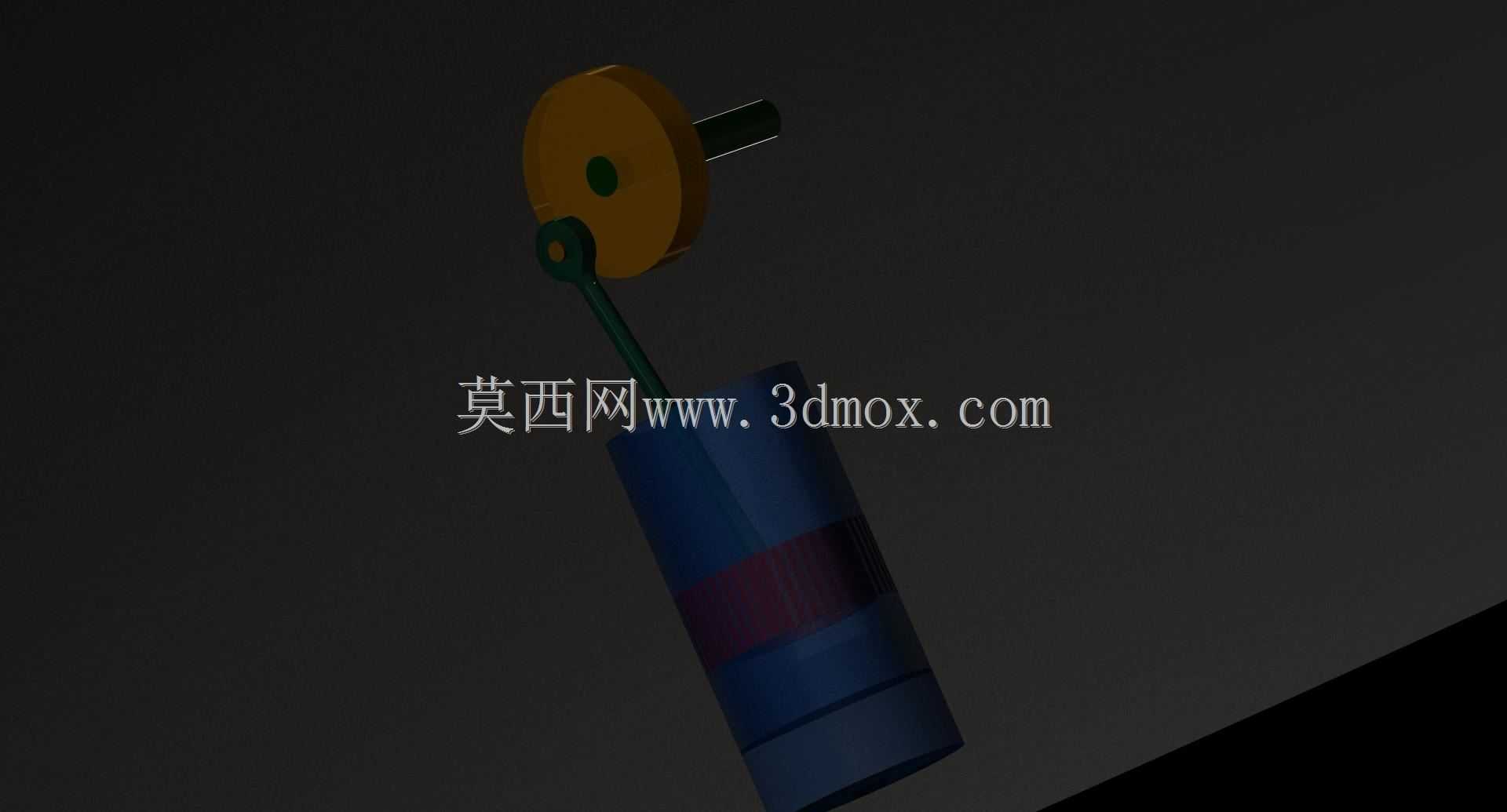

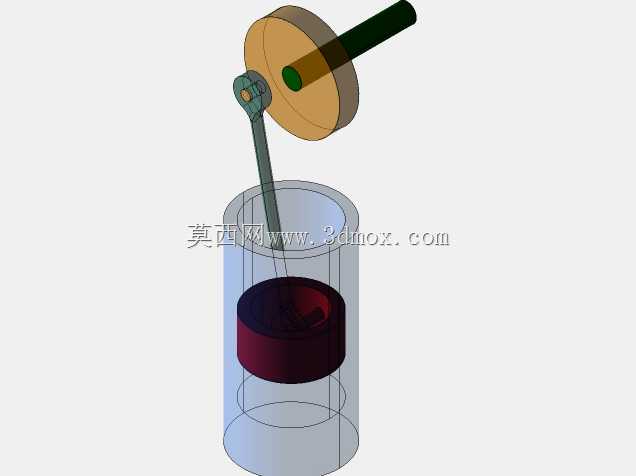

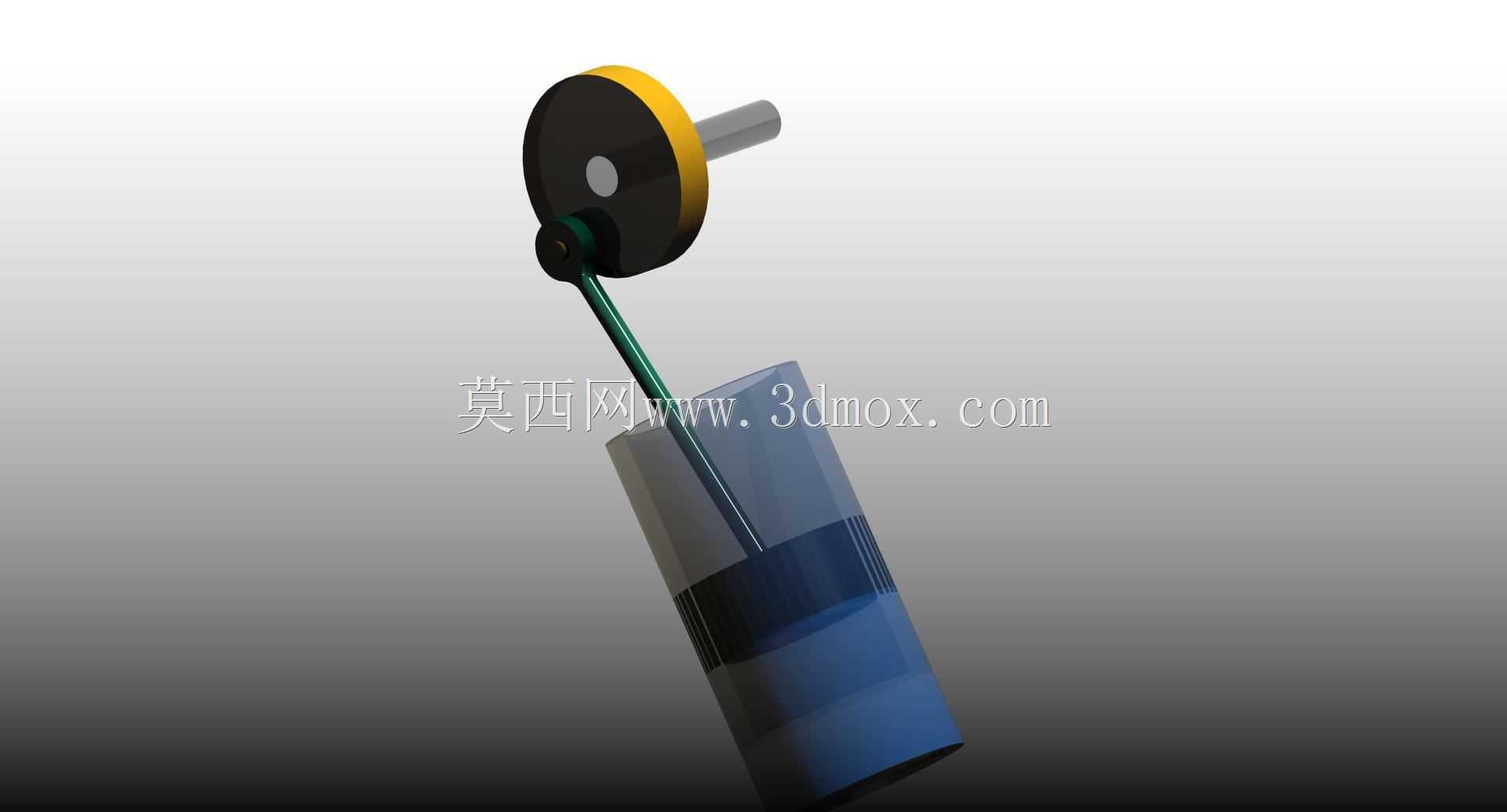

这套活塞缸传动结构是往复式动力转换场景里最常见的基础构型，日常在小型空压机、内燃动力单元、高压柱塞泵的核心动力段都能见到同原理的结构落地，很多入门级机械原理教学也会拿这类结构做运动仿真演示，帮刚接触结构设计的从业者理解旋转运动转直线往复运动的转换逻辑。做这套结构设计的时候，最先要卡的是安装边界的尺寸约束，首先要确定曲柄的回转半径，这个参数直接决定了活塞的行程长度，比如如果是用在小型供气设备上，行程过大会导致整体缸体长度超标，没法塞进预设的设备安装仓，行程过小又会达不到单次往复的排量要求，所以设计初期就要把曲柄销的回转轨迹和缸体的同轴度公差先定下来，避免后续装配出现运动卡滞。从功能特性来看，这套结构的核心是把曲柄端输入的连续旋转运动，通过连杆传递到活塞端，转化为活塞在缸筒内的定向直线往复运动，反过来也能通过活塞端的直线动力输入驱动曲柄输出旋转扭矩，双向的动力转换特性让它能适配不同的动力传递需求。设计的时候要重点考虑连杆两端铰接点的间隙控制，曲柄和连杆连接的销轴位置，要预留足够的润滑空间，不然长时间高速往复运动的时候，铰接位置的磨损会快速加剧，直接缩短整套机构的使用寿命；活塞和缸筒的配合段要根据实际工况选配合间隙，如果是带压力介质的工况，还要在活塞上预留密封件的安装槽，不能直接做刚性面接触，不然压力泄漏会导致整套机构的动力转换效率大幅下降。外形尺寸上，整套结构的最大外轮廓边界由曲柄的最大回转直径决定，安装的时候要注意曲柄回转范围内不能有其他零部件干涉，很多新手做整机装配的时候容易忽略曲柄旋转到下止点时的外伸尺寸，导致设备运行的时候曲柄刮碰周边的机架或者管线，造成不必要的故障。缸筒部分的安装法兰要和曲柄回转中心保持严格的位置度要求，连杆的长度设计也要匹配曲柄半径和缸体安装距的比例，比例不合适的话会出现传动死点，尤其是在曲柄转到和连杆共线的位置时，容易出现启动卡滞的问题，必要的时候可以在曲柄端加装配重飞轮，利用惯性跨过死点位置，保证运动的连续性。实际应用里，这类结构如果用在低压流体输送场景，缸筒可以选用轻质铝合金材质降低整体重量，如果是用在高压工况，就要换成钢制缸筒提升结构强度，活塞的材质也要根据介质特性调整，输送有腐蚀性的介质时要做防腐涂层处理。安装固定的时候，曲柄的转轴支撑位要选用同轴度好的轴承座，避免转轴运转的时候出现径向窜动，导致连杆承受额外的侧向力，时间长了会出现连杆弯曲变形的问题。另外在运动仿真阶段，要反复验证活塞在上下止点位置的间隙，不能让活塞运行到行程端点的时候硬顶缸筒端盖，要预留0.5到1毫米的安全余量，抵消加工和装配带来的尺寸误差，防止运行过程中出现撞缸故障。
