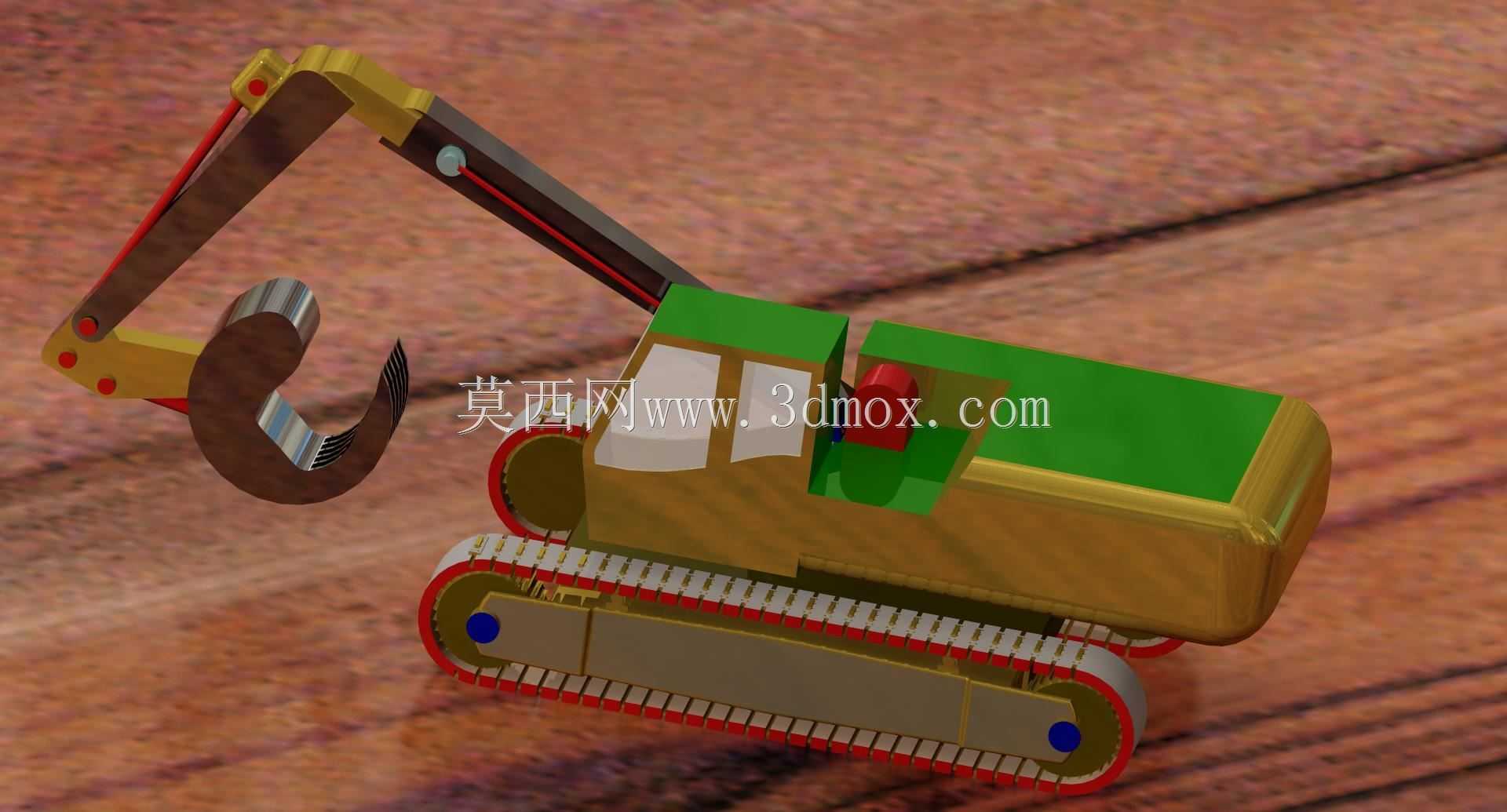

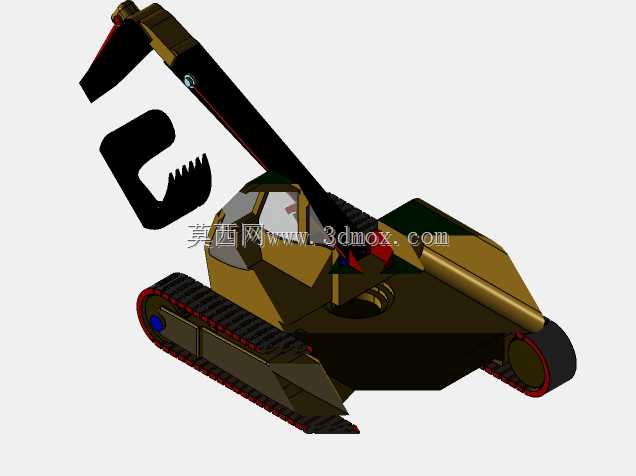

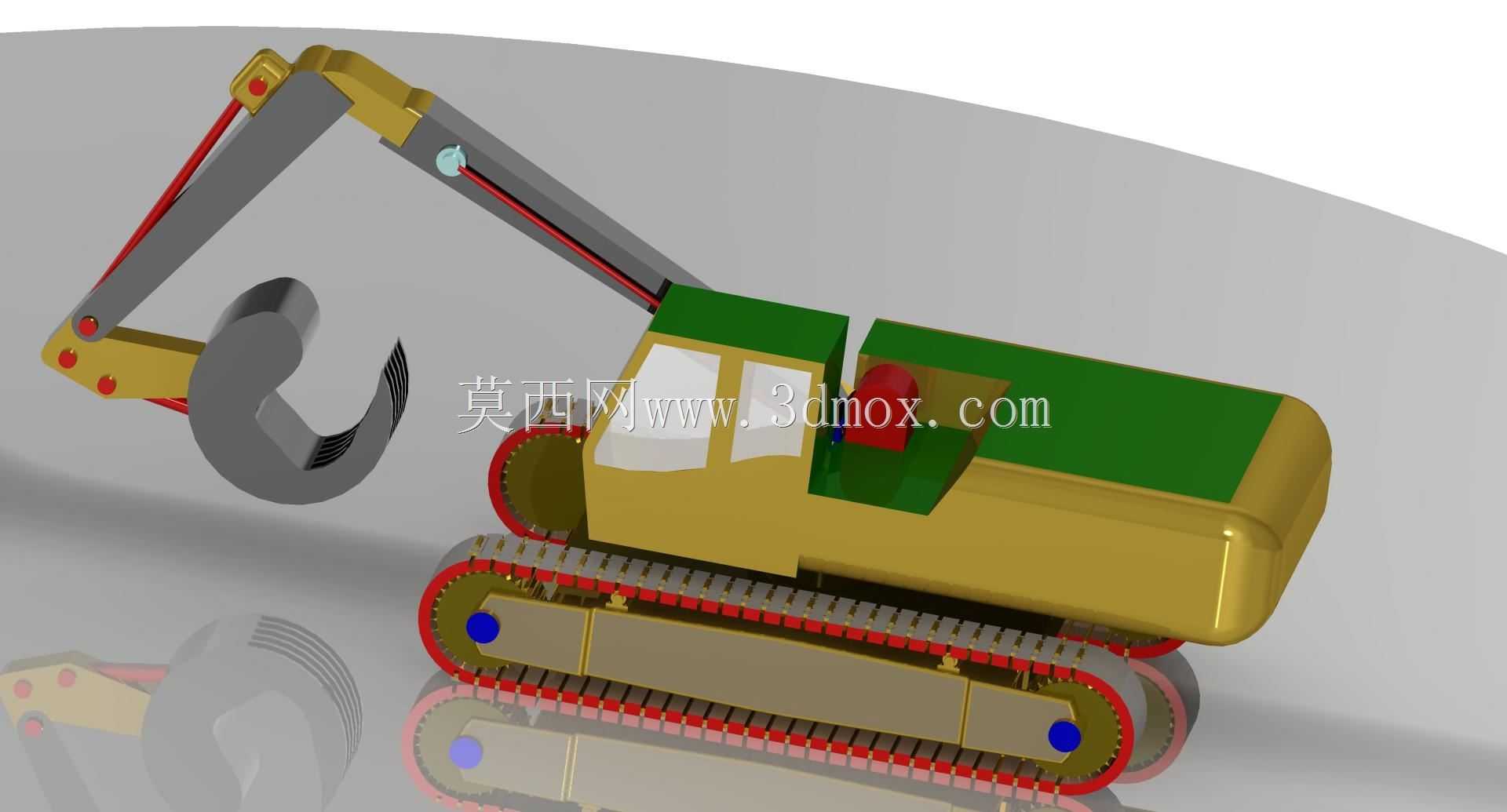

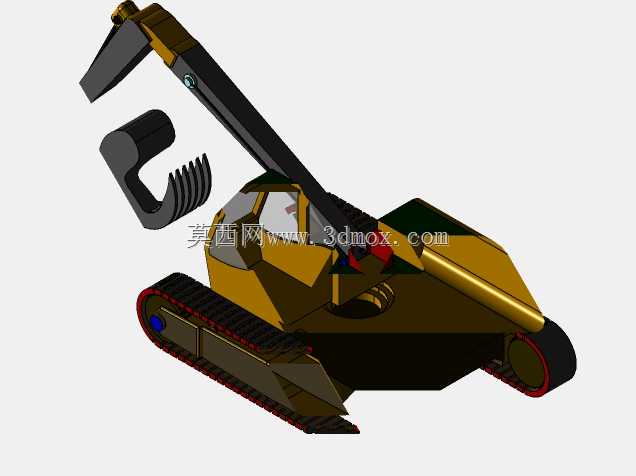

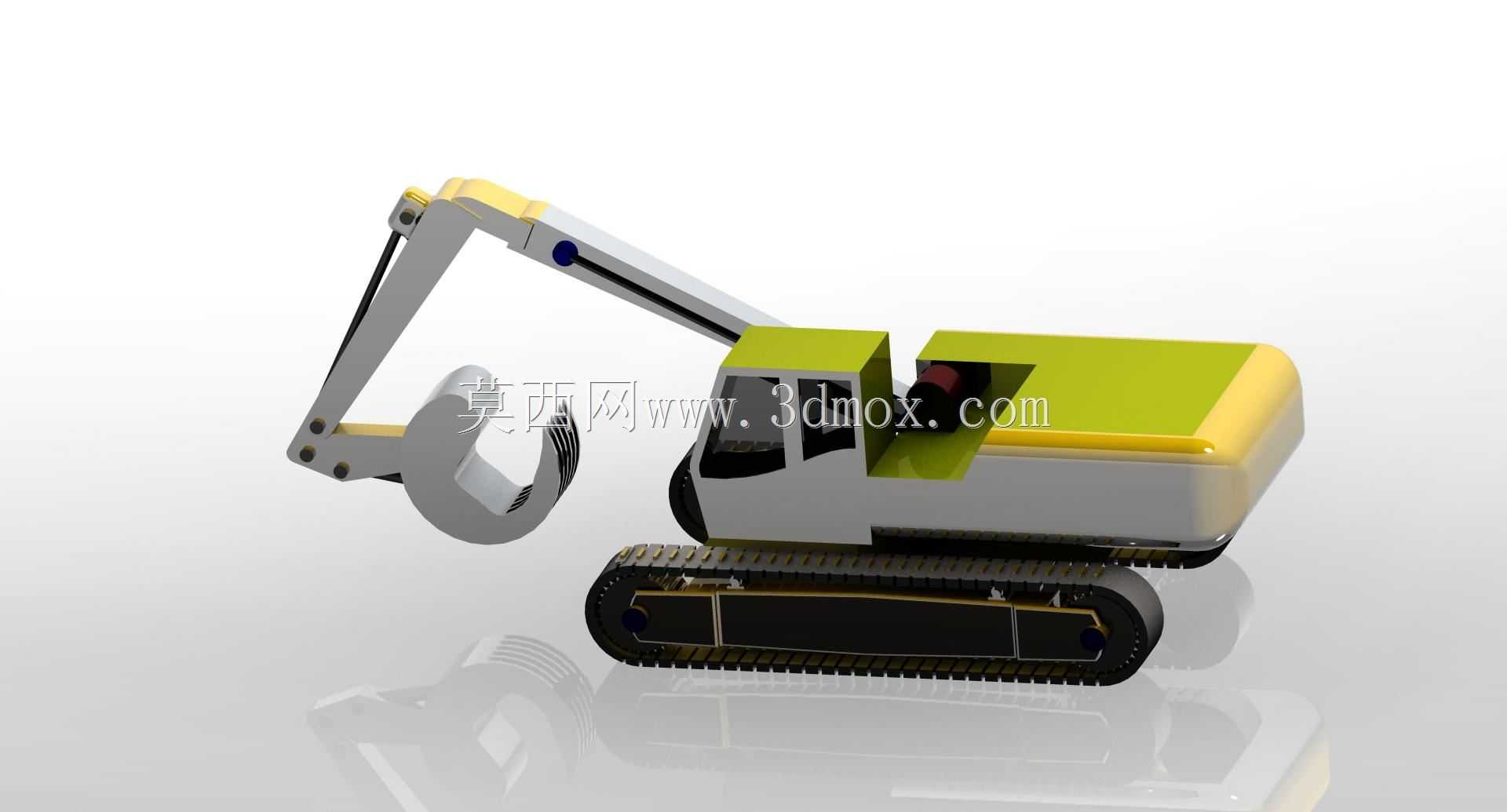

履带式液压挖掘机整机结构三维设计

在土方作业、矿山剥离、市政管线开挖、场地平整这类常见工程场景里，履带式挖掘机始终是核心作业装备，不同于轮式设备对硬化路面的依赖，履带结构带来的接地比压优势，能让设备在泥泞、松软甚至碎石遍布的未整备场地稳定驻位作业，不会出现轮式设备常见的陷车、打滑问题。这套三维结构完整还原了履带挖掘机的核心组成，从下部行走底盘到上部回转平台，再到前端工作装置，各部件的装配关系、运动边界都做了贴合实际工程状态的还原。

先看下部行走系统，两侧履带总成采用整体式轨链设计，搭配的驱动轮布置在履带架后端，引导轮在前端做张紧调节，支重轮沿履带架下沿均匀排布，托链轮承托上半段履带避免运行时垂度过大剐蹭主机架，底盘中部的回转支承连接上部平台，可实现360度全回转作业，这个设计能让设备在不移动整机位置的情况下，覆盖周边半径内的所有作业点位，大幅减少设备反复移位的时间消耗。行走系统内置的传动结构通过齿轮啮合传递动力，能实现两侧履带独立调速，完成原地转向、小半径转弯这类灵活动作，适配狭窄作业面的通行需求。

上部主机平台的布局完全参照实车配置，驾驶室布置在平台左前侧，视野覆盖前端工作装置的全行程范围，操作人员能清晰观察铲斗的切削位置、周边障碍物距离，平台中后部预留了动力舱的安装空间，覆盖件做了圆弧过渡的外形处理，既减少作业时的磕碰损伤，也能避免棱角处积存渣土增加清理难度。平台右侧布置了液压油箱、燃油箱的安装位，配重块固定在平台最后端，用来平衡前端工作装置满载举升时的前倾力矩，保证整机作业时的稳定性，避免出现翘尾、倾翻的风险。

前端工作装置采用反铲式结构配置，动臂为弯臂式设计，相比直臂结构能获得更大的挖掘深度和卸料高度，动臂根部通过铰接点连接在平台前端，动臂油缸控制整个工作装置的举升下落；斗杆铰接在动臂前端，斗杆油缸控制斗杆的收展动作，调整铲斗与作业面的距离；最前端的铲斗通过连杆机构与斗杆、铲斗油缸连接，这种六连杆的铰点设计能让铲斗在整个收斗行程里保持合理的切削角度，不管是挖掘硬土、装载碎石还是平整场地，都能保证斗齿的切入角度最优，减少切削阻力。

从设计思路上看，这套结构在建模时优先保证了各运动部件的干涉检查，比如动臂举升到最高位置时，不会和驾驶室、平台覆盖件发生剐蹭，斗杆完全收回、铲斗收至最小回转半径时，各铰接点的运动间隙都预留了足够的管路安装空间，方便后续布置液压管路、润滑管线。各铰接点的销轴尺寸、轴座安装边界都参照通用挖掘机的配套件规格做了匹配，后续如果要做结构优化、零部件替换，能直接对接现有成熟的配套件供应链，不需要重新做非标件的定制开发。

尺寸边界方面，这套模型的整机长度在工作装置完全伸展的状态下，能覆盖常见中小型挖掘机的作业半径范围，履带的总宽度控制在适配狭窄通道通行的尺寸内，既能满足市政作业里穿巷进场的需求，也能保证作业时的横向稳定性；整机高度在运输状态下满足普通平板拖车的装载限高要求，不需要拆解工作装置就能完成转场运输。上部平台的回转半径做了优化，尾部在回转时不会超出履带宽度太多，适合在临近建筑、管线的受限空间里作业，减少回转时碰撞周边障碍物的概率。

实际作业过程中，这套结构的动力传递路径清晰，发动机输出的动力通过液压系统分配给行走马达、回转马达和各工作油缸，能实现复合动作，比如一边回转平台一边收斗举升动臂，减少作业循环时间，提升装车、甩方的作业效率。履带板的结构做了通用型设计，既能在松软场地提供足够的抓地力，也不会在硬化路面作业时对路面造成过度破坏，适配市政道路修复、小区管线改造这类对路面保护有要求的作业场景。

从结构设计的细节来看，所有受力较大的铰接位置都做了加强筋处理，比如动臂和斗杆的上下盖板处，根据受力弯矩的分布调整了板材厚度，在应力集中的铰点耳板位置做了圆弧过渡，避免长期交变载荷作用下出现焊缝开裂、结构疲劳的问题。铲斗的斗齿采用可更换式结构，磨损后不需要整体更换铲斗，只需要替换斗齿就能恢复切削性能，降低设备的使用维护成本。底盘的履带架采用箱型梁结构，抗扭抗弯性能优异，能承受矿山作业时碎石冲击、偏载作业带来的额外载荷，延长整机结构的使用寿命。
